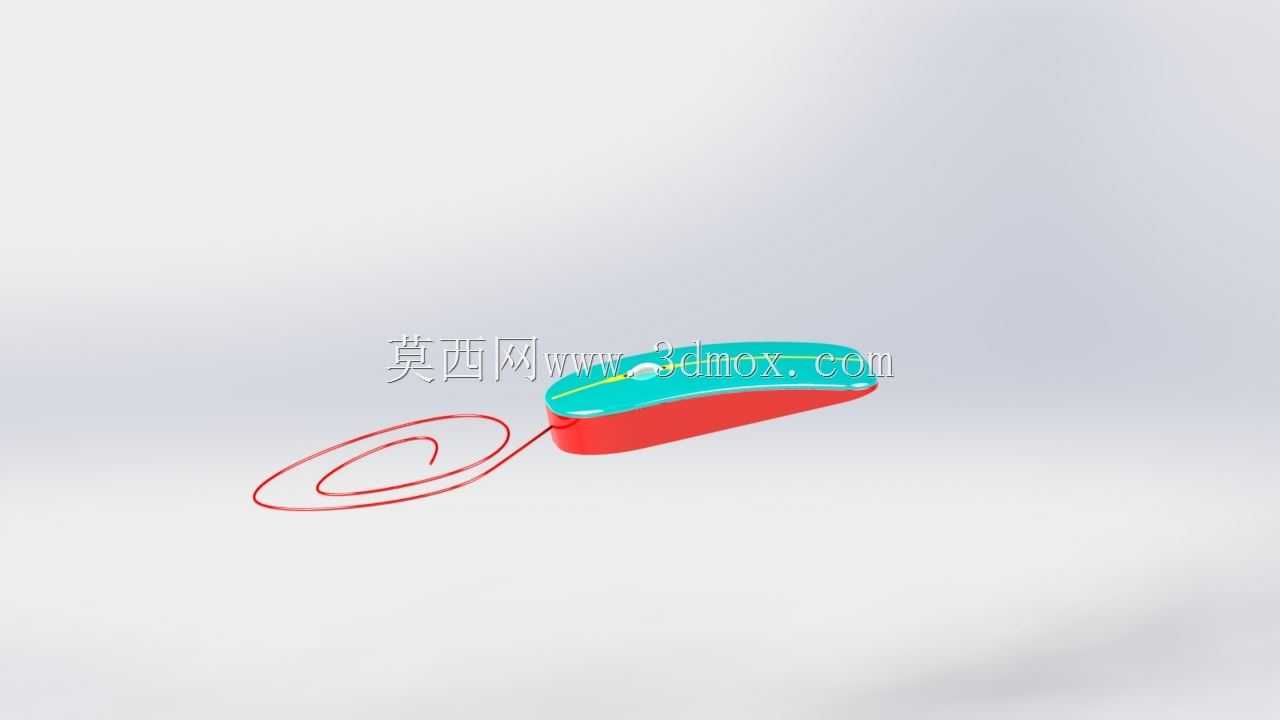

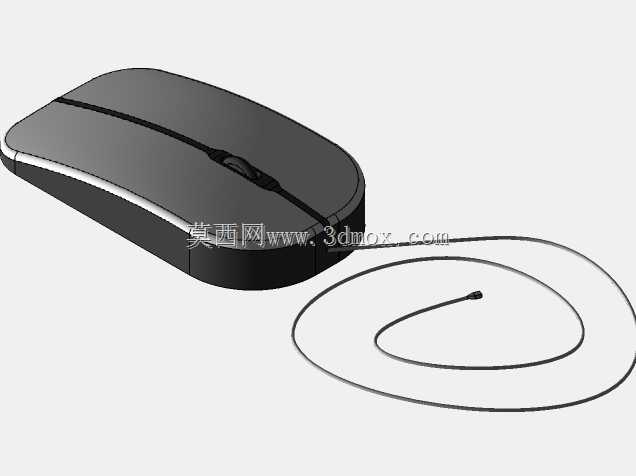

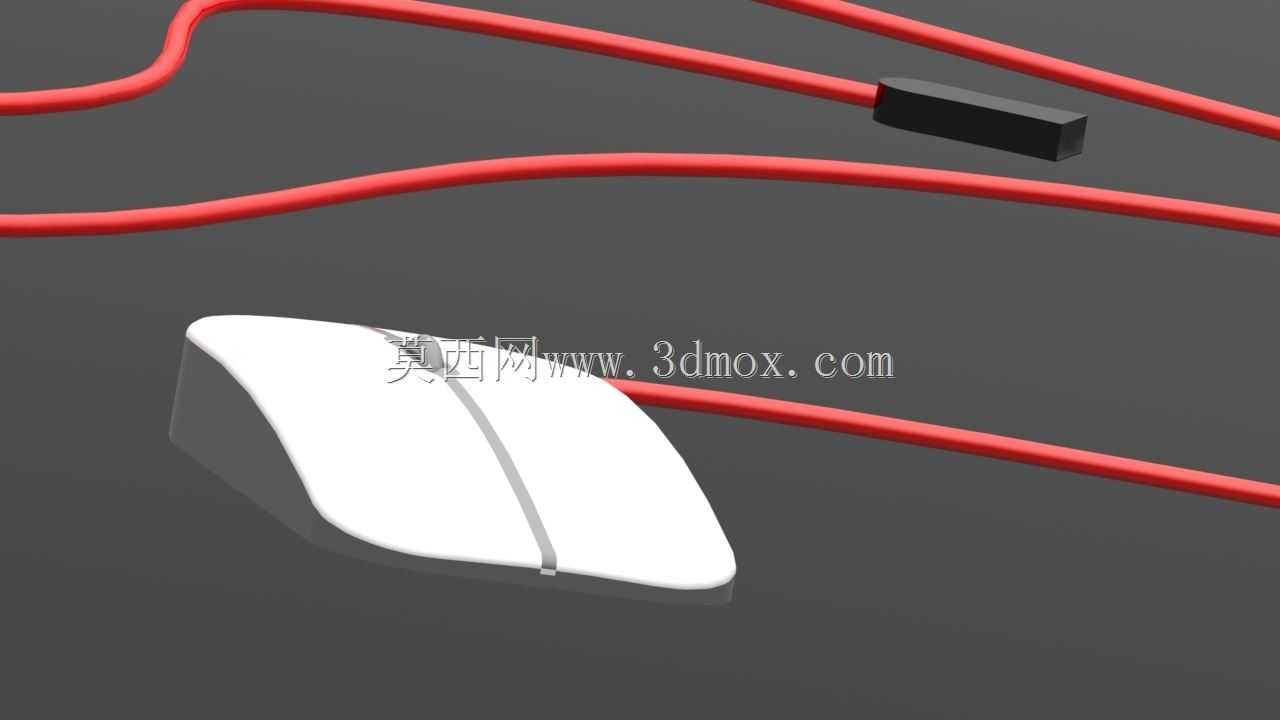

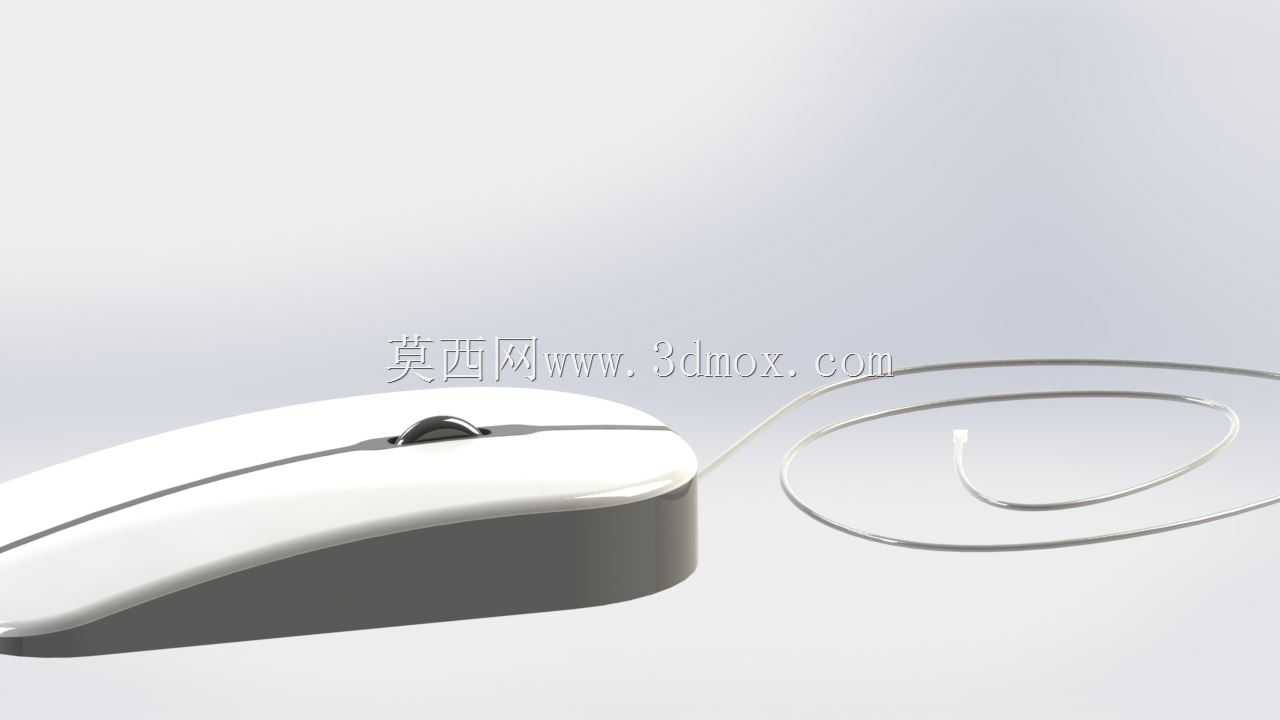

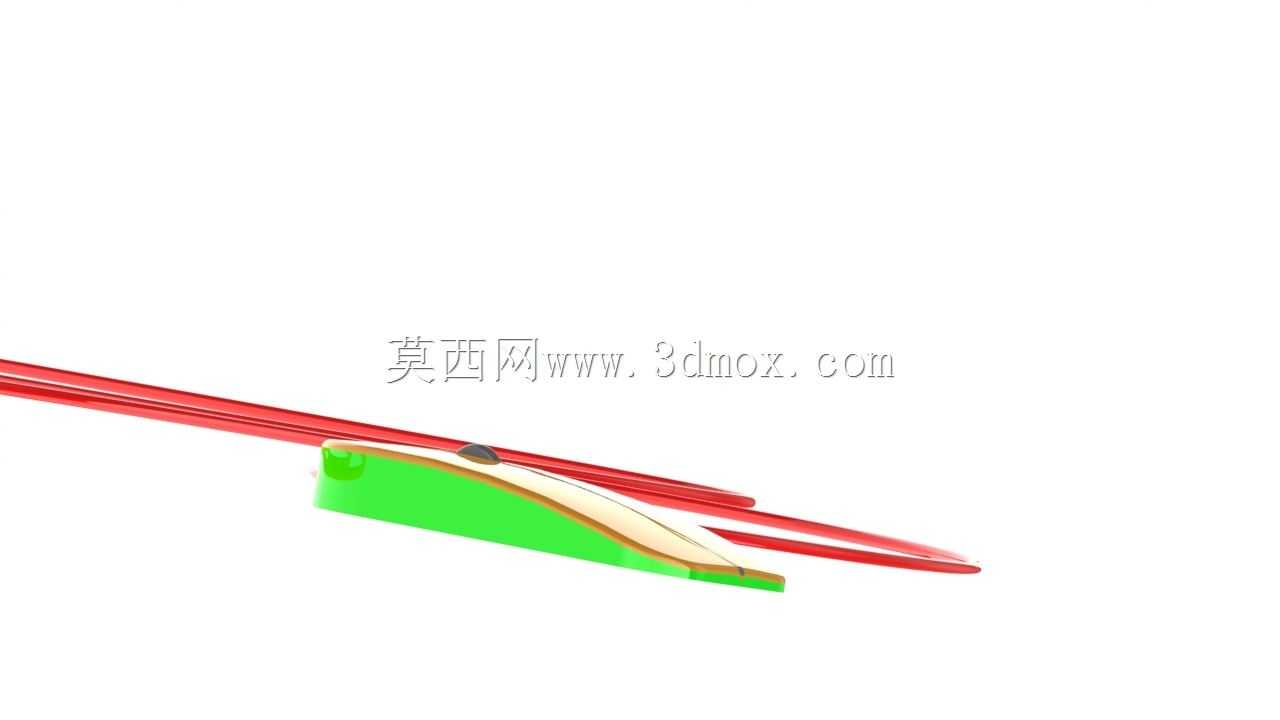

适用于3D打印的有线光电鼠标结构设计

　　日常办公与家用场景中，有线光电鼠标是普及率极高的计算机输入外设，这款针对3D打印工艺优化的鼠标结构，在设计阶段就充分考虑了桌面使用的实际工况与打印制造的可行性。从实际使用场景出发，日常桌面操作时鼠标需要在常规鼠标垫、木质桌面甚至部分哑光塑料台面上稳定工作，因此底部的光学传感器安装位做了精准的下沉限位设计，传感器镜头与接触面的预留间隙控制在2.2mm-2.6mm区间，既避免镜头直接摩擦接触面造成磨损，也能保证光学成像的采样精度，不会出现光标漂移、丢帧的问题。

　　设计思路上没有采用市售鼠标常见的多零件卡扣拼接结构，而是尽可能减少拆分零件数量，上盖与主体承托结构做了一体化的曲面过渡，打印时无需额外添加支撑结构就能完成主体成型，降低3D打印的后处理工作量。握持曲面的弧度经过反复调整，掌心贴合区域的最高点距离底部基准面38mm，指槽位置的内凹深度为6mm，适配成年男性17cm-19cm掌长的自然握持姿态，长时间使用不会出现腕部过度弯折的疲劳感，左右按键的触发区域做了1.2mm的预压行程预留，适配常规轻触开关的按压行程，按键边缘做了R1.5的圆角过渡，不会出现硌手的问题。

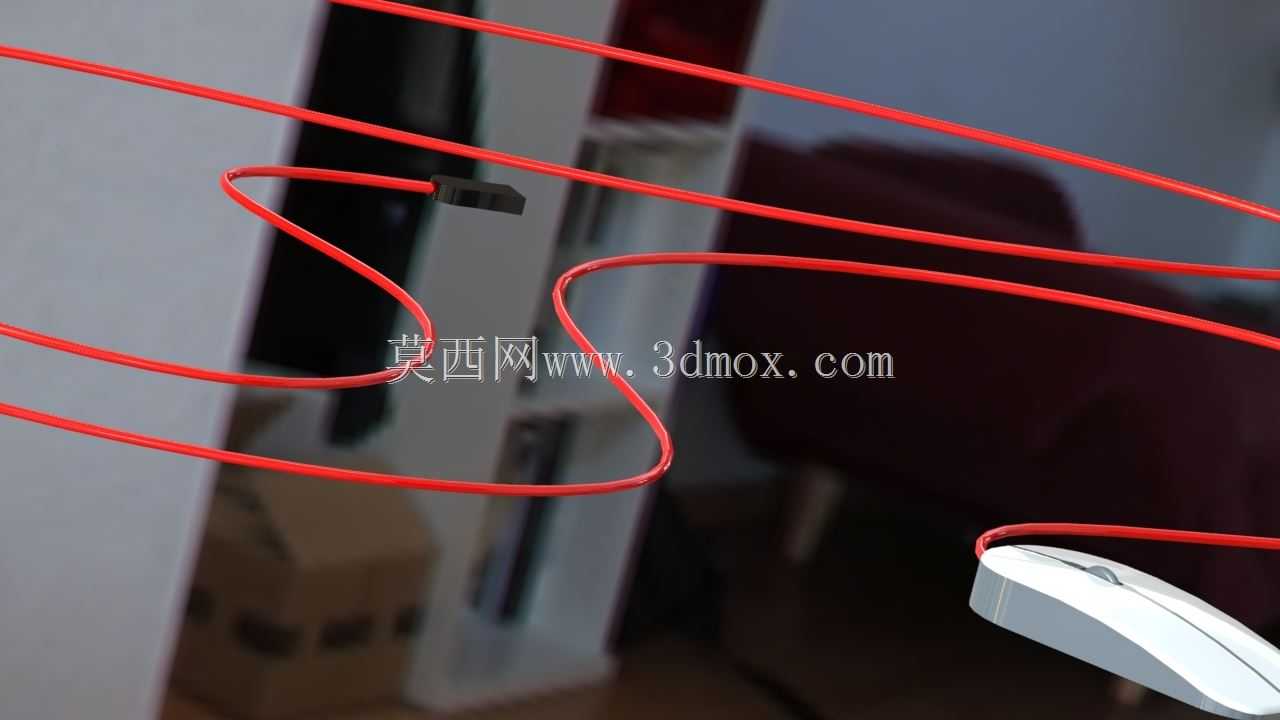

　　从安装边界来看，鼠标整体长度为112mm，最大宽度62mm，底部的四个脚垫安装位做了直径8mm、深度0.8mm的沉台，粘贴常规特氟龙脚垫后不会突出主体底面，保证滑动时的平顺性。线缆出线位置设置在鼠标前端偏左的位置，出线口做了R3的圆弧导向结构，避免线缆反复弯折时出现线皮破损，内部预留了直径4mm的线缆走线槽，从出线口一直延伸到PCB安装位，线缆可以顺着槽位排布不会被上盖挤压。内部的PCB安装位做了三个定位柱，定位柱直径2mm，高度3mm，适配常规尺寸的光电鼠标主控PCB，安装时PCB直接卡入定位柱即可完成固定，无需额外设计复杂的固定结构，滚轮安装位的两侧支架做了一体化的轴孔设计，轴孔直径2.5mm，适配常规直径2.4mm的金属滚轮轴，滚轮安装后左右窜动量控制在0.2mm以内，滚动时不会出现晃动感。

　　考虑到3D打印的材料特性，主体结构的壁厚统一设置为2mm，既保证了结构强度，日常握持按压不会出现形变，也不会因为壁厚过大导致打印时间过长、材料浪费。上盖表面没有做多余的装饰纹理，保持光滑曲面的设计，打印完成后只需要简单打磨就能获得不错的表面质感，也方便使用者根据自身需求做后续的喷涂、贴膜等个性化处理。底部的传感器开孔做了直径10mm的避让空间，兼容市面上绝大多数常规尺寸的光电传感器模组，不需要针对特定型号的传感器做额外的结构修改，通用性较强。左右按键与主体结构的连接位置做了0.5mm的薄壁弹性连接设计，利用材料本身的弹性实现按键的按压复位，不需要额外加装弹簧或者其他弹性零件，进一步减少了组装所需的零件数量，打印完成后只需要装入PCB、滚轮、线缆和轻触开关就能完成整机组装，非常适合个人爱好者自行打印制作使用。
