惠特沃思快速返回运动机构木质演示装置

　　这套惠特沃思快回机构的木质演示模型，完整还原了经典急回运动的传动逻辑，在各类需要往复作业存在空回程提速需求的工业设备中，这类机构的应用场景覆盖极广，从普通牛头刨床的滑枕驱动，到轻型送料装置的往复推料、自动化生产线的工位间歇往复动作，都能见到这类传动结构的身影。不同于普通曲柄滑块机构匀速往复的运动特性，惠特沃思快回机构通过曲柄与摆杆的铰接配合，能在工作行程段保持平稳的低速运动，保证加工或送料动作的稳定性，而在空回程阶段快速复位，大幅缩短非作业时间，提升整台设备的运行效率。

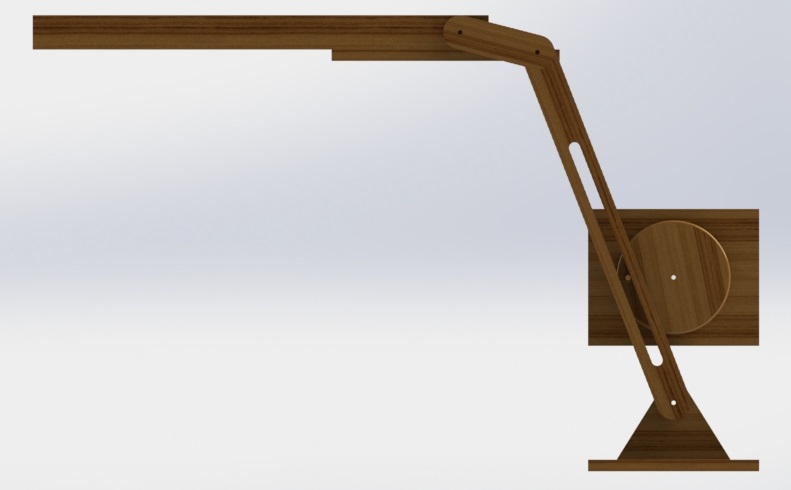

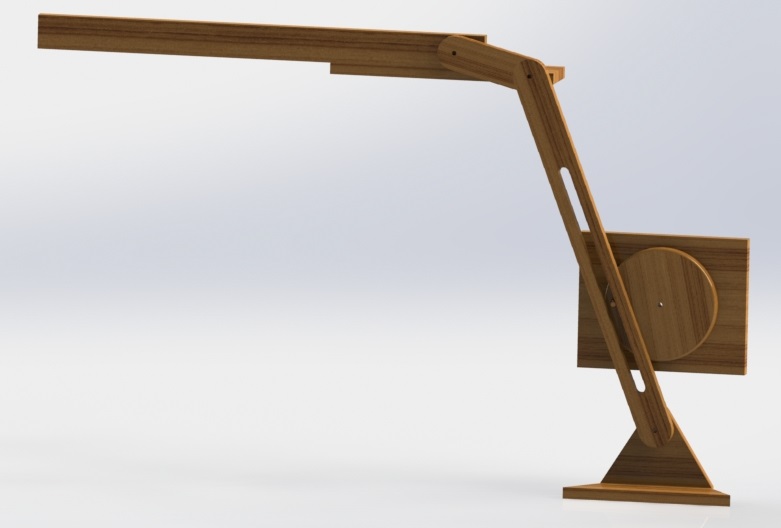

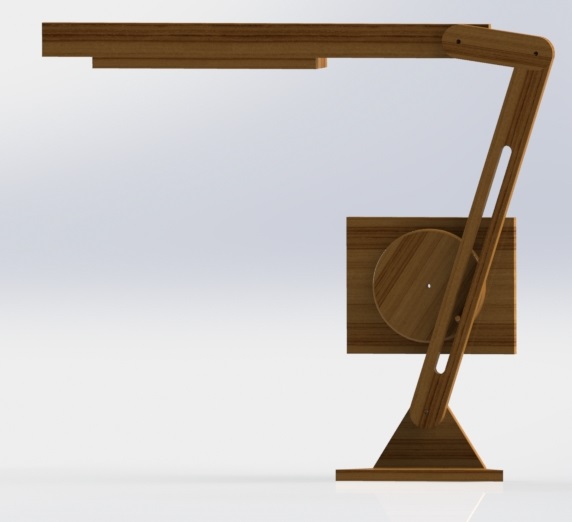

　　从结构设计逻辑来看，这套演示装置完全遵循经典快回机构的传动链布局：底部的三角形支座作为整个机构的安装基准，保证运行过程中的结构稳定性，避免往复运动带来的倾覆力矩影响；中部的立式箱体结构内置曲柄转盘，转盘通过偏心销轴与带长槽的摆杆形成滑动铰接，摆杆上端铰接水平布置的往复滑杆，当曲柄做连续整周回转时，偏心销在摆杆的长槽内滑动，带动摆杆绕中部铰接点做定角度往复摆动，最终驱动上端的水平滑杆实现直线往复运动。设计过程中特意调整了曲柄偏心距与摆杆长度的比值，将行程速比系数控制在1.4左右，既保证快回特性足够明显，又避免摆杆摆角过大导致的传动卡滞，同时所有铰接点都预留了合理的转动间隙，木质构件的接触面做了打磨顺滑处理，减少相对运动时的摩擦阻力，手动驱动曲柄转盘时就能直观感受到工作行程与回程的速度差异。

　　在安装边界与尺寸适配层面，这套演示装置的底部支座采用宽边三角形结构，支撑面宽度大于摆杆摆动的最大横向跨度，水平滑杆的最大伸出长度小于摆杆上端的运动行程上限，不会出现滑杆脱出的问题；所有铰接孔的位置度公差控制在0.1mm以内，保证曲柄转动时偏心销能顺畅在摆杆槽内滑动，没有卡顿或死点位置。不同于金属材质的工业用快回机构，这套木质演示模型更偏向教学与原理展示用途，构件的轮廓都做了圆角处理，没有尖锐棱角，手动操作时不会划伤，同时各构件的连接采用可拆解的铰接轴设计，方便拆解观察内部的传动配合关系，能让学习者快速理解急回运动的形成原理。

　　实际应用中，这类快回机构的选型需要结合设备的往复行程、负载大小、运行速度来调整参数，比如用于牛头刨床时，滑枕的工作行程需要匹配工件的加工长度，曲柄偏心距可通过调节机构调整，以此改变滑枕的往复行程；而用于轻载送料场景时，可适当减小摆杆的铰接轴径，降低转动惯量，提升机构的响应速度。这套演示模型虽然采用木质材料制作，但所有传动副的配合关系、运动轨迹都和工业用金属快回机构完全一致，通过手动转动曲柄就能完整观察整个运动周期内的速度变化、构件位置关系，对于刚接触机械传动的设计人员来说，能快速建立对急回机构的直观认知，避免纯图纸学习带来的理解偏差。在结构细节上，摆杆上的长槽宽度与曲柄偏心销的直径做了间隙配合，间隙量控制在0.2mm左右，既保证滑动顺畅，又不会因为间隙过大导致运动过程中出现晃动，水平滑杆与上部导向支座的配合也采用了小间隙滑动配合，保证滑杆做直线运动时没有径向窜动，运动轨迹保持平直。
