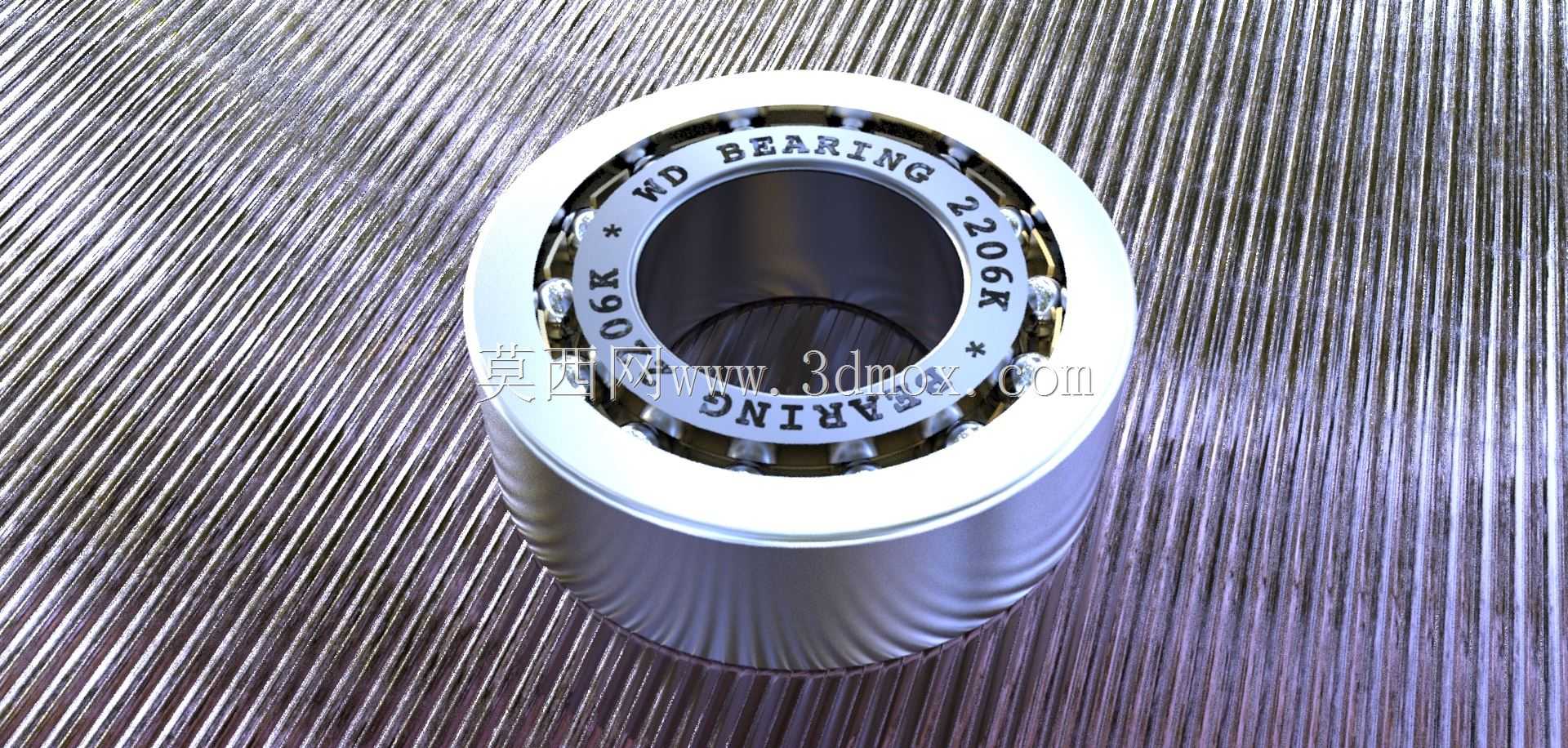

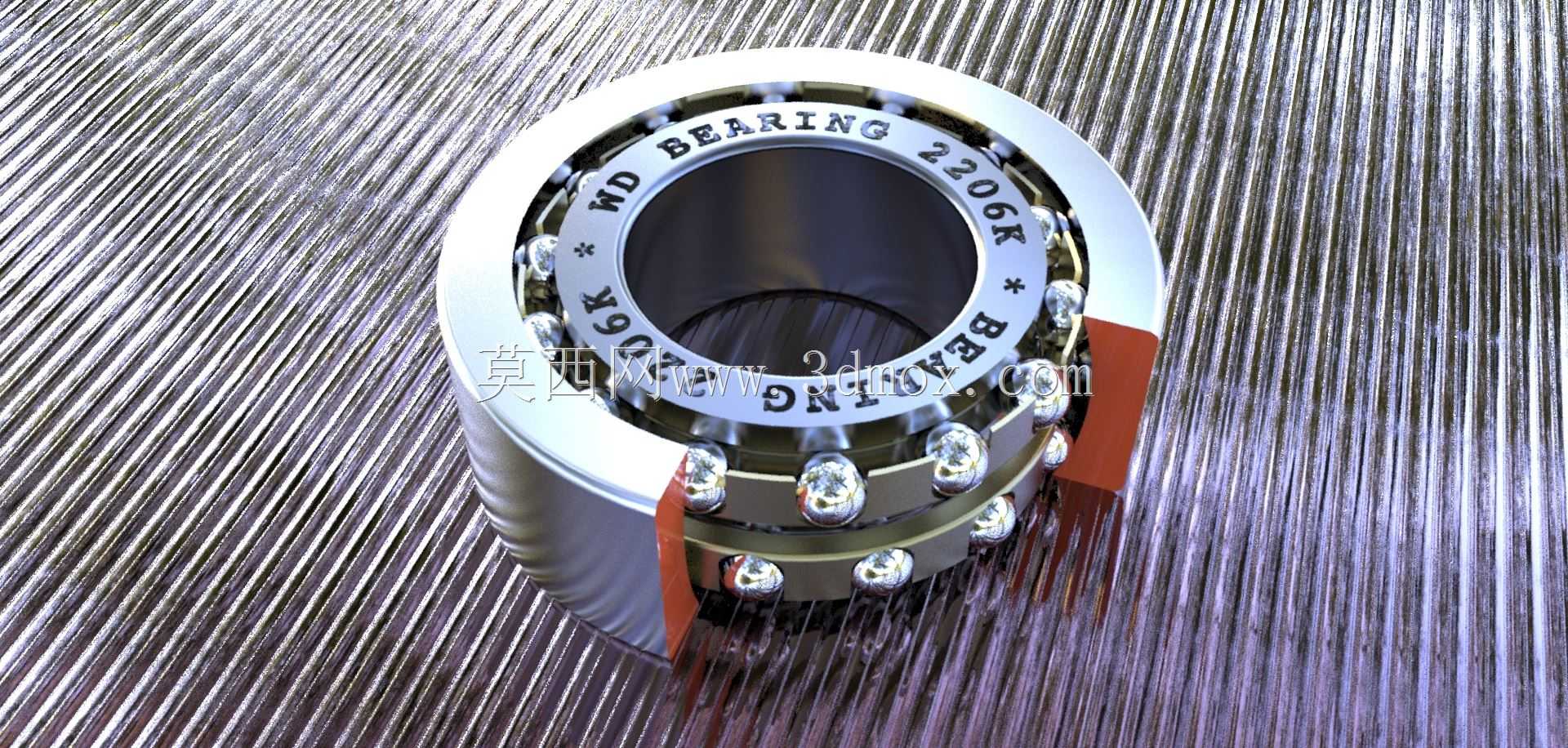

剖解式WD外球面调心滚子轴承结构展示

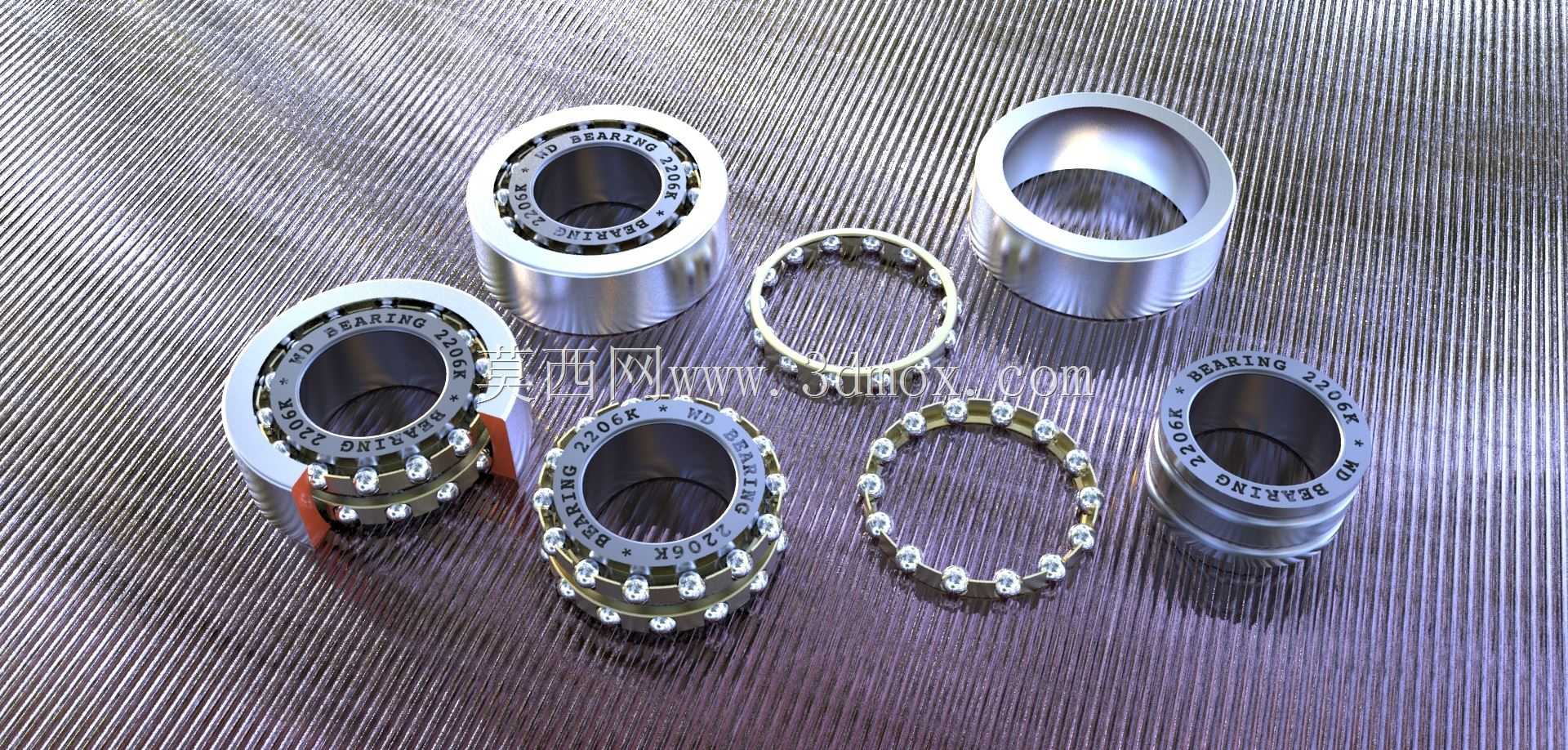

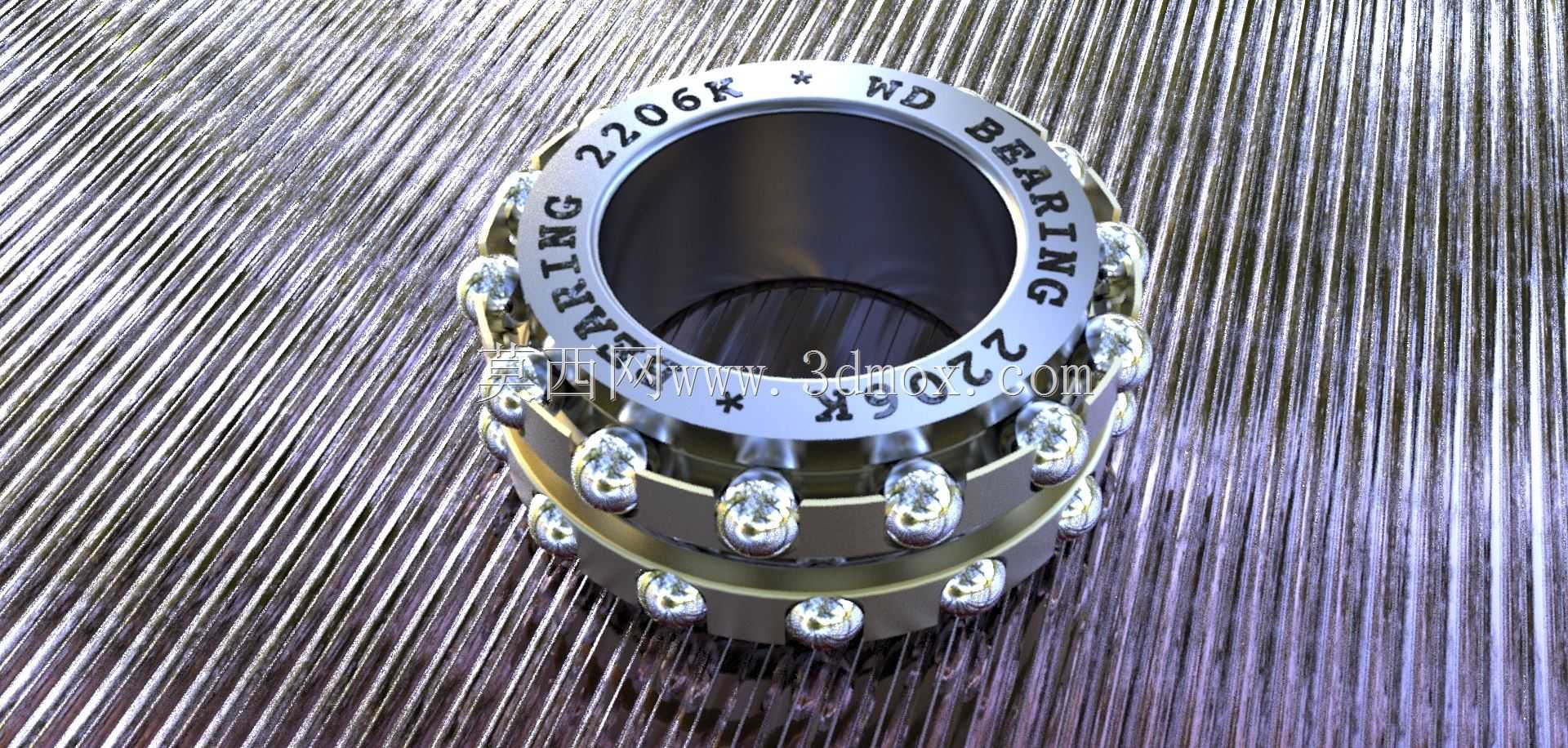

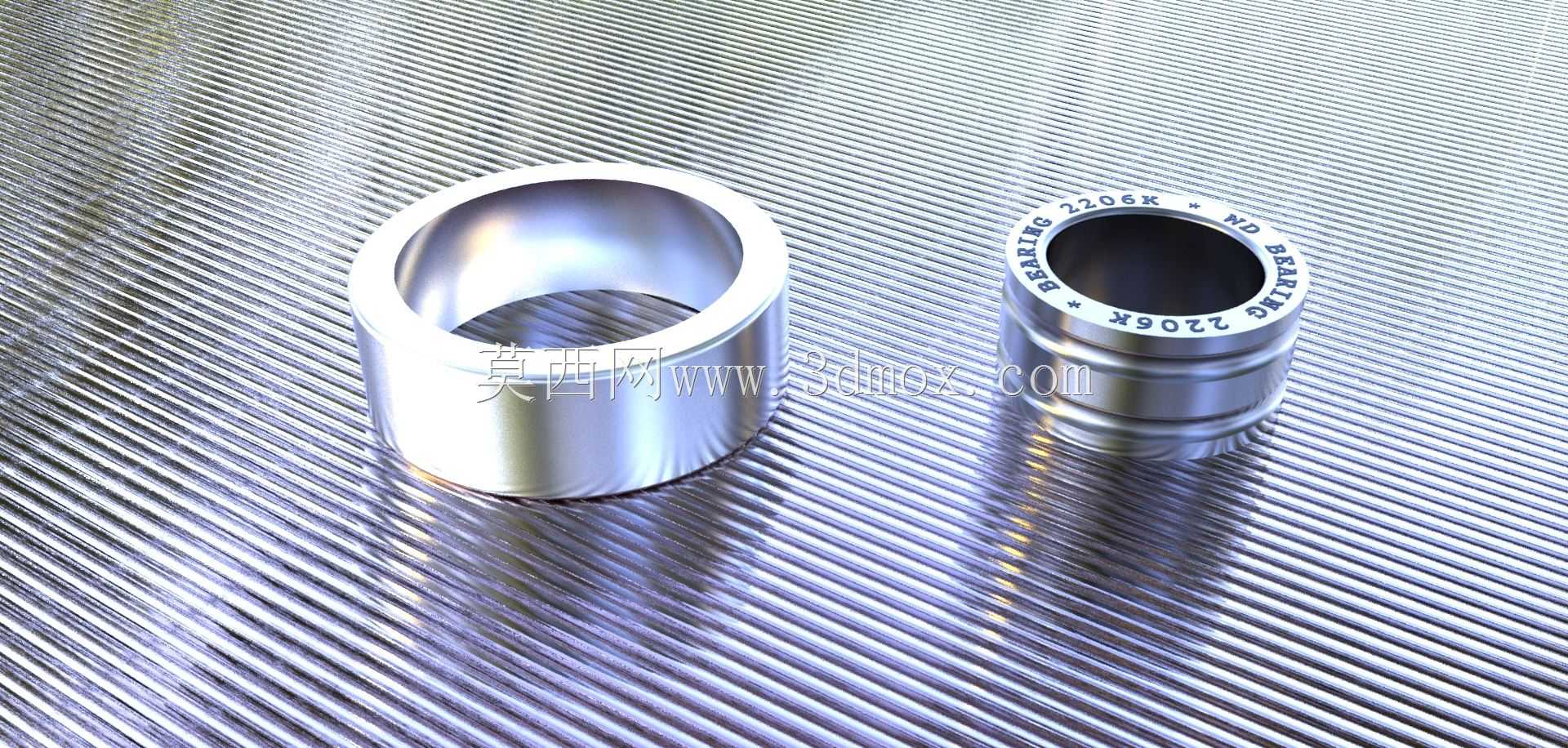

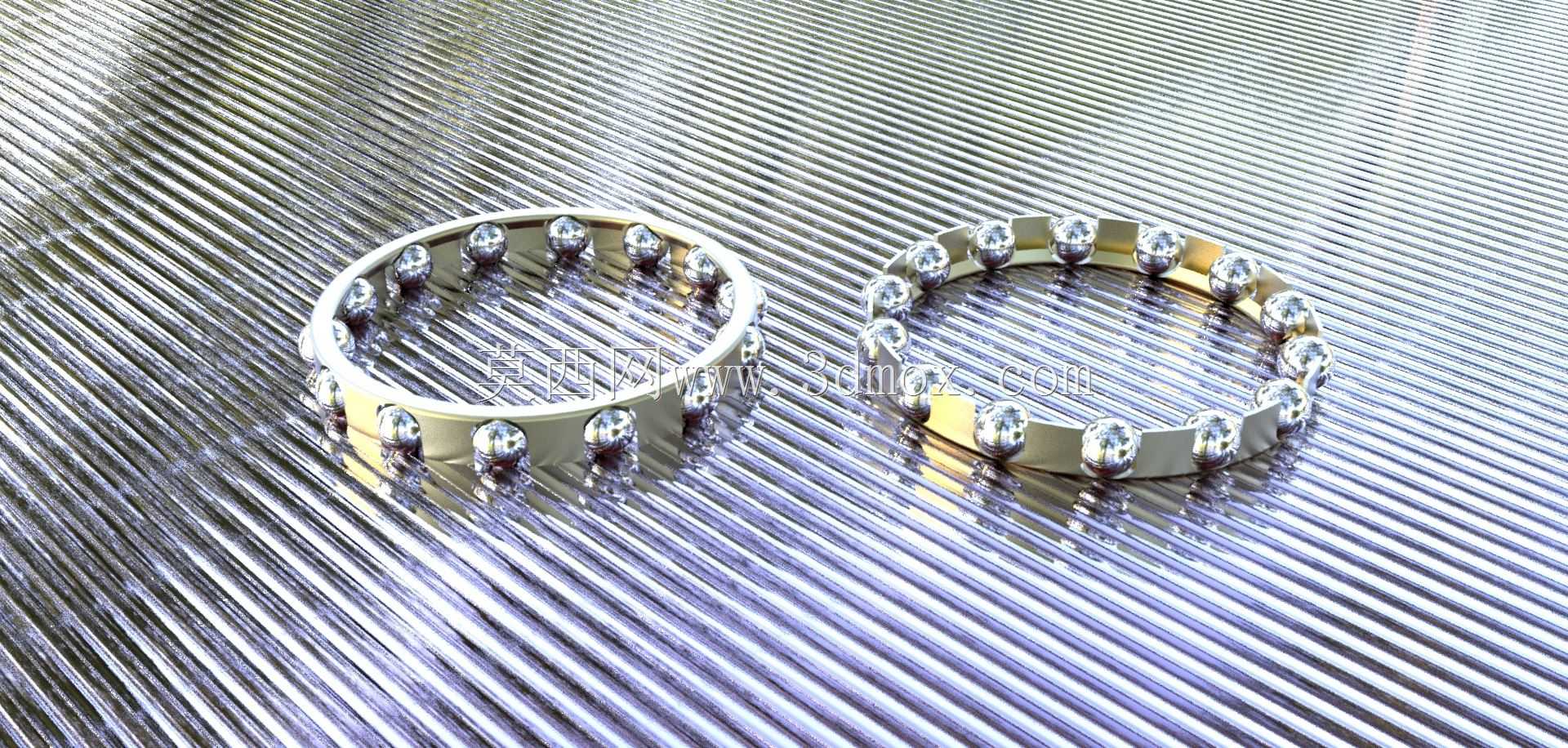

本次呈现的是WD系列外球面调心滚子轴承的全剖解结构模型，完整还原了该类轴承从装配到拆分的全部组成部件，覆盖内圈、外圈、滚动体、保持架等核心结构，能够直观展现调心滚子轴承的内部配合逻辑与装配关系。这类轴承广泛应用于矿山输送设备、冶金轧钢机组、造纸机械、重型风机、港口起重设备等存在轴系挠曲变形、安装对中误差的重载传动场景，可同时承受径向载荷与双向轴向载荷，在轴系出现一定角度偏斜时仍能保持稳定运转，避免局部应力集中导致的部件过早失效。从实际用途来看，该类轴承作为旋转轴系的核心支撑部件，能够有效降低轴运转过程中的摩擦系数，限制轴与壳体之间的轴向窜动，保障传动系统的运转精度与稳定性，尤其适配低速重载、存在冲击载荷的工况环境，在恶劣粉尘、潮湿的工业场景中也能通过配套密封结构实现长期可靠运行。从产品功能特性来看，该款调心滚子轴承采用对称球面滚子设计，两列滚动体沿内圈滚道倾斜排布，外圈滚道为球面结构，自带调心性能，可补偿轴弯曲变形、安装座孔加工误差带来的对中偏差；保持架采用兜孔式结构，能够均匀分隔滚动体，避免滚动体之间直接接触产生摩擦磨损，同时引导滚动体在非承载区保持正确姿态，优化轴承内部的润滑脂流动路径，提升运转过程中的散热与润滑效果。从设计思路层面，模型完整还原了轴承各部件的配合公差逻辑：内圈与轴采用过盈配合的接触面设计，带有锥度的内孔结构可适配锥轴安装，通过锁紧结构实现轴向定位；外圈与轴承座孔采用间隙配合，预留调心摆动的空间余量；滚动体与内外圈滚道的接触角经过优化，在保证承载能力的同时降低接触应力，延长轴承的疲劳寿命。从外形尺寸与安装边界来看，该轴承的安装尺寸严格遵循通用轴承的安装规范，内圈端面、外圈外径的倒角尺寸符合装配导向要求，安装时需保证轴肩与座孔挡肩的高度不超过轴承允许的最大挡肩高度，预留足够的拆卸空间，同时相邻密封件、端盖的安装位置需避开保持架的运动范围，避免运转过程中出现干涉；轴承的轴向定位尺寸需匹配轴系的热膨胀余量，避免温升后轴系伸长导致轴承承受额外轴向载荷。
