倒挡立式双缸蒸汽动力装置结构

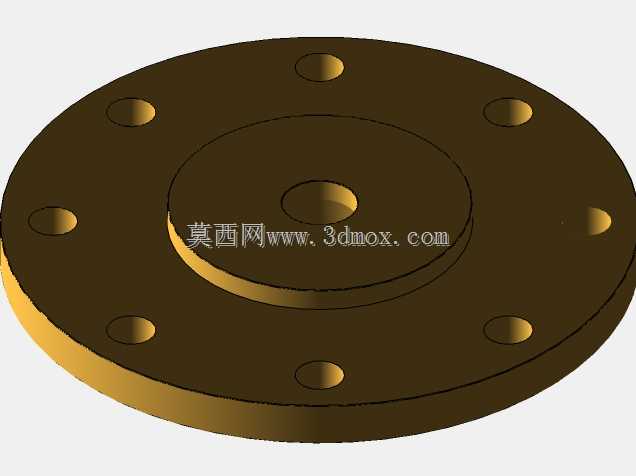

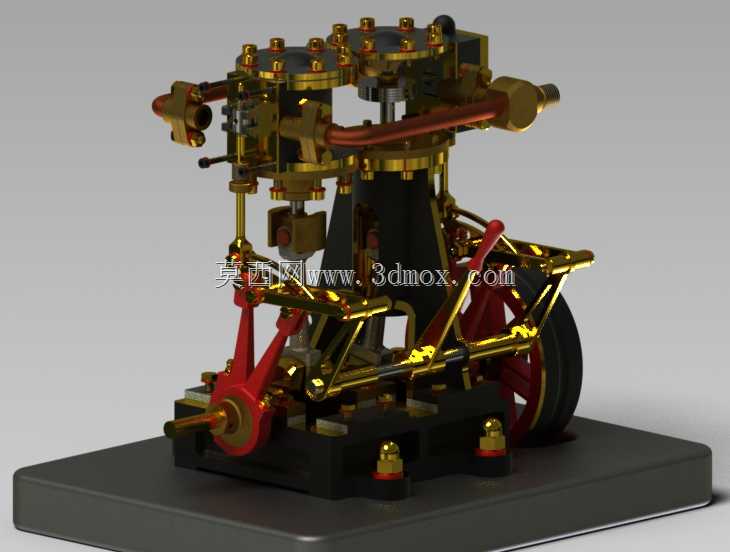

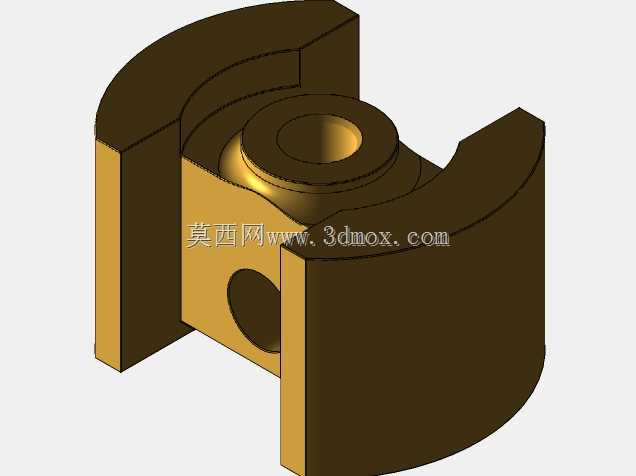

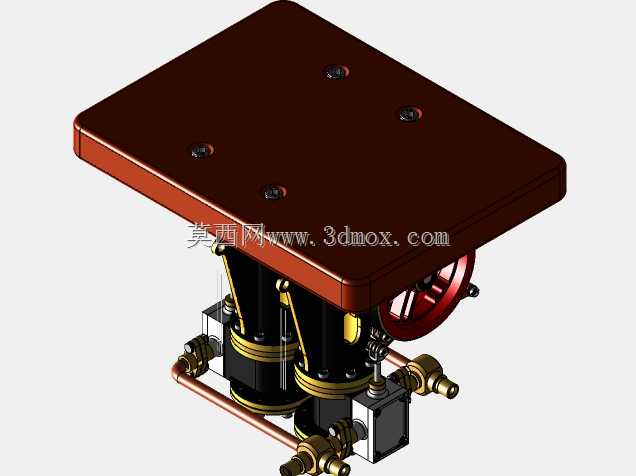

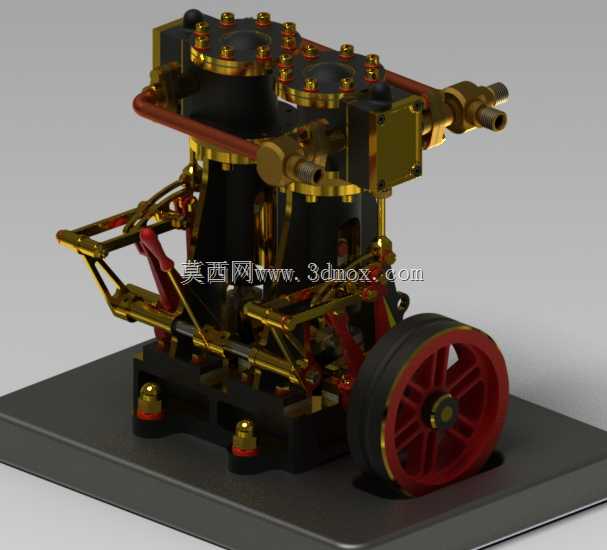

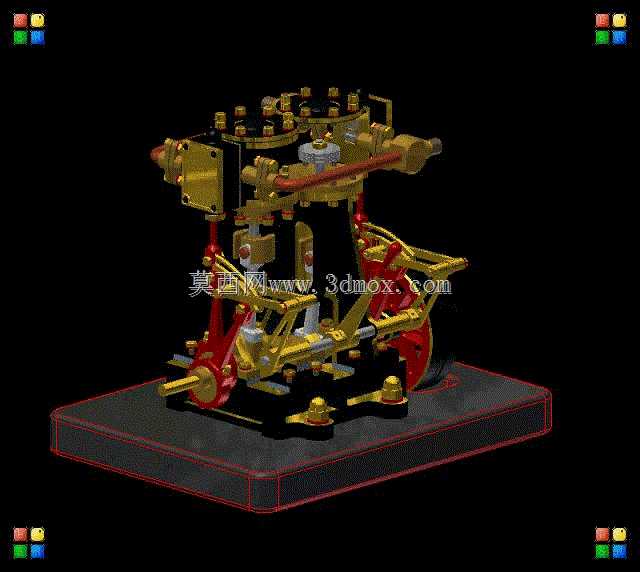

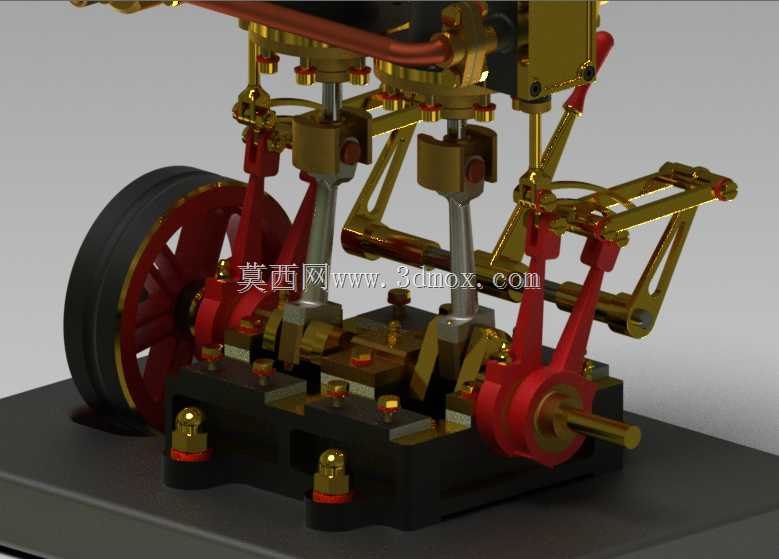

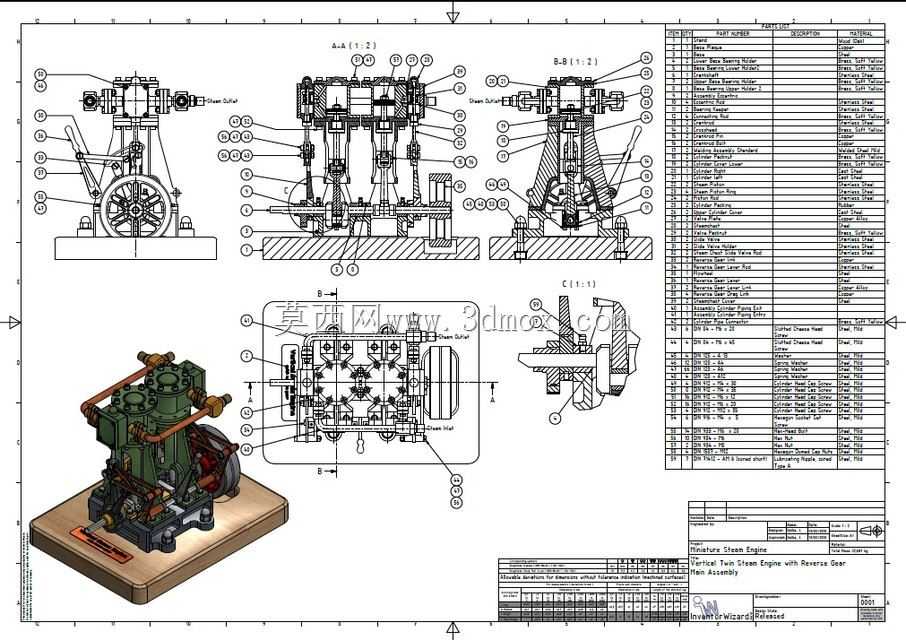

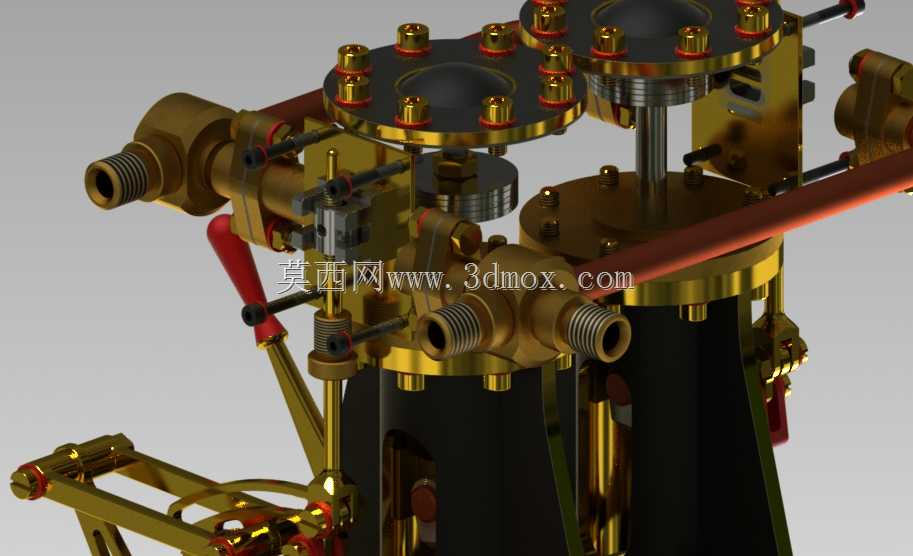

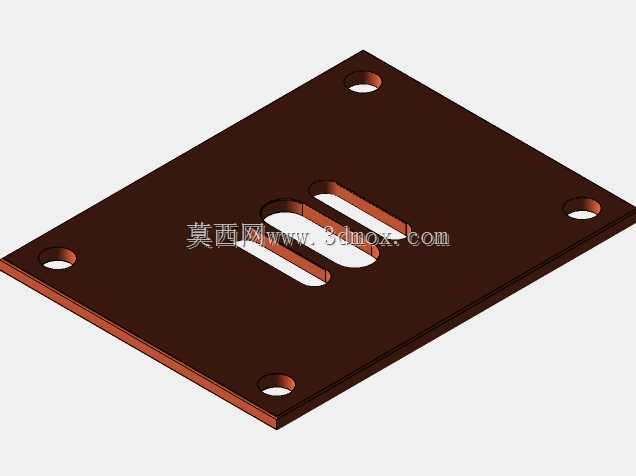

这款倒挡立式双缸蒸汽动力结构，主要应用于小型蒸汽动力演示装置、复古动力模型、小型实验性蒸汽动力输出场景，也可作为蒸汽动力教学的具象演示载体，帮助学习者直观理解往复式蒸汽动力的能量转换逻辑与机械传动路径。在实际用途层面，该装置可将蒸汽的热能通过双缸往复运动转换为旋转机械能，集成的倒挡机构能够在不改变蒸汽输入方向的前提下，快速切换输出轴的旋转方向，适配需要正反转切换的小型动力负载场景，比如小型蒸汽驱动的模型载具、桌面级动力演示台等。从功能特性来看，双缸立式布局能够让动力输出更平顺，相比单缸结构大幅降低动力输出的脉动性，两个气缸交替做功可以让曲轴运转更稳定，减少运转过程中的振动；集成的倒挡机构通过连杆与配气结构的联动，改变蒸汽进入气缸的时序，从而实现输出转向的切换，无需额外加装复杂的换向齿轮组，让整体结构更紧凑。设计思路上，整体采用立式堆叠布局，将配气结构、气缸组、传动连杆、倒挡操控机构、输出飞轮沿垂直方向分层布置，既压缩了整体的横向安装空间，也让各个运动部件的检修与观察更直观；底座采用带定位凸台的厚重结构，既可以抵消双缸运转产生的往复振动，也为各个部件提供了统一的安装基准，所有连杆铰接点都预留了润滑与间隙调整空间，保证长期运转的可靠性。外形尺寸与安装边界方面，整体结构以底座为安装承载面，底座为矩形带倒角结构，所有突出的操控杆件、输出轴端都在底座投影的安全边界内，安装时只需固定底座的四个定位点位即可完成整机固定，输出轴端预留了标准的连接接口，可直接对接负载端的传动件，倒挡操控杆件布置在机身侧方易操作的位置，不会与周边安装结构产生运动干涉，整体安装空间占用紧凑，适配桌面级、小型载具内的有限安装空间。
