汽车框架倾斜式机器人焊接工装产线

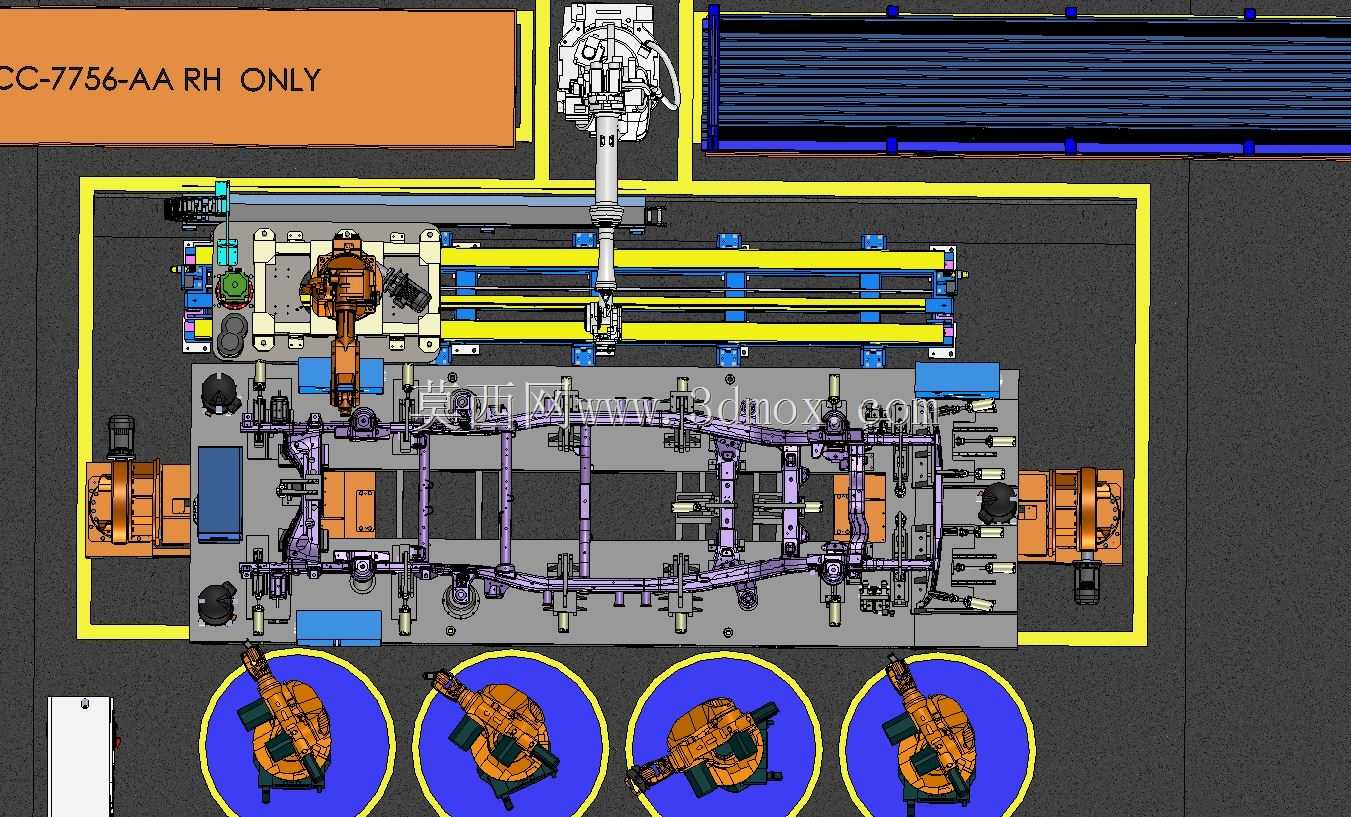

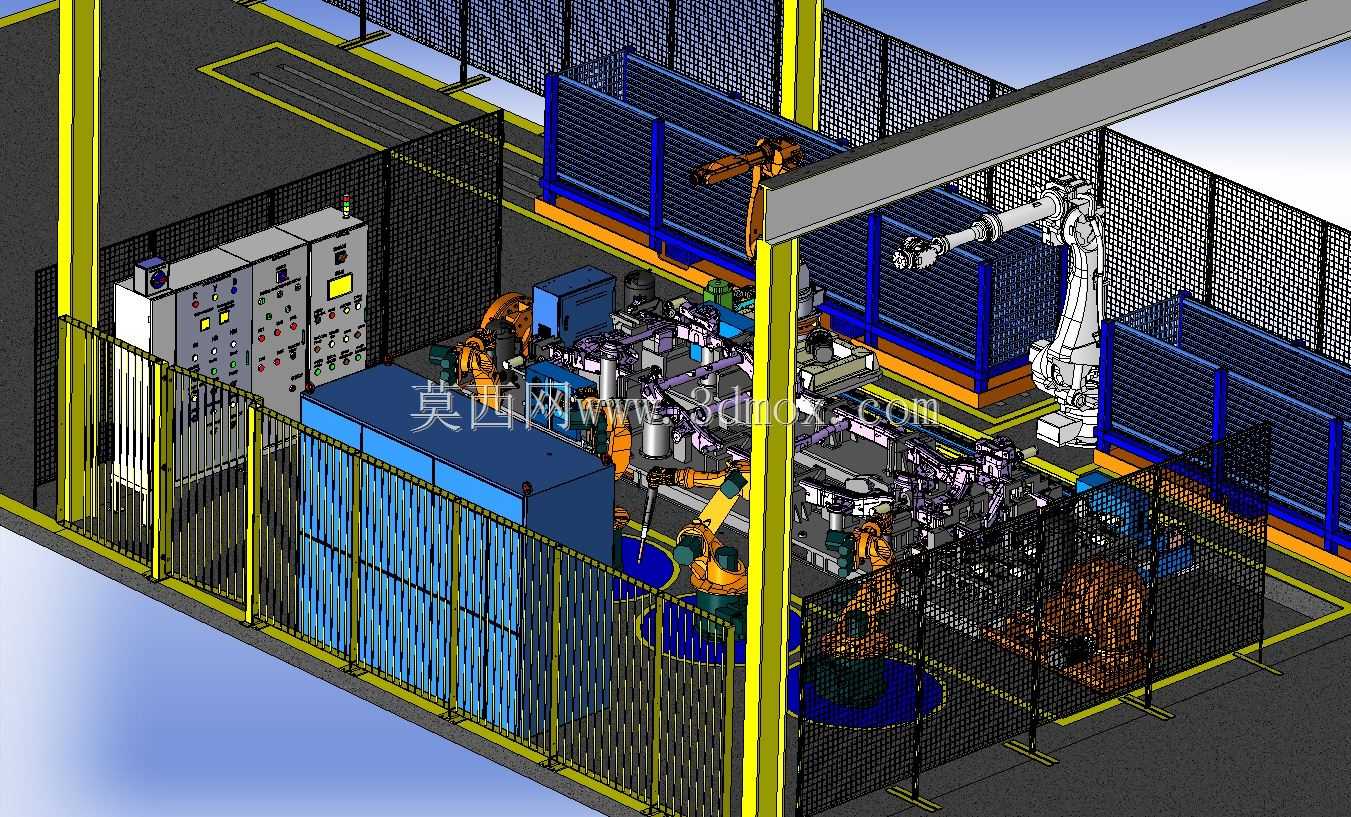

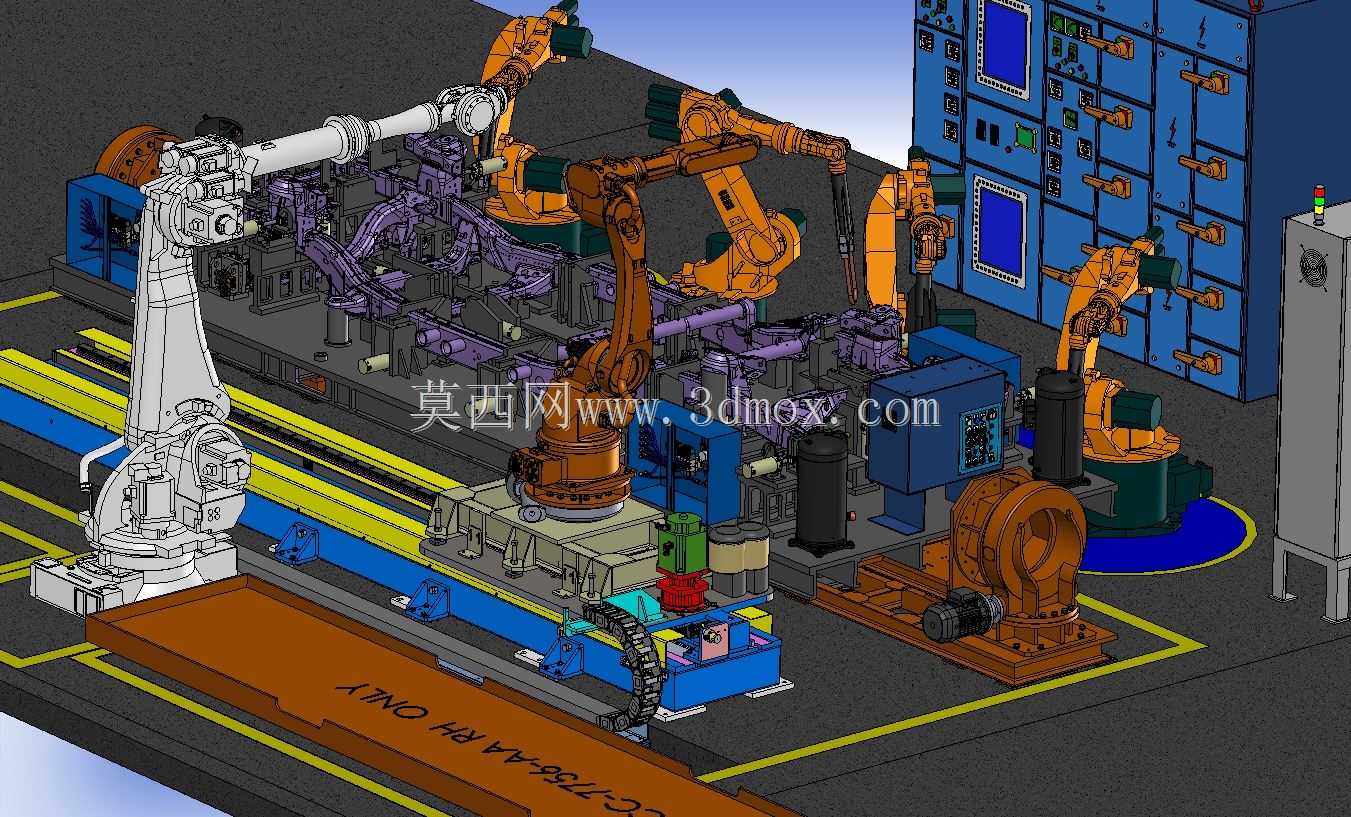

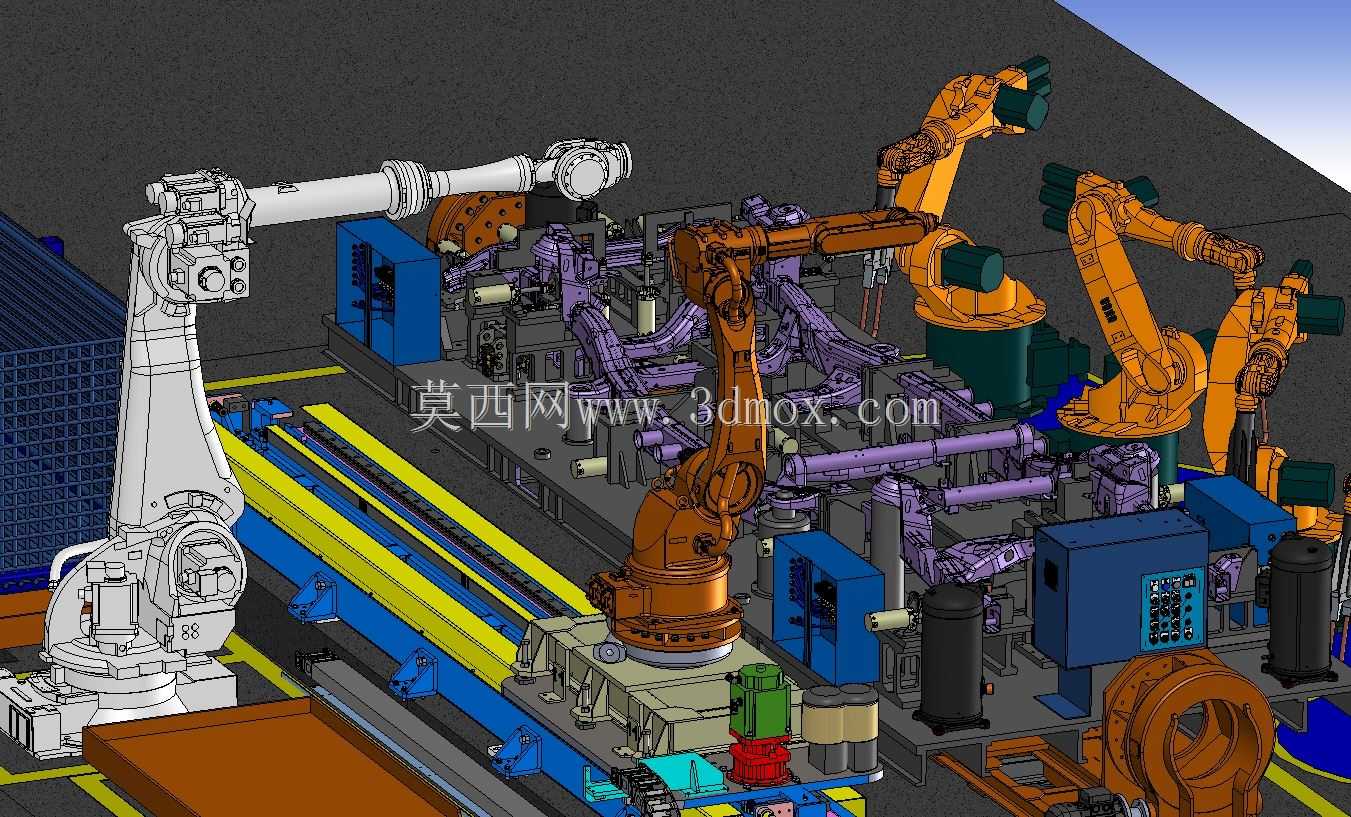

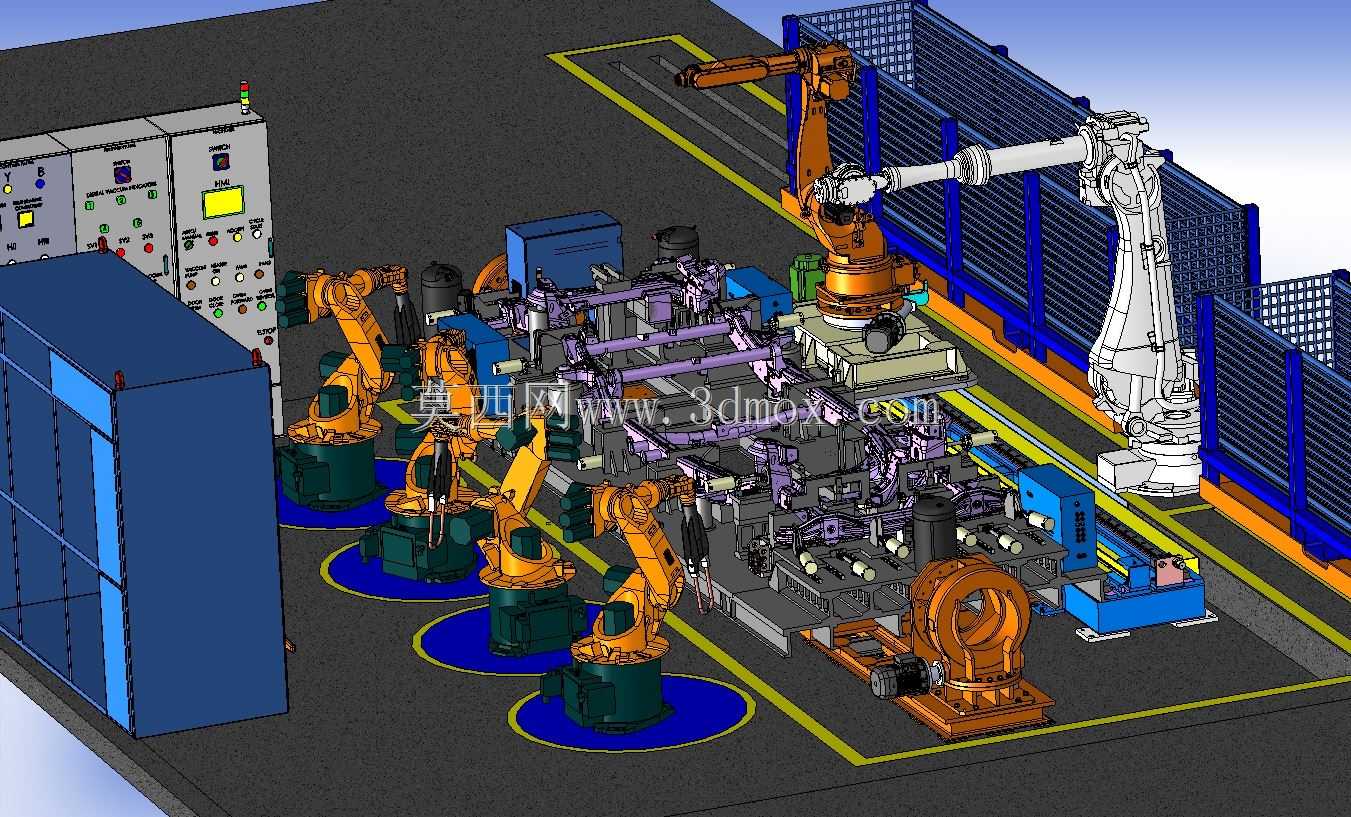

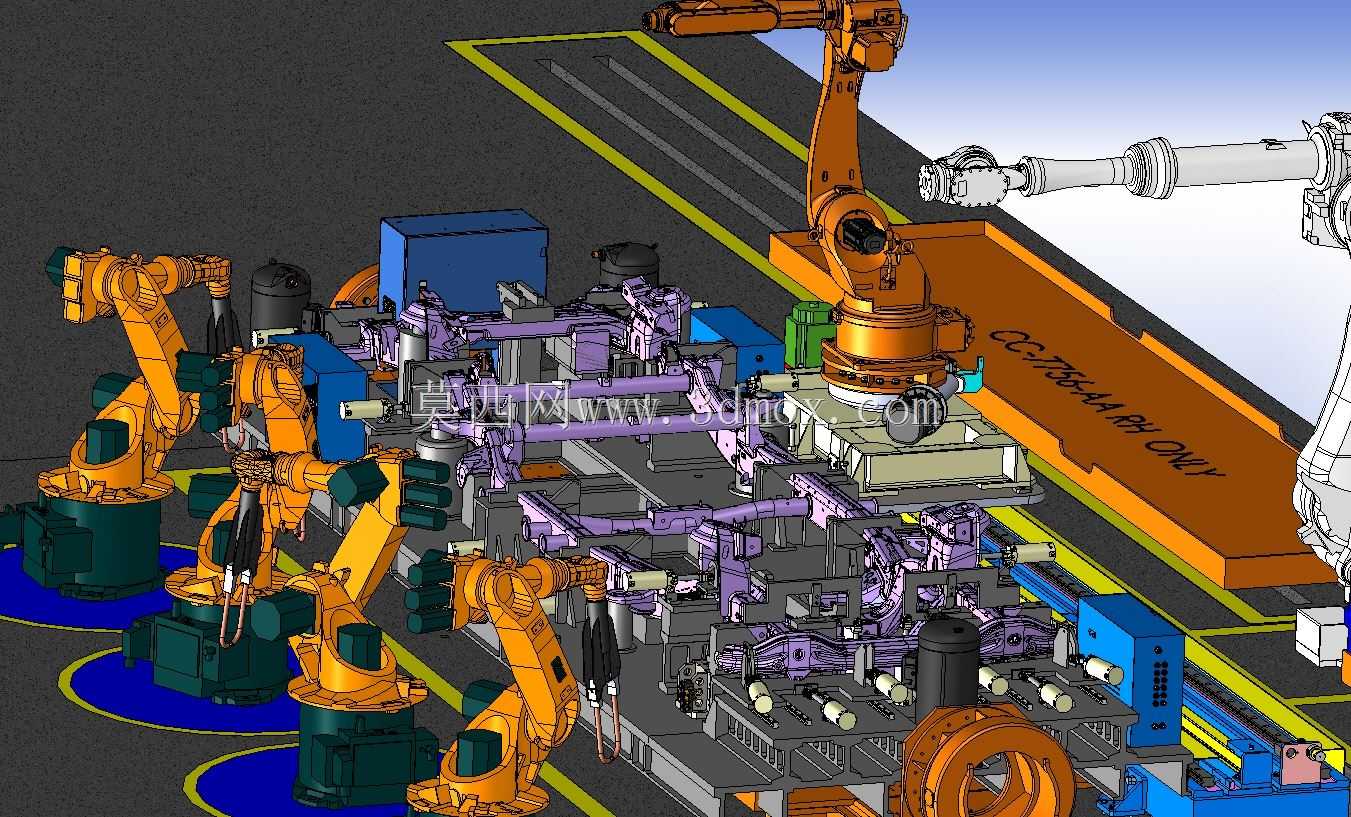

这套焊接工装产线主要应用于乘用车白车身框架类零部件的自动化焊接生产场景，是焊装车间内承担框架总成拼接焊接工序的核心工位设备，适配多车型混线生产的柔性制造需求，可完成框架件从上料、装夹、焊接到下料的全流程自动化作业，大幅降低人工焊接的劳动强度与质量波动。产线核心功能是实现待焊框架件的精准定位装夹与工位姿态切换，上料侧的输送小车承载待焊框架件抵达上料位后，侧置的上料机器人将框架件抓取送入夹具工位，夹具上分布的多组定位销、夹紧缸会按照预设的定位逻辑依次动作，先完成框架主基准孔、基准面的初定位，再触发周边辅助夹紧单元对框架各分支梁体进行压紧锁止，所有夹紧限位到位后会触发位置确认信号，避免装夹不到位引发的焊接变形或尺寸偏差。装夹确认完成后，夹具会带动框架件整体倾斜至预设焊接角度，分布在夹具周边的多台焊接机器人会按照预先示教的焊接路径，依次完成框架各连接节点的焊接作业，倾斜式的夹具设计能够让焊枪以最优姿态抵达焊缝位置，减少焊枪姿态调整的空行程，同时避免焊接过程中焊渣堆积在焊缝表面影响焊接质量，也能让焊接产生的烟尘更好地被侧吸除尘装置捕集，改善工位作业环境。产线布局上充分考虑了各设备的安装边界与作业安全距离，夹具底座采用加厚型钢焊接结构，固定在车间预埋的地脚安装板上，保证夹具倾斜动作时的整体刚性，避免晃动影响焊接精度；各机器人安装底座与夹具的间距经过精准核算，既保证机器人作业半径能够覆盖所有焊缝位置，又预留出足够的维护空间，方便后期对焊枪、夹具定位销进行更换保养；产线侧边设置的电气控制柜集成了整套产线的逻辑控制单元，柜体上的操作面板可实时显示各工位的运行状态，顶部的三色警示灯可对设备故障、缺料等异常情况进行及时提醒。整套产线的循环作业节拍经过优化，在保证焊接质量与装夹可靠性的前提下，尽可能压缩单件作业时长，适配整车厂焊装车间的高节拍生产需求，下料侧的移载机器人会在焊接完成、夹具松开后，将焊接完成的框架总成移出夹具，放置到装配线托盘上流转至下一道工序，整个作业过程无需人工干预，可实现长时间连续稳定运行。
