跳汰机转子定位支撑工装结构设计

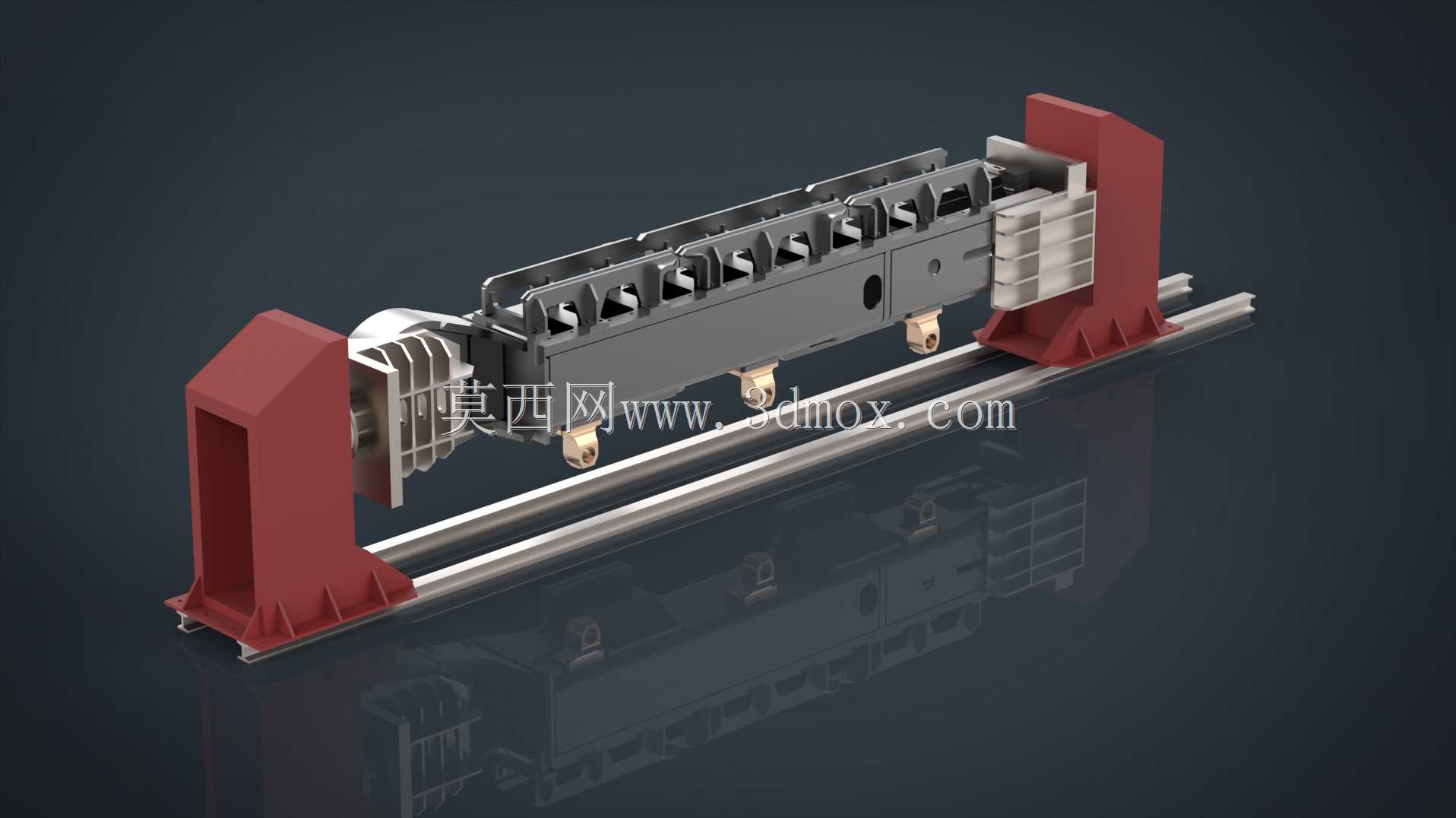

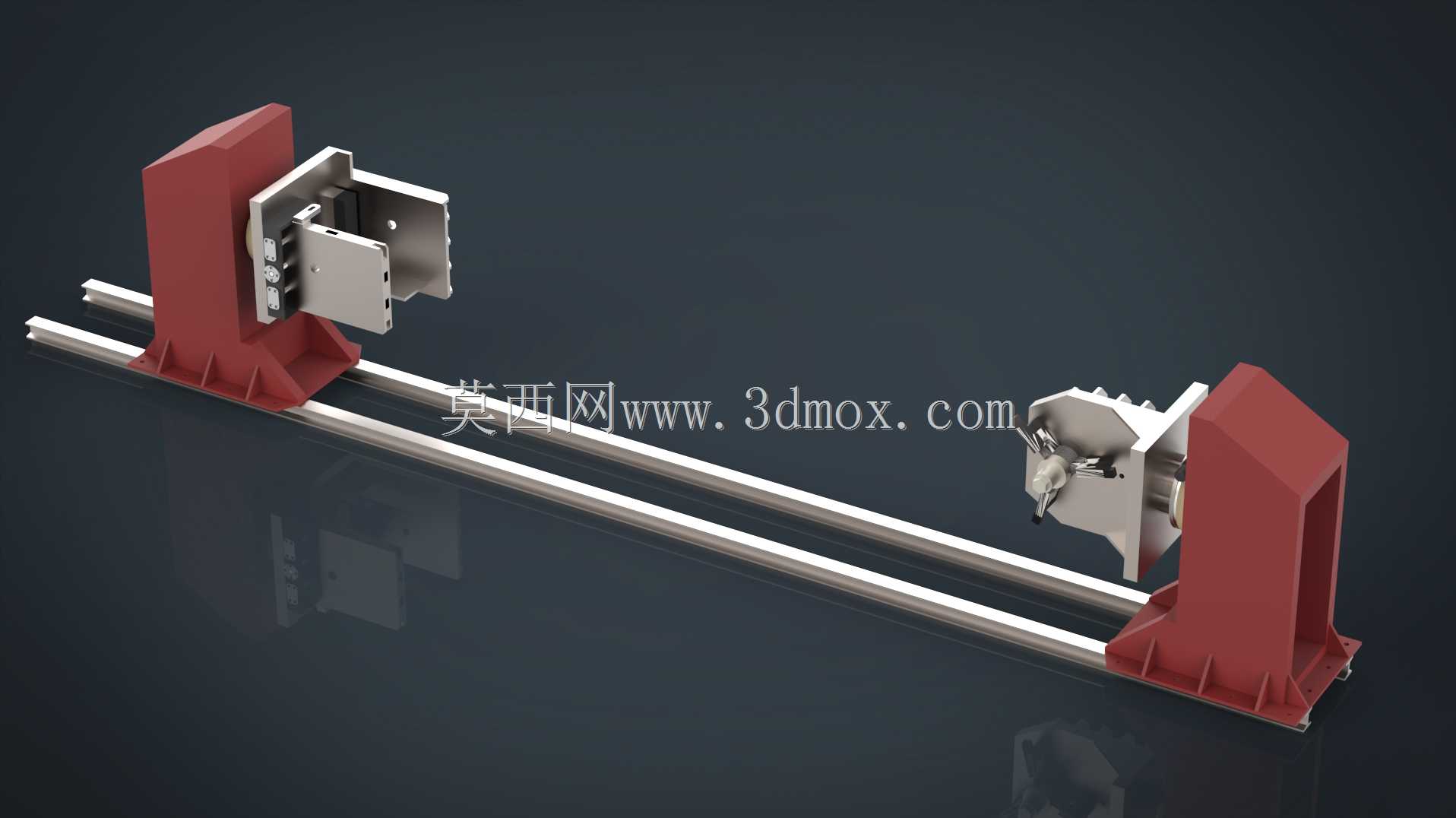

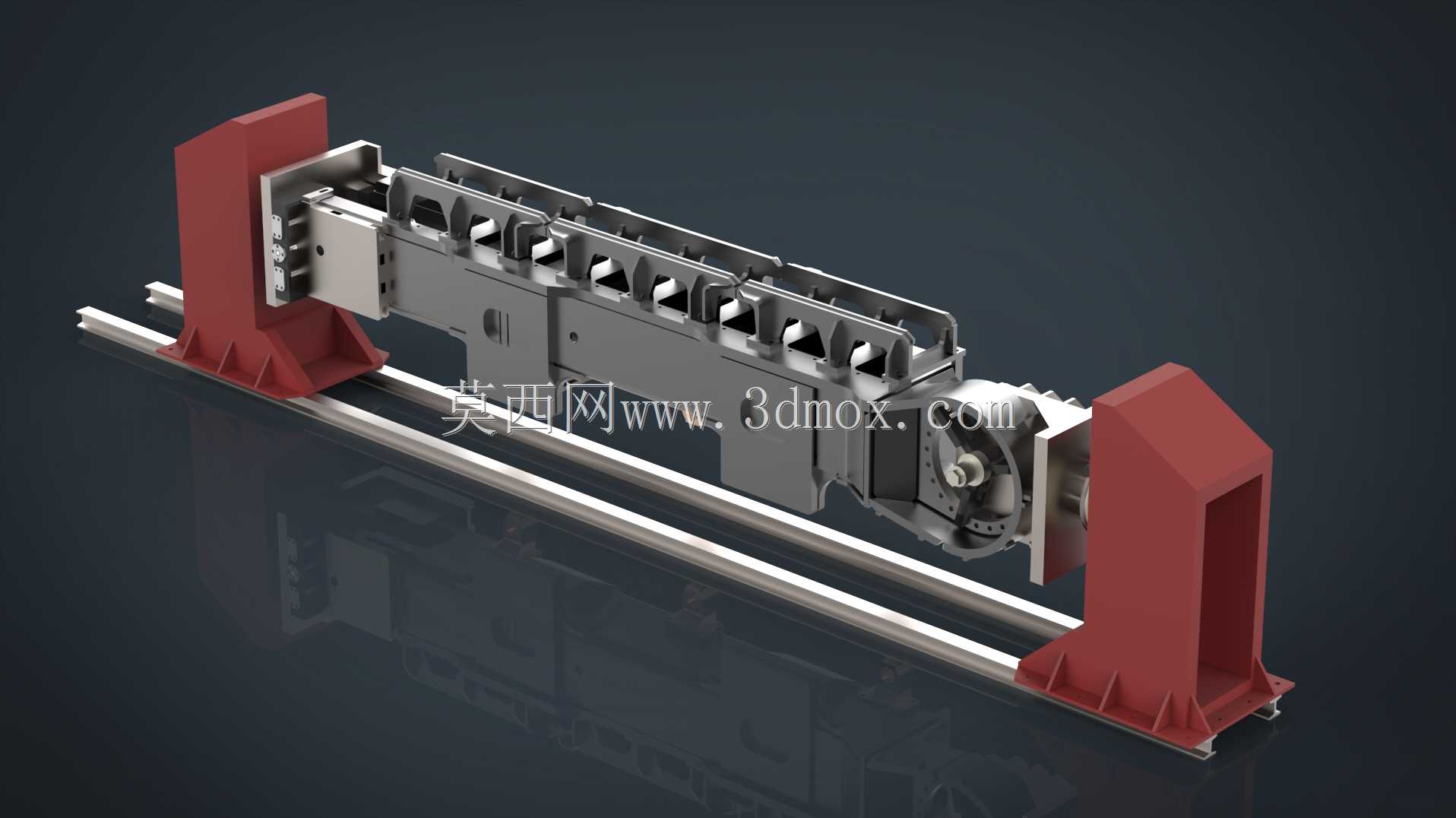

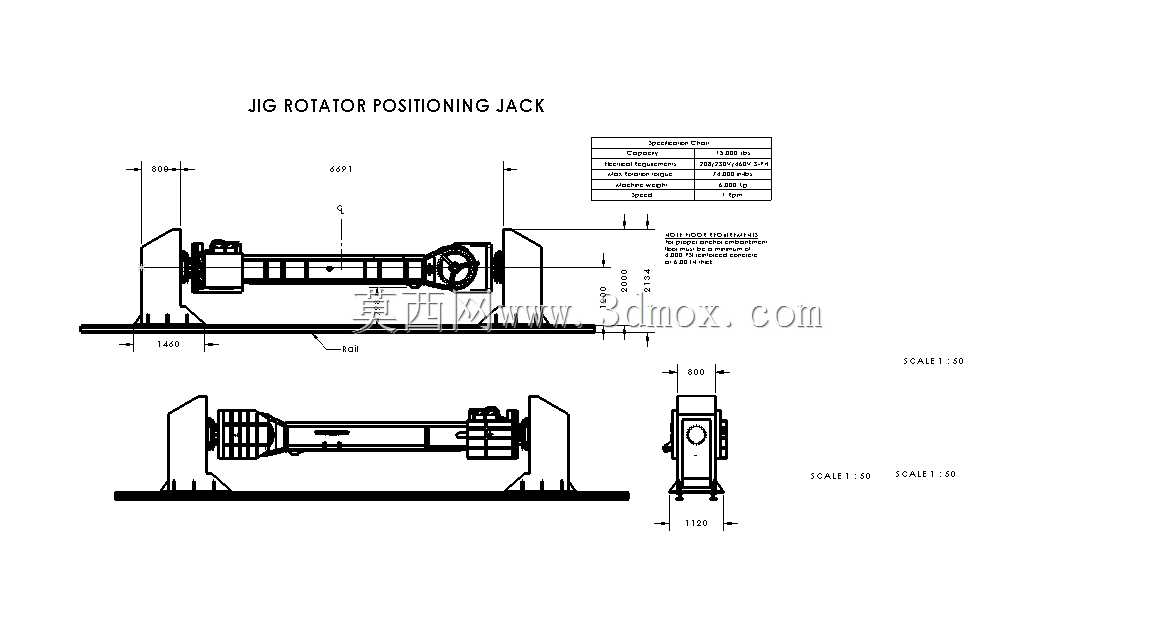

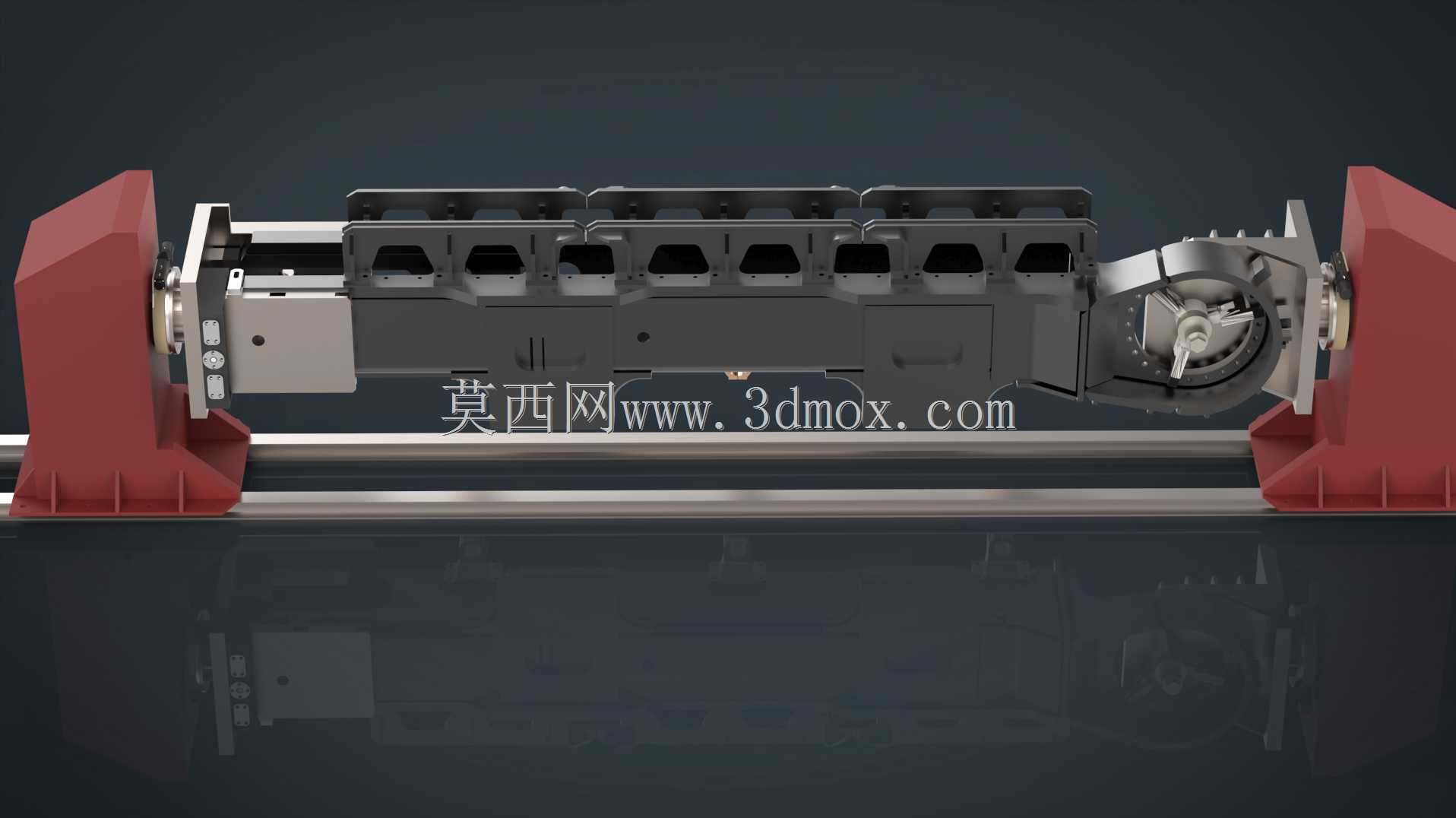

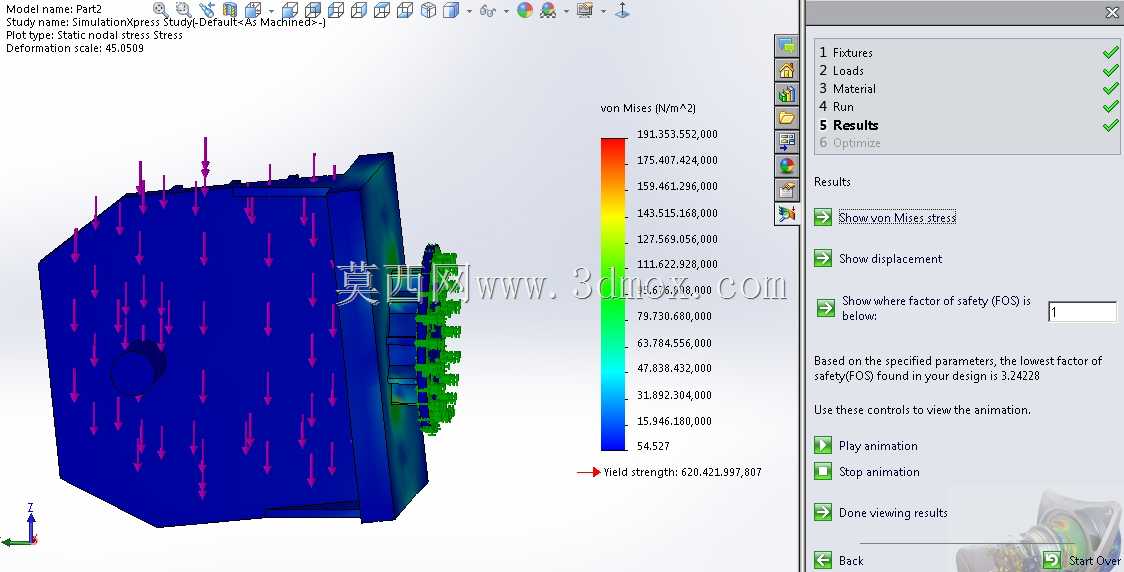

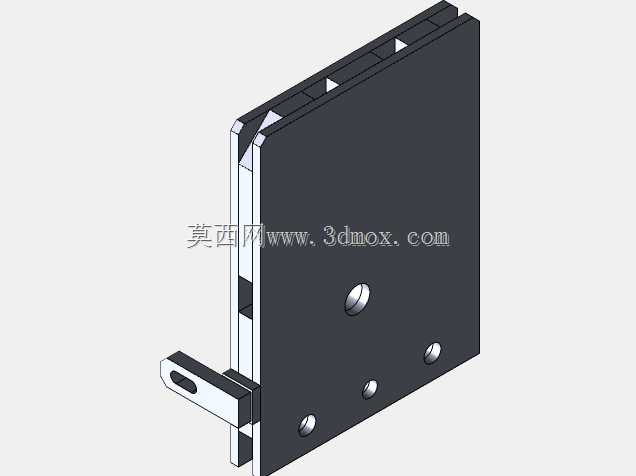

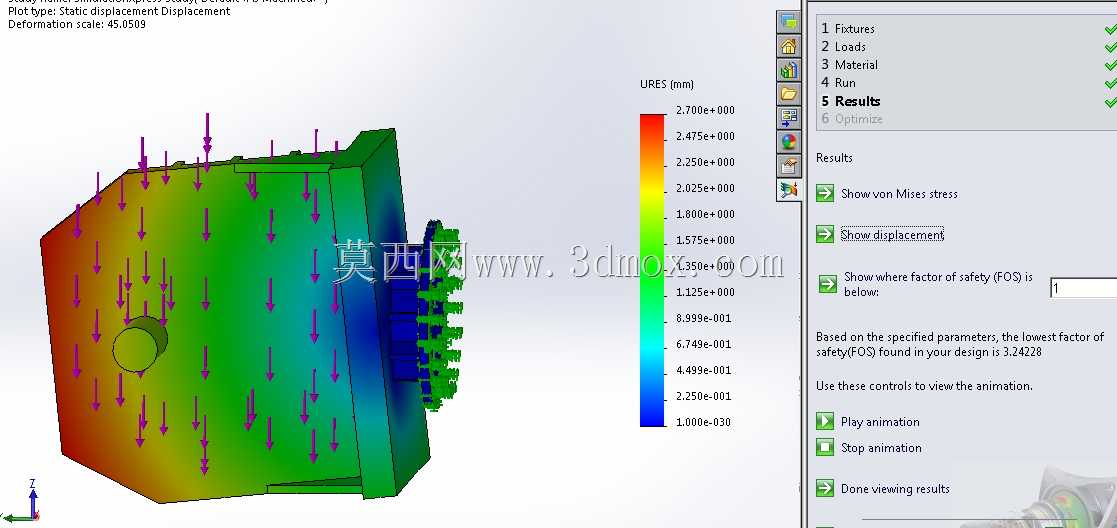

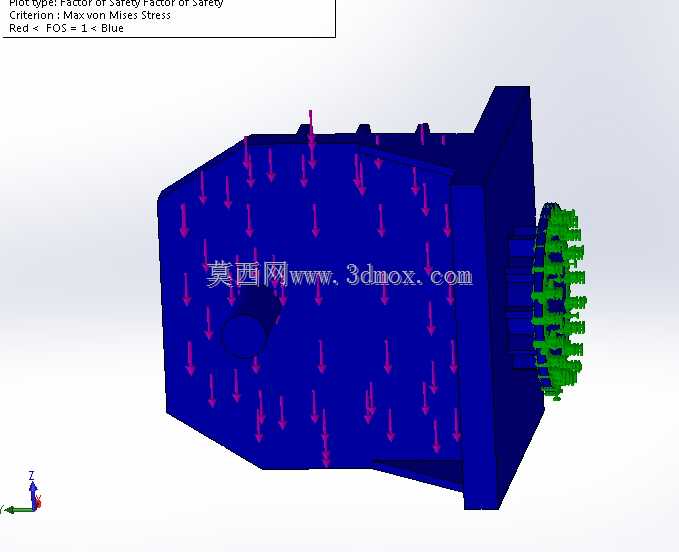

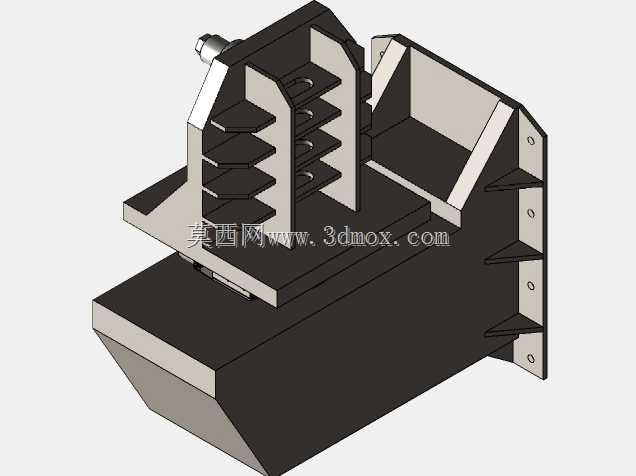

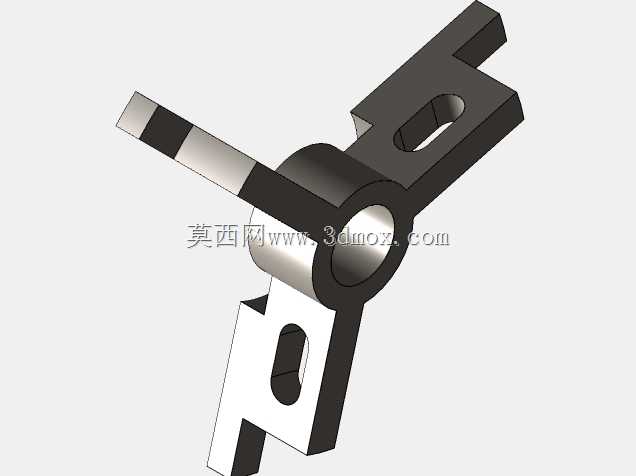

该定位支撑装置主要应用于矿山洗选设备跳汰机的转子部件装配、检修作业场景，在跳汰机核心部件转子的拆装、精度调校、动平衡测试等工序中，为转子提供稳定的两端支撑与可控的旋转自由度，解决传统检修作业中转子支撑不稳、转动调整困难、定位精度不足的痛点，有效降低重型转子装配检修过程中的安全风险，提升作业效率与装配精度。装置整体采用两端对称的立式支撑座搭配底部线性导轨的结构形式，两侧红色支撑座为整体焊接箱式结构，底部设置加强筋板提升承重抗变形能力，支撑座可沿底部平行导轨滑动调整间距，适配不同长度规格的跳汰机转子装夹需求，无需额外制作适配工装即可覆盖一定尺寸区间的转子作业需求。支撑座内侧设置有定位夹紧模块与旋转驱动衔接结构，其中夹紧模块可适配转子两端的轴径尺寸，通过可换式定位卡块实现不同轴径转子的快速装夹，保证转子装夹后的同轴度，避免转动过程中出现径向窜动；旋转衔接端可外接低转速驱动机构，实现转子的低速平稳转动，满足转子圆周方向部件安装、焊缝检测、叶片调校等作业的角度调整需求，无需人工撬动重型转子即可完成任意角度的位置锁定。设计过程中重点考量了重型部件支撑的结构刚性，支撑座采用箱型焊接结构搭配底部加宽安装底座，可承受数吨级转子的重量负载而不发生结构性变形，底部导轨采用重载线性滑轨结构，调整间距时滑动顺畅无卡滞，锁紧后可保证两侧支撑座的平行度，避免转子装夹后出现弯曲应力。安装边界方面，装置整体沿导轨方向的长度可根据转子长度在一定范围内无级调整，两侧支撑座的高度适配常规跳汰机转子的中心高需求，底部导轨可直接固定于车间装配检修平台地面，无需额外复杂的基础施工，整体占地面积适配常规检修车间的工位布局，既可以固定在装配工位长期使用，也可拆分后转运至设备检修现场临时组装使用。在功能设计上，该装置兼顾了定位精度与操作便捷性，转子吊装放置到支撑座后，可通过快速夹紧机构完成轴向与径向的定位锁定，转动调整时阻尼均匀，停止位置可通过锁止机构固定，避免作业过程中转子意外转动引发安全事故，支撑部位设置有耐磨衬垫，避免转子轴颈表面在装夹转动过程中出现磕碰划伤，保护转子核心配合面的加工精度。
