直升机涡轮轴发动机剖面结构展示

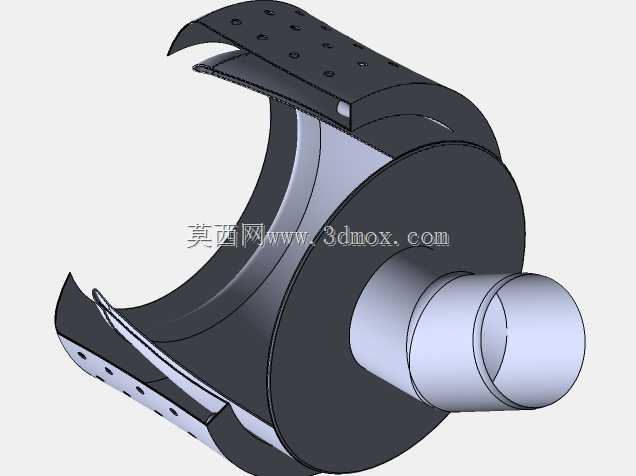

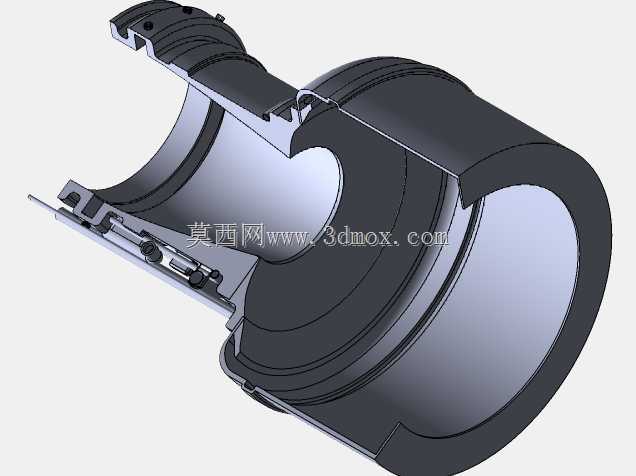

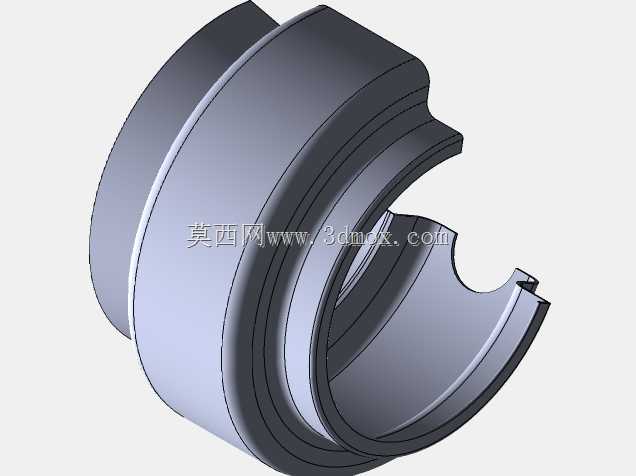

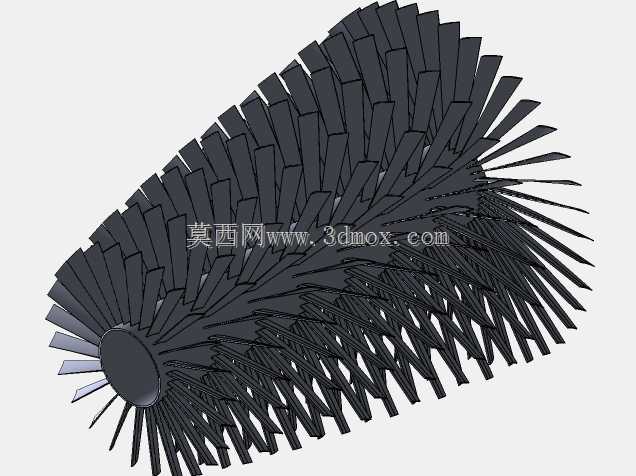

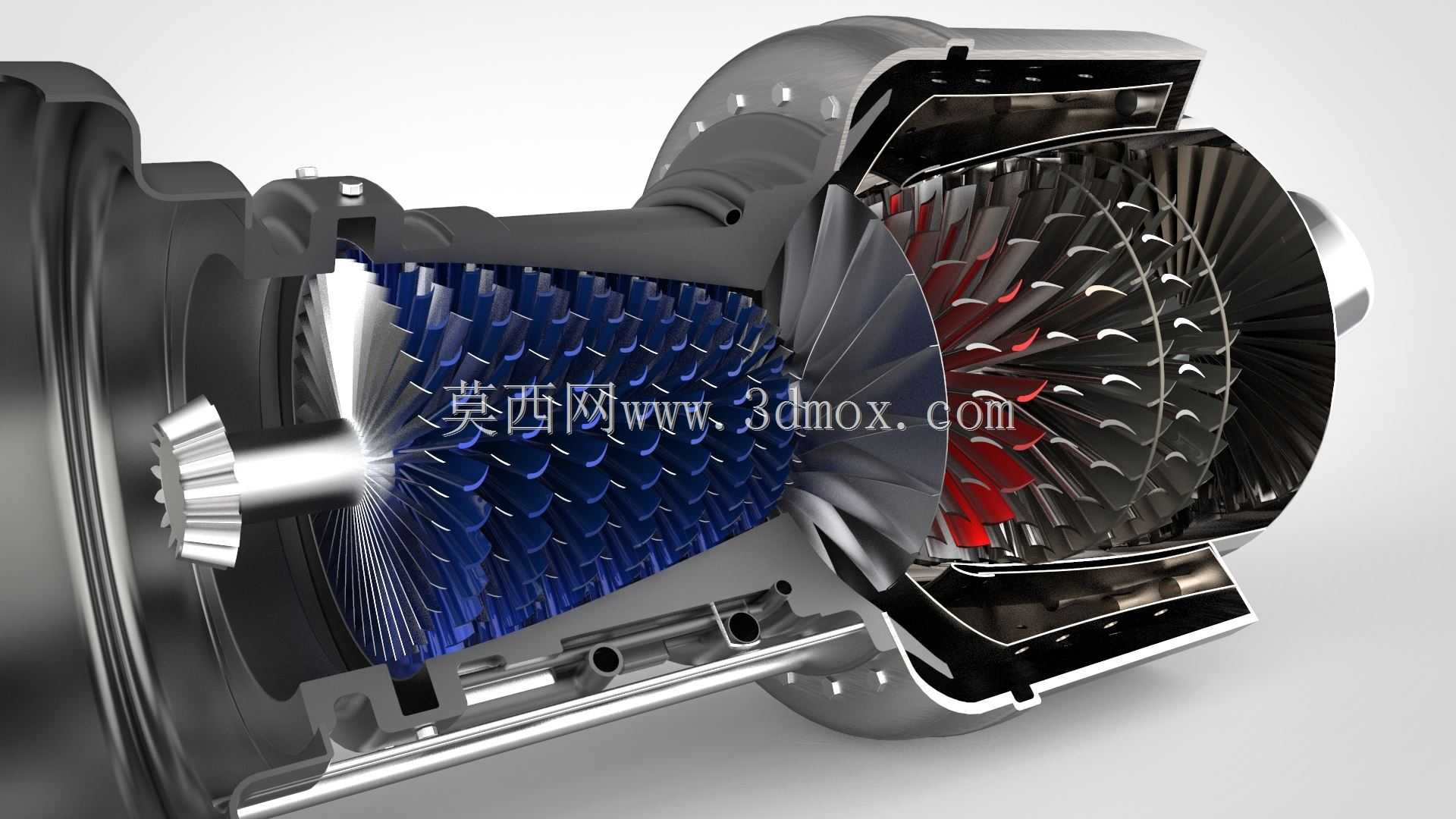

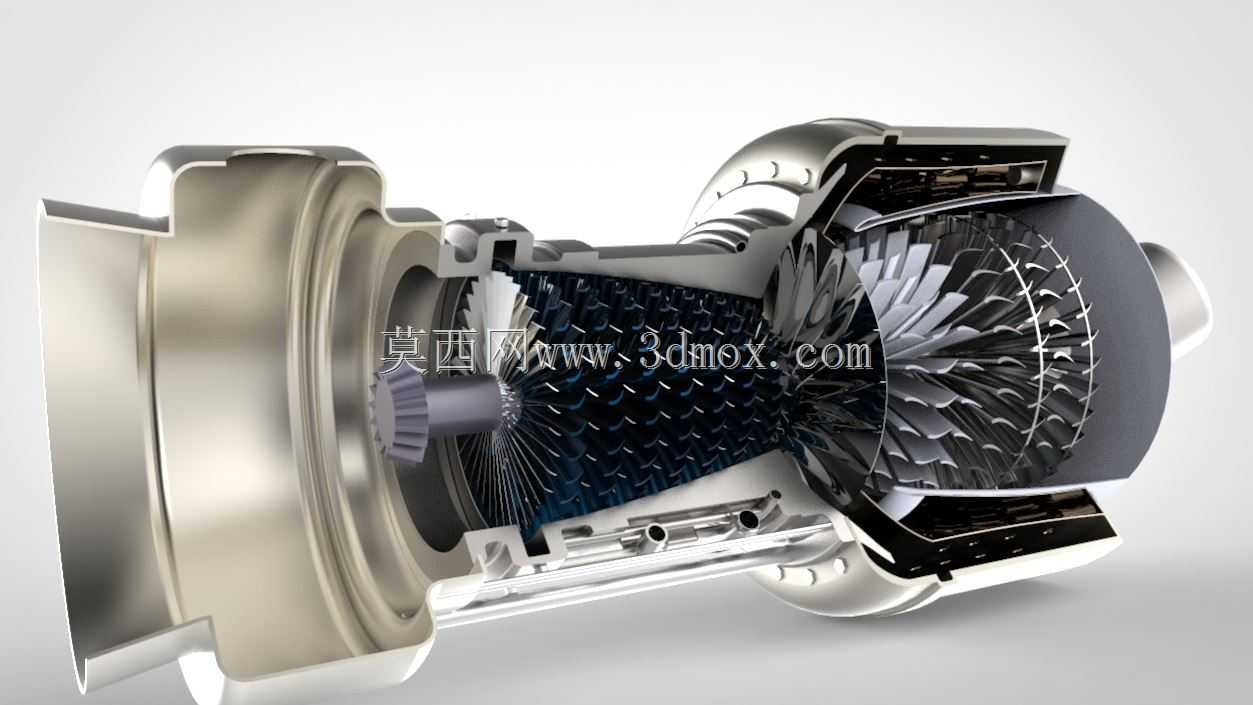

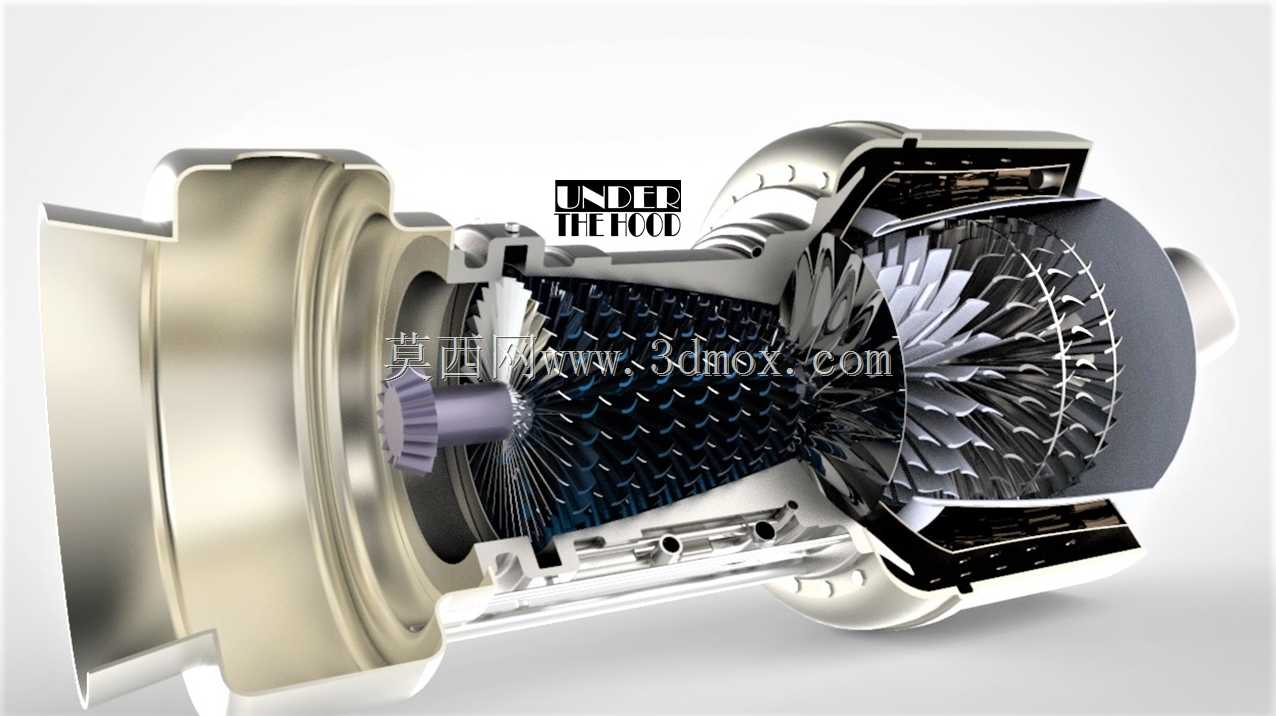

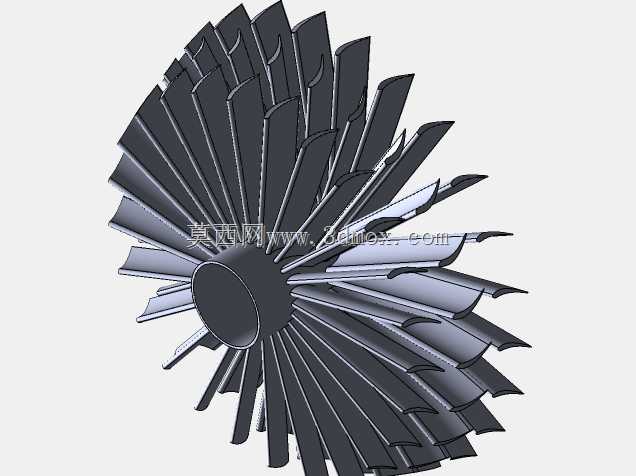

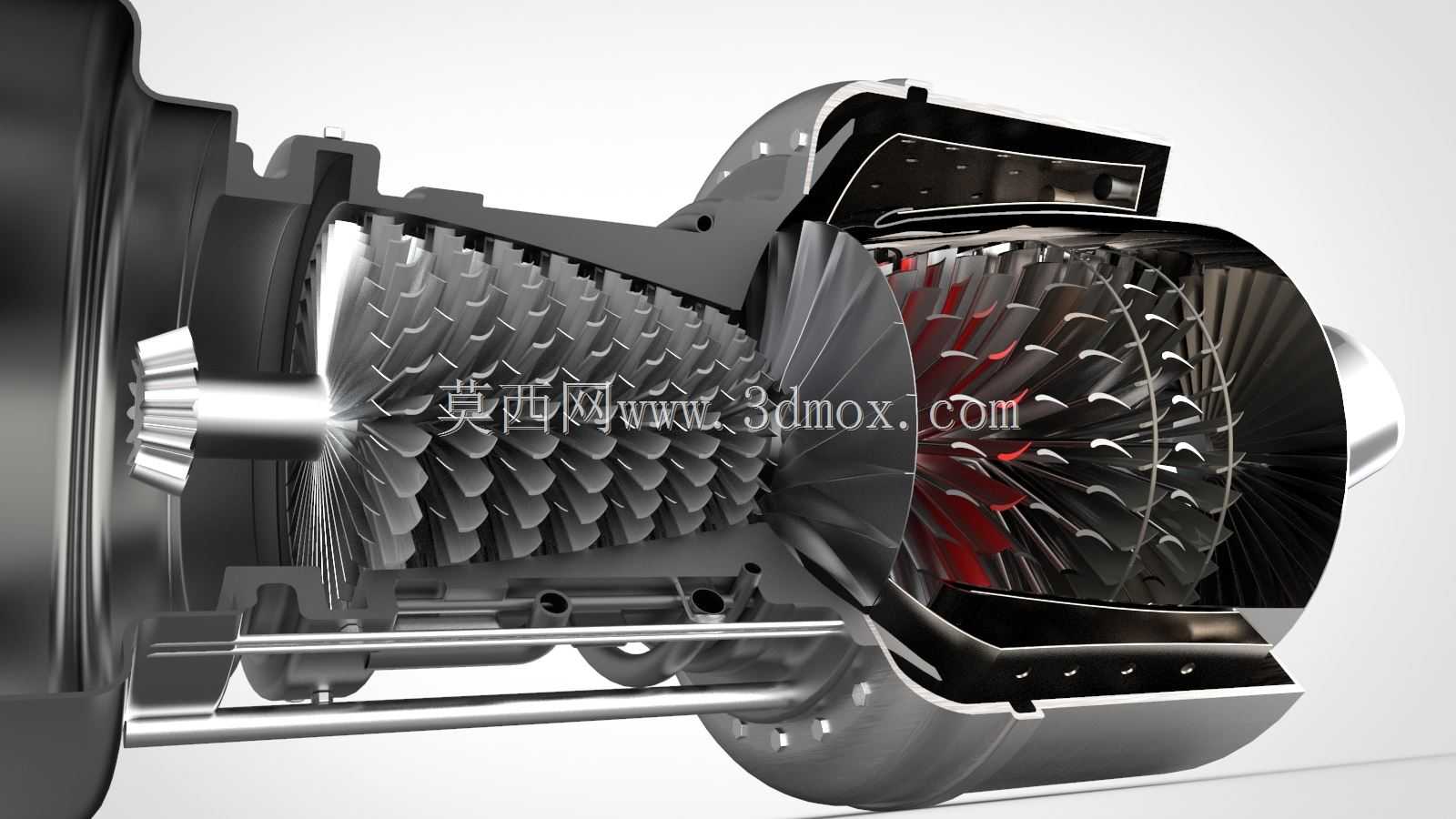

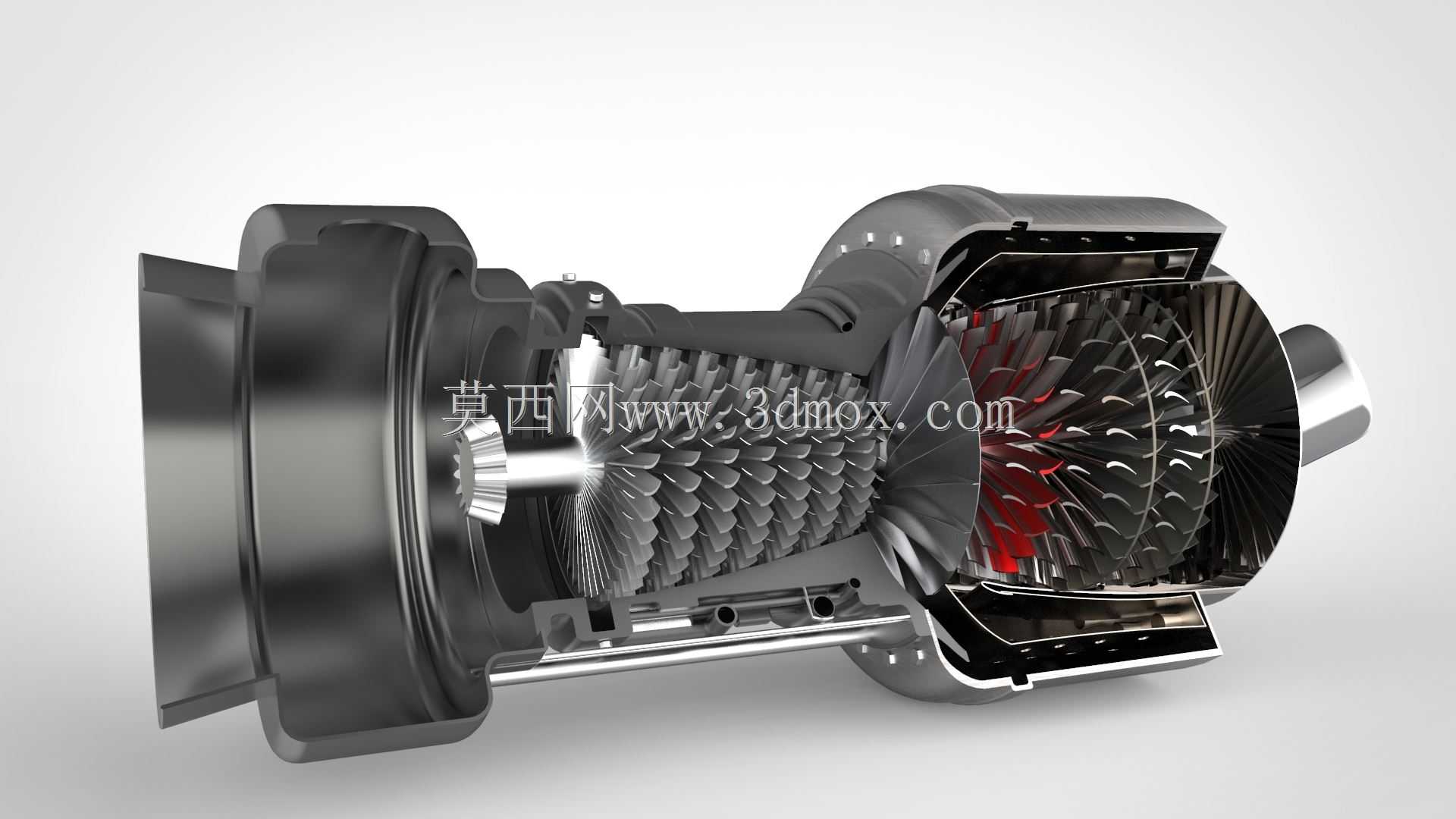

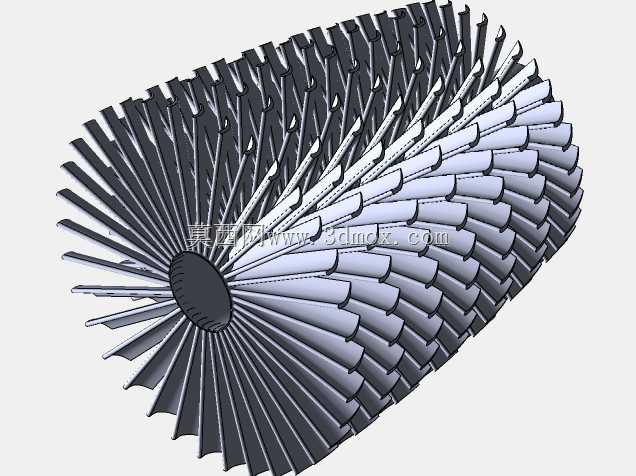

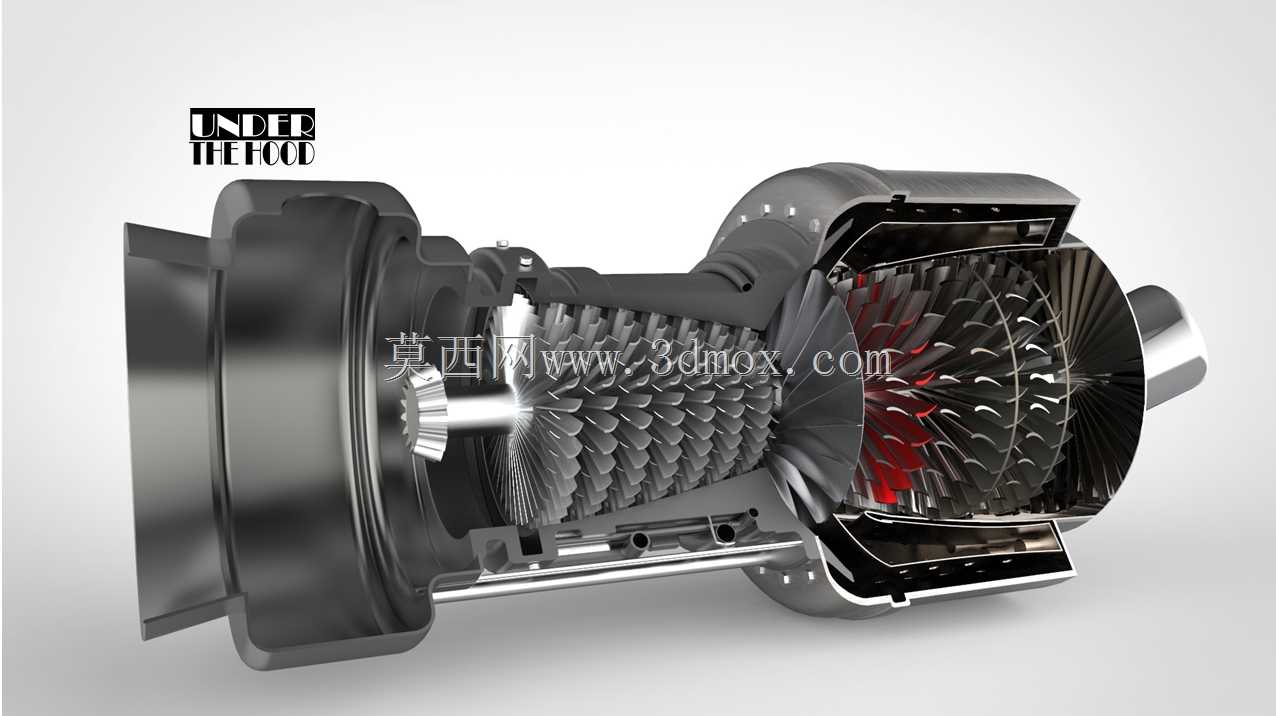

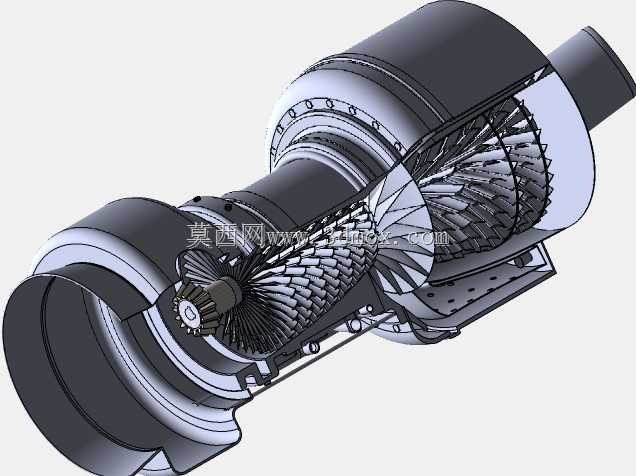

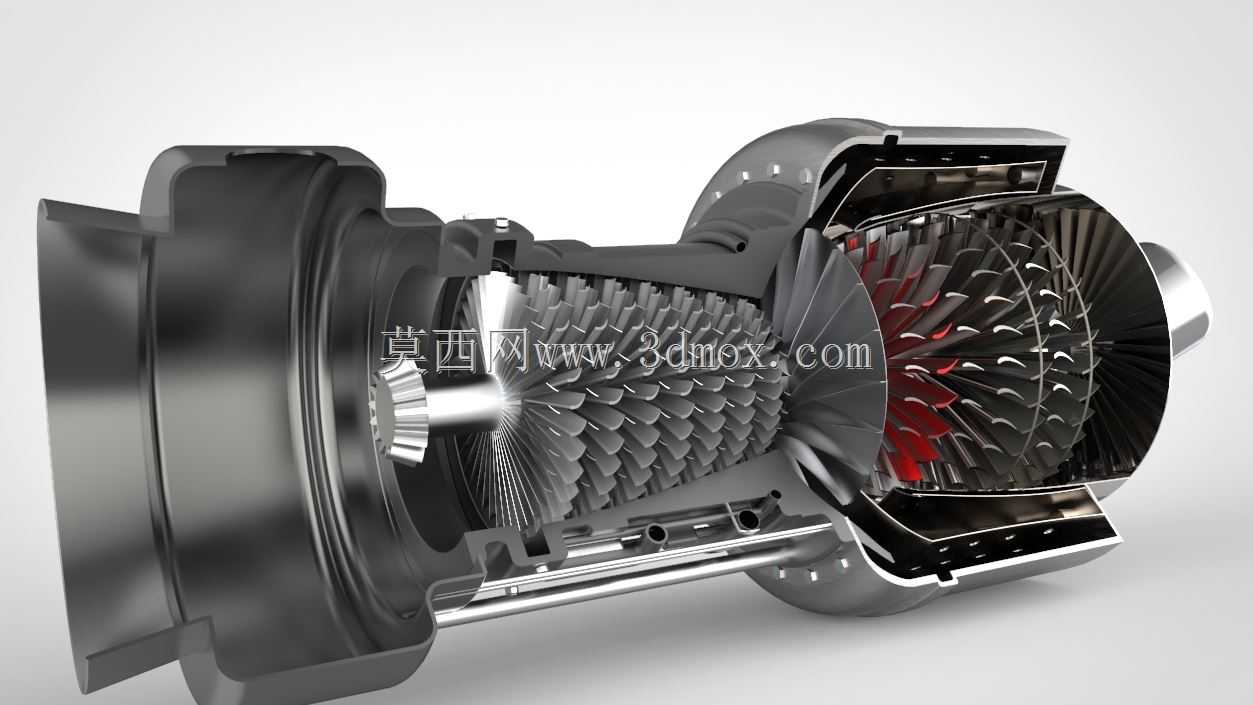

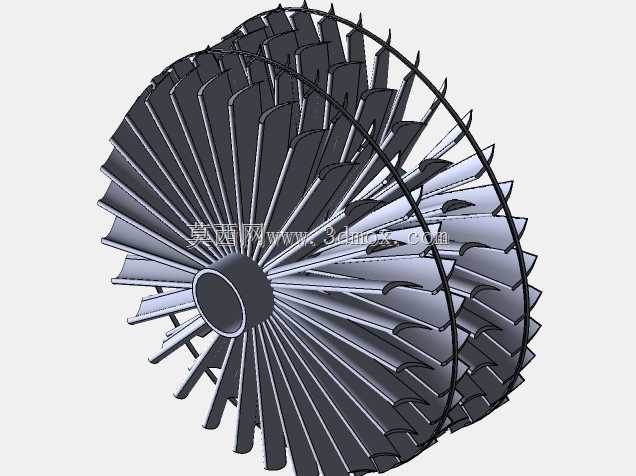

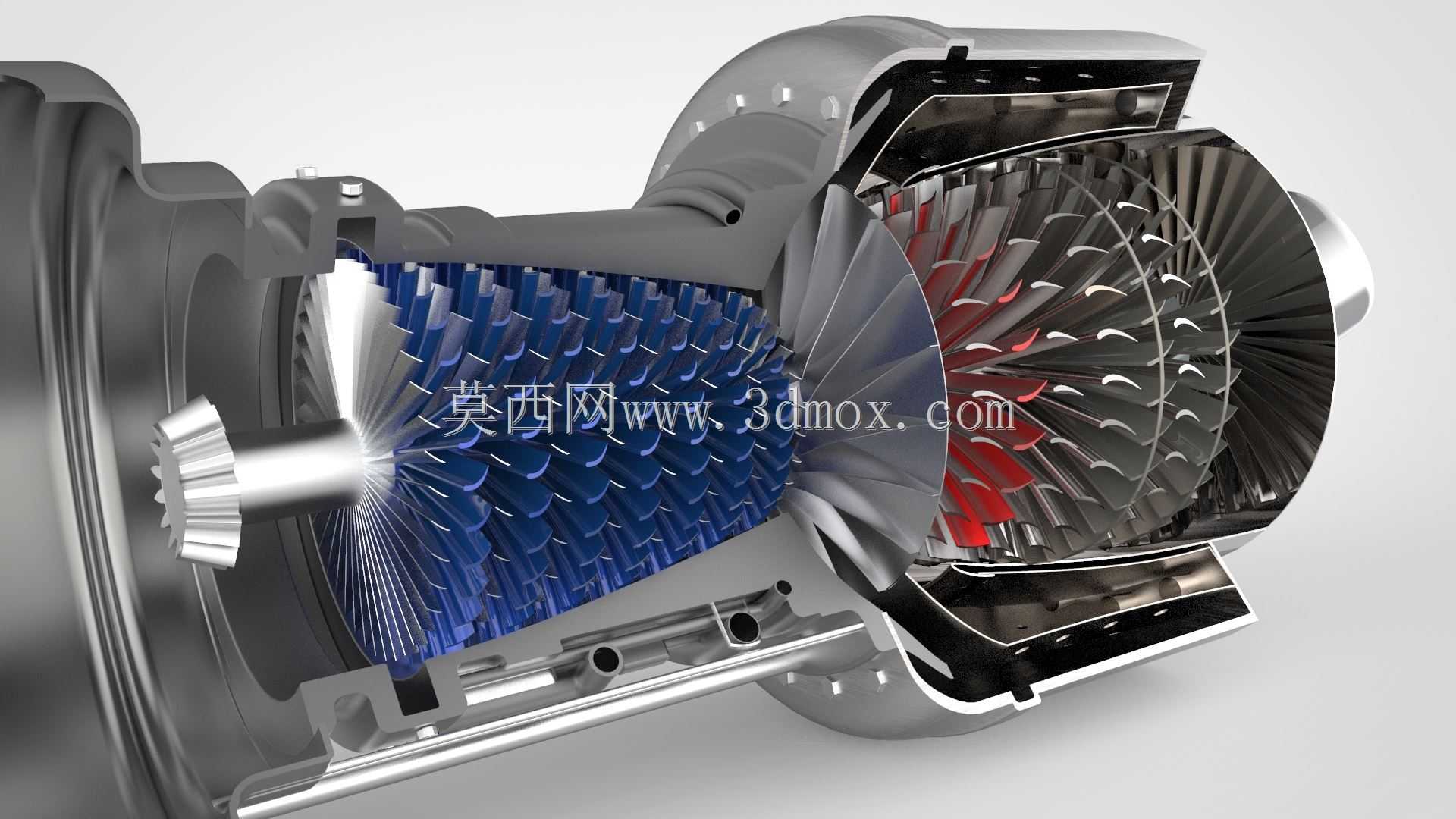

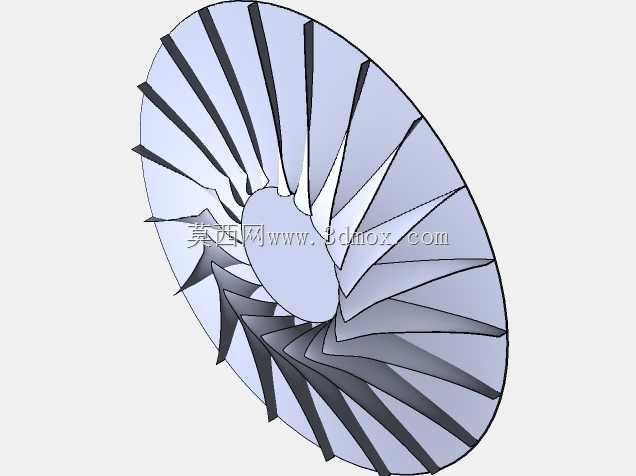

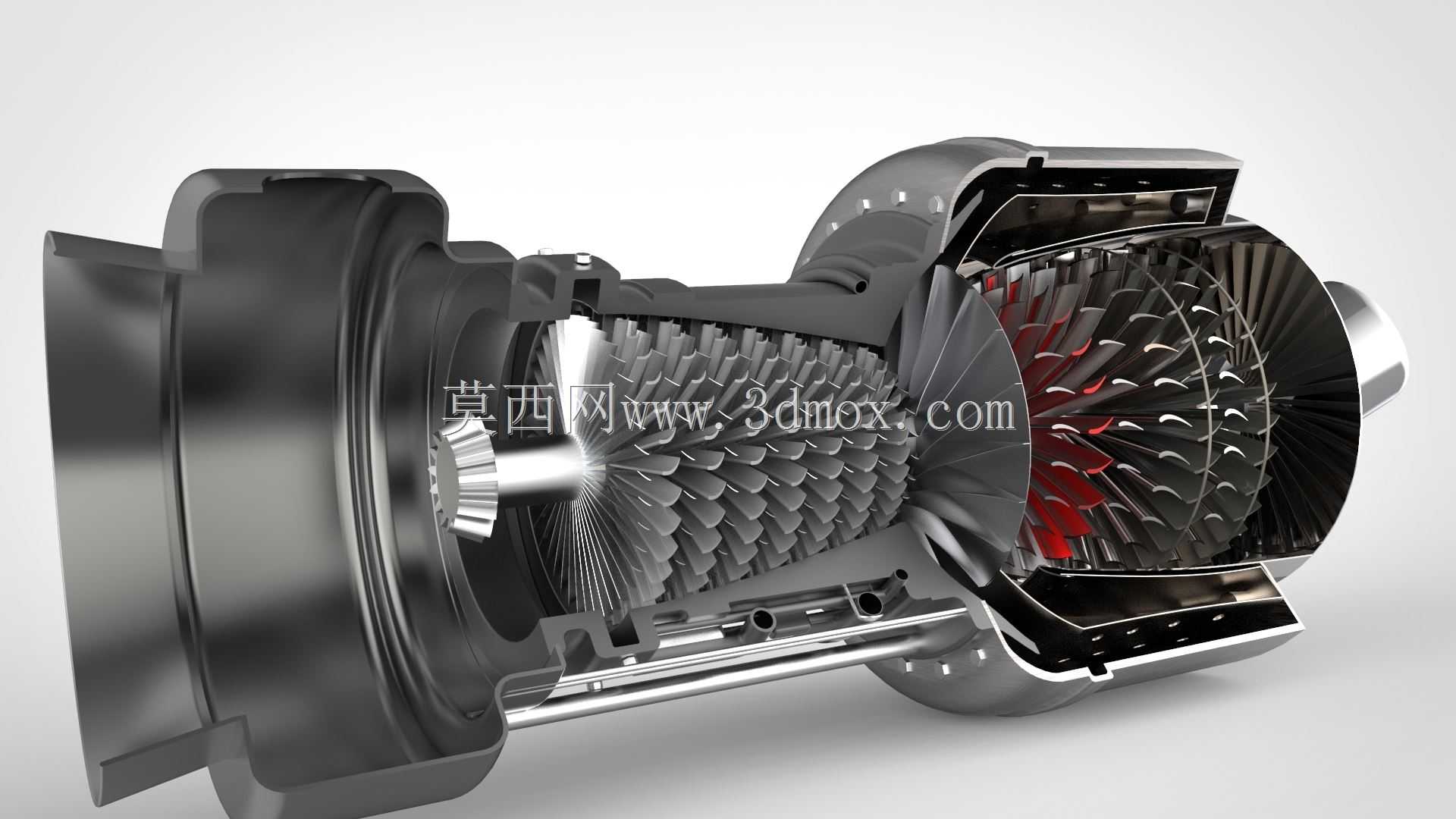

这款涡轮轴发动机是直升机动力系统的核心装置，主要应用于中轻型民用及军用直升机的动力输出场景，能够为旋翼系统、尾桨传动机构以及机载辅助设备提供持续稳定的动力来源，在高原飞行、复杂气象作业、应急救援、农林植保、短途通勤等直升机作业场景中，都需要依靠这类发动机的可靠性能保障飞行安全与作业效率。从实际用途来看，涡轮轴发动机不同于涡喷、涡扇发动机侧重喷气推力的设计逻辑，它的核心输出目标是轴功率，通过将燃气燃烧产生的热能转化为旋转轴的机械能，驱动直升机主旋翼旋转产生升力与前进推力，同时分出部分功率驱动尾桨平衡旋翼反扭矩，整套动力输出的匹配性直接决定了直升机的载荷能力、飞行速度、爬升率以及滞空时长。从产品功能特性来看，这个剖面结构完整呈现了发动机的核心组成：前部的多级轴流压气机能够逐级压缩进入进气道的空气，提升空气压力与温度后送入燃烧室，与雾化的航空燃油充分混合燃烧产生高温高压燃气；燃气先后驱动高压涡轮与低压涡轮转动，其中高压涡轮通过同轴结构带动前端压气机持续工作，形成稳定的热力循环，低压涡轮则连接动力输出轴，将绝大部分燃气能量转化为轴功向外输出；布置在各级叶轮之间的定子结构，能够对气流进行整流导向，调整气流的流向与流速，减少气流紊流带来的能量损失，提升整台发动机的热效率与运行稳定性。在设计思路上，这款发动机采用了紧凑的轴流式布局，在有限的筒状壳体空间内集成了进气、压气、燃烧、涡轮、排气、动力输出等全部功能模块，充分考虑了直升机动力舱的空间限制，整体采用同轴串联的结构形式，尽可能缩短发动机的轴向长度，降低整机重量，同时兼顾了维护拆装的便利性，各级叶轮与定子的叶型设计经过气动优化，在保证压缩效率与涡轮做功效率的前提下，尽可能降低气流流动阻力，减少工作过程中的振动与噪音。从外形尺寸与安装边界来看，这款发动机整体为长筒状构型，进气端位于机身前部，采用大口径收敛式进气道设计，能够在直升机不同飞行姿态下保证进气的均匀性与通畅性；排气端位于发动机尾部，采用略微扩张的喷口设计，将做功后的低压燃气低速排出，避免排气推力对直升机姿态控制产生额外干扰；发动机壳体上预留了多处安装支点，能够通过减震机脚固定在直升机动力舱的承力框架上，同时预留了燃油管路、滑油管路、传感器线束的接口位置，安装边界充分匹配直升机动力舱的通用布局要求，能够适配多数同量级直升机的动力改装与配套需求。整套剖面结构清晰展现了内部流道与部件的装配关系，能够直观呈现涡轮轴发动机的工作原理与结构逻辑，对于航空动力领域的结构认知、教学演示以及相关产品的设计参考都有着实际价值。
