四爪联动自适应机械夹持末端结构

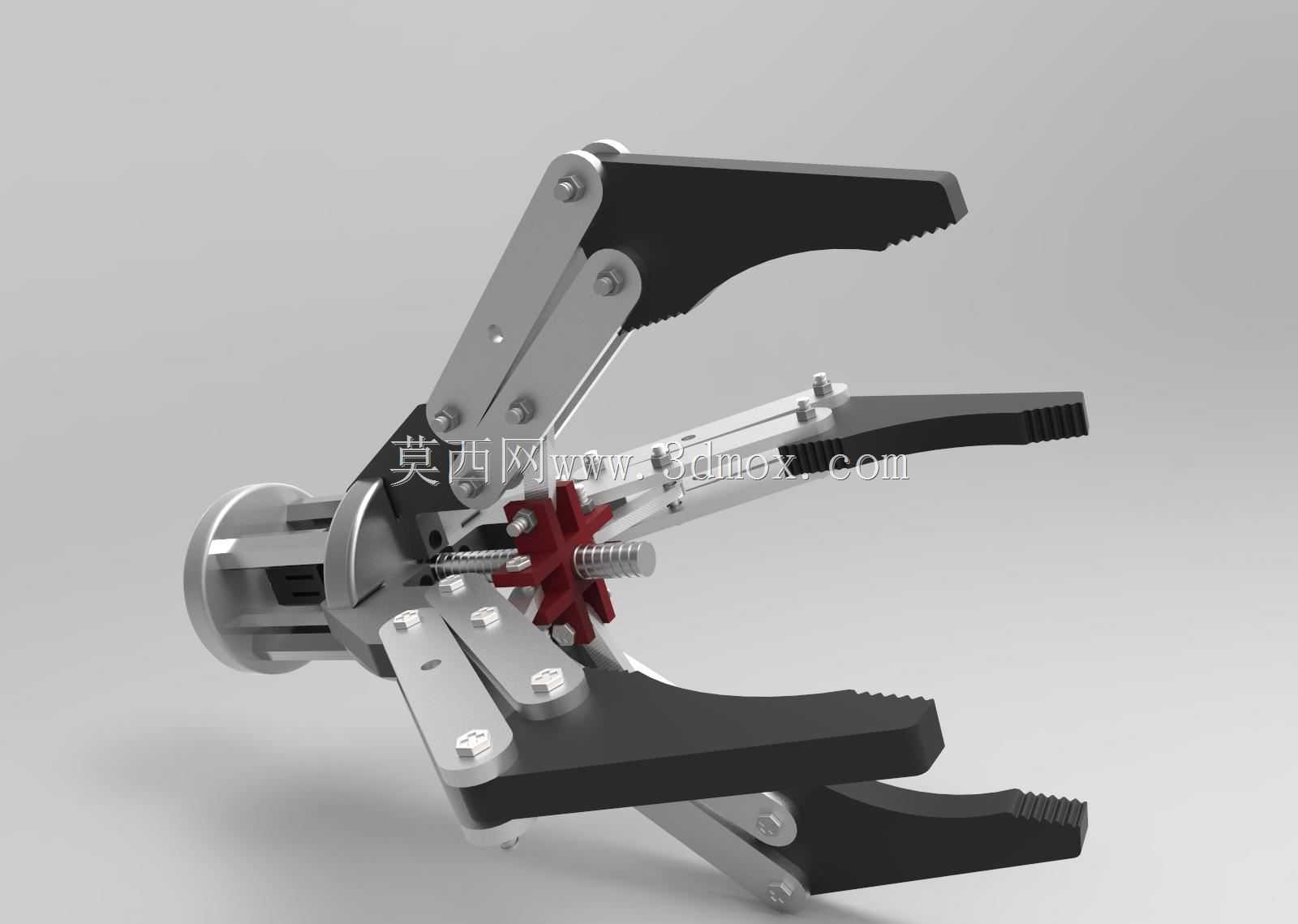

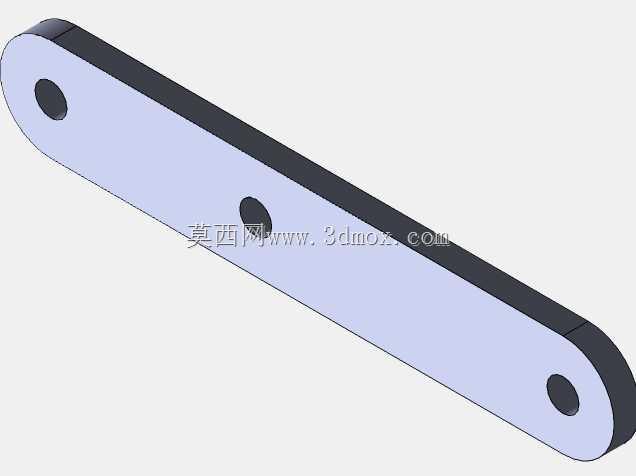

　　该四爪夹持结构属于工业机器人末端执行器范畴，核心应用场景覆盖3C电子装配线的异形元器件抓取、轻工行业的不规则工件上下料、教学实训平台的机械结构演示、小型自动化工作站的工件转运环节，也可适配协作机器人完成易碎品、异形件的柔性夹持作业，相比两爪、三爪夹爪，其四点接触的受力形式能更好适配非回转体、带不规则轮廓的工件，降低夹持过程中工件偏转、脱落的概率。从功能特性来看，该结构采用单输入联动设计，中心的丝杆传动副作为动力输入件，转动时带动周向均匀分布的四个爪臂同步做开合动作，每个爪臂通过多组连杆铰接形成自适应包覆结构，当爪端接触工件表面时，连杆机构可根据工件外轮廓自动调整贴合角度，让爪面的齿形防滑结构与工件表面形成多点接触，既保证足够的夹持摩擦力，又能避免单点压力过大造成工件表面压伤，齿形结构做了圆角钝化处理，不会在软质工件表面留下夹持压痕。

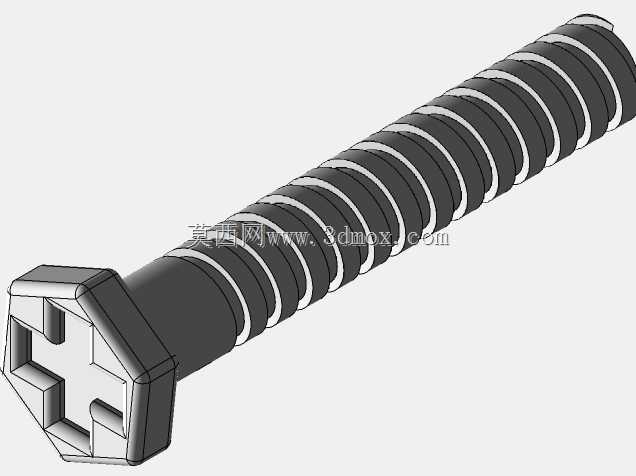

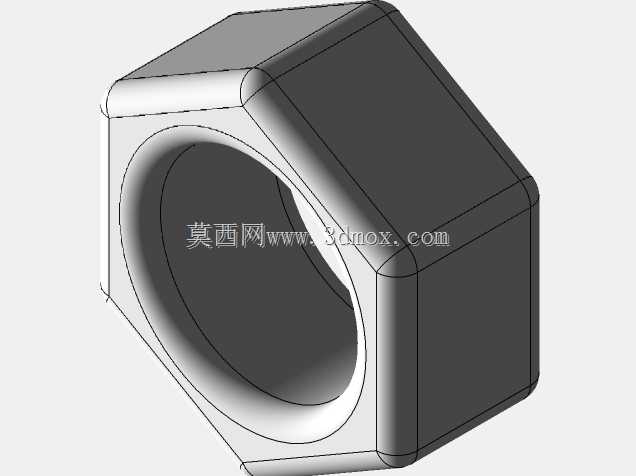

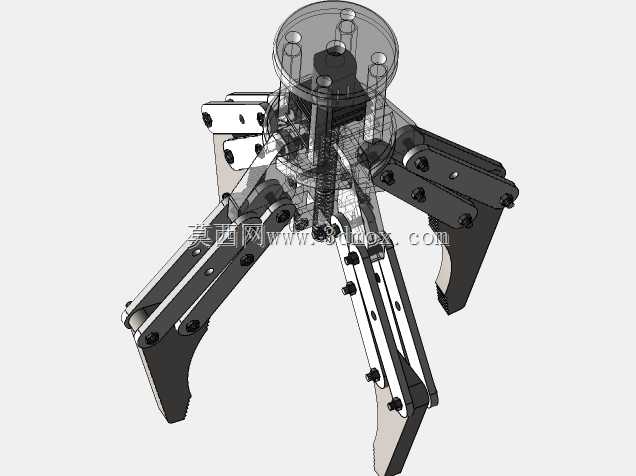

　　设计思路上，整体采用中心对称布局，四个爪臂沿安装法兰轴线呈90度均匀分布，保证开合过程中各爪的运动轨迹完全同步，夹持力沿工件周向均匀分布，不会出现偏载导致的工件歪斜；传动部分采用梯形丝杆配合铜质传动螺母，具备反向自锁特性，当动力输入中断时，夹爪可保持当前夹持位置，不会因工件自重出现松脱，无需额外增加抱闸机构即可满足断电保压的使用需求；铰接位置全部采用不锈钢销轴配合耐磨衬套，减少长期往复运动带来的铰接间隙，保证夹爪开合的重复定位精度，爪臂主体采用高强度铝合金加工，在保证结构强度的前提下降低整体重量，减少机械臂末端的负载余量占用。

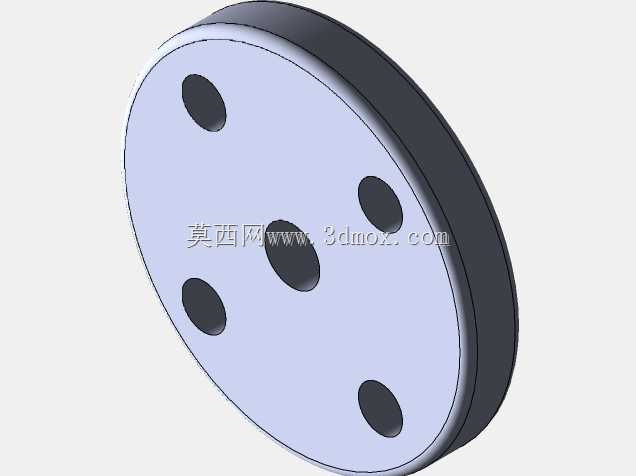

　　安装边界方面，尾部的标准法兰接口可直接适配主流协作机器人、小型工业机器人的末端安装尺寸，法兰端面预留的定位销孔可保证安装同轴度，避免夹爪安装偏斜导致的夹持中心与机器人法兰中心偏移；整体开合行程覆盖直径20mm到120mm的工件夹持范围，爪臂完全收拢时整体外径不超过130mm，完全张开时最大外径不超过240mm，可在狭窄的工装空间内完成作业，不会与周边的夹具、输送线结构产生运动干涉；爪端的夹持面做了可更换设计，可根据不同的工件材质更换橡胶垫、硅胶垫、硬质合金齿面等不同材质的接触块，无需更换整个爪体即可适配不同的作业场景。

　　在实际选型适配时，需要注意该夹爪的单爪夹持力与输入扭矩的对应关系，当用于夹持较重工件时，可匹配带减速比的伺服旋转动力输出件，提升整体夹持力；用于夹持易碎薄壁工件时，可在动力输入端增加扭矩限制模块，避免夹持力过大造成工件破损；夹爪内部的传动丝杆位置预留了润滑注油通道，日常维护时可直接通过注油孔添加润滑脂，无需拆解整个夹爪结构，降低现场维护的工作量。该结构的连杆铰接点全部做了密封防尘设计，可适配有少量粉尘的普通工业车间环境，若用于洁净车间作业，可在铰接位置增加无油润滑衬套，避免润滑脂挥发对洁净环境造成影响。
