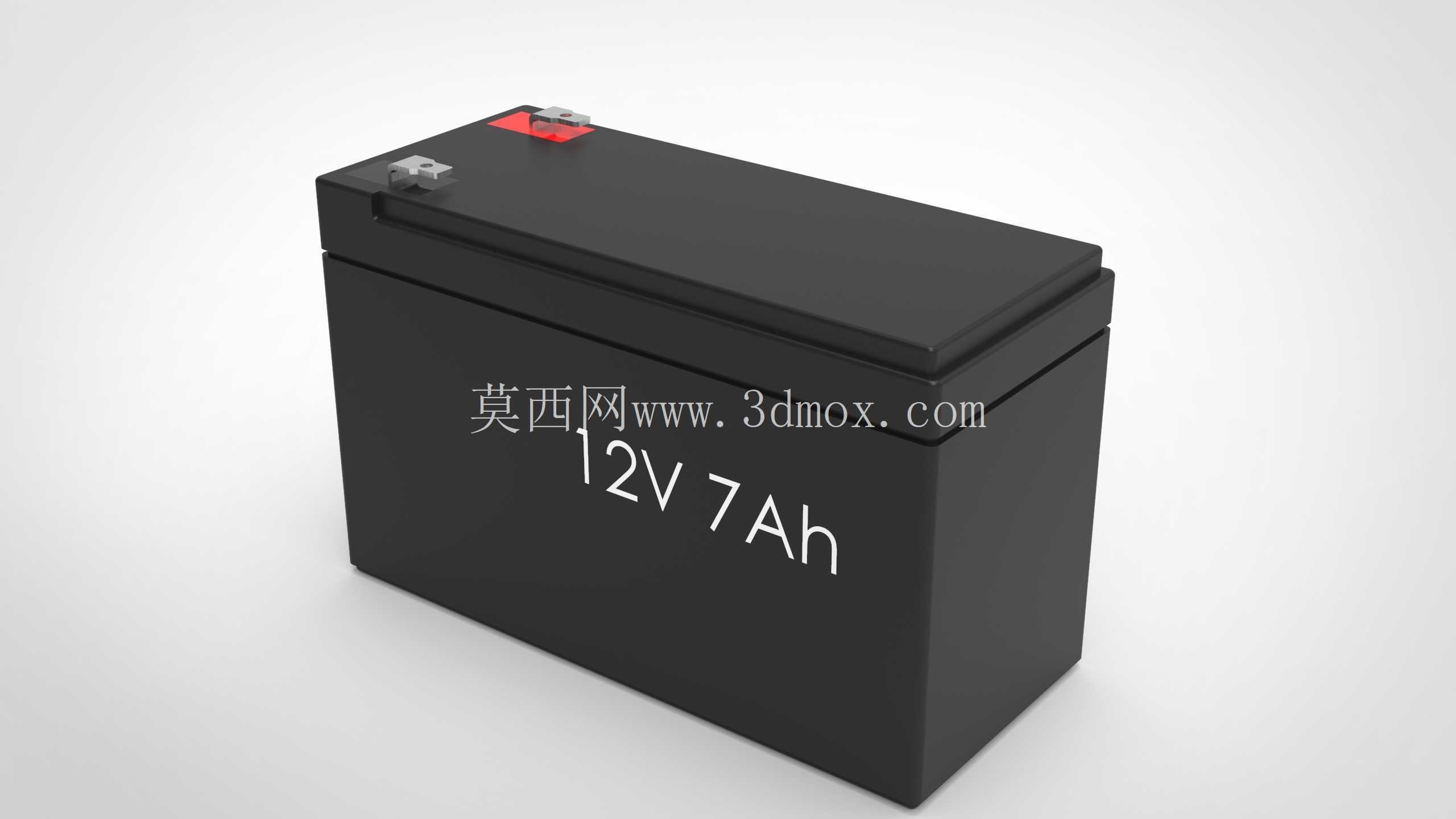

密封式12V7AH铅酸UPS储能电池结构

　　在中小功率备用供电场景里，这类12V7AH密封铅酸电池是应用覆盖度极高的储能部件，常见于桌面级UPS不间断电源、小型安防监控后备供电单元、消防应急照明回路、电动代步车辅助电源、儿童电动玩具动力源，还有部分工业控制机柜的掉电保护模块里，承担着市电中断后短时间持续供电、平滑供电波动的核心作用。不同于开口式铅酸电池需要定期补充电解液的维护需求，密封结构的设计让这类电池可以做到卧装、侧装适配不同设备的内部空间，不会出现电解液渗漏的问题，日常运维几乎零成本，很适合分散布置、无人值守的供电点位使用。从结构设计逻辑来看，整个电池壳体采用抗冲击ABS材质注塑成型，壳体壁厚均匀控制在2.5mm左右，既可以承受内部极板化学反应产生的轻微气压波动，也能抵御日常安装、搬运过程中的磕碰剐蹭，壳体上沿的密封槽配合环氧树脂胶封工艺，把内部极群、电解液完全封闭在壳体内，顶部仅预留两个极柱端子和一个微型安全阀，安全阀的开启压力经过精准调校，当内部气压超过安全阈值时会自动泄压，压力回落之后自动复位密封，完全避免正常使用过程中的酸雾溢出。

　　电池顶部的两个极柱采用铅锑合金压铸成型，正极端子带有红色标识块做极性区分，端子表面做了镀锡处理，降低接线时的接触电阻，同时避免长期使用出现氧化锈蚀导致的接触不良问题，端子的安装孔位尺寸适配通用的6mm接线端子，不管是UPS内部的铜排连接还是外部导线压接，都能直接匹配通用紧固件，不需要额外做转接处理。尺寸层面，这类电池的长宽高边界是经过行业通用化规范统一的，长度控制在151mm左右，宽度在65mm上下，总高度含端子在94mm左右，底部没有突出的安装脚，整个壳体是规整的长方体结构，安装时可以直接嵌入设备预留的电池仓内，配合通用的电池固定压条或者魔术贴绑带就能完成固定，不需要定制特殊的安装支架，不管是替换同规格旧电池，还是新设备做结构预留，都可以直接套用这个尺寸边界做仓体设计，不需要额外做适配调整。

　　建模过程中需要重点关注几个结构细节：一是壳体上盖和下壳的配合止口，这个位置的台阶差是1.2mm，胶封之后整个外表面是齐平的，建模时不能做成直接平面对接，否则和实际生产的密封结构不符；二是极柱的突出高度，端子顶面距离上盖表面的高度是8mm，这个尺寸直接影响接线空间的预留，如果建模时尺寸偏差过大，后续做设备整体装配时会出现端子和上盖上方的结构件干涉的问题；三是壳体侧面的加强筋，四条竖向棱边做了R3的圆角过渡，侧面分布有4条高度0.8mm的竖向加强筋，既可以提升壳体的结构强度，避免堆叠存放时出现壳体鼓胀变形，也能在电池装入仓体时起到导向作用，减少壳体和仓壁的摩擦阻力。

　　从实际选型适配的角度来说，这个容量规格的电池在25摄氏度环境下，以0.1C电流放电可以持续10小时左右，刚好覆盖大部分民用、小型工业场景的短时备电需求，密封结构的设计让它可以在-10摄氏度到40摄氏度的环境区间内正常工作，不需要额外做保温、防漏处理，相比同容量的锂电池，它的抗过充、抗过放能力更强，不需要搭配复杂的电池保护板，直接搭配简单的充放电控制电路就能稳定工作，这也是它在中小功率备电场景长盛不衰的核心原因。做三维结构设计时，除了还原外部的可见结构，还要考虑内部极群的排布空间，壳体内部的腔体尺寸要预留足够的极群安装空间，极板和壳体内壁之间要预留2mm左右的间隙，用来容纳吸附电解液的玻璃纤维棉，这个间隙尺寸如果预留不足，实际生产时会出现极群装入困难，或者壳体受压鼓胀的问题；顶部安全阀的位置要避开极柱的安装区域，同时要和上盖的内部加强筋错开，保证泄压通道顺畅，不会被内部结构件堵塞。
