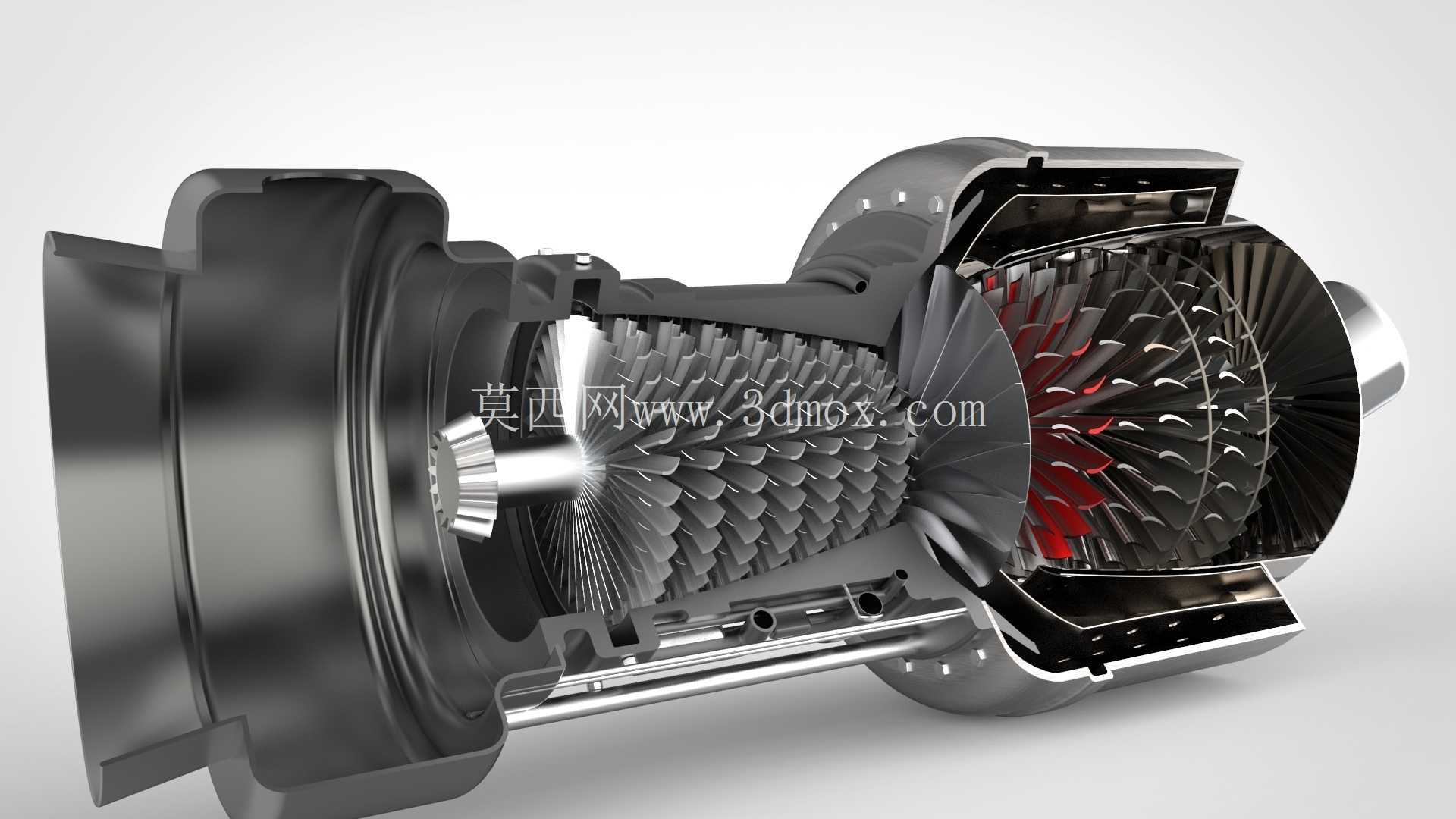

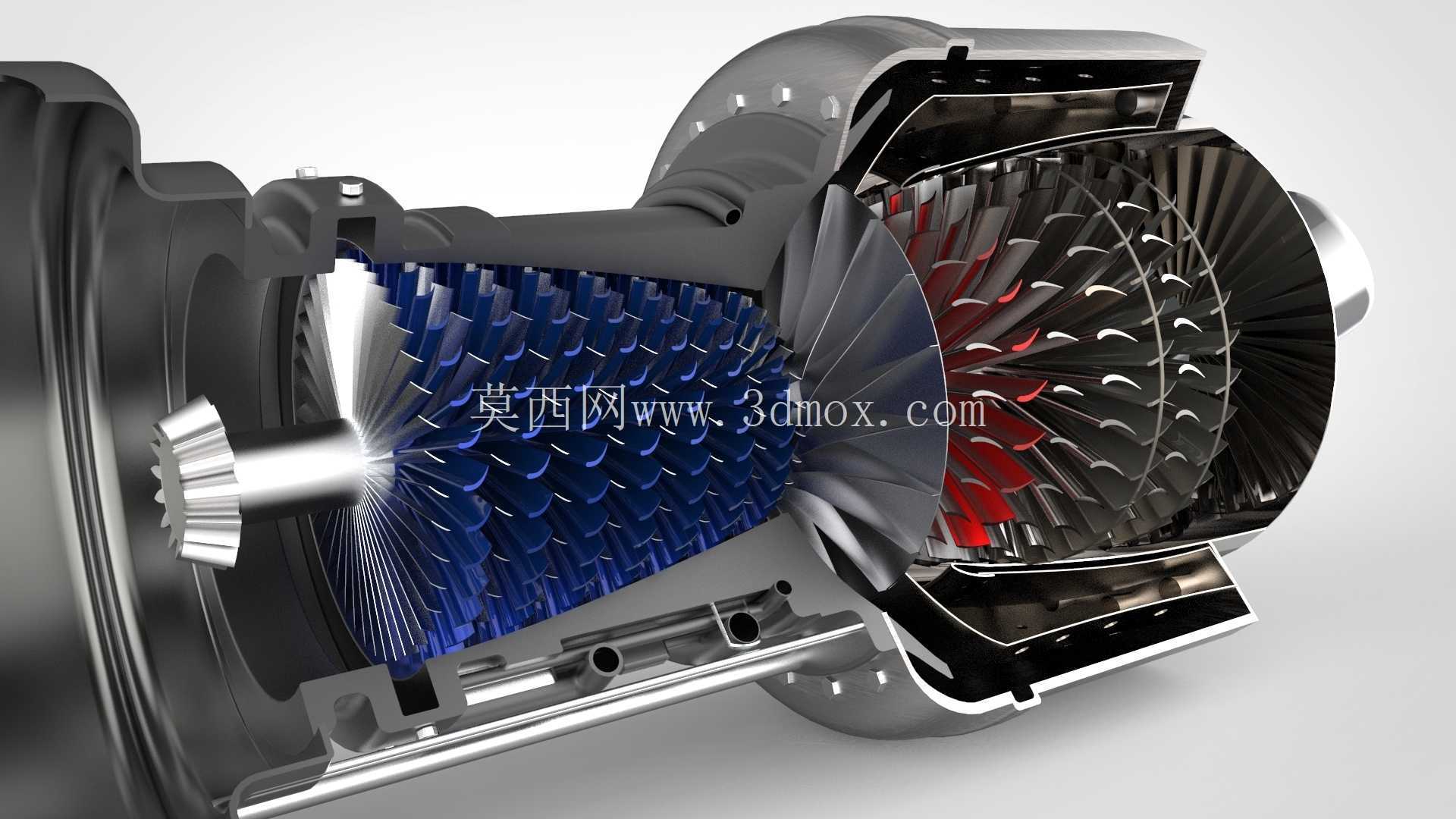

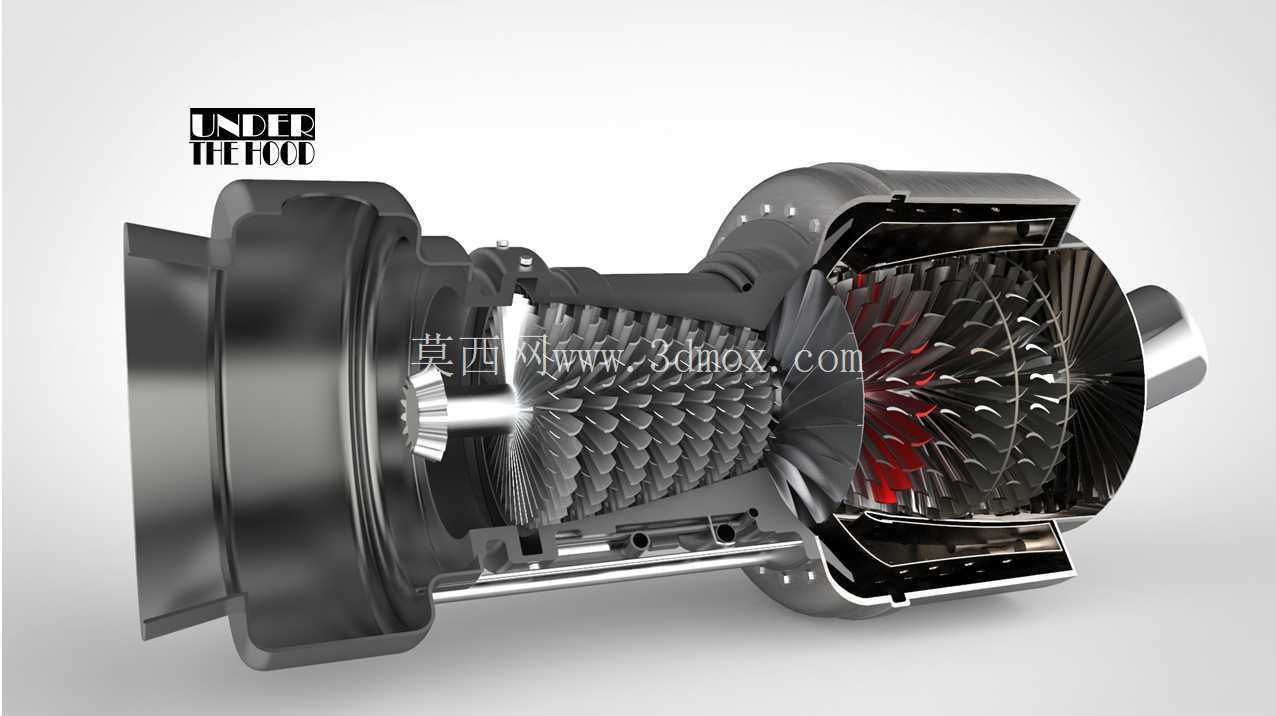

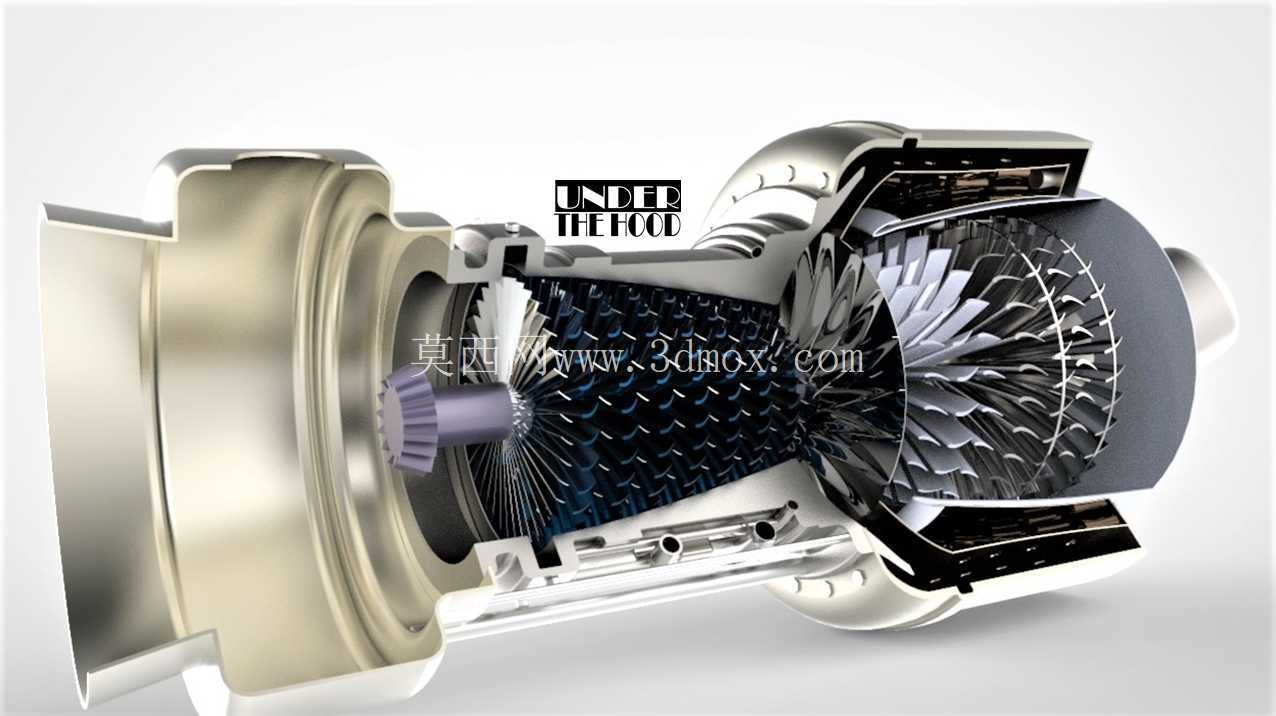

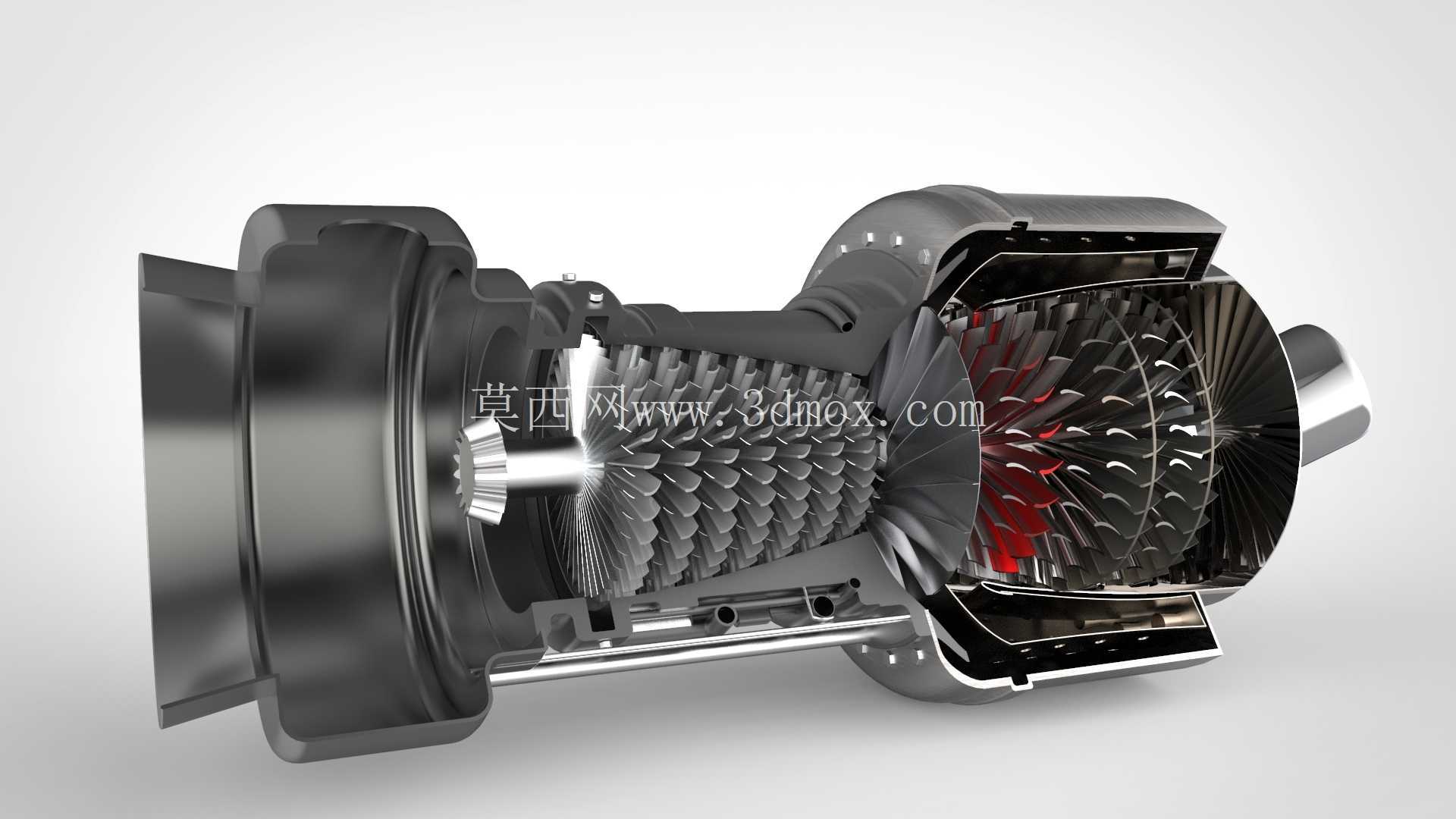

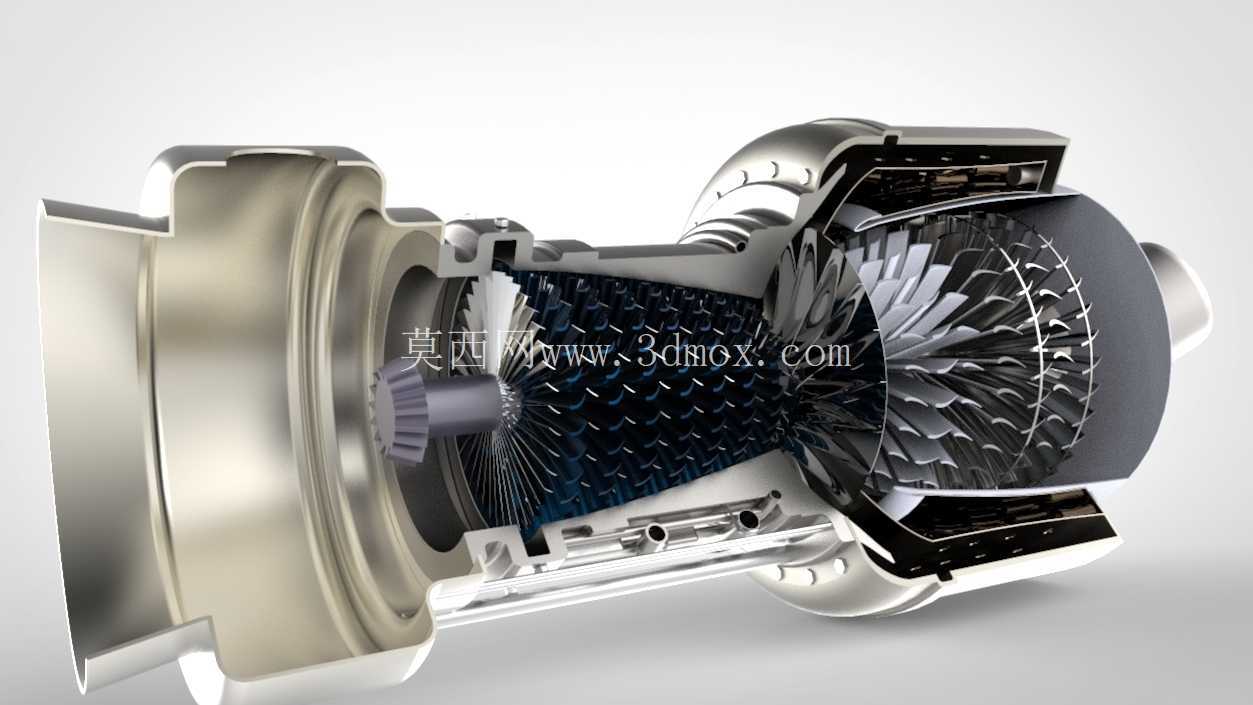

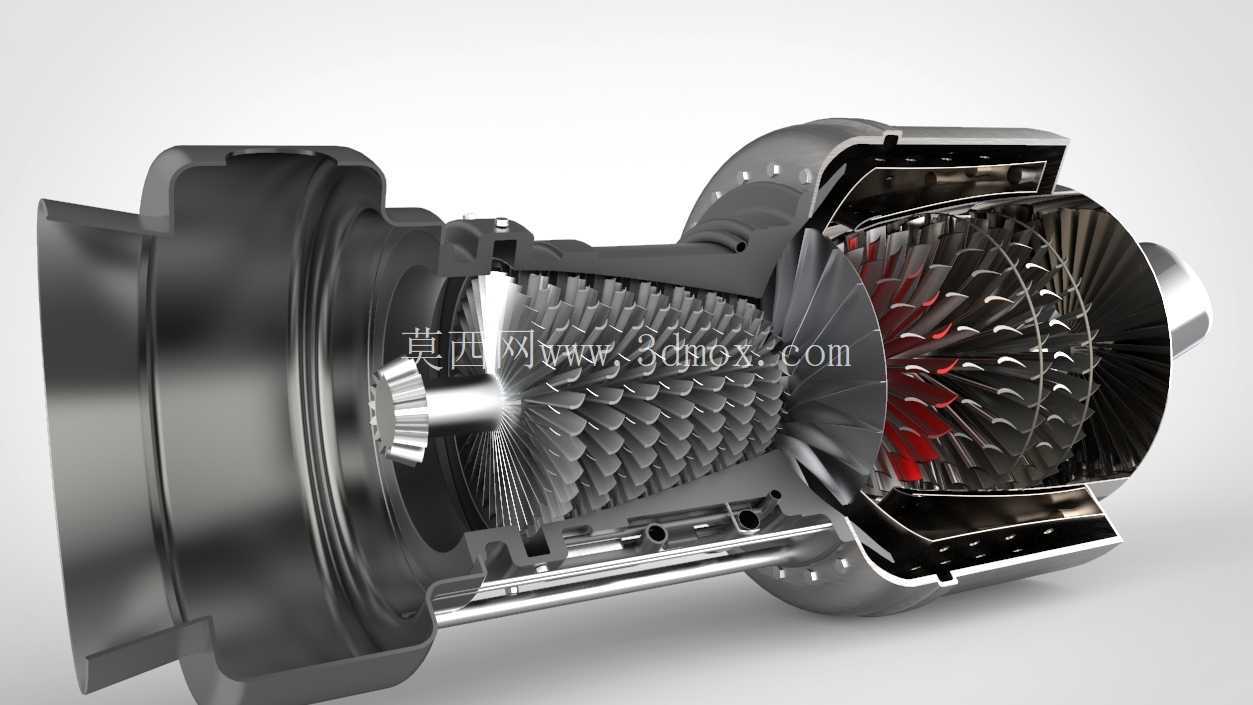

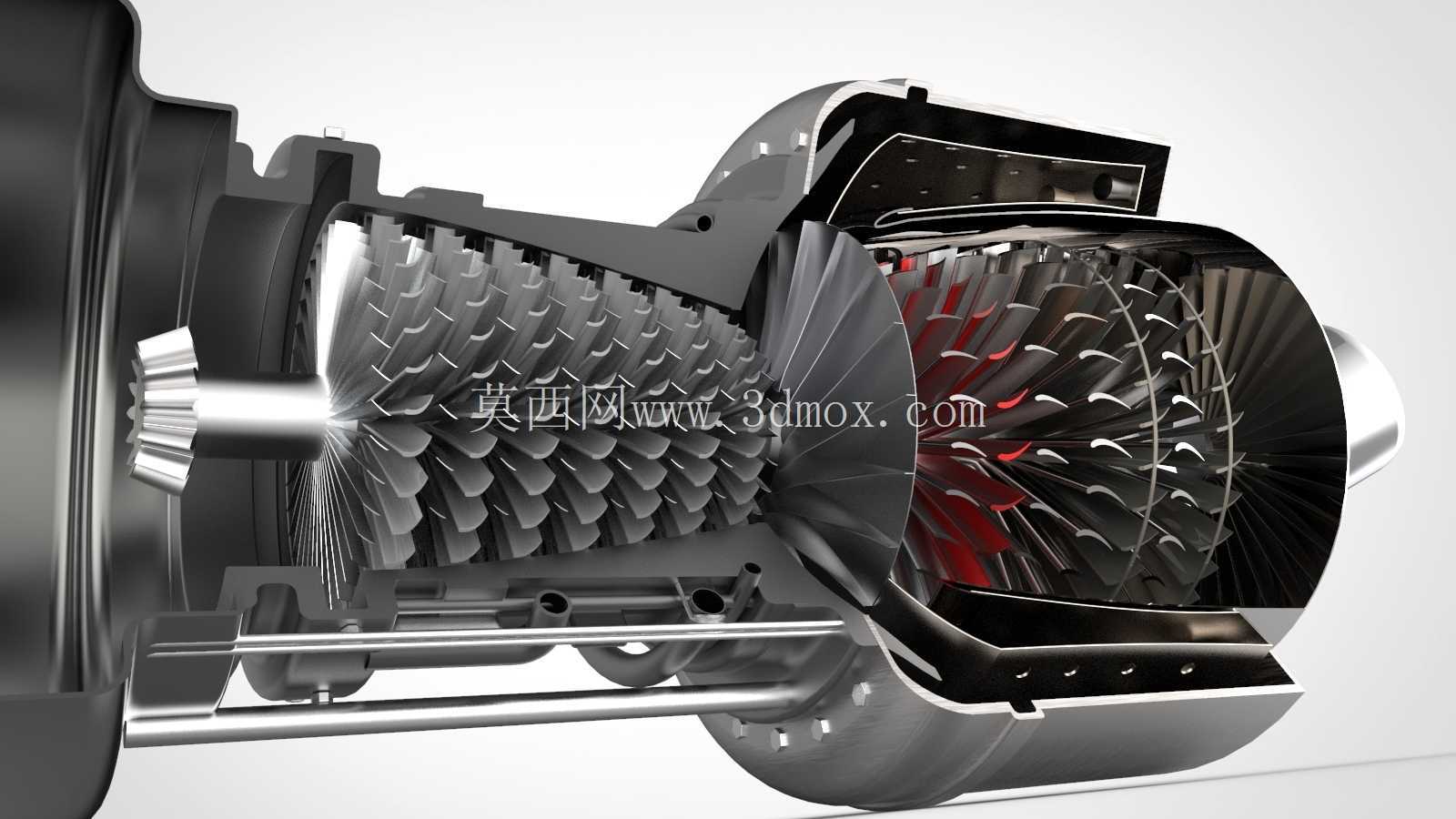

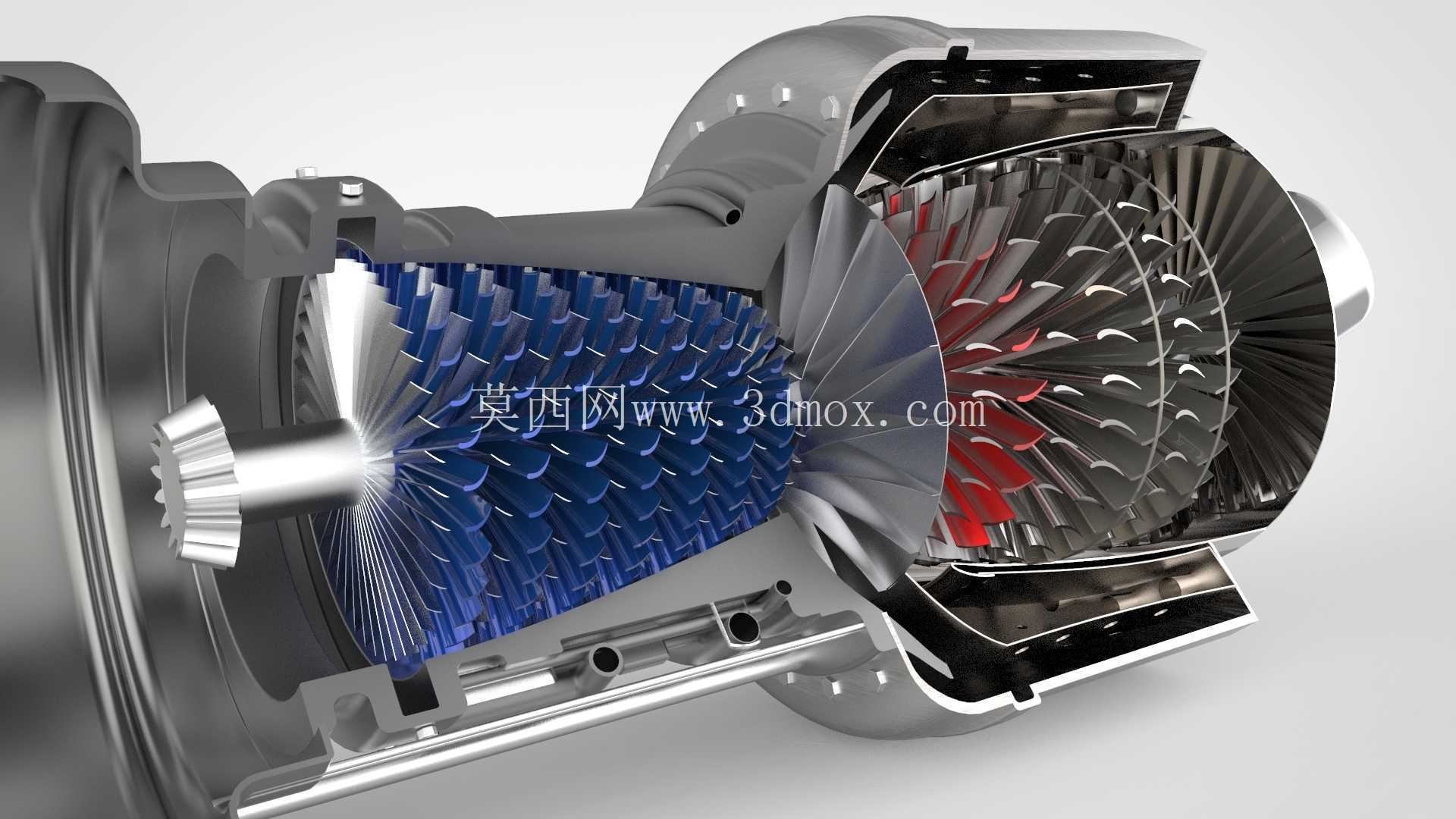

直升机涡轮轴发动机剖面结构展示

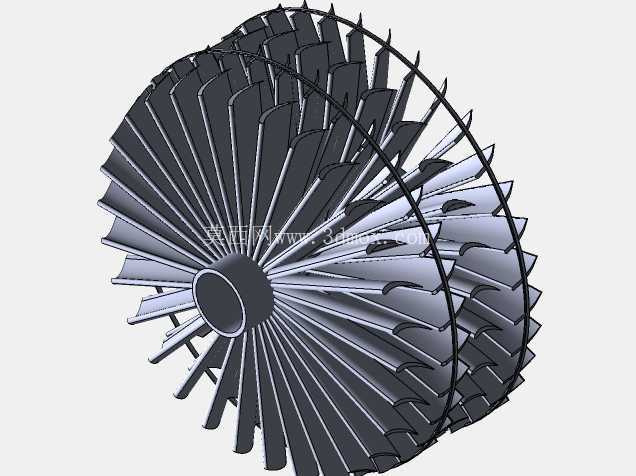

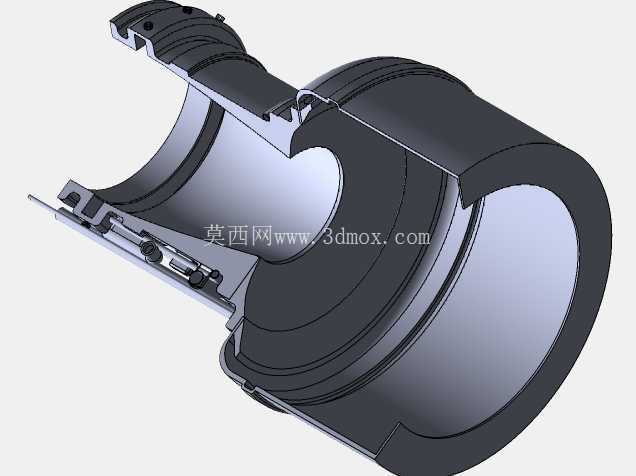

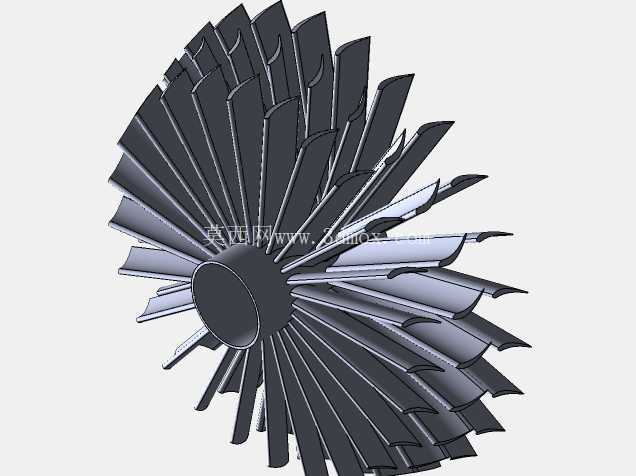

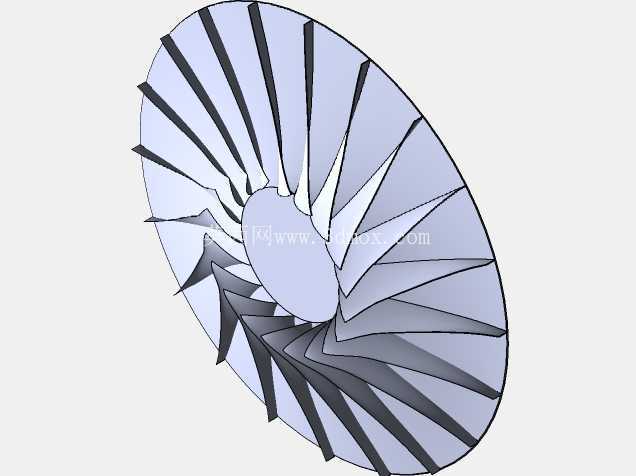

　　这款涡轮轴发动机的剖面结构，完整呈现了压气机多级叶栅、涡轮做功段与定子导向组件的排布逻辑，可直接用于航空动力类装备的结构教学、原理演示场景，也能为中小型直升机动力选型、改装设计提供直观的结构参考。从实际用途来看，涡轮轴发动机核心是将燃气做功的能量通过输出轴传递给旋翼系统，区别于涡喷涡扇的推力输出逻辑，其设计上更侧重轴功率输出的稳定性，剖面展示的多级轴流压气机采用渐缩流道设计，每一级叶栅的安装角都匹配对应压比下的气流攻角，避免低速工况下出现喘振边界收窄的问题。设计思路上，该剖面保留了核心机的主要承力机匣结构，压气机段与涡轮段的同心度定位通过中介机匣的安装边实现，定子叶片的周向排布角度经过气流耦合计算，

　　可将压气机出口的紊流整理为均匀轴向气流送入燃烧室，虽然剖面未完整呈现燃烧室与燃油喷嘴细节，但核心转动件的轴系支撑位置、轴承安装位都做了结构还原，能清晰看到高压涡轮与低压涡轮的对转布局逻辑，可降低轴系转动时的陀螺力矩，适配直升机机动飞行时的姿态变化需求。从安装边界来看，该动力单元的前端输出轴采用花键连接结构，可匹配不同减速比的主减速器输入接口，机匣外侧的安装吊耳位置预留了通用安装孔位，可适配1-2吨级轻型直升机的动力舱安装尺寸，压气机进气端的流道直径与涡轮排气段的扩张角都符合常规涡轴发动机的尺寸规范，建模时还原了叶片的叶型扭转角度，每一级涡轮叶片的气冷通道入口位置也做了示意，

　　能帮助结构设计人员快速理解涡轴发动机的气路走向与功率传递路径。在实际工程应用中，这类剖面模型可用于新入职设计人员的结构认知培训，也能作为直升机动力改装方案的结构验证参考，对照模型可快速梳理出压气机清洗、涡轮叶片检查等维护作业的可达性位置，轴系的支点排布也能为同类型小型涡轴的轴承选型提供参考，避免出现轴系临界转速与工作转速区间重合的问题。
