径流式涡轮叶轮三维结构设计作品

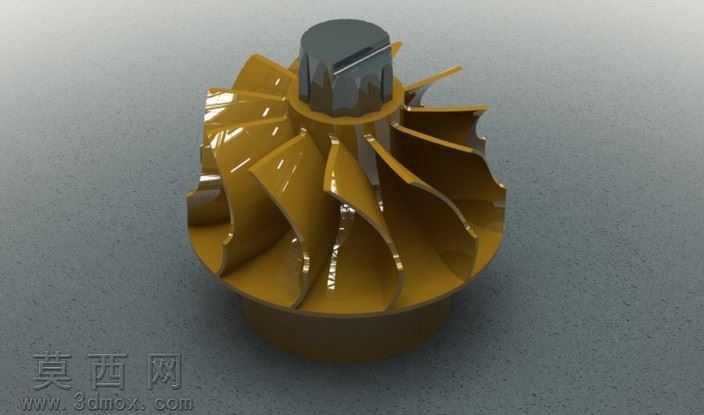

本作品为径流式涡轮叶轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循涡轮机械的气动设计逻辑与结构力学要求开展设计。建模初期先完成基准轴与基准面的搭建，以叶轮中心回转轴线为核心基准，确定轮盘的轴向尺寸、径向轮廓，先构建出轮盘的回转基体，轮盘上部设计有带开槽的圆柱轴段，用于实现与转轴的周向定位与扭矩传递，轴段的开槽尺寸匹配标准平键的装配公差，保证后续装配的适配性。叶片建模采用曲面建模与实体加厚结合的方式，先根据涡轮气动流道的设计要求绘制单只叶片的翼型截面线，沿径向从轮盘外缘向中心方向按气流偏转角度依次排布不同高度、不同弯掠角度的截面轮廓，通过放样曲面生成单只叶片的光滑曲面，曲面曲率经过反复调整，保证气流沿叶片表面流动时无明显滞止区，降低流动损失。完成单只叶片建模后，通过圆周阵列命令，按照设计的叶片数量绕中心回转轴完成整周叶片的阵列，阵列过程中严格保证每只叶片的角度间距一致，避免因阵列偏差导致的动平衡问题。轮盘与叶片的衔接位置做了平滑的圆角过渡处理，消除应力集中隐患，提升叶轮整体的结构强度，适配高速旋转工况下的受力要求。材质与渲染阶段，为轮盘与叶片赋予了亮面金属烤漆材质，模拟涡轮部件常用的高温防护涂层质感，调整材质的反光度、粗糙度参数，还原涂层表面的高光反射效果；中心轴段赋予深灰色金属材质，模拟调质处理后的合金钢表面质感，区分不同部件的材质属性。渲染阶段采用工作室柔光环境，添加柔和的环境反射效果，清晰呈现叶片表面的曲面曲率变化与轮盘的轮廓细节，多角度展示叶轮的整体结构。该叶轮结构可适配小型涡轮增压器、微型燃气轮机等动力设备的核心部件需求，建模过程中所有特征均保留参数化关联，可根据不同的流量、转速参数快速调整叶片数量、弯掠角度、轮盘尺寸，大幅提升同类型部件的设计迭代效率，模型的装配结构完全符合机械加工与装配的工艺要求，可直接用于后续的工程图生成、仿真分析与加工试制环节。
