佩尔顿水轮机转轮精密三维结构设计

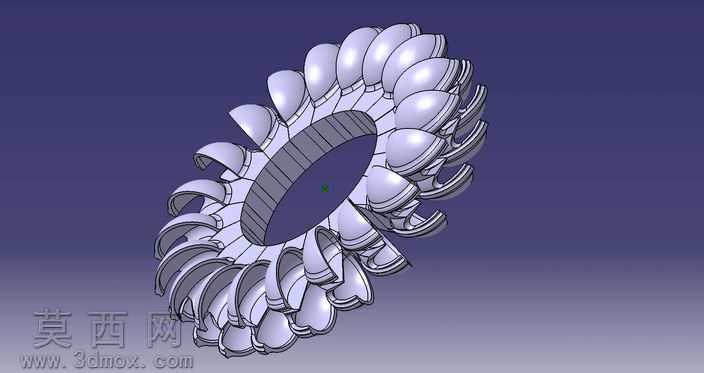

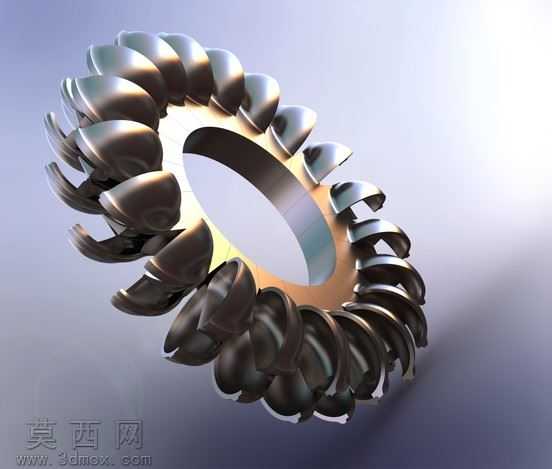

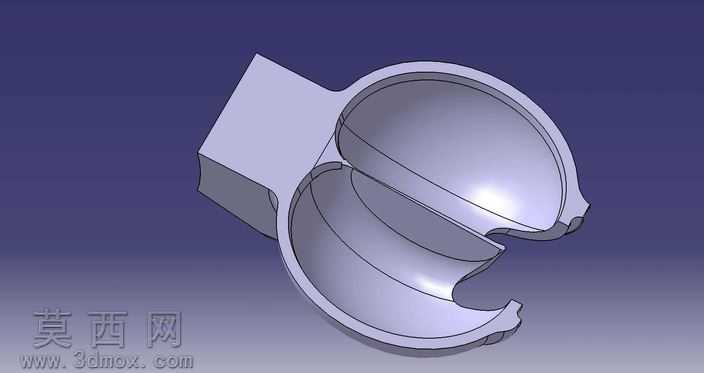

本作品为佩尔顿水轮机核心转轮部件的三维设计成果，建模阶段依托主流三维CAD软件完成全参数化构建，首先以水轮机水力设计参数为基准，绘制轮盘的基准回转曲面，通过计算单个水斗的水力型线坐标，精准勾勒出水斗的进水边、出水边以及斗叶曲面轮廓，保证水斗的曲面曲率完全匹配高压水流的冲击做功角度。建模过程中采用阵列特征完成整圈水斗的均匀排布，严格控制相邻水斗的间距与安装角度，避免运转过程中出现水流干涉的问题，同时对轮盘中心的安装定位孔、连接止口做了精细化的结构还原，预留了与主轴装配的公差配合间隙，保证模型可直接用于后续的装配仿真验证。材质渲染阶段，针对转轮常用的不锈钢基材做了材质参数调试，还原了金属基材的磨砂金属质感，对水斗表面做了轻微的抛光质感处理，模拟实际加工后的表面光洁度，轮盘与水斗衔接的过渡区域做了倒角与圆角处理，还原真实零件的工艺结构，避免应力集中的结构缺陷。设计过程中重点考量了佩尔顿轮的做功逻辑，每个水斗的曲面都经过反复调整，确保水流冲击水斗时能够顺畅完成能量转换，将水流的动能最大程度传递给转轮，轮盘的辐板厚度根据受力仿真结果做了优化，在保证结构强度满足高速运转要求的前提下，尽可能降低整体重量，减少转动惯量带来的能耗损失。渲染输出阶段采用工作室级别的光照环境，通过多角度的光源布置凸显水斗曲面的流畅弧度与金属质感，清晰展示转轮整体的环形排布结构，让观看者能够直观理解佩尔顿轮的构造特点与工作原理，模型的所有结构特征都可编辑，能够直接用于后续的工程出图、仿真分析以及3D打印验证，为水轮机相关的设计研发、教学演示提供精准的三维数字模型支撑。
