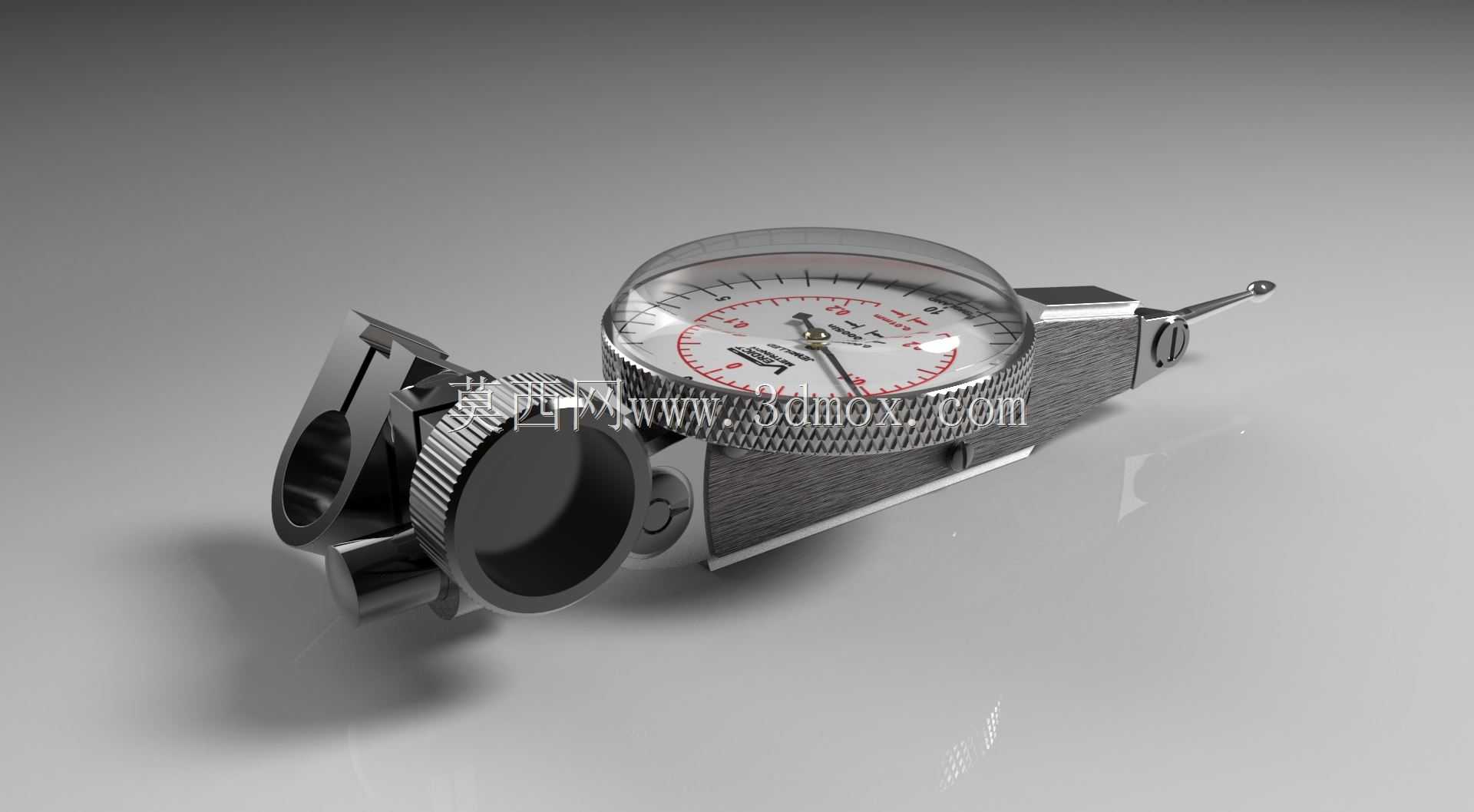

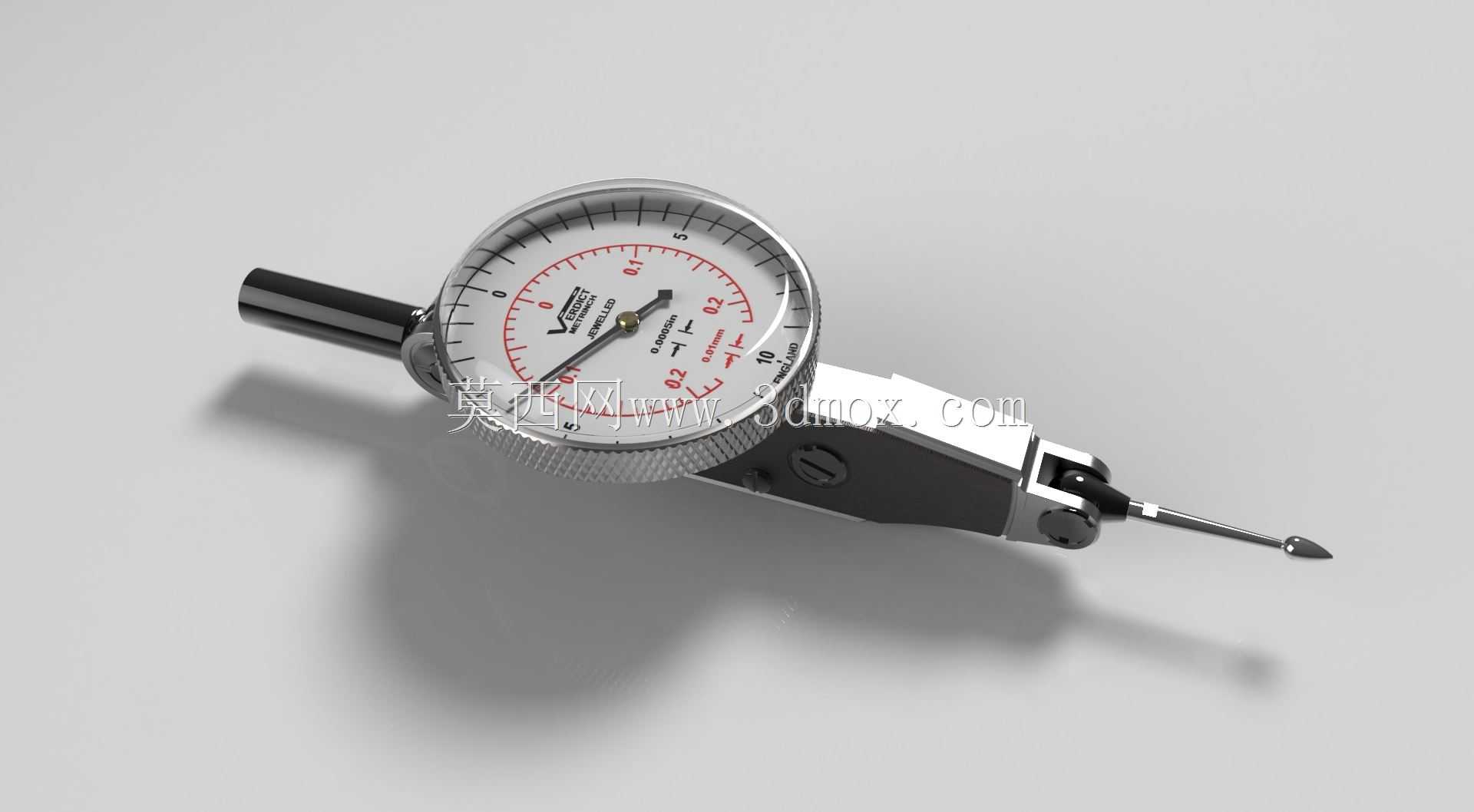

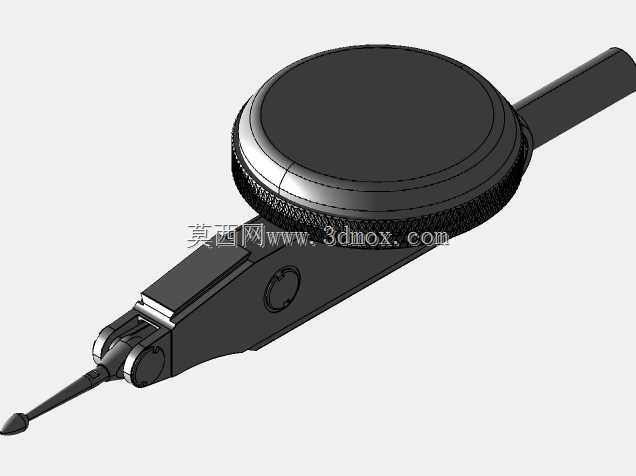

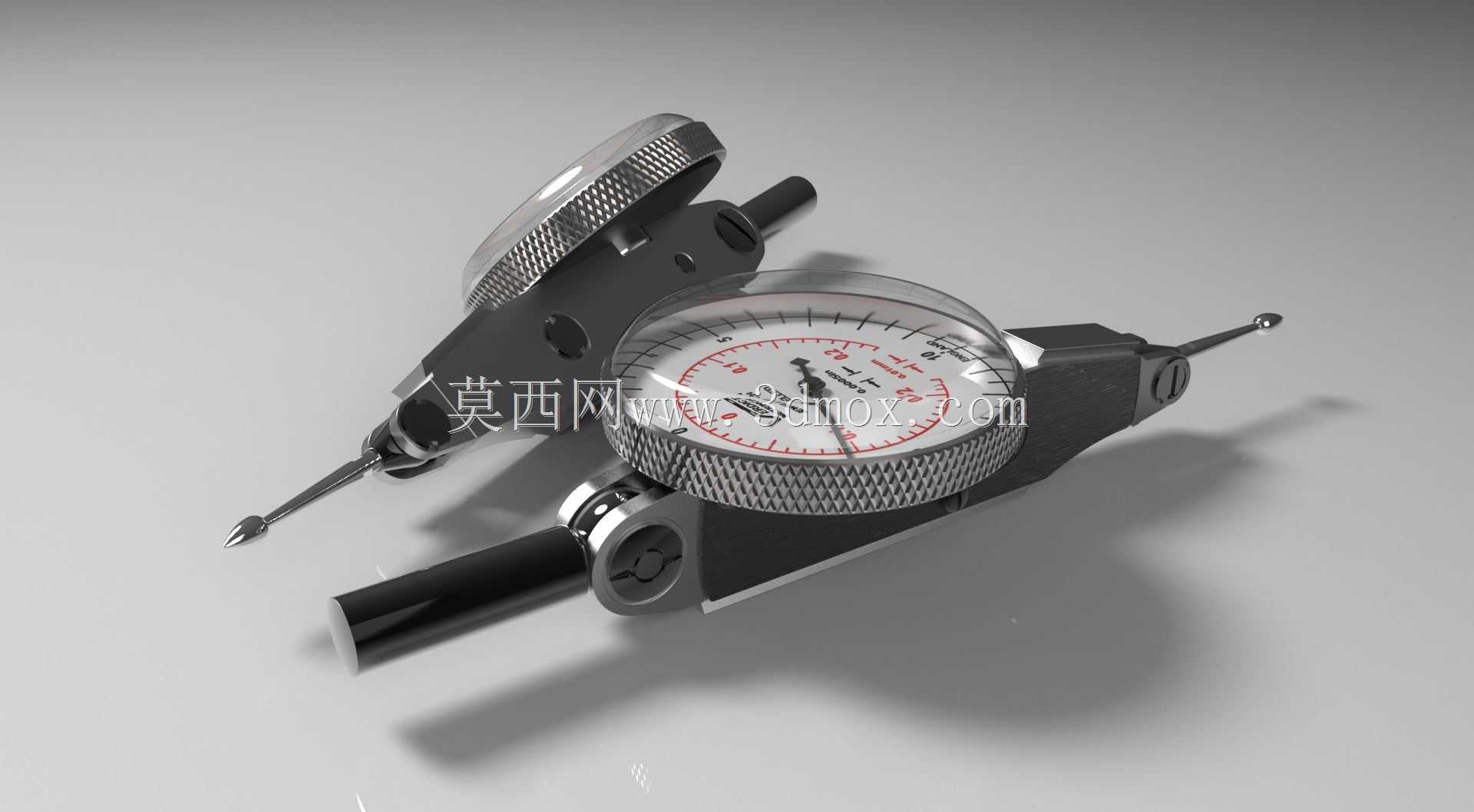

杠杆式千分表精密测量工具三维结构

这款杠杆式千分表是机械加工、设备装配、精度校准场景中不可或缺的接触式精密测量器具，主要用于检测工件的形位公差、装配间隙、跳动偏差以及微小位移量，在模具修配、机床校准、精密零部件装配、产品质量抽检环节应用广泛，能够完成普通百分表难以伸入的狭窄空间、侧面位置、深孔内部的测量作业，适配多场景的复杂检测需求。从功能特性来看，该款千分表通过测针接触被测表面，将被测件的微小直线位移通过内部传动机构转化为表盘指针的旋转运动，清晰直观地读取测量数值，测头可多角度偏转，能够适配不同方位的测量点位，无需反复调整表架安装角度，大幅提升现场检测的操作效率。设计层面，整体结构遵循人体工学与实用优先的原则，握持部位做了防滑贴合处理，表圈采用防滑滚花设计，方便操作人员快速旋转表盘完成零位校准；表盘采用高对比度刻度设计，长指针指示分度值读数，短指针指示量程累计数值，刻度线清晰醒目，可快速识别读数减少视差误差；测杆部分采用耐磨硬质合金材质，长期接触被测工件也能保持测头精度，降低长期使用的磨损损耗。外形与安装边界上，整体结构紧凑小巧，表体直径适配通用表架的装夹尺寸，夹持柄采用标准直径规格，可直接适配市面上绝大多数磁性表架、高度尺的装夹接口，无需额外定制转接配件；测针的摆动行程覆盖常规小量程精密测量需求，安装时只需保证测头与被测表面保持合适的接触压力，预留足够的摆动余量即可完成装夹，无需复杂的调试步骤。在实际生产应用中，这类杠杆千分表常配合磁性表座固定在机床床身、工件台架上，用于检测轴类零件的径向跳动、端面跳动，平板类零件的平面度，装配过程中零部件的同轴度、平行度偏差，也可用于设备调试时的进给精度校验，是保障精密加工与装配精度的核心辅助量具，其结构设计充分考虑了车间现场的使用环境，抗轻微磕碰的表体结构、密封防护的表盘设计，能够适配生产现场复杂的使用工况，长期保持稳定的测量精度。
