专业绘图圆规套装收纳组合结构设计

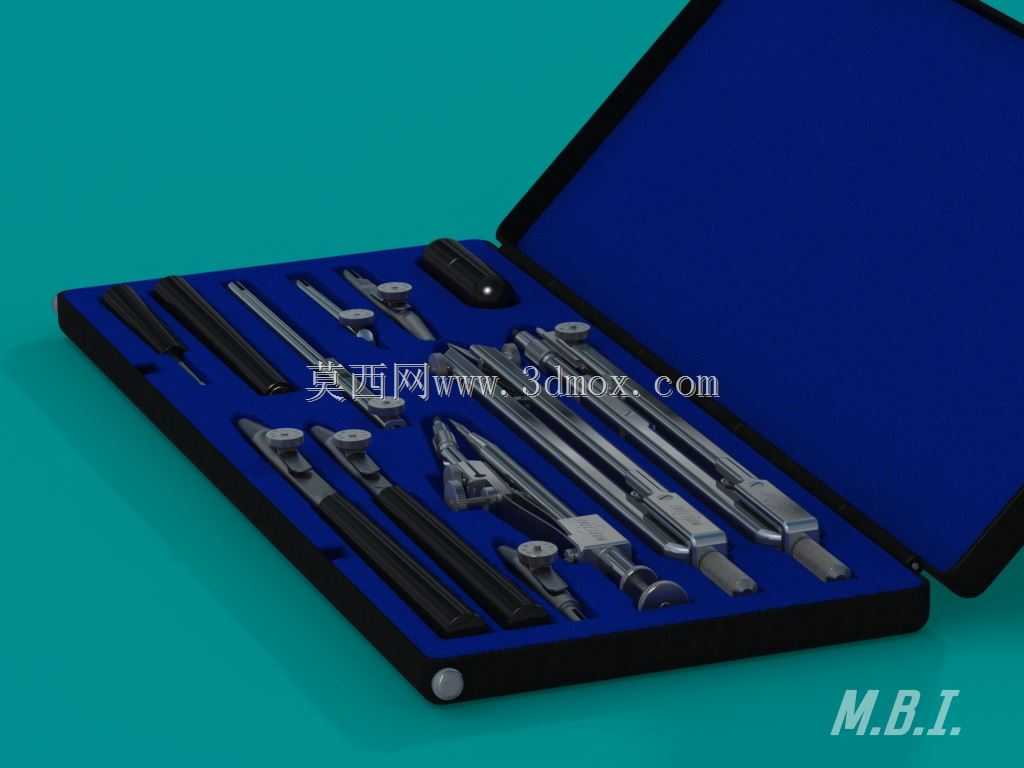

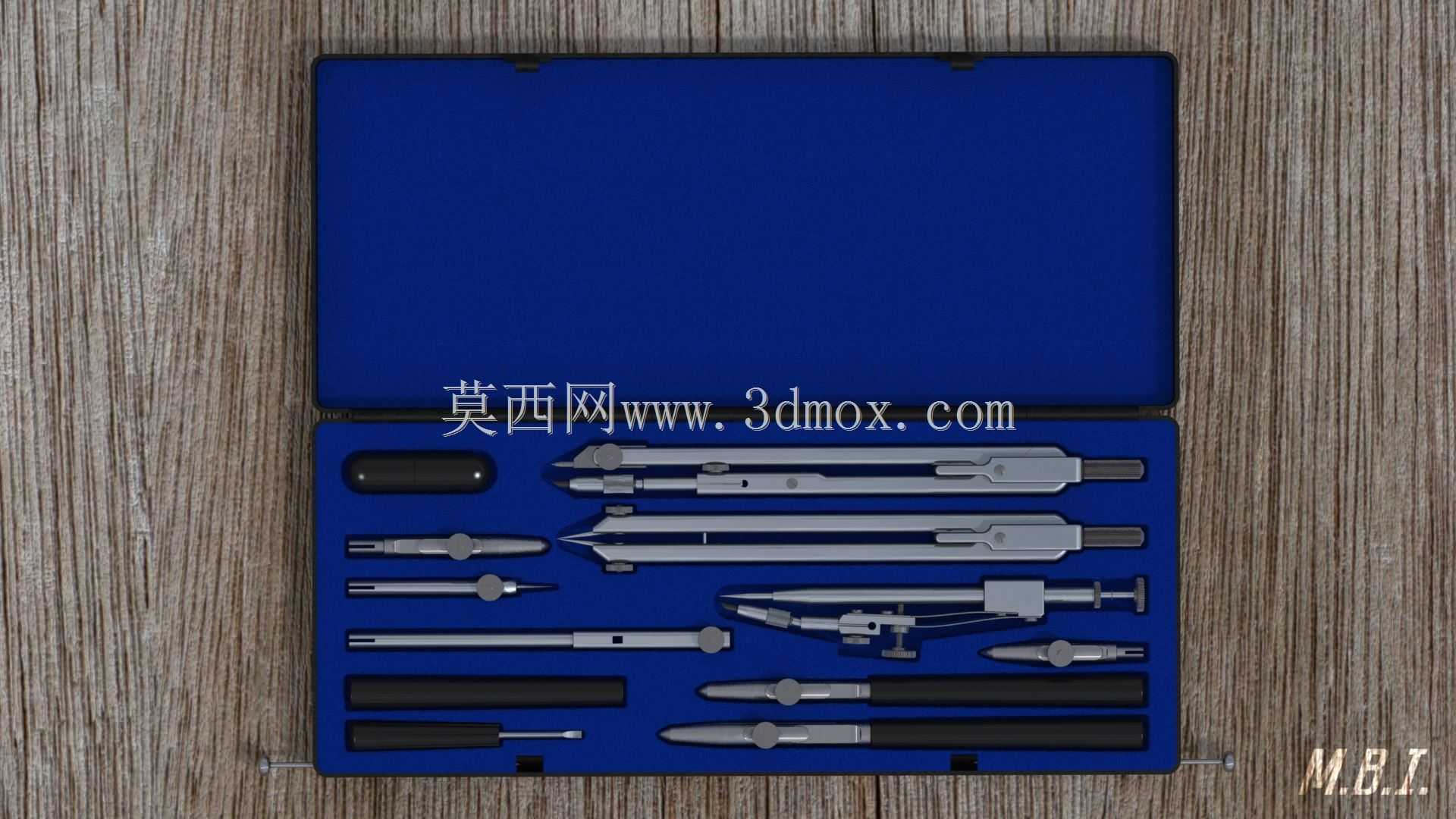

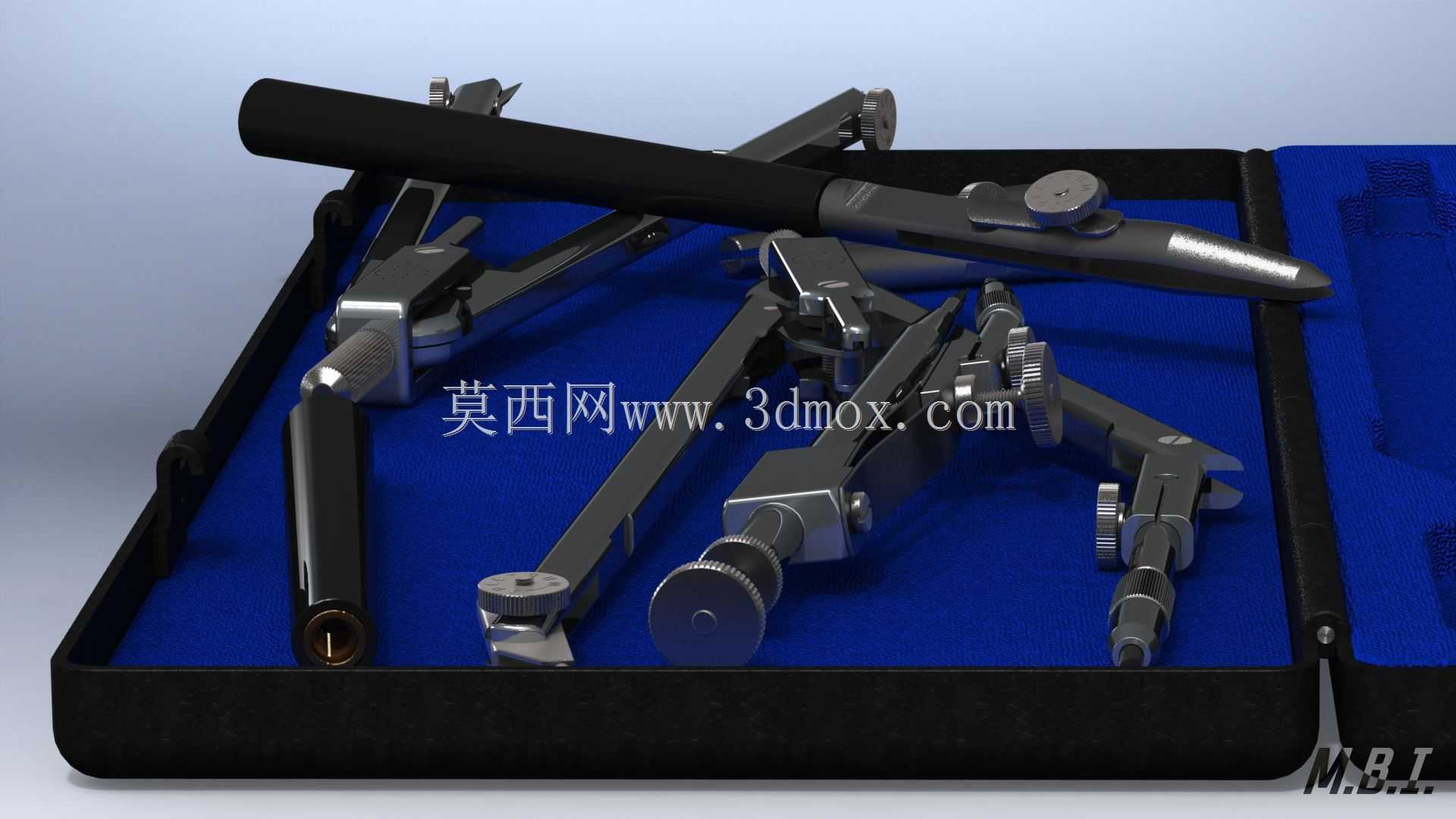

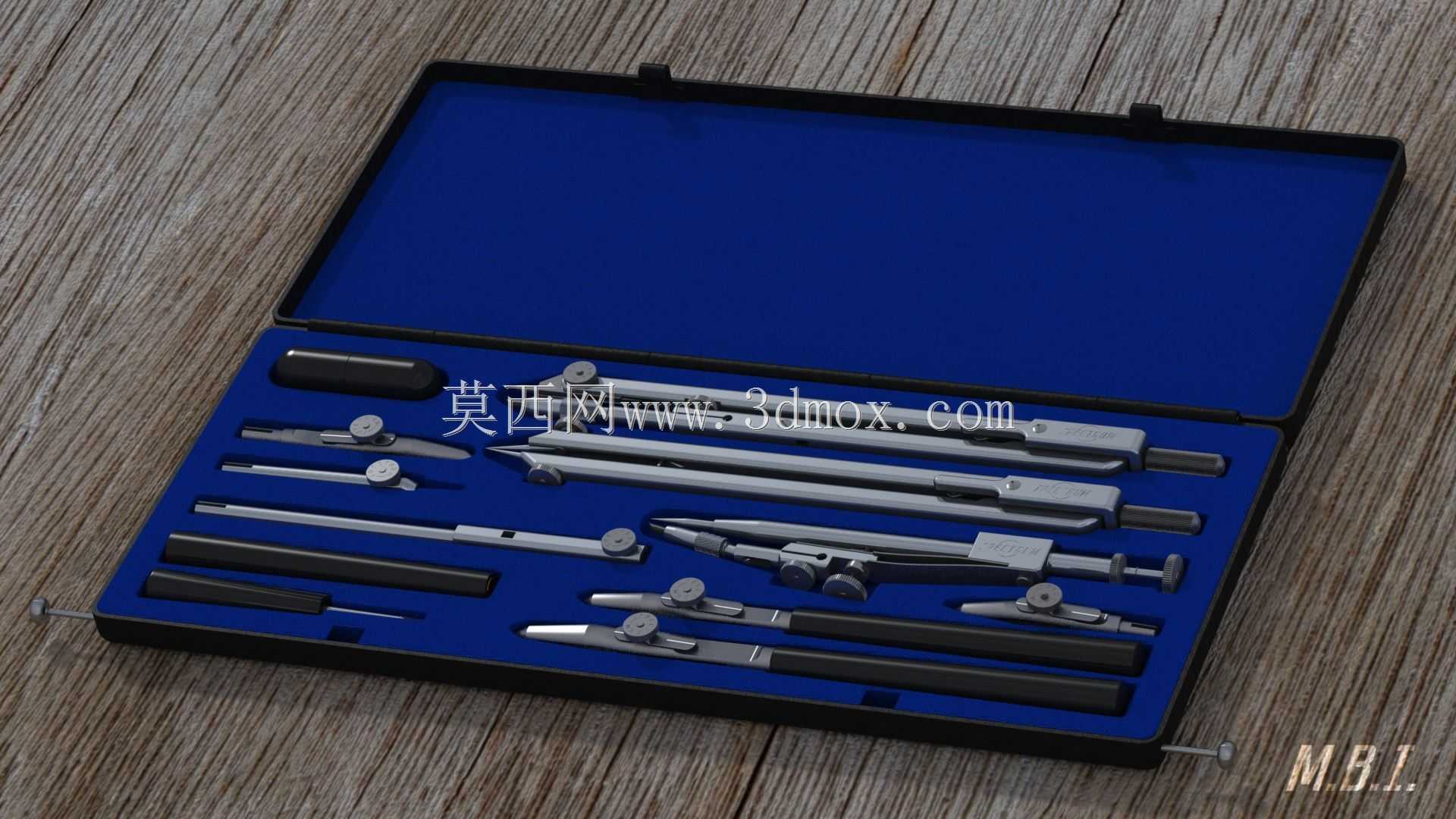

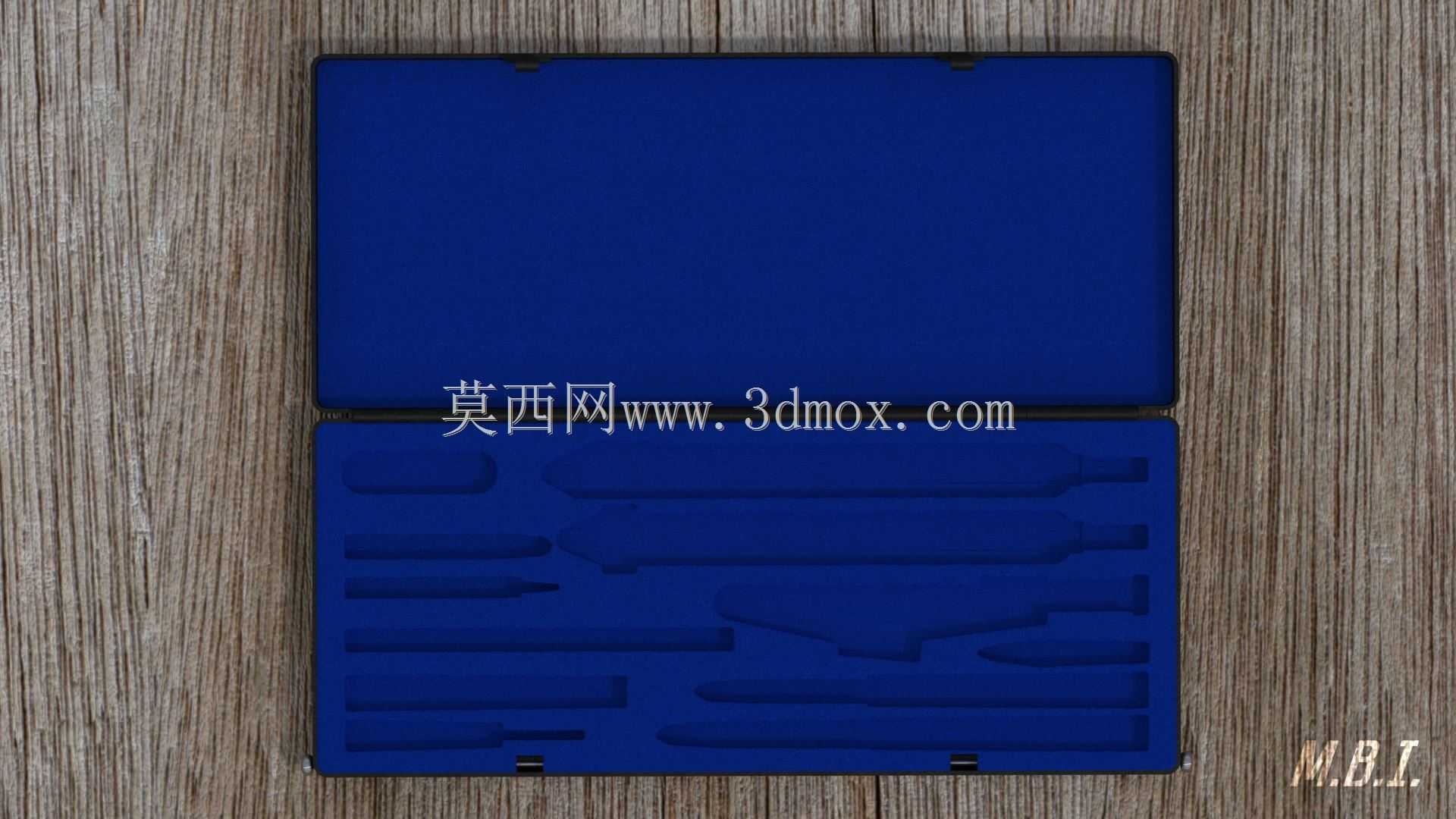

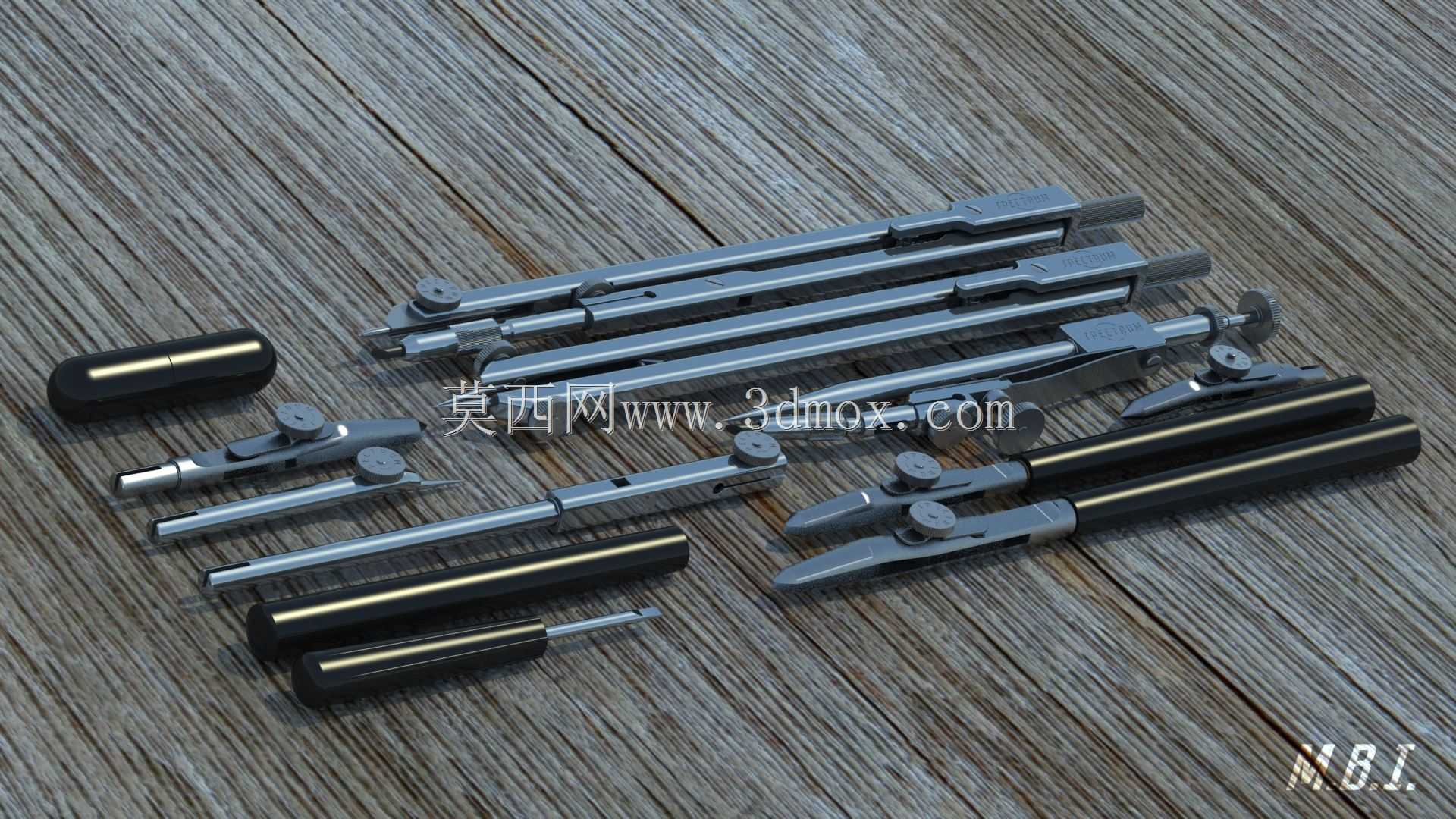

这套绘图圆规套装主要面向机械制图、工程测绘、建筑设计、工业绘图等专业作业场景，是工程技术人员、设计从业者开展尺寸放样、圆弧绘制、比例缩放、等距标记等作业的核心手持工具，可覆盖从学生课程制图到工业现场精密测绘的多场景使用需求，适配铅笔、针管笔、鸭嘴笔等多种绘图笔尖的搭载使用，能够完成不同半径圆弧、等分线段、量取尺寸等常规绘图操作。整套产品采用嵌入式收纳盒结构设计，盒体采用硬质耐磨外壳搭配内部绒面缓冲内衬，所有工具部件均设置独立的定位卡槽，既可以避免工具在携带过程中发生磕碰刮擦，也能让使用者快速识别工具位置，取用和归位都十分便捷，闭合状态下盒体边缘设置卡扣结构，可避免携带过程中盒体意外开启导致工具散落。整套套装包含不同规格的圆规主体、延长接杆、替换笔尖、微调附件、分规等多个功能部件，不同长度的接杆可拓展圆规的最大绘制半径，满足大尺寸圆弧的绘制需求；微调结构可实现绘制半径的毫米级精细调节，保证圆弧绘制的尺寸精度；配套的分规部件可用于线段等分、尺寸量取转移，配合圆规使用可覆盖绝大多数平面绘图的作业需求。在设计过程中，所有工具的握持部位均做了防滑纹理处理，长时间握持作业不易产生滑脱疲劳；金属转动关节部位做了阻尼适配设计，既保证转动调节顺畅无卡滞，又能在调节到位后保持固定角度，不会在绘图过程中发生半径偏移。整套收纳盒的外形尺寸适配常规公文包、工具包的存放空间，边角做了圆弧过渡处理，不会刮伤携带过程中接触的其他物品，内部卡槽的尺寸完全匹配对应工具的外形轮廓，工具放入后不会在盒内晃动移位，即使在颠簸的外出携带场景下，也能保证所有部件完好收纳，不会出现部件错位、笔尖磕碰损坏的问题。不同功能的工具按照使用频率排布在收纳盒内的对应位置，高频使用的主圆规放置在最便于取用的中部区域，替换配件、延长杆等辅助部件排布在侧边区域，符合日常取用的操作逻辑，能够有效提升绘图作业的操作效率。
