视觉分拣式皮带输送集成设备结构设计

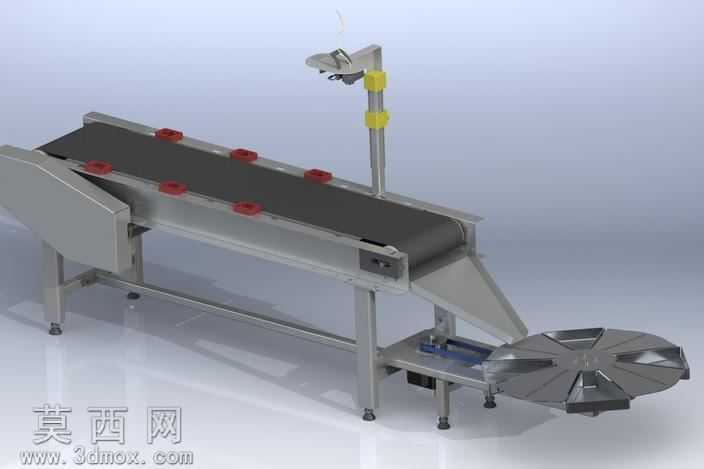

本作品为带视觉检测功能的皮带输送分拣系统三维模型，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工与装配规范进行1:1比例构建，模型无破面、无冗余几何特征，装配层级清晰，可直接用于结构校核、运动仿真与工程图导出参考。模型主体结构包含标准皮带输送线体、视觉检测安装支架、末端转盘分拣机构、机架支撑组件四大部分：输送线体采用不锈钢方通焊接机架设计，搭配可调式脚杯实现安装水平度调节，主动辊与从动辊均做了轴肩定位与轴承安装位的细节建模，黑色皮带表面设置有红色物料定位挡块，可确保待分拣物料在输送过程中位置稳定，避免偏移影响视觉识别精度。视觉检测支架采用立式单柱结构，柱身设置有两处黄色高度调节锁紧环，可根据不同物料的检测高度灵活调整视觉传感器的安装位置，支架顶部预留了视觉相机与光源的标准安装接口，结构设计兼顾调节便利性与安装稳定性。末端分拣机构采用多工位转盘式结构，转盘设置有六个等分导向料槽，可承接皮带输送过来的完成检测的物料，根据视觉系统的识别结果将物料分流至对应出料通道，转盘下方设置有驱动电机与传动组件的安装位，结构紧凑，分拣动作响应迅速。建模过程中对所有金属结构件赋予了拉丝不锈钢材质，皮带赋予哑光黑色橡胶材质，调节环赋予醒目的工程黄色塑料材质，视觉组件赋予深灰色工业相机材质，通过渲染器完成光影调试，整体效果贴近真实工业设备的视觉质感。设计思路围绕小型物料的自动化在线检测分拣需求展开，将输送、检测、分拣三个工序集成在同一台设备上，相比传统人工分拣大幅提升作业效率与分类准确率，整体结构布局紧凑，占地面积小，可直接对接上游生产工位或下游包装工位，适合小型零件、食品、医药产品等轻量物料的自动化分拣场景，模型完整还原了设备的装配关系与运动逻辑，可作为相关自动化输送分拣设备设计的参考方案，也可作为机械专业毕业设计的结构设计参考案例，帮助设计者理解输送分拣设备的整体布局、零部件选型与装配逻辑。
