BT30数控刀柄刀架总成结构设计

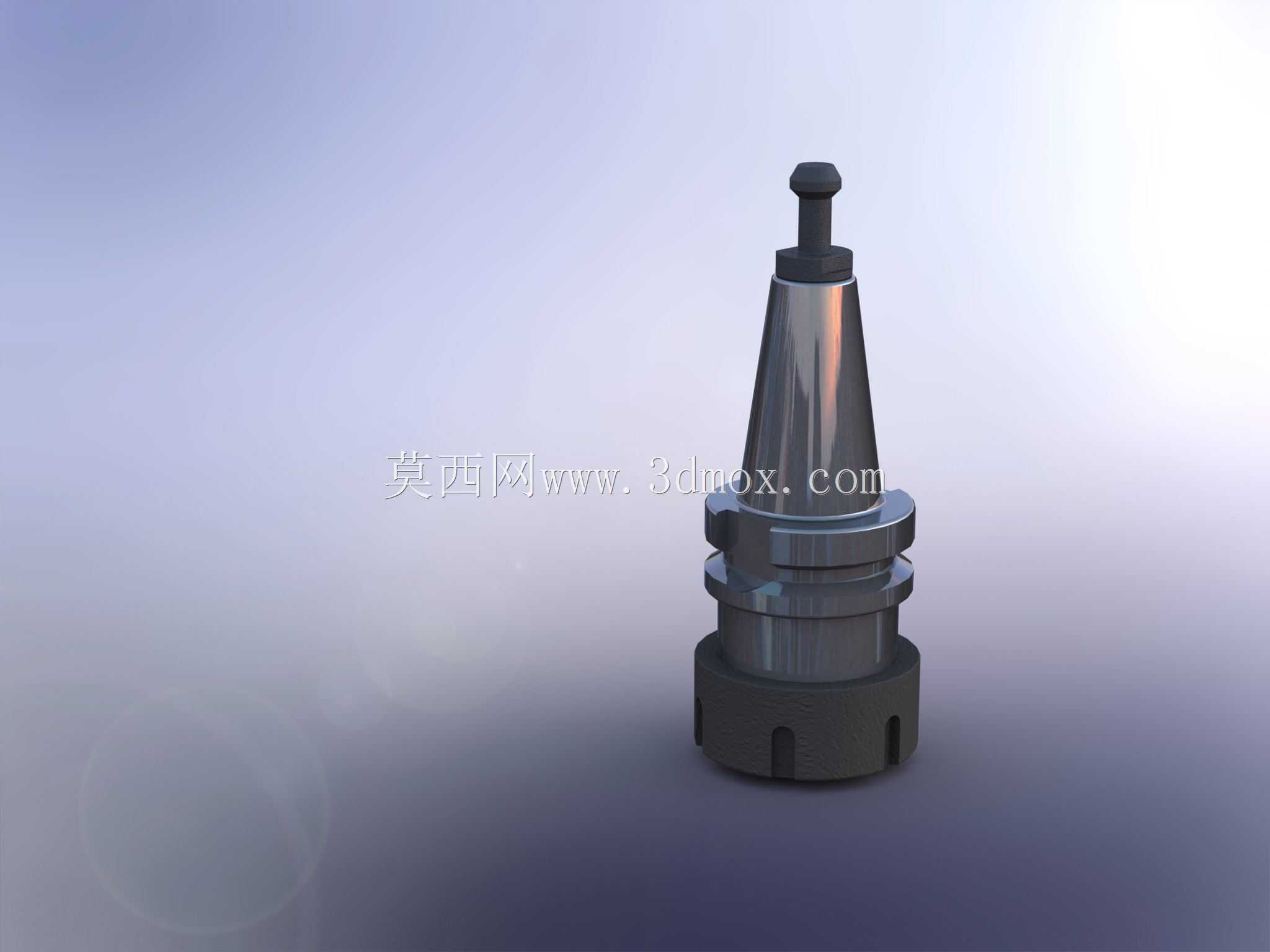

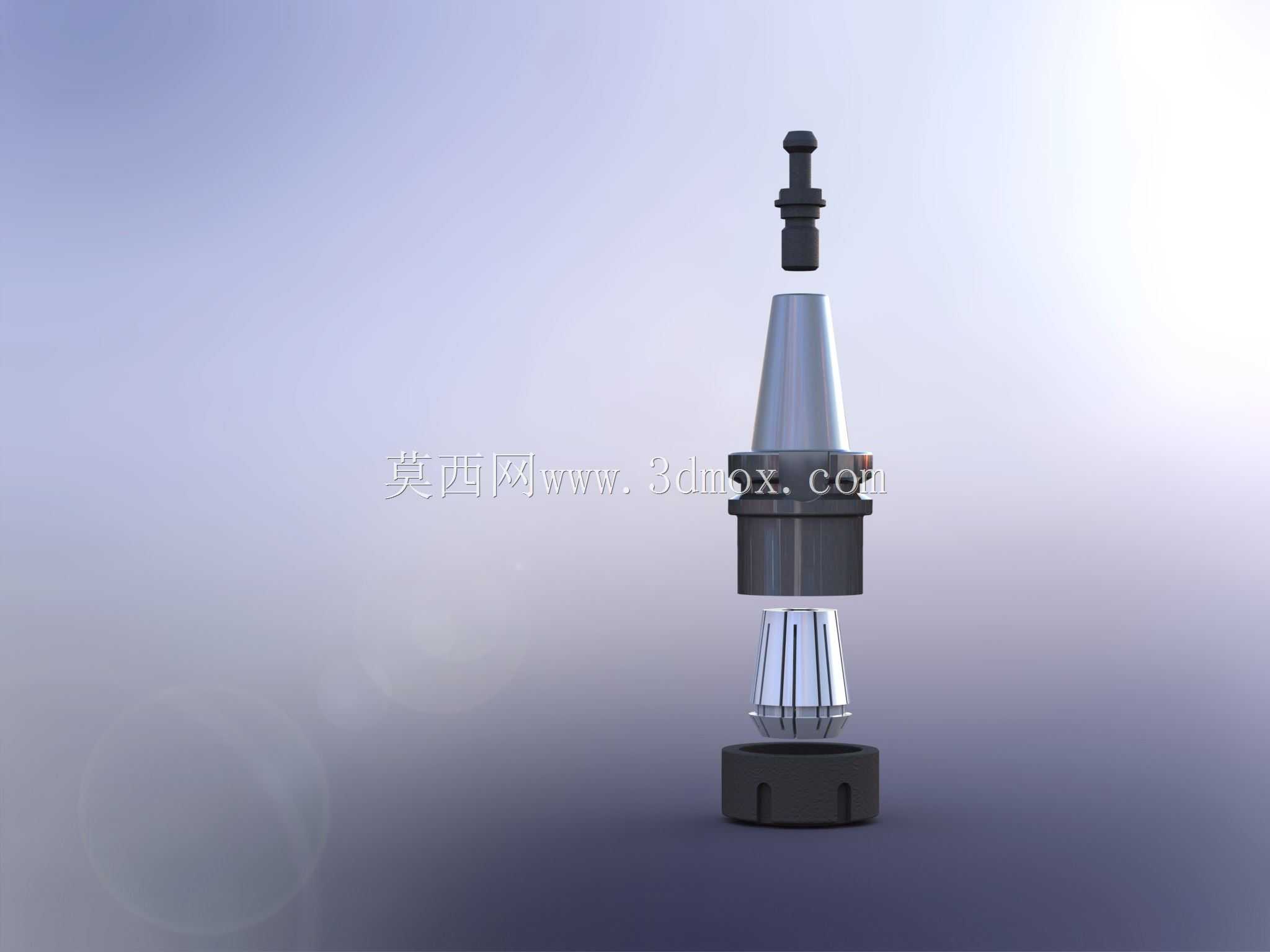

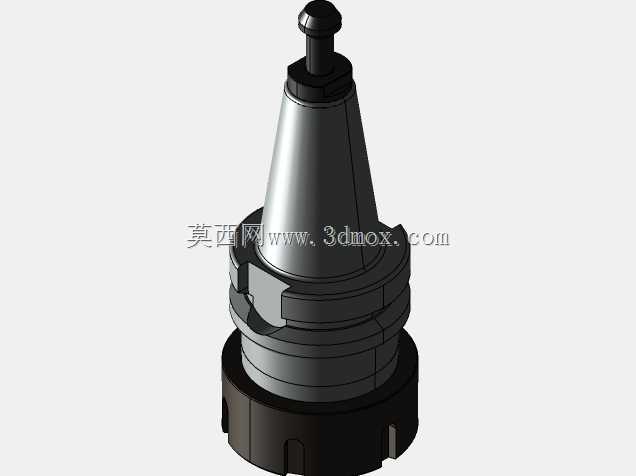

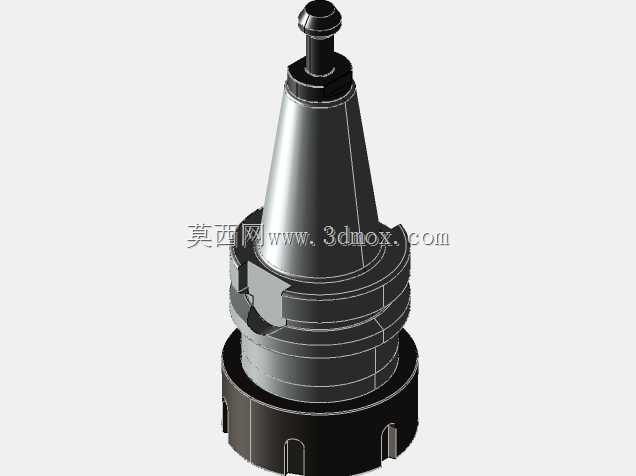

这款BT30规格的刀柄刀架总成，是数控加工中心主轴与切削刀具之间的核心连接部件，广泛应用于立式加工中心、数控铣床、精雕机等采用BT30主轴锥孔的机加工设备上，承担着刀具夹持、扭矩传递、加工精度保持的关键作用，是精密机加工场景中不可或缺的工装组件。在实际生产场景中，该总成可适配不同直径的铣刀、钻头、铰刀等切削刀具，通过夹头的弹性收缩实现刀具的稳定装夹，配合主轴的高速旋转完成金属、非金属工件的铣削、钻孔、镗孔等多工序加工，能够满足模具加工、精密零件制造、五金件批量生产等多领域的加工装夹需求。从功能特性来看，该总成集成了刀柄本体、弹性夹头、锁紧螺母、主轴拉钉四个核心部件，锥柄部分采用标准BT30锥度设计，与主轴锥孔配合时能够实现极高的贴合精度，保证高速旋转下的同轴度，减少加工过程中的刀具振摆，提升工件加工的表面质量与尺寸精度；拉钉部分匹配主轴拉爪的锁紧尺寸，能够在换刀过程中被主轴拉爪稳定抓取，实现自动换刀动作的顺畅完成，适配加工中心的自动化换刀流程；锁紧螺母与夹头的配合结构经过尺寸优化，旋紧过程中能够推动夹头均匀收缩，对刀具柄部形成周向均匀的夹持力，既避免刀具在重切削时出现打滑窜动，又能减少夹头的不均匀磨损，延长部件使用寿命。在设计思路上，该结构优先保障锥面配合的精度基准，将锥柄的锥度公差、端面跳动公差控制在精密加工要求范围内，同时兼顾了部件的拆装便捷性，螺母与刀柄的螺纹配合采用标准细牙螺纹，锁紧时受力均匀，操作人员使用标准扳手即可完成刀具的更换操作，无需额外专用工具；拉钉与刀柄尾部的连接采用螺纹锁紧加定位面贴合的结构，保证拉钉安装后的位置精度，避免拉钉偏斜导致的换刀故障或主轴锁紧失效。从安装边界与尺寸适配来看，该总成的锥柄大端直径、锥柄长度严格遵循BT30主轴的标准接口尺寸，安装时能够完全贴合主轴端面与锥孔，不会出现干涉或配合间隙；刀柄下部的夹头安装位适配标准ER系列弹性夹头，可覆盖常规小直径刀具的装夹范围，螺母的外径尺寸经过控制，在加工深腔工件时能够减少与工件侧壁的碰撞干涉，拓展了加工适用场景；整体轴向尺寸经过合理规划，既保证了自身的结构强度，又不会过度增加主轴的悬伸长度，有效控制加工时的切削振动，保障加工过程的稳定性。
