汽车车门配套钢制锁销结构设计

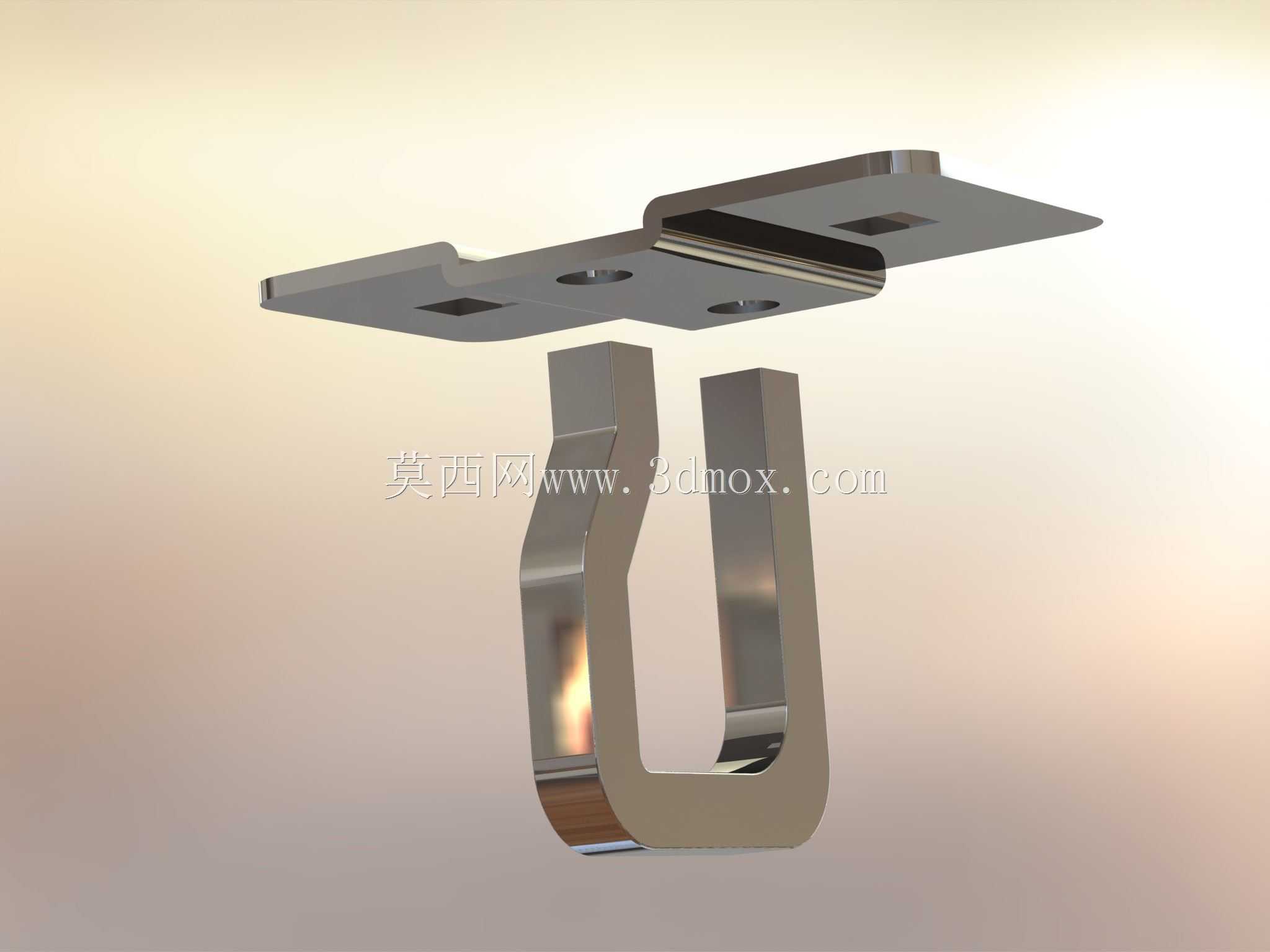

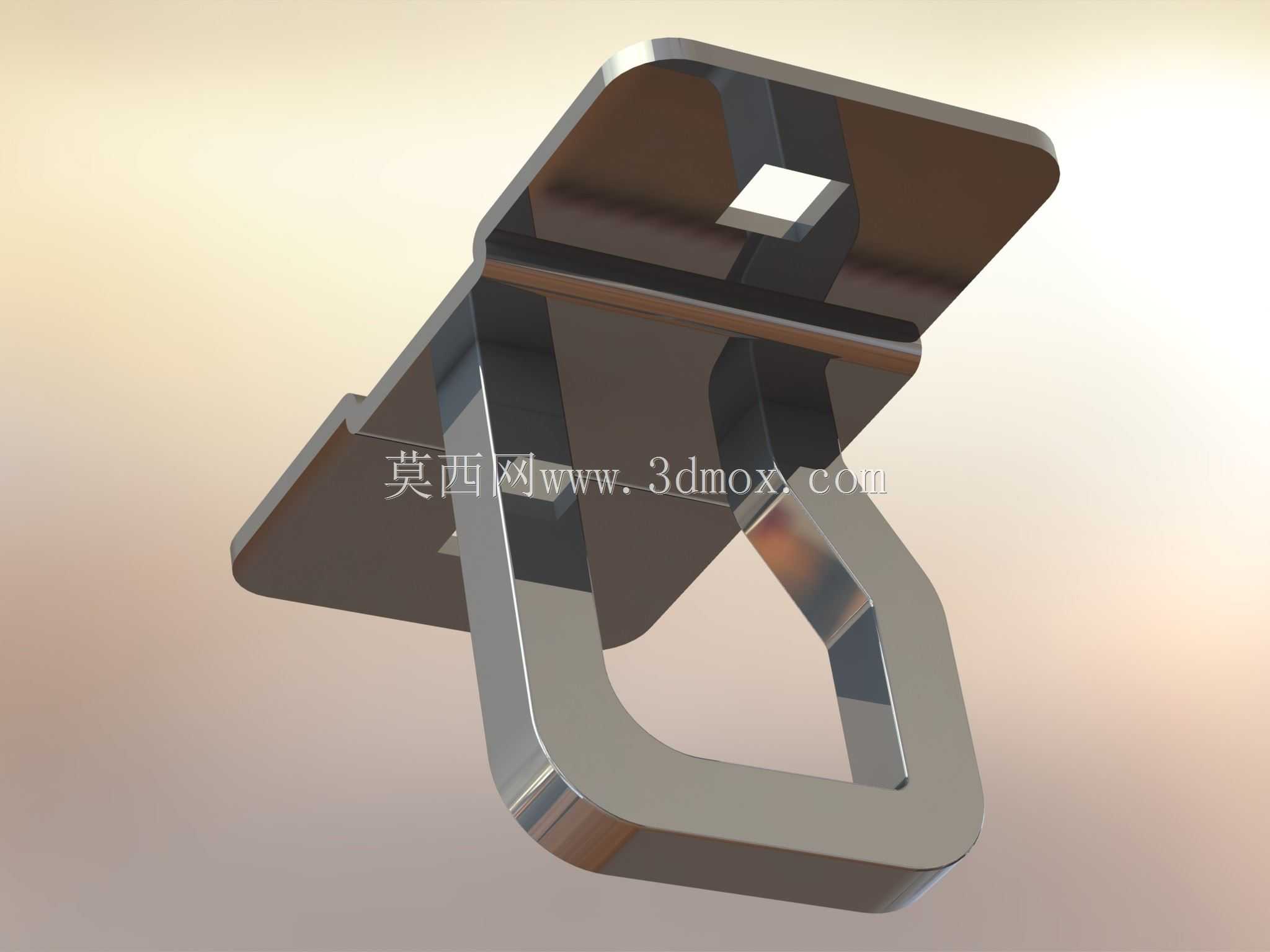

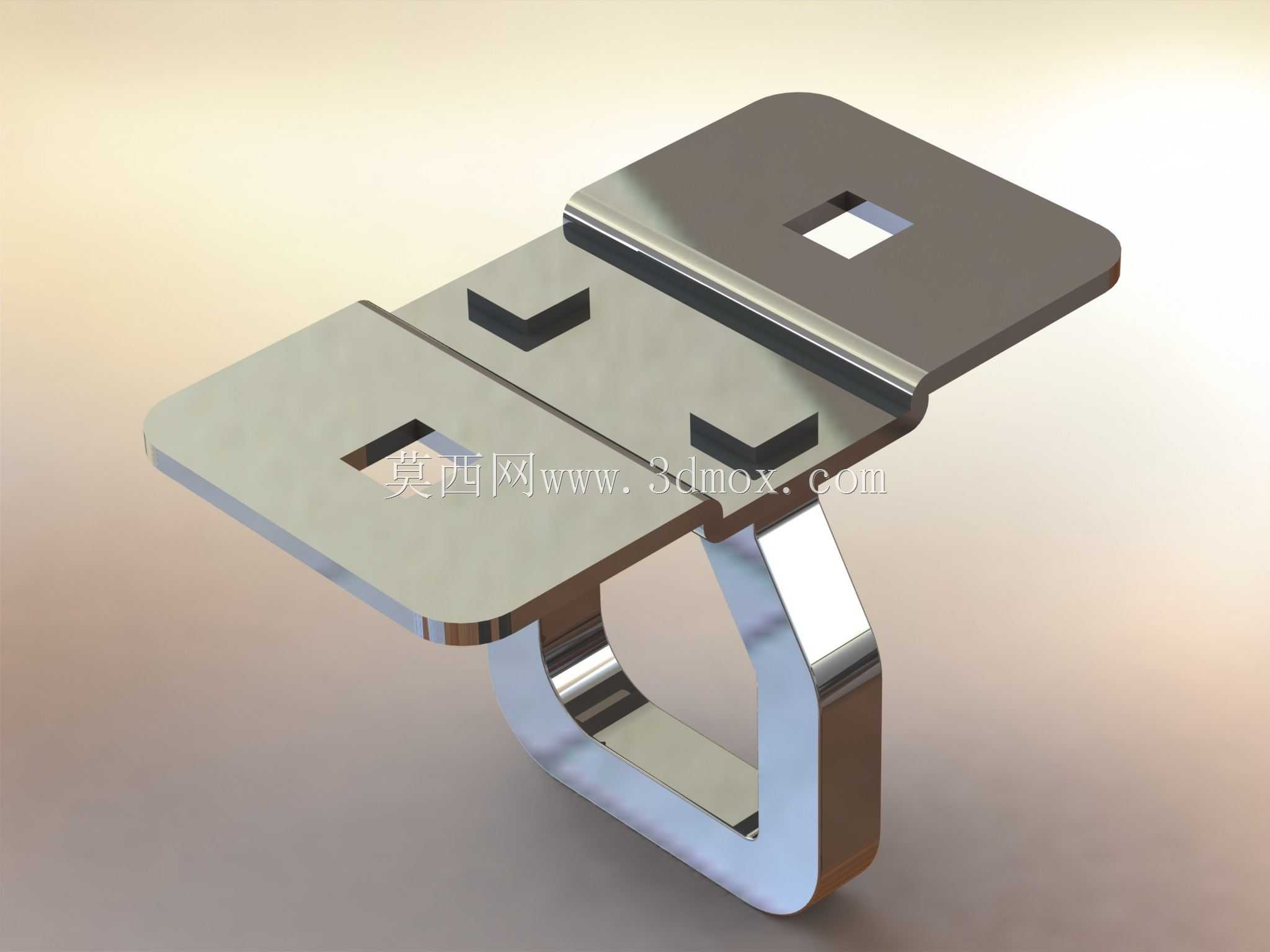

这款钢制锁销主要应用于乘用车辆车门的锁止机构中，作为车门锁体与车身锁扣对接的核心承载连接件，承担着车门闭合后的位置锁定、行驶过程中防松脱、开关门时的导向对位作用，在日常车辆使用场景里，既要承受车门反复开关带来的交变冲击载荷，也要适配车辆行驶过程中车身形变带来的微小位移偏差，避免出现车门异响、锁止卡滞、意外脱开等故障。从结构设计来看，该锁销采用分体组合式结构，上部为带安装孔的平板冲压支座，下部为U型弯折的锁止挂钩，两个部件通过冲压铆接的方式组合为整体，相比一体铸造或机加工的结构，冲压成型的零件壁厚均匀，材料利用率更高，批量生产时的成本控制优势明显，同时钢制板材经过弯折后的结构强度足以覆盖车门锁止的载荷需求。上部安装支座设置了两个对称的沉头安装孔，安装时可通过螺栓将锁销整体固定在车门侧的钣金安装面上，沉头结构能够保证螺栓安装后端面不突出支座平面，避免与周边车门内饰板、密封胶条产生运动干涉，支座边缘做了小角度的翻边处理，既能够提升平板部分的结构刚性，减少长期受载后的形变，也能去除冲压后的锐边，避免装配过程中划伤操作人员或破坏周边线束、胶条。下部的U型锁钩部分做了不等边的弯折设计，其中一侧的导向边做了斜切过渡处理，在车门闭合过程中，锁体的锁环能够顺着斜面顺滑滑入锁止位，无需精准对位即可完成锁合，降低用户关门时的对位精度要求；锁钩的弯折圆角经过参数优化，既避免了直角弯折带来的应力集中问题，防止长期受冲击后出现弯折处开裂，也能保证锁环卡入后不会出现旷量，减少车辆行驶过程中车门的晃动异响。安装边界方面，该锁销的整体外轮廓尺寸适配常规家用车型车门钣金的预留安装位，支座的安装孔间距符合多数车型门锁机构的通用安装尺寸，不需要对车门钣金做额外的打孔或切割修改即可完成替换安装，U型锁钩的伸出长度经过匹配设计，既保证锁环卡入后的啮合深度满足锁止强度要求，也不会因为伸出过长干涉车门内部的玻璃升降器、门锁拉线等周边部件。在材料选择上采用常规的冷轧低碳钢板，表面做镀锌防锈处理，能够适应车门内部潮湿、多尘的使用环境，长期使用不会出现锈蚀卡滞的问题，零件的整体公差控制在冲压件的经济精度范围内，不需要后续额外的机加工工序即可满足装配要求，适合整车配套的批量生产，也可作为售后维修的替换配件使用。
