航空机载防护型金属记录器壳体结构

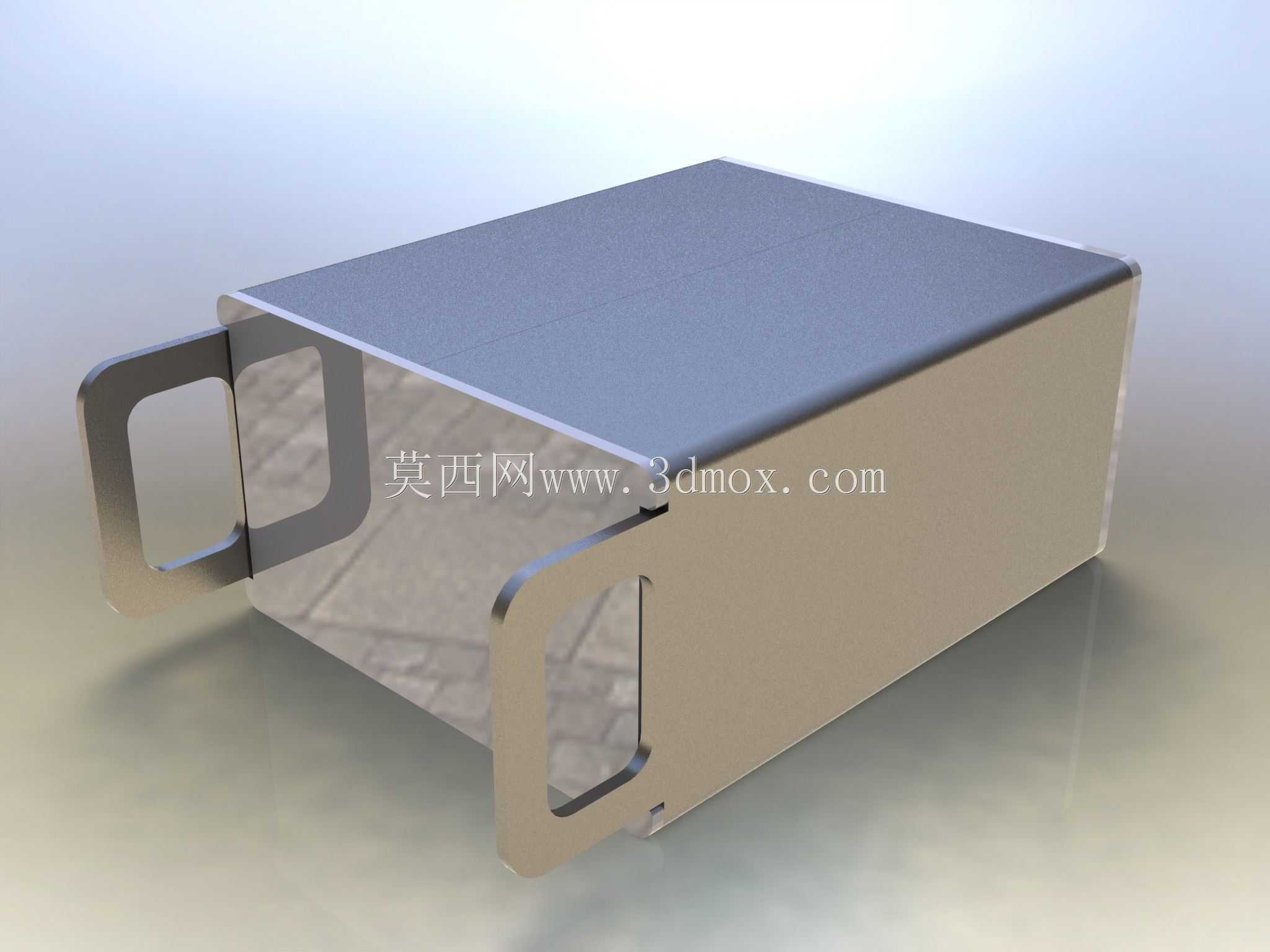

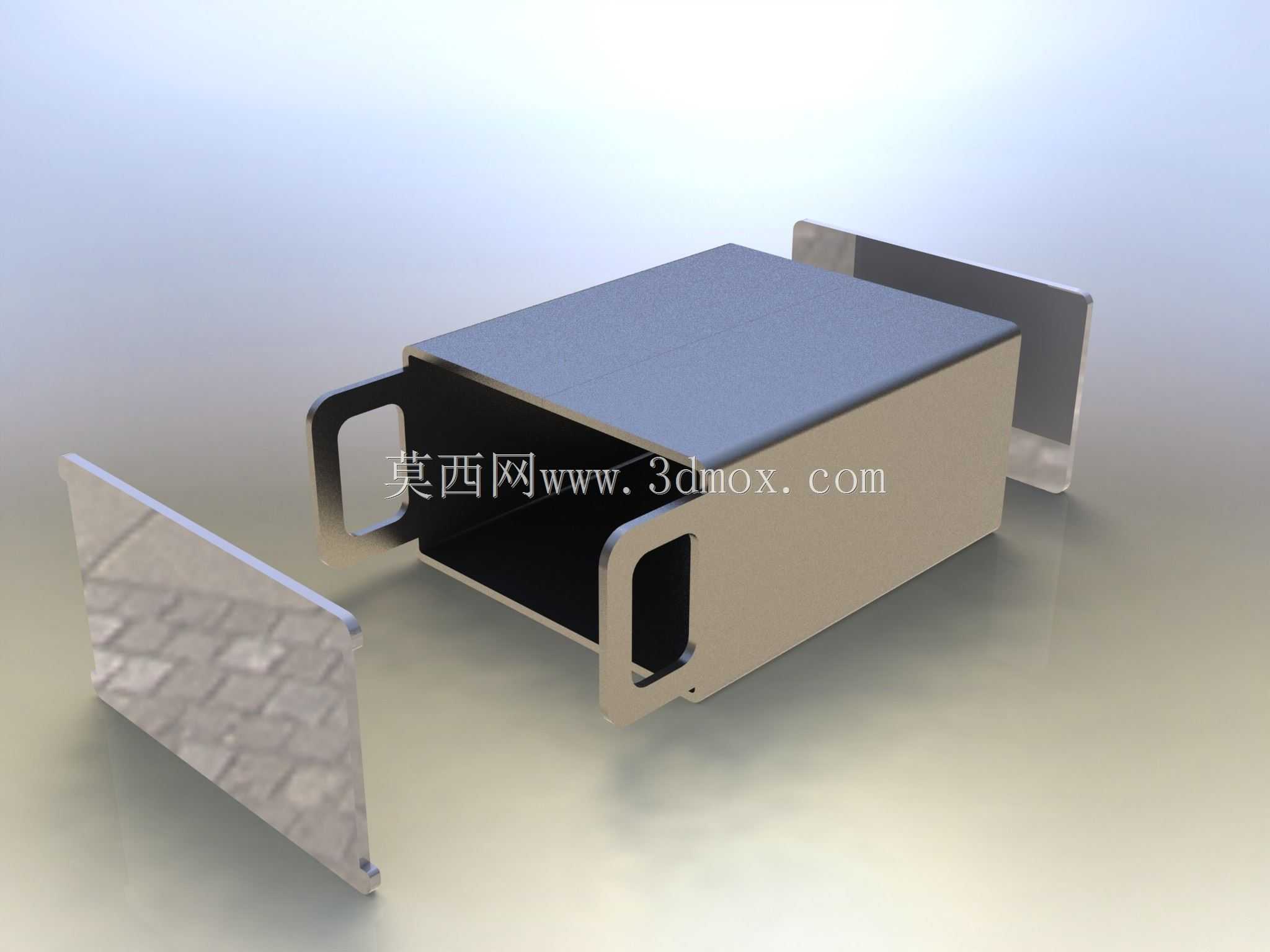

这款金属壳体结构主要应用于民用及通用航空飞行器的机载数据存储单元防护场景，作为飞行参数记录装置的核心承载外壳，需要在高空复杂温变、强振动、冲击过载甚至极端坠撞工况下，为内部存储核心组件提供可靠的物理防护屏障。从实际使用需求出发，壳体整体采用封闭式盒型结构设计，主体板材选用高强度防锈金属材质，侧壁一体弯折成型减少拼接焊缝，从结构根源降低应力集中带来的开裂风险，两侧延伸出的带安装孔耳片是整机装配的核心连接位，安装孔位做了翻边强化处理，避免螺栓锁紧时板材局部压溃变形，安装耳片与盒体主体采用圆弧过渡，分散飞行过程中持续振动带来的交变载荷，防止长期使用后连接位出现疲劳断裂。设计阶段优先考虑了密封防护需求，盒体顶部的平整贴合面用于配合密封端盖，装配时可在贴合面加装耐高低温的密封胶条，实现IP67级以上的防尘防水能力，避免高空飞行时冷凝水、舱内渗漏液体侵入内部损坏电路元件。壳体内部预留了统一的安装凸台，可直接固定存储模块、减震缓冲垫层与信号接插件，不需要额外增加内部支撑结构，尽可能压缩整体外形尺寸，适配机载设备舱紧凑的安装空间边界，整体外轮廓无突出尖锐结构，避免在设备舱内布线时剐蹭相邻线缆与管路。两侧的镂空把手结构并非用于日常搬运，而是在设备检修拆解时提供受力点位，方便维修人员将壳体从安装架上平稳抽出，同时镂空设计也能在一定程度上降低整体结构重量，符合航空部件轻量化的设计原则。壳体的边角位置全部做了小圆角钝化处理，一方面减少钣金加工过程中的应力集中点，提升整体抗冲击性能，另一方面也能避免装配检修过程中锋利边角划伤操作人员或损坏周边机载部件。从安装适配性来看，该壳体的安装孔位间距、整体外形尺寸完全匹配通用型机载记录设备的安装架标准，不需要对原有载机的安装结构做额外修改即可直接替换适配，盒体侧壁预留的接插件过孔位置做了卷边防护，防止穿线时线材绝缘层被板材切口磨损，同时过孔位置可配套防水格兰头，进一步提升整体密封性能。在抗冲击设计上，壳体的板材厚度经过反复校核，在坠撞工况下可通过自身可控的塑性变形吸收部分冲击能量，避免内部存储模块直接承受刚性冲击，同时金属材质本身具备优秀的耐高温性能，可在极端高温环境下维持结构完整性，为内部数据存储单元争取更多的安全冗余。
