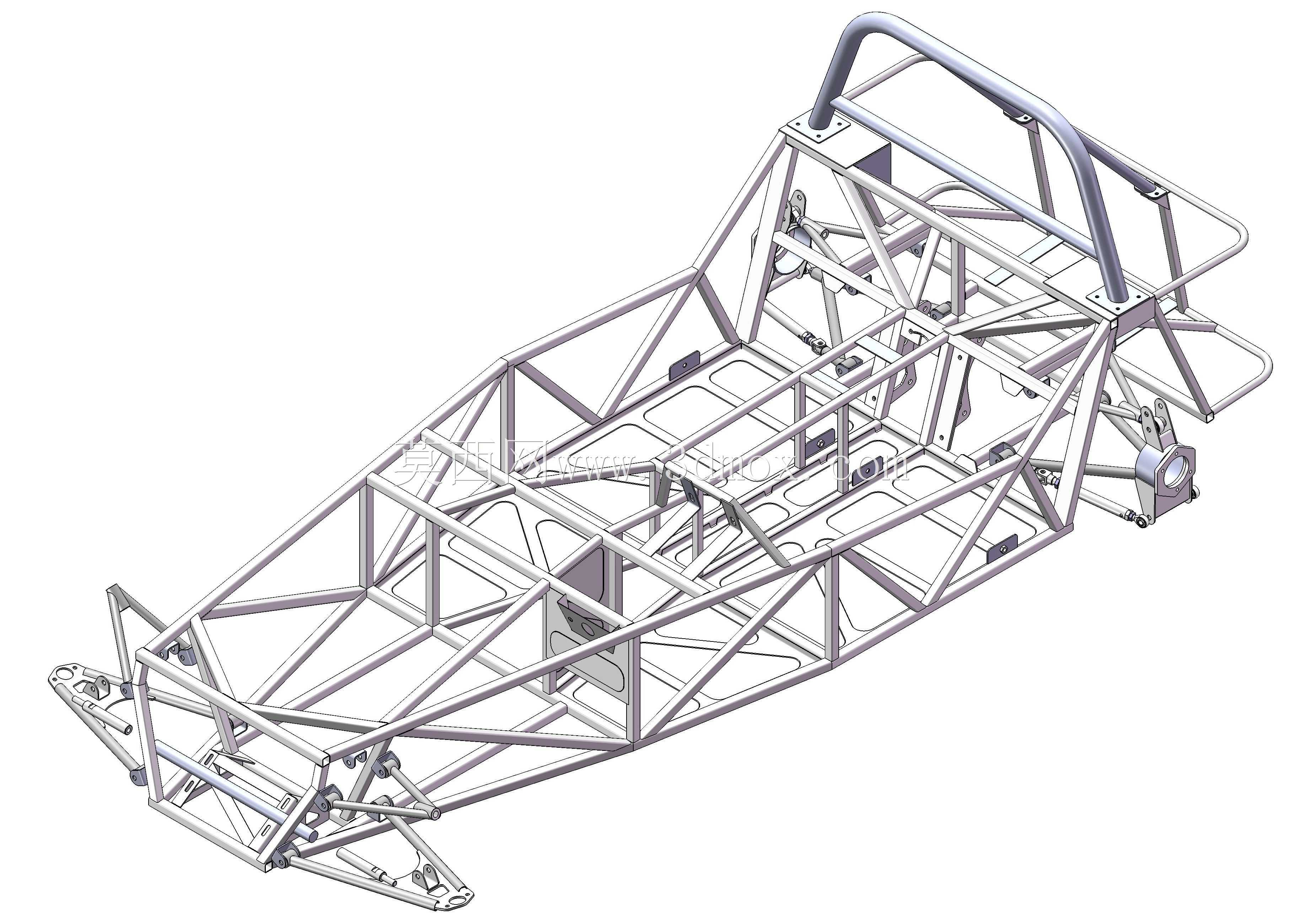

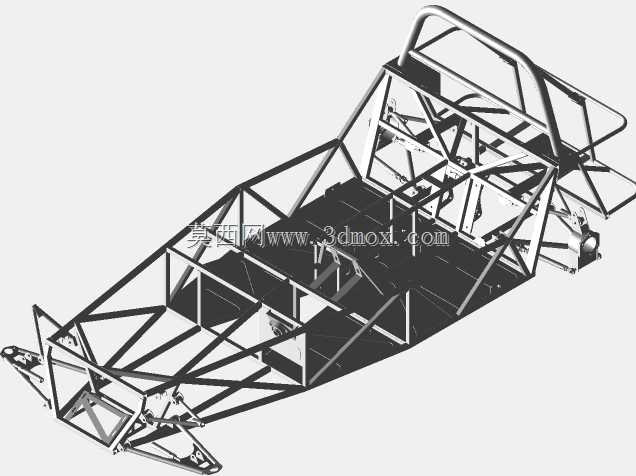

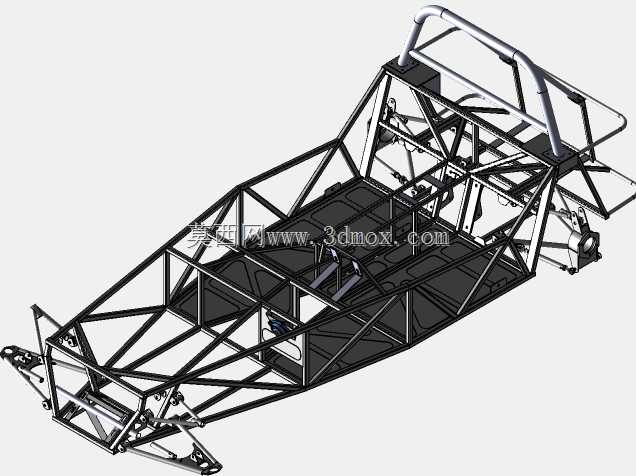

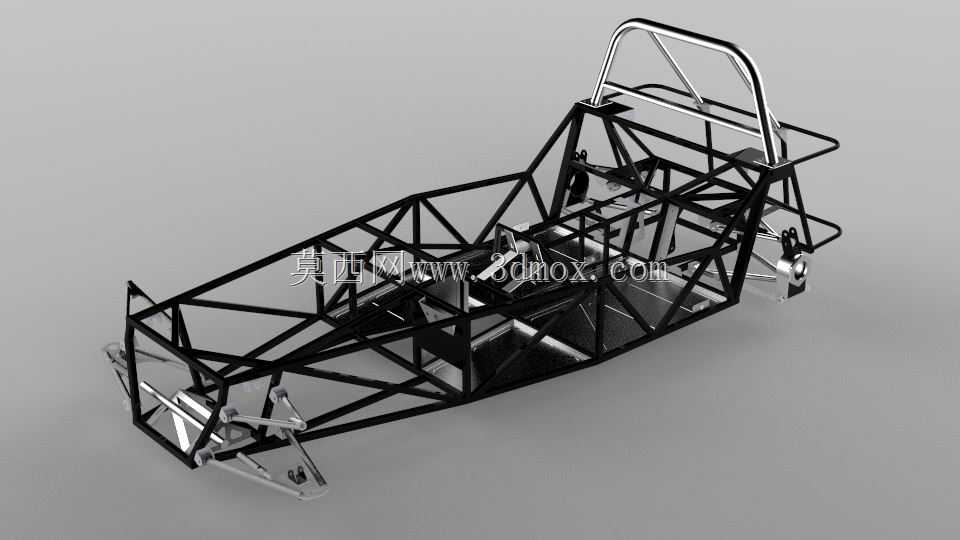

轻量化管阵式跑车空间承载车架结构

该管阵式跑车车架属于非承载式空间桁架结构，主要应用于自制改装跑车、入门级场地赛车以及小众定制跑车的整车搭建场景，是整车所有系统的安装承载基体，承担着动力总成、悬挂系统、转向机构、驾驶舱组件以及车身覆盖件的全部安装定位功能，同时在车辆行驶过程中传递、分散路面冲击与动力输出带来的各类载荷，在碰撞场景中通过管架的可控形变吸收冲击能量，为舱内人员提供生存空间保障。

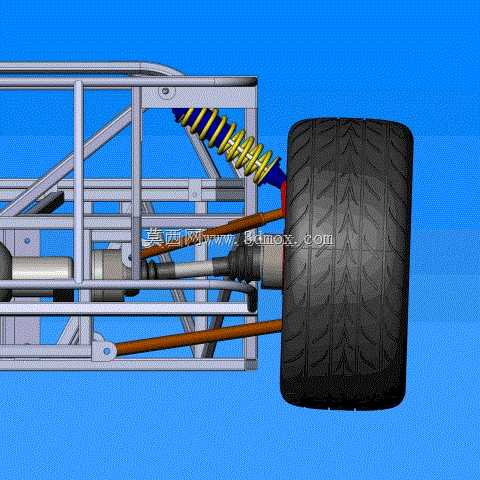

设计思路上采用空间桁架力学逻辑，以不同管径的金属圆管作为受力杆件，通过三角形稳定结构拼接形成整体受力框架，摒弃了传统量产车的冲压焊接一体式承载车身结构，在保证整体扭转刚度、弯曲强度满足激烈驾驶需求的前提下，大幅降低车架整体自重，同时预留了极高的改装适配空间，可适配不同规格的动力总成、悬挂形式与车身外观覆盖件。车架前部为动力舱与前悬安装区域，预留了发动机、变速箱的安装固定点位，以及前悬挂摇臂、转向机、冷却系统的安装接口，杆件排布避开了散热气流的通行路径，同时预留了碰撞溃缩的形变空间；中部为驾驶舱区域，通过环绕式管架形成乘员防护笼，顶部设置防滚杠结构，侧面预留了车门安装、座椅固定、安全带锚点以及操控踏板、方向盘机构的安装位置，底板区域采用交叉杆件强化，承受驾乘人员与座舱部件的重量同时避免过弯时车架形变影响操控精度；后部为后悬与传动系统安装区域，设置了后悬挂安装支座、差速器固定点位以及尾段结构支撑，可适配独立后悬或整体桥悬挂的安装需求。

安装边界方面，车架整体为长条形前窄后宽的流线轮廓，前部收窄的结构适配跑车低风阻的车头造型，中部座舱区域宽度满足双座布局的安装空间，后部宽度匹配后轮距与后悬挂的安装行程需求，所有安装点位均采用同轴孔位设计，保证各系统安装的同轴度与位置精度，杆件之间的连接节点均采用满焊工艺设计，避免应力集中导致的车架断裂风险，整体结构可根据动力输出等级调整杆件壁厚与管径，适配不同动力水平的跑车搭建需求，既满足日常道路行驶的强度要求，也可应对场地赛道驾驶的高载荷工况。
