工具包车用定制燃油箱结构设计

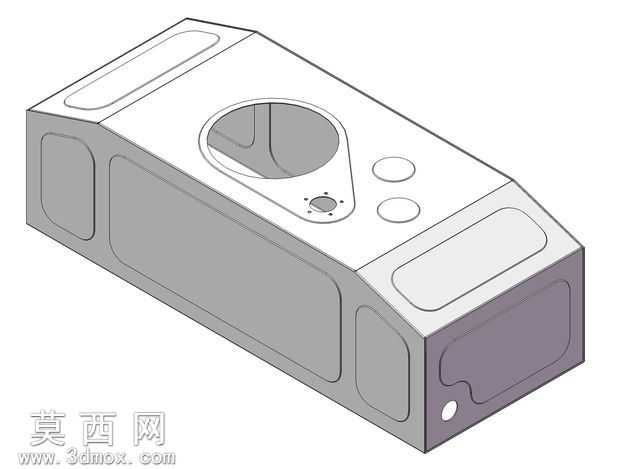

本模型为适配工具包车使用的定制化燃油箱三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先基于工具包车的底盘安装空间边界，绘制油箱主体的基础轮廓草图，通过拉伸凸台命令生成箱体的基础实体，再对箱体的棱边进行多轮倒圆角处理，既消除尖锐边角提升安装安全性，也能优化箱体的应力分布，降低车辆行驶过程中震动带来的结构开裂风险。箱体顶部的圆形大开口为油泵安装位，建模时通过拉伸切除生成精准的安装孔位，同时在开口周边构建安装凸台与螺栓孔阵列，保证油泵装配后的密封性与连接强度；开口旁的两个小圆孔为油位传感器与燃油通气阀的预留安装位，孔位周边同样设计了密封贴合平面，避免燃油渗漏。箱体侧面设计有多组内凹式加强筋结构，通过等距曲面与加厚命令生成，在不额外增加箱体壁厚、控制整体重量的前提下，大幅提升箱体的结构刚度，避免车辆在复杂地形行驶时箱体受燃油冲击产生形变。箱体端部的异形曲面结构，是完全匹配工具包车的安装舱位轮廓做的适配设计，通过放样曲面命令生成曲面后再与主体实体进行合并剪裁，保证油箱可以完美嵌入预留安装空间，提升空间利用率。材质设定上，箱体主体采用冷轧钢板材质，渲染时赋予金属磨砂质感，表面做哑光防锈涂层处理，安装密封位采用耐油橡胶材质，提升装配后的密封可靠性。设计过程中充分考虑了车载使用的工况需求，箱体底部预留了排污螺塞安装位，方便定期排出油箱内沉积的杂质与水分，顶部的凹槽式结构为管线排布预留了走线路径，避免燃油管线与周边部件产生干涉。整体建模过程严格遵循车载燃油箱的设计规范，所有安装孔位、加强结构、适配曲面均做了参数化关联，后续可根据不同车型的安装需求快速调整尺寸参数，大幅提升设计复用性，模型的所有特征均保留完整建模历史，方便后续进行工程图导出、有限元结构分析以及装配干涉检查等后续开发工作。
