改装车后悬保持直立工具包车结构

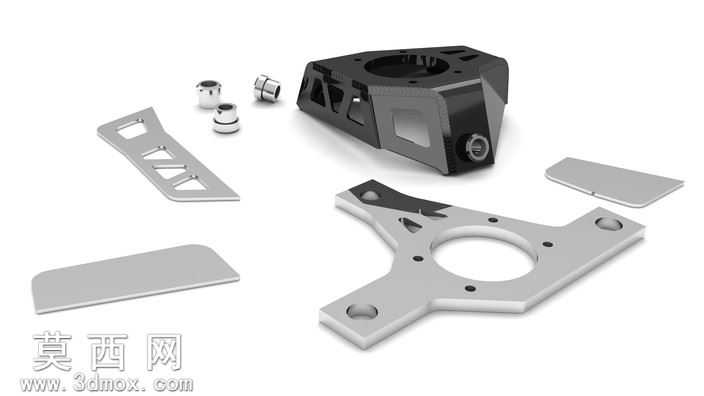

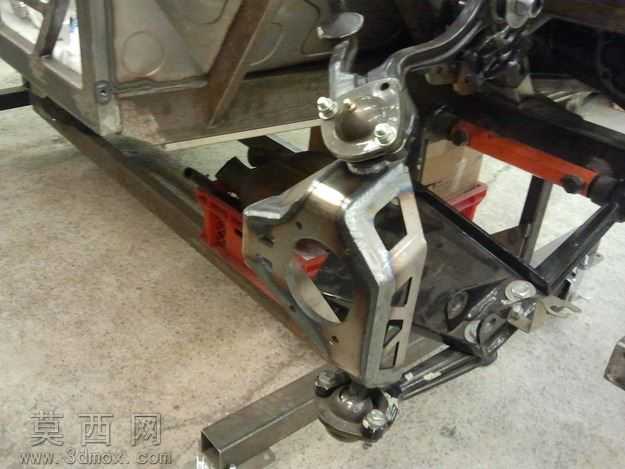

本作品为面向改装车后悬架调校场景设计的自定义后方保持直立工具包车结构，当前版本适配福特天蝎轴承载体，可在车辆底盘改装、悬架调试作业中，为后悬转向节、羊角总成提供稳定的直立支撑，避免调校过程中部件移位、受力变形，保障改装作业的精度与部件安装契合度。建模过程中，设计团队首先对福特天蝎车型原厂后悬轴承载体的安装点位、连接尺寸、受力角度进行了全尺寸测绘，获取了轴承座固定孔位、摆臂连接轴径、减震器下安装座倾角等核心参数，以此作为工具包车的适配基准，确保结构可与原厂部件无缝对接，无需额外打孔或破坏性改装即可完成装夹。整体结构采用模块化建模思路，将工具包车拆解为承载底座、角度调节支架、轴承载体固定座、支撑限位臂四个核心子部件，在三维建模环境中完成各部件的参数化建模后，通过虚拟装配验证各部件的装配干涉情况，反复调整支架镂空减重结构的筋位走向，在保障结构刚性的前提下尽可能降低工具整体重量，适配车间内移动作业的使用需求。材质配置上，针对不同部件的受力特性匹配对应材质属性：承载底座采用高强度方钢焊接结构，赋予其碳钢材质属性，设置合理的表面粗糙度模拟焊接打磨后的金属质感；轴承载体固定座采用航空铝合金铣削加工，赋予其铝合金哑光金属材质，还原轻量化改装部件的视觉特征；连接螺栓、调节销轴等标准件采用镀锌钢材质，添加金属反光效果提升模型真实感。结构设计上，工具包车设置了多维度角度调节机构，可通过支撑限位臂的长度调节、固定座的角度旋转，适配不同改装状态下后悬部件的直立保持需求，底部预留了千斤顶支撑点位与脚轮安装位，既可以在固定工位完成悬架静置调校，也可以通过加装脚轮实现车间内的部件转运，兼顾固定作业与移动作业的双重需求。建模完成后通过运动仿真模拟了后悬部件在工具包车上的装夹、角度调节、受力承载全流程，验证了结构在满载状态下的形变量处于允许范围内，不会对轴承载体、悬架摆臂等精密部件造成额外应力，可有效保障改装作业过程中部件的定位精度，为后悬架的四轮定位参数调校、摆臂衬套更换、减震器升级等作业提供可靠的工装支撑。
