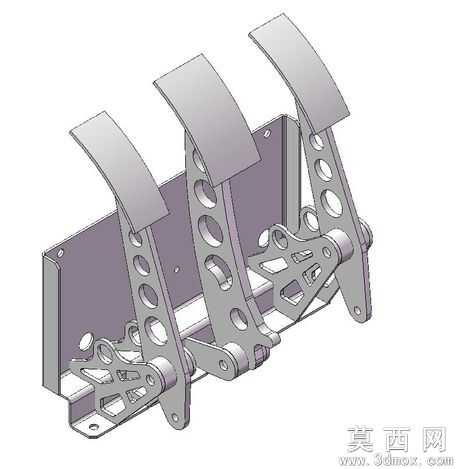

赛车改装用三踏板框总成结构设计

本踏板框总成采用自下而上的SolidWorks装配建模流程完成设计，首先完成安装底座基体的草图绘制，通过拉伸凸台生成带安装孔位的金属安装基板，再依次绘制三个踏板臂的轮廓草图，利用拉伸切除特征加工出踏板臂上的轻量化镂空孔，每个踏板臂单独绘制枢轴安装孔与踏板面防滑结构，完成单个零件建模后，在装配体环境中依次插入底座、三个踏板臂、枢轴销、复位连杆等零件，通过同轴心、重合等标准配合完成装配约束，添加角度限位配合模拟踏板的踩踏行程范围，确保各部件运动无干涉。参数设计层面，整体安装底座尺寸适配多数改装车型的驾驶舱防火墙安装位，三个踏板分别对应离合器、刹车、油门功能，踏板间距符合人机工程学要求，踏板臂长度经过杠杆比计算，确保踩踏力度与行程匹配民用改装车的操作习惯，所有镂空孔的位置与尺寸经过强度校核，在保证结构刚度的前提下最大化降低零件重量，安装孔位采用通用化尺寸设计，可适配不同车型的安装固定需求。渲染材质方面，模型整体赋予磨砂金属材质模拟铝合金锻造的踏板部件质感，安装底座赋予哑光冷轧钢材质，枢轴连接部位添加轻微的金属光泽与磨损质感，踏板踩踏面添加防滑纹理的凹凸贴图，渲染环境采用柔和的工作室光照，清晰展现零件的结构轮廓与镂空细节，各部件的边缘添加真实的倒角光影效果，还原金属机加工零件的真实视觉表现。结构原理上，该踏板框为集成式三踏板结构，三个踏板通过独立的枢轴安装在同一底座上，每个踏板臂通过连杆机构连接对应液压或拉线传动部件，踩踏踏板时踏板臂绕枢轴转动，带动传动部件输出操作信号，镂空结构既实现轻量化，也可在踩踏过程中排出鞋底携带的泥沙，避免卡滞，集成式底座无需单独固定每个踏板，大幅简化安装流程，提升整体结构刚度。软件兼容层面，模型原生为SolidWorks2010版本创建，可被所有更高版本的SolidWorks软件直接打开编辑，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维CAD软件，STL格式可直接用于3D打印制作原型件，STEP格式可保留完整装配结构用于后续的工程图生成与仿真分析。研发教学应用层面，该模型可用于汽车改装部件的研发参考，帮助设计人员理解集成式踏板的结构布局与杠杆比设计思路，也可作为SolidWorks装配建模、钣金与机加工零件设计的教学案例，帮助学习者掌握配合约束添加、轻量化结构设计、装配干涉检查的相关操作技巧，同时也可用于汽车构造课程中操纵机构部分的教学演示，直观展示踏板总成的工作原理与结构组成。
