暗藏式双段联动折叠连接铰链结构

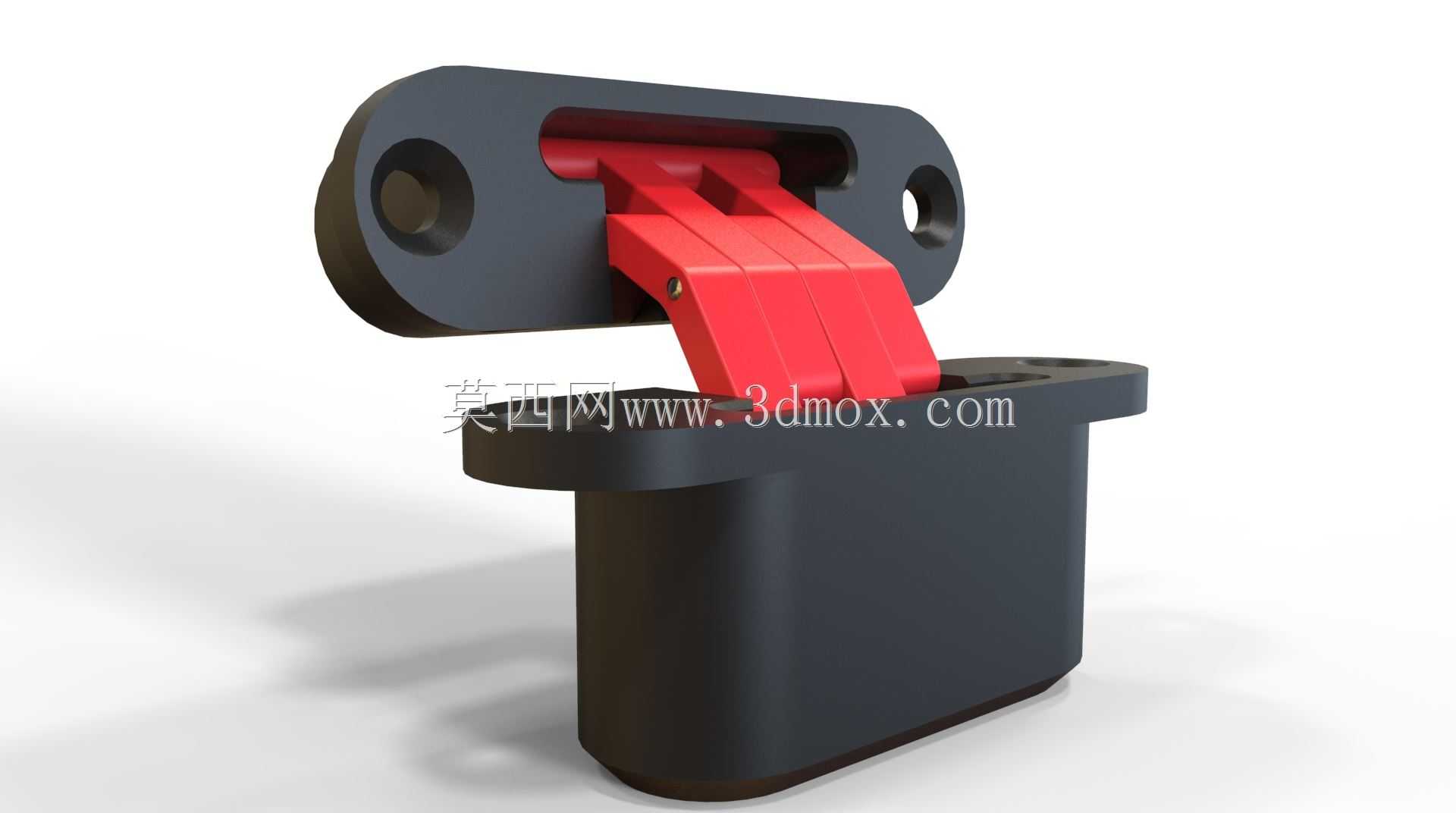

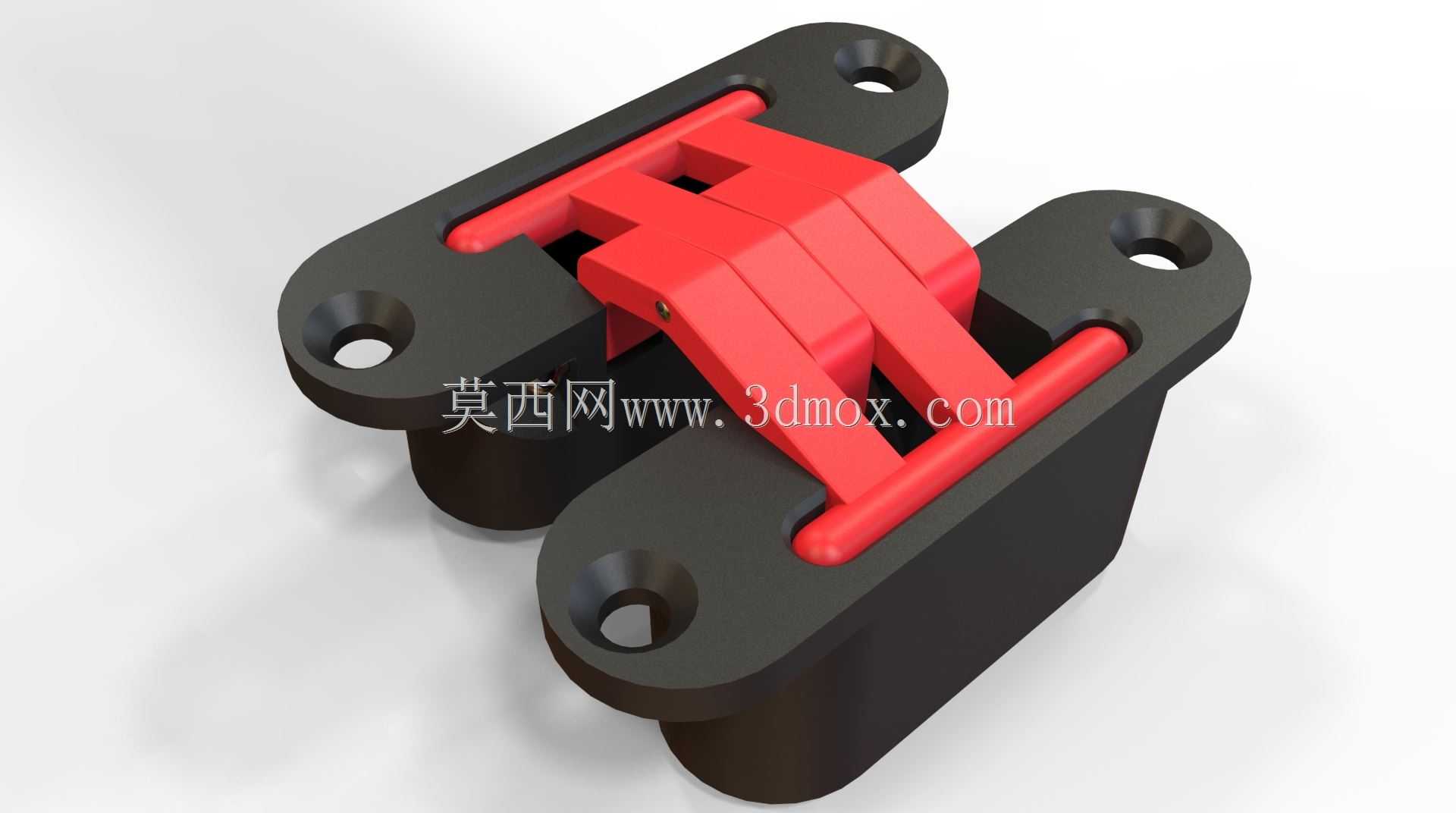

这款暗藏式折叠铰链主要面向需要实现构件平整收合、外部无外露连接件的装配场景，常见于定制家具的隐藏翻门、小型设备的翻盖检修口、3D打印创意收纳结构、嵌入式箱体的开合连接部位，相较于传统明装合页，它能够完全嵌入安装基材内部，在构件闭合状态下从外部完全看不到连接部件，大幅提升装配成品的外观整体性，不会破坏饰面的连续视觉效果。从功能特性来看，这款铰链采用双段联动的折叠结构，红色的活动连接臂采用交错式的受力布局，搭配黑色的基座承托结构，开合过程中活动臂沿着预设的轨迹同步转动，能够实现接近180度的开合角度，在完全打开状态下可以让两个连接构件处于同一平面，完全闭合时活动臂完全收纳进基座的空腔内，不会出现结构凸起干涉的问题。基座上预留了四个沉头安装孔，安装时可以将螺丝完全沉入孔位内部，不会出现螺丝头凸起影响构件贴合的问题，基座的整体轮廓为带圆角的矩形，安装时只需要在基材上开出对应尺寸的嵌装槽，将基座嵌入槽内固定即可，不需要额外预留突出的安装空间，两个基座分别固定在需要连接的两个构件上，活动臂的连接轴采用间隙配合设计，开合过程阻尼均匀，不会出现卡顿或者松旷的问题。设计过程中重点考量了暗藏安装的空间边界，整体结构的厚度控制在较小的范围内，能够适配厚度有限的板材安装需求，活动臂的交错布局让受力点均匀分布在基座的两侧，避免单侧受力导致的基座变形或者连接松动，活动臂与基座的接触部位做了圆角过渡处理，开合过程中不会出现尖锐部位的摩擦剐蹭，既提升了开合的顺滑度，也减少了长期使用过程中的结构磨损。同时这种分体式的联动结构，在安装时可以先分别固定两个基座，再将活动臂与基座的转轴对位卡合，降低了安装对位的难度，即使是没有专业安装经验的使用者，也能够快速完成装配调试，适配多种需要平整隐藏连接的开合场景。
