双电机驱动冲击式破碎机结构设计

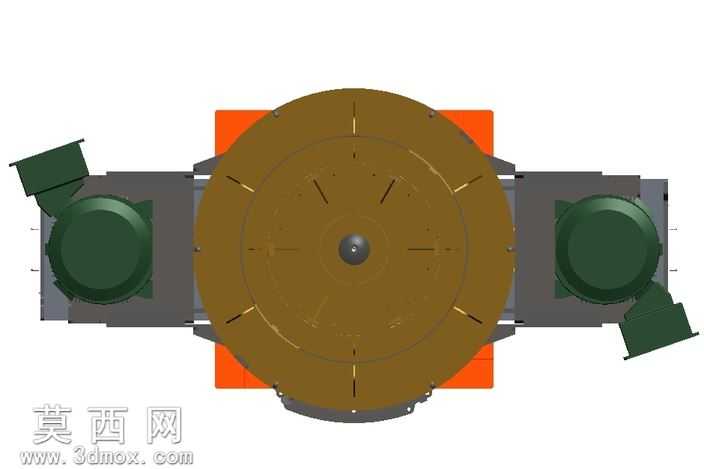

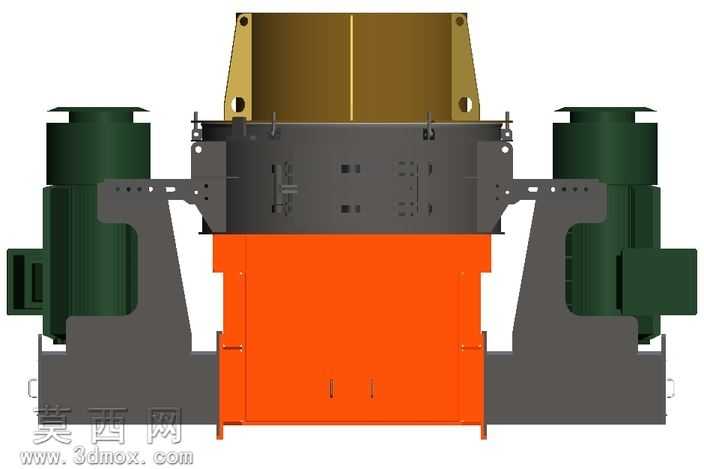

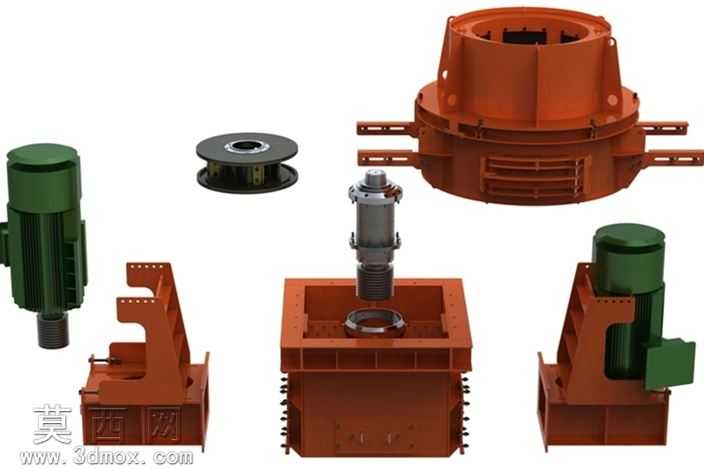

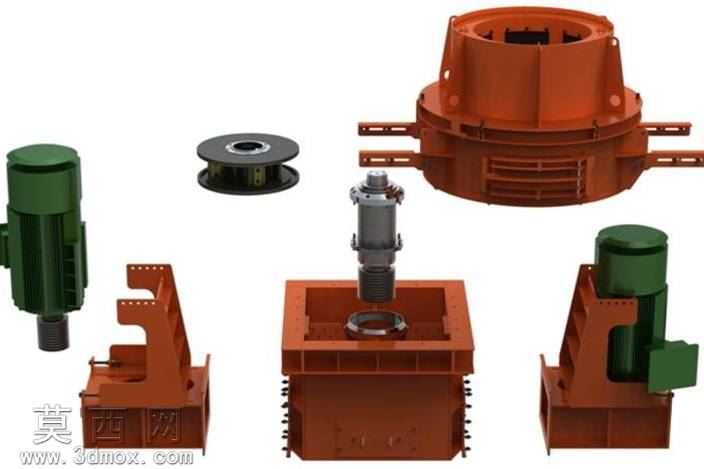

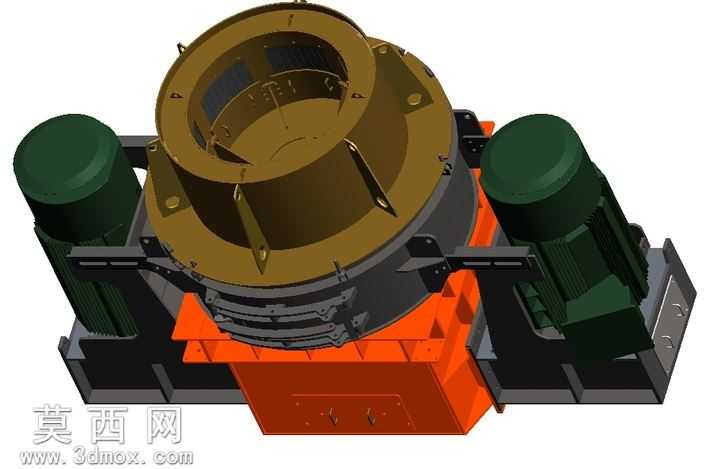

本作品为冲击式破碎机的三维结构设计，采用三维建模软件完成整机的全参数化搭建，建模过程中严格遵循冲击式破碎设备的实际工作逻辑与装配关系，对核心工作部件、动力传动部件、机架支撑部件进行了精细化的结构还原。模型整体采用立式布局设计，上部为涡动破碎腔结构，腔体内壁设置有导料衬板与冲击反击结构，能够实现物料进入腔体后的多次折返冲击破碎，有效提升物料破碎成砂的效率；破碎腔主体采用耐磨钢材质进行渲染表现，金属表面做了厚重的工业漆面质感处理，还原真实设备的耐磨防护特性。设备两侧对称布置两台驱动电机，电机采用深绿色工业电机外观材质渲染，电机安装支架与下部机架通过刚性连接结构固定，保证动力传输过程中的结构稳定性；电机与破碎腔主轴之间通过带传动结构实现动力传递，建模过程中对带轮、传动护罩的装配间隙进行了合理预留，符合实际设备的安装维护需求。设备下部为橙色的机架底座结构，底座采用加厚钢板焊接结构设计，表面做了防锈橙漆的材质表现，底座上预留有设备安装固定的螺栓孔位，同时设置有检修维护的开口结构，方便日常对设备内部易损件进行更换。整个建模过程省略了非核心的螺栓螺母等标准连接件，在保证整机结构完整性、装配关系清晰的前提下，简化了冗余的标准件建模工作量，重点突出冲击式破碎机的核心工作原理与结构布局。模型对破碎腔内部的叶轮分料结构、物料导流通道都做了可视化的结构呈现，能够直观展示物料从进料口进入后，在叶轮高速旋转带动下被甩向反击衬板，经过多次撞击、摩擦实现破碎的完整工作路径，可用于破碎设备的结构教学、方案展示、改进设计参考等场景，各部件之间的装配层级清晰，可根据设计需求对单个部件进行参数调整与结构优化。
