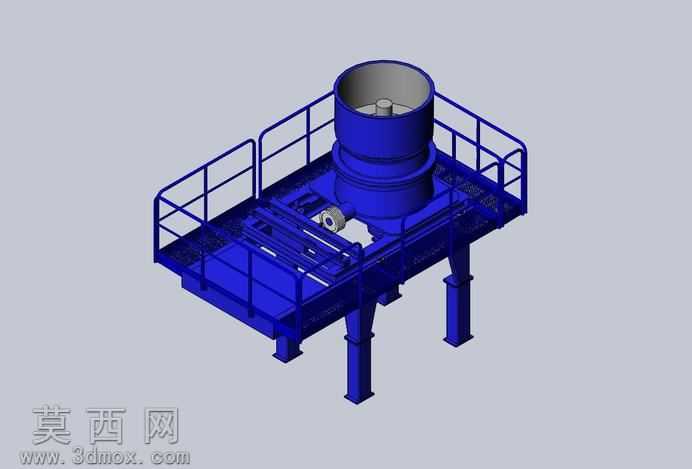

虹吸式出料3000型圆锥破碎设备结构模型

本模型为虹吸式出料3000型圆锥破碎设备的完整三维结构模型，建模过程严格遵循实体机械设计逻辑，以1:1等比例还原设备的真实尺寸与装配关系。模型主体采用自上而下的装配建模思路，首先搭建整体承载平台框架，平台采用型钢焊接式结构设计，表面预留设备安装定位孔、检修通道开口，平台四周设置标准化安全防护栏杆，栏杆采用圆管弯折成型，扶手、横杆、立杆的连接节点完全符合工业安全防护规范，平台下方设置四根等规格的箱型支腿，支腿底部预留地脚螺栓安装面，保证设备安装后的结构稳定性。平台上方核心破碎主机采用圆锥式破碎结构设计，上部为进料圆筒腔体，腔体内部还原了破碎锥、定锥衬板的装配结构，腔体下部为传动安装基座，基座侧面预留传动部件安装位，还原了传动轮、轴承座的装配位置，可清晰呈现设备的动力输入路径。模型在细节处理上还原了虹吸式出料结构的流道设计，出料部位的腔体弧度、导流结构均按照流体输送逻辑建模，保证出料路径的顺畅性，避免物料卡滞。渲染阶段采用工业蓝作为主体设备材质，金属结构件赋予哑光金属漆面质感，平台表面赋予防滑钢板纹理，防护栏杆赋予同色系金属漆质感，腔体内部赋予耐磨衬板的深色金属质感，通过光影渲染突出设备的结构层次，各部件的装配间隙、连接法兰、螺栓孔位均做了精细化还原，可直观呈现设备的整体布局与部件装配关系。设计过程中充分考虑了设备的检修空间需求，平台预留的操作区域可满足日常维护、部件更换的操作空间要求，支腿的高度设计兼顾了出料输送设备的安装空间，整体结构布局紧凑合理，既保证破碎作业的结构强度，又兼顾设备安装、维护的操作便利性，完整还原了该型虹吸出料圆锥破碎机的工业设计特征。
