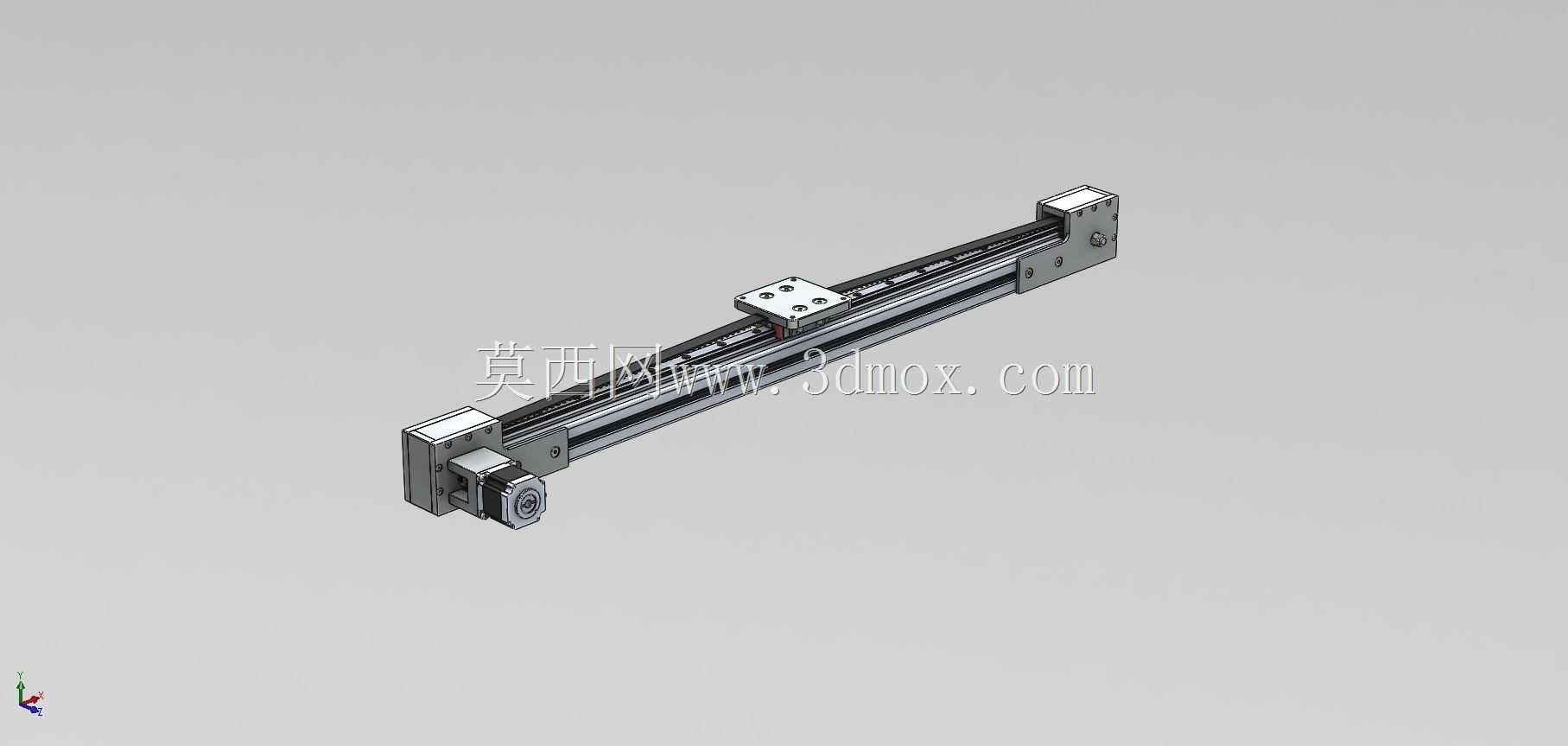

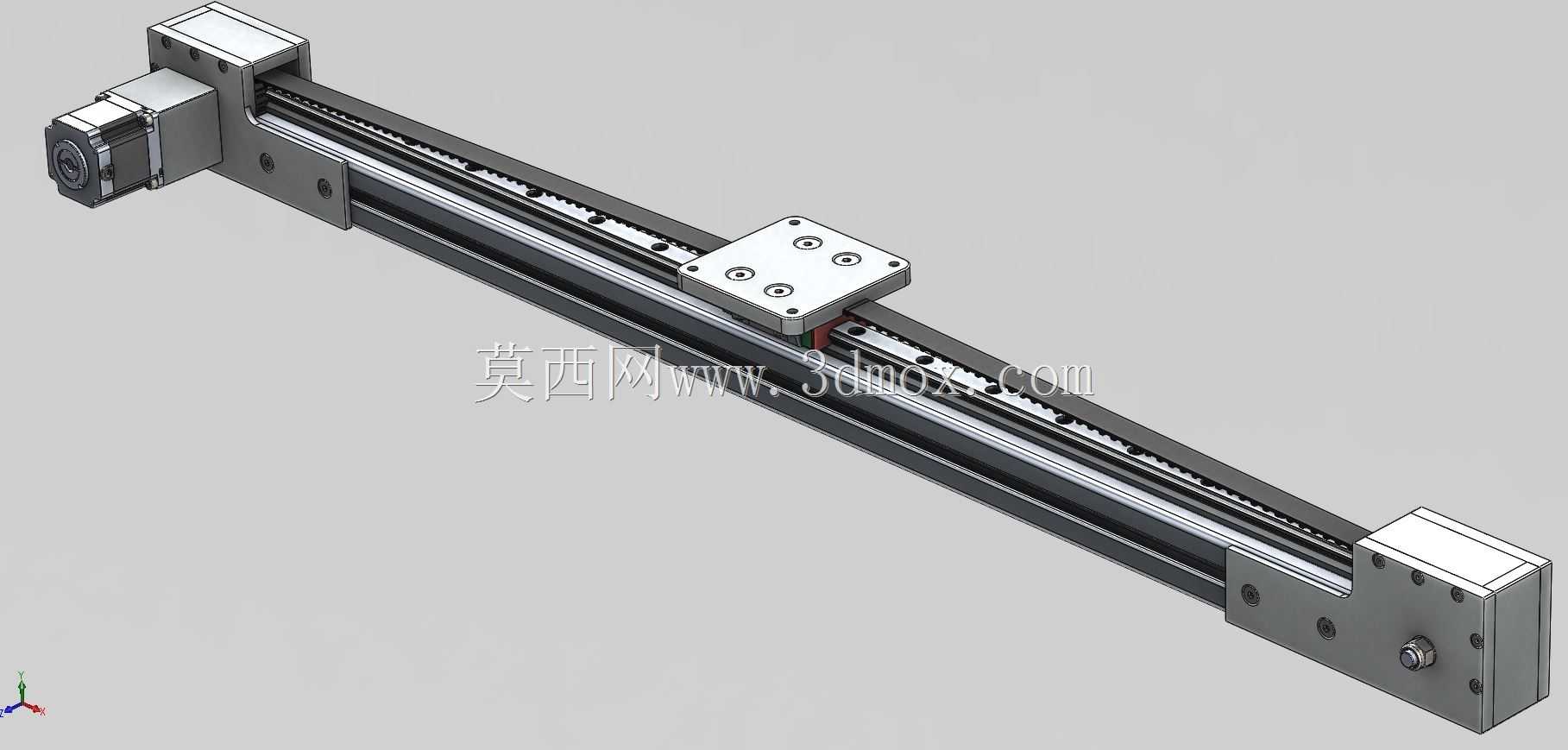

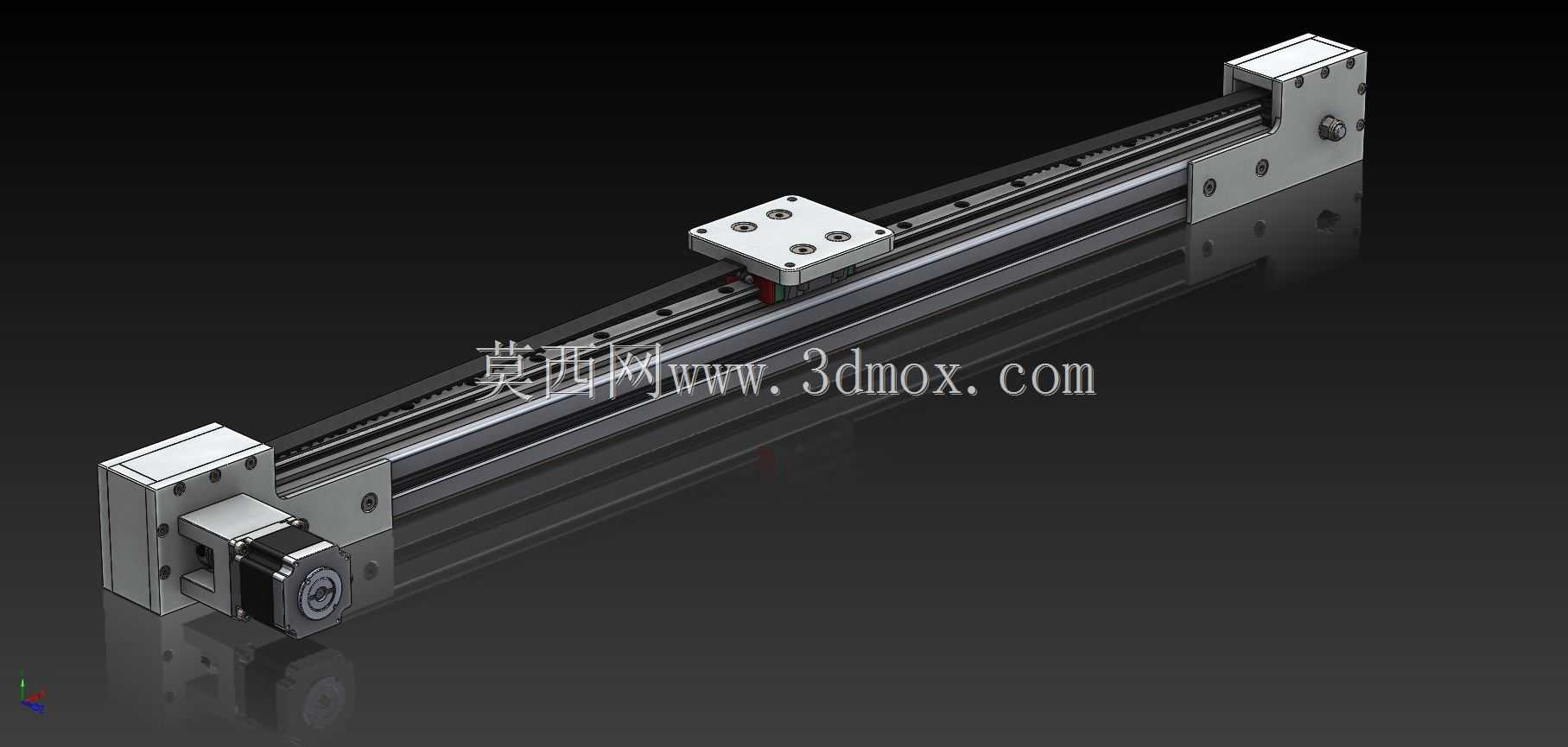

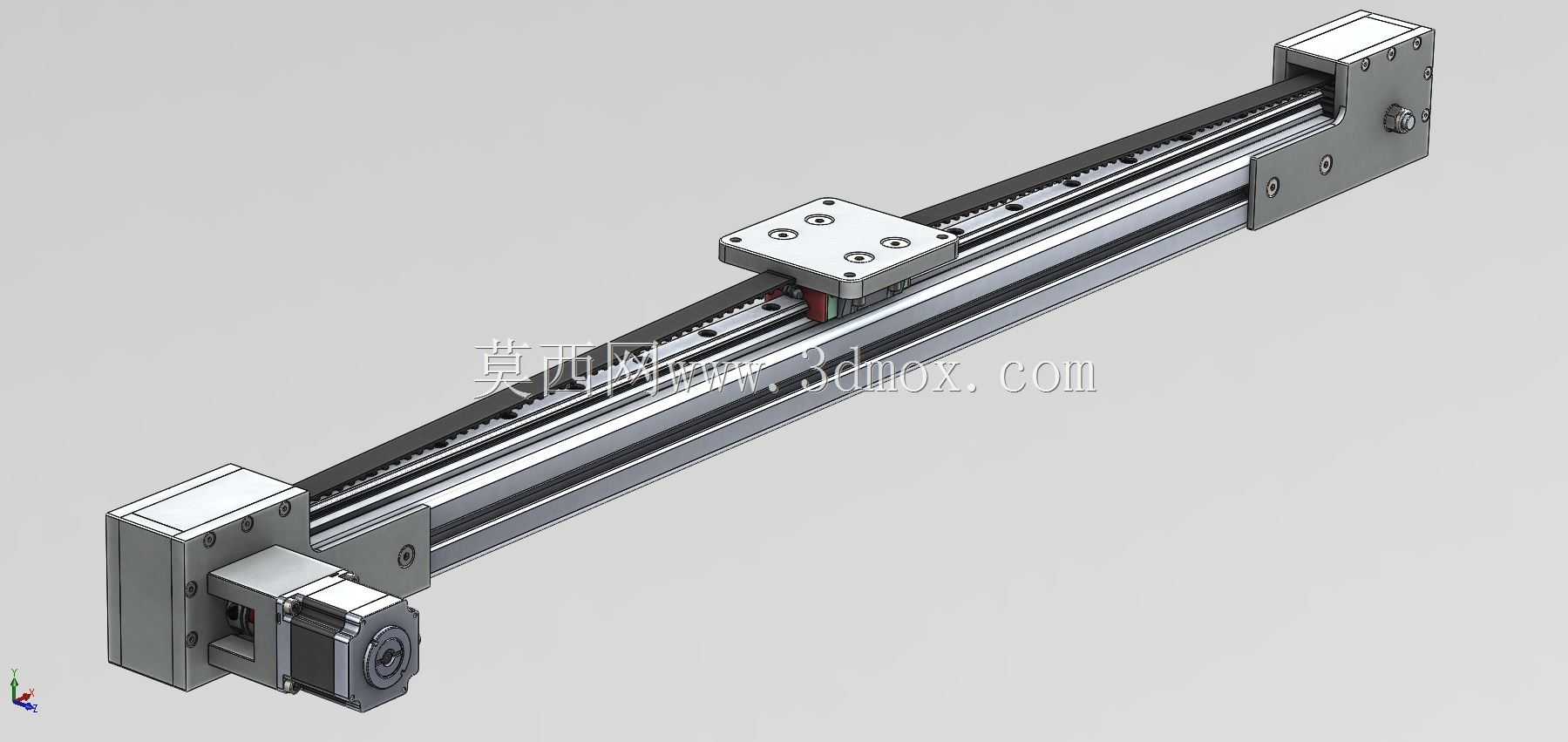

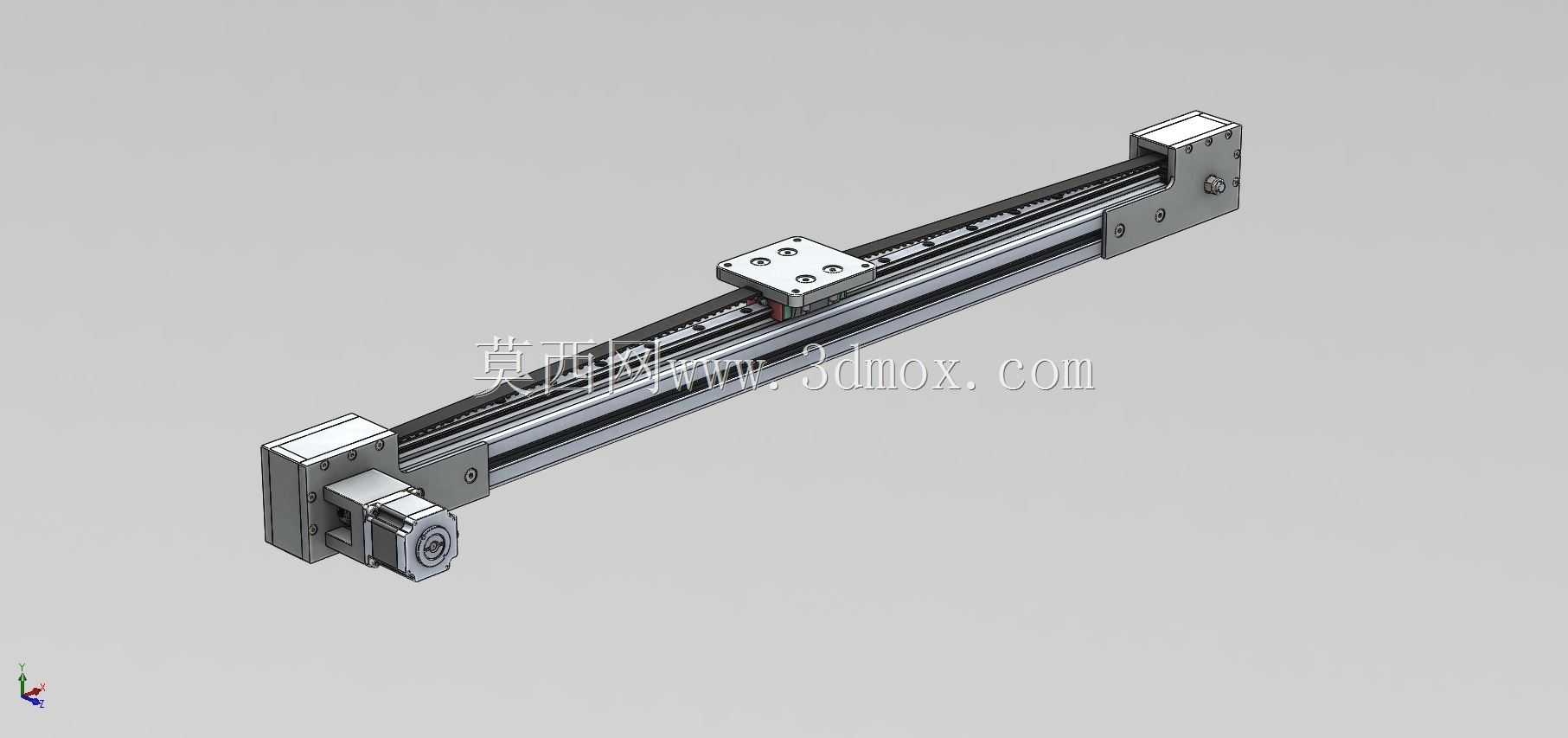

皮带驱动线性直线运动滑台模组

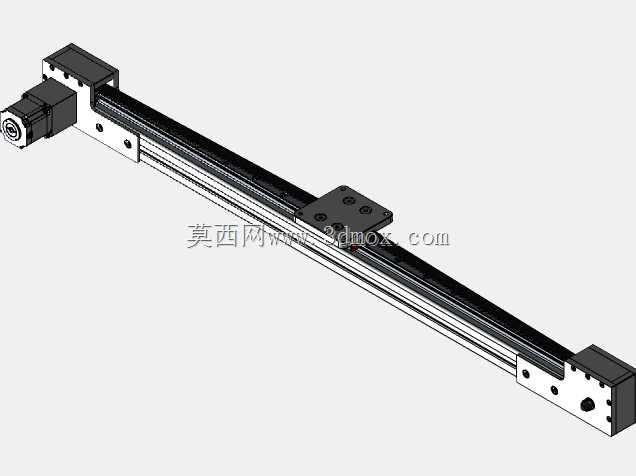

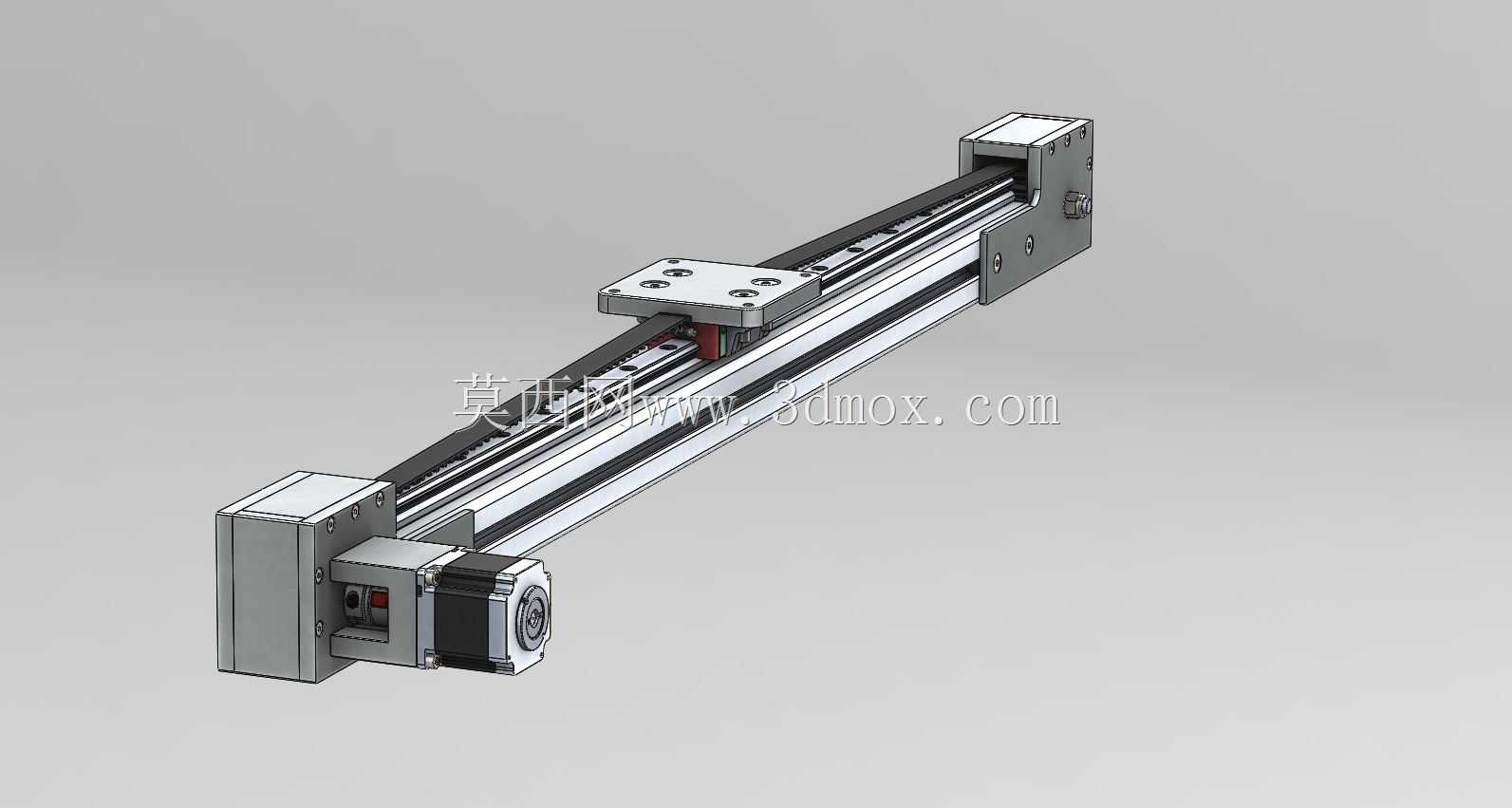

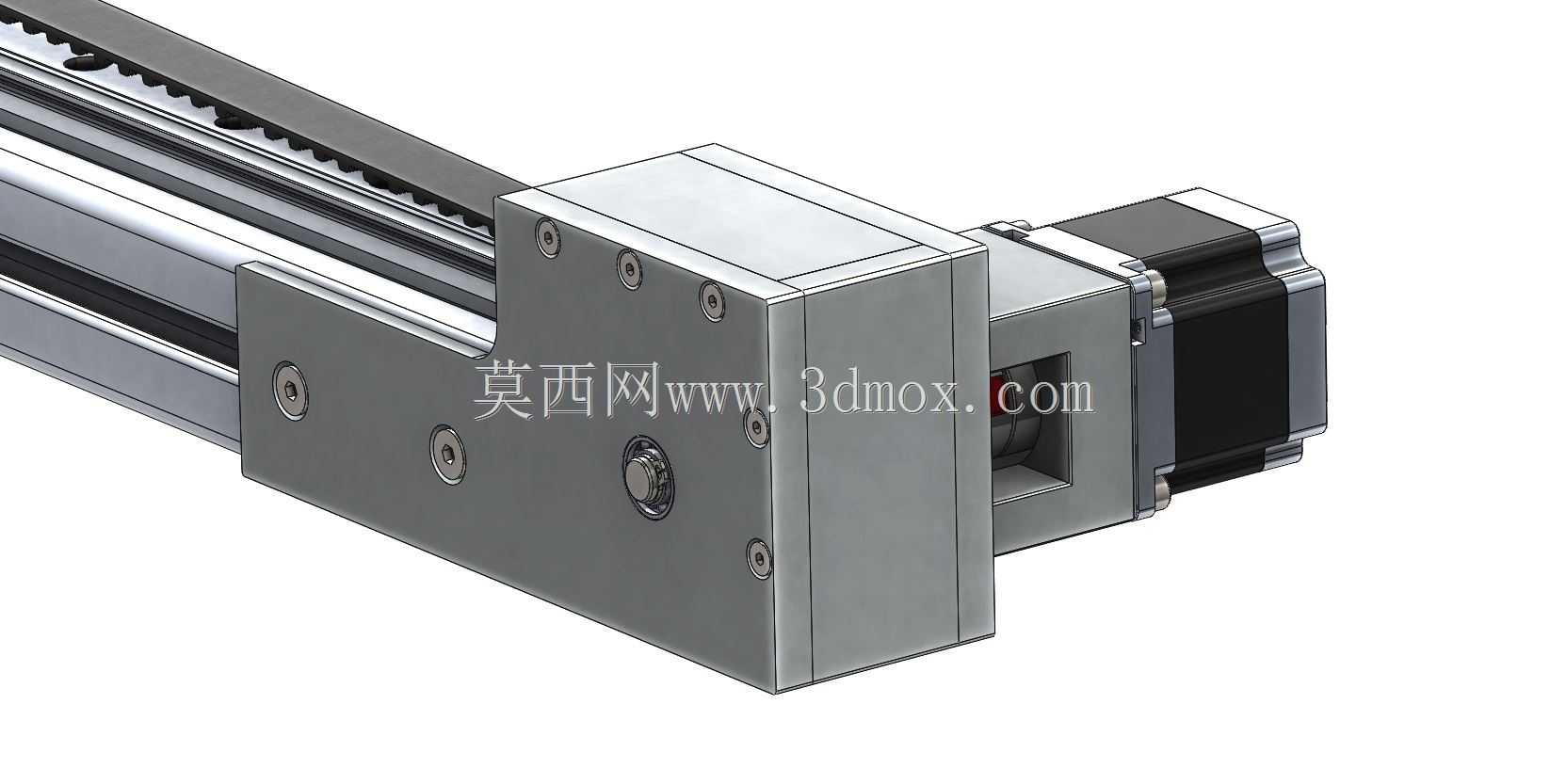

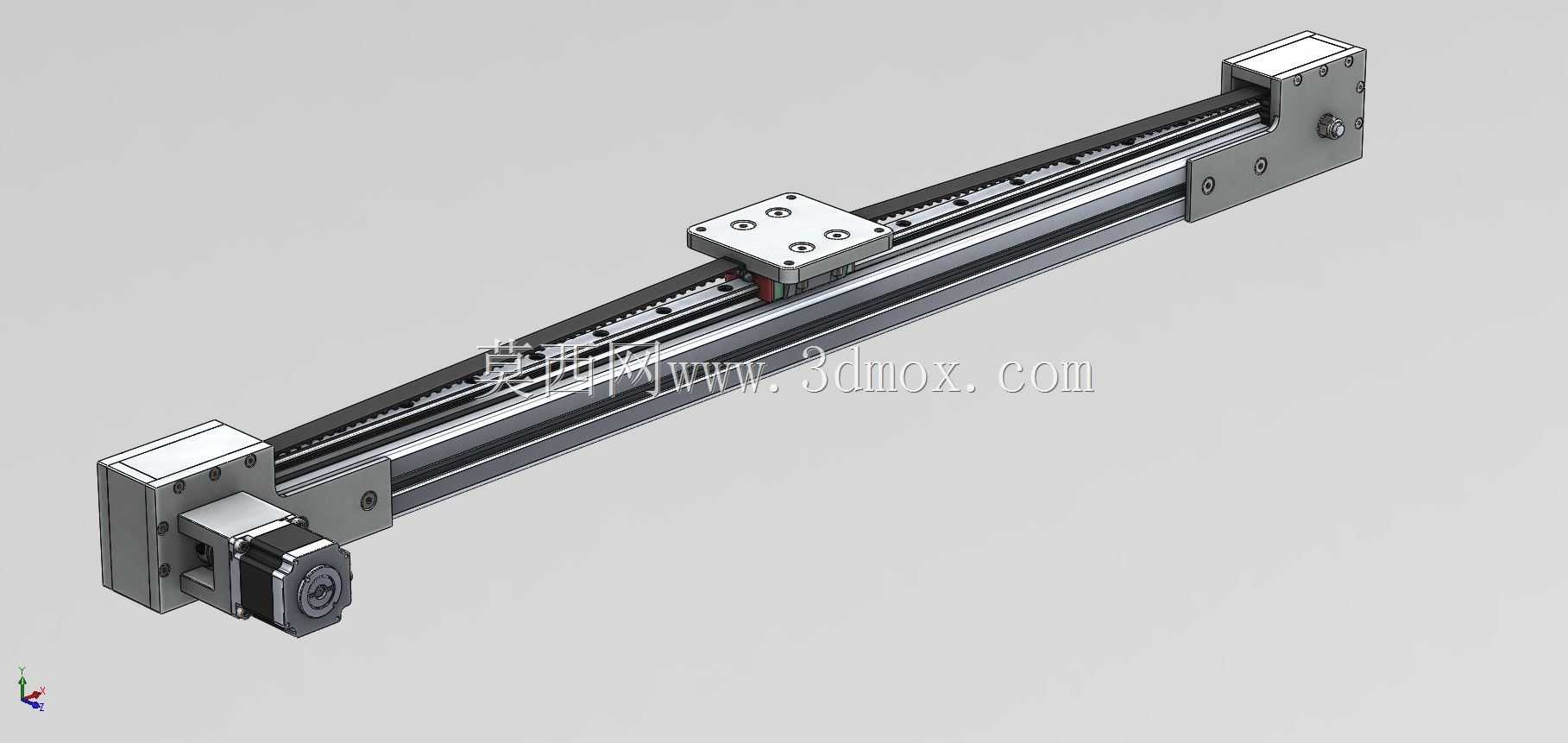

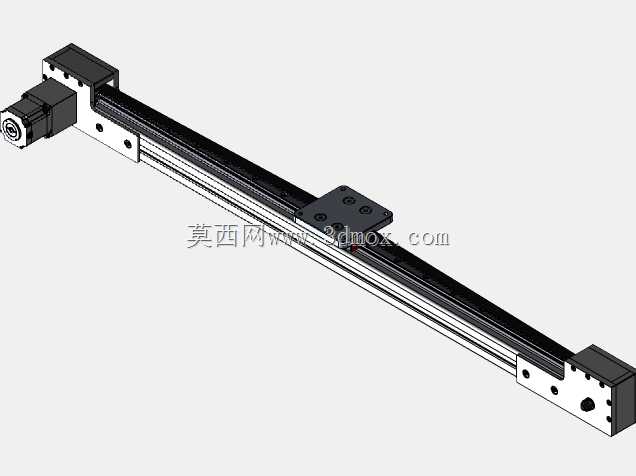

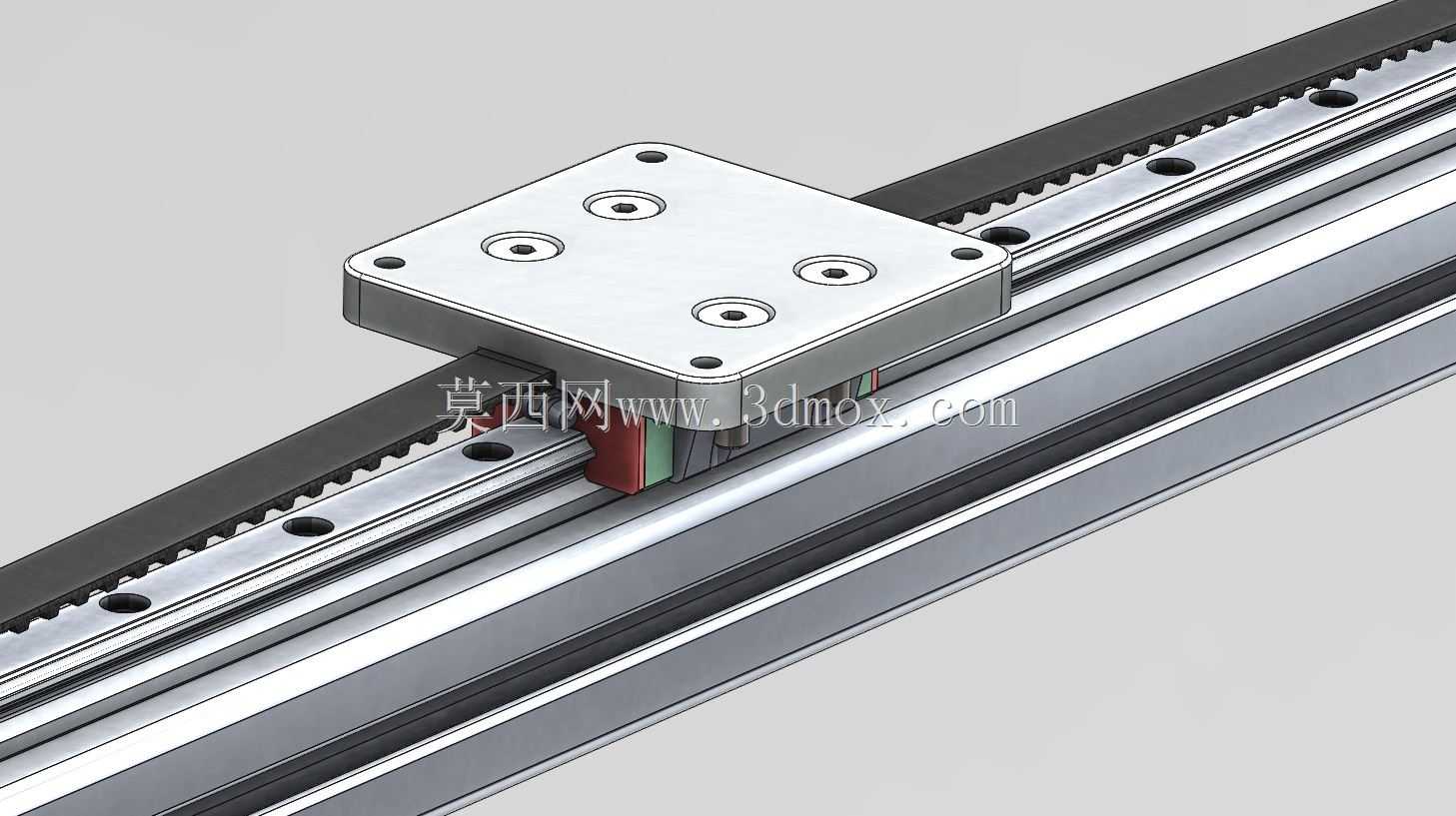

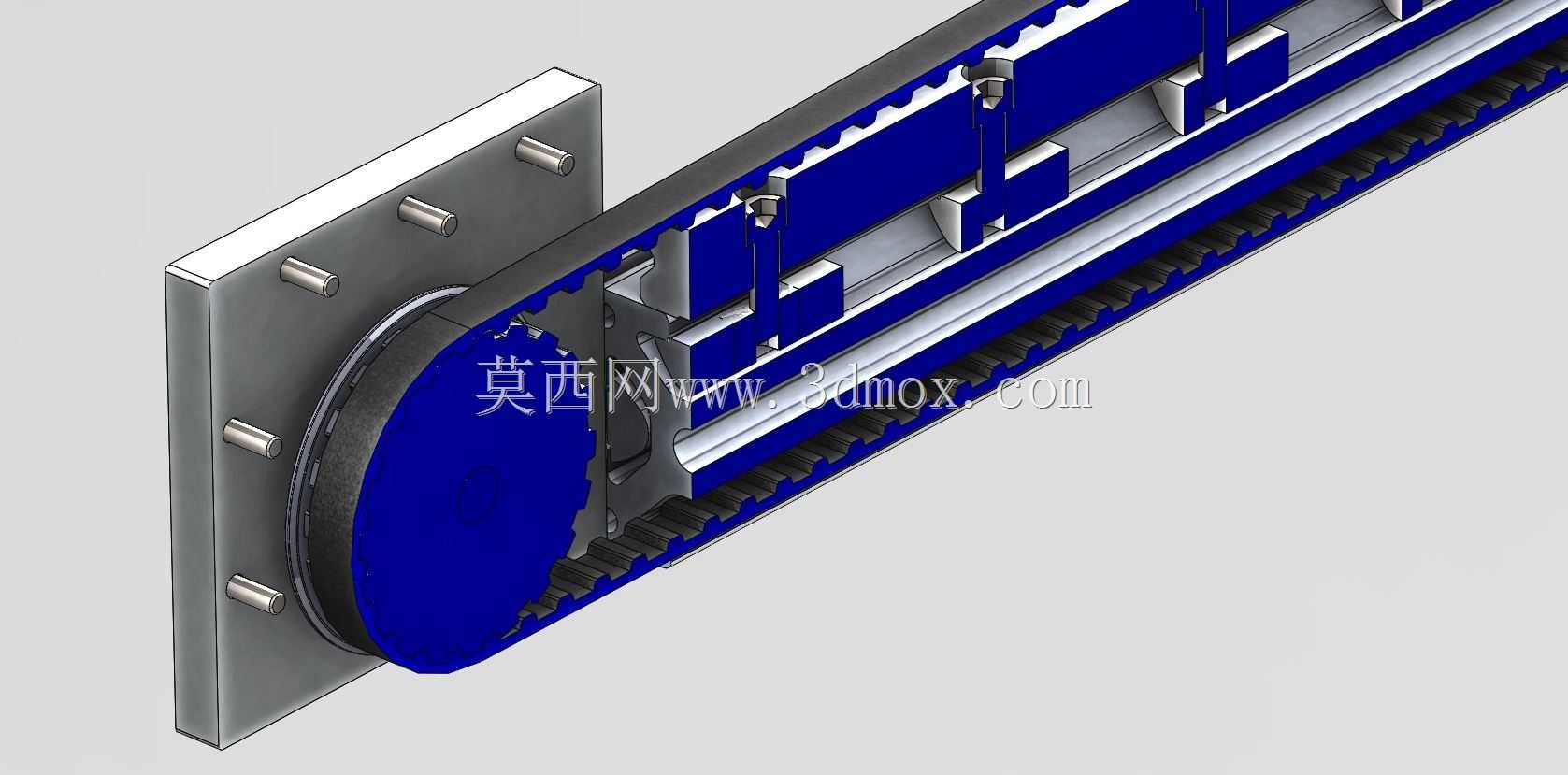

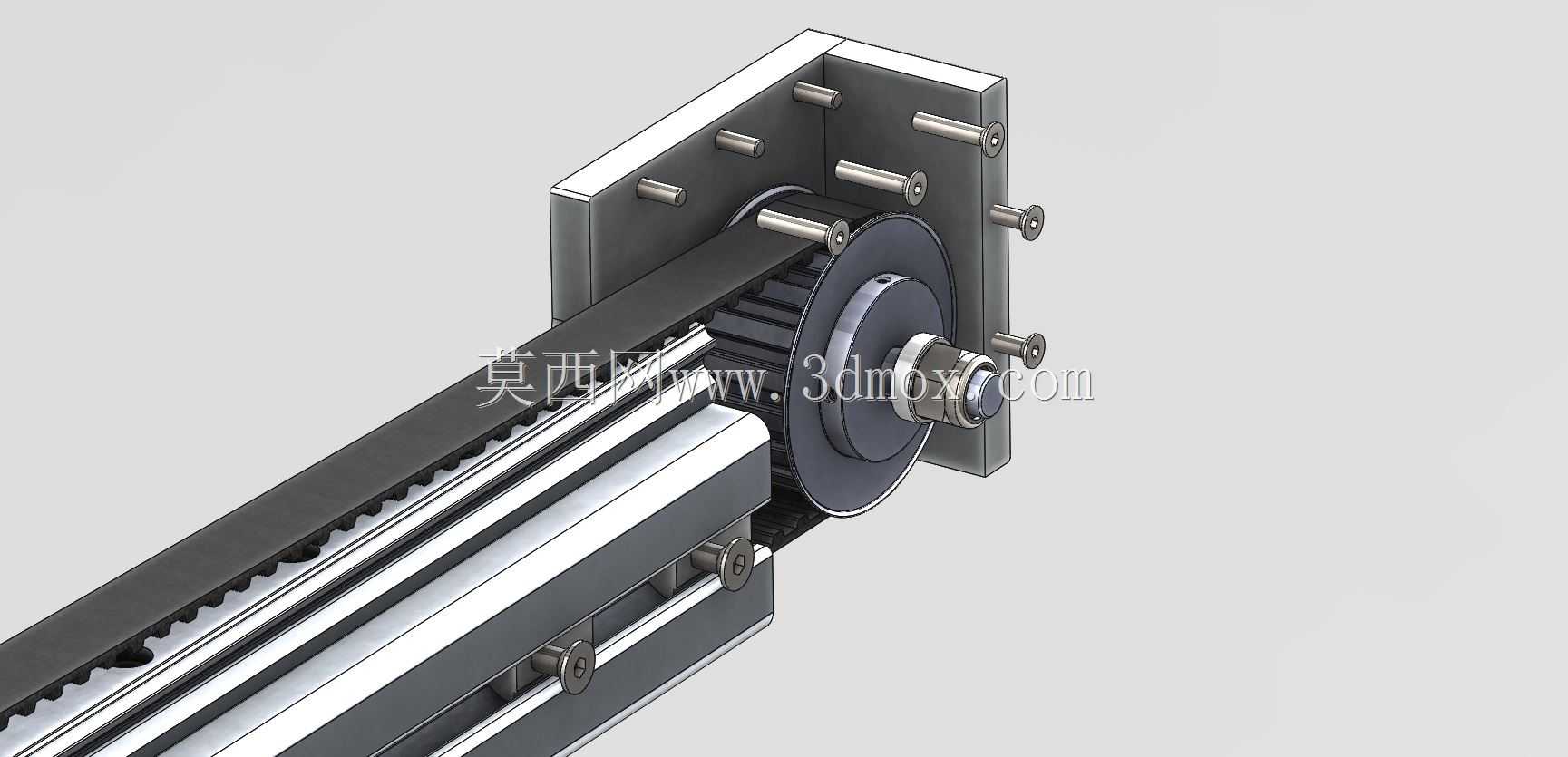

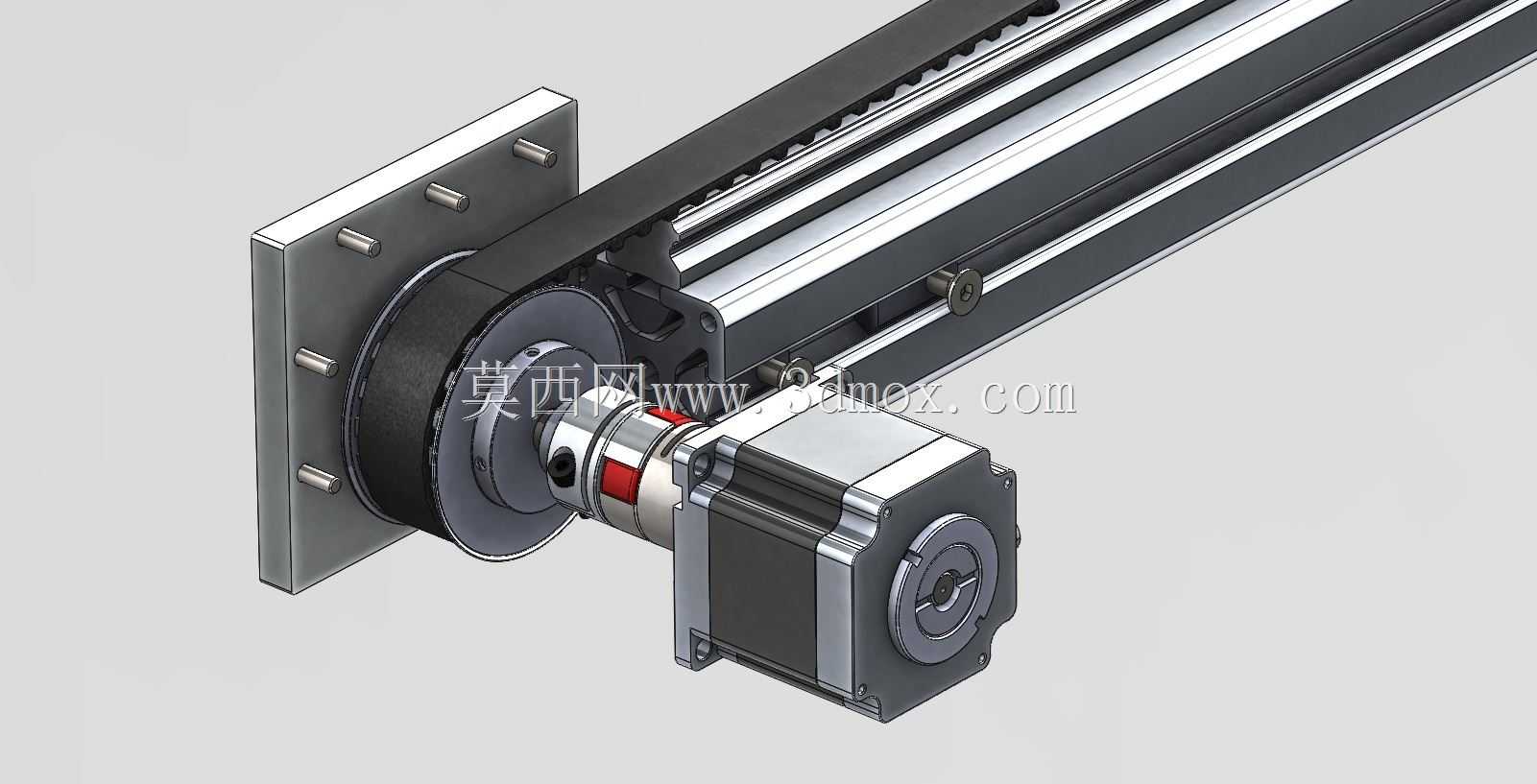

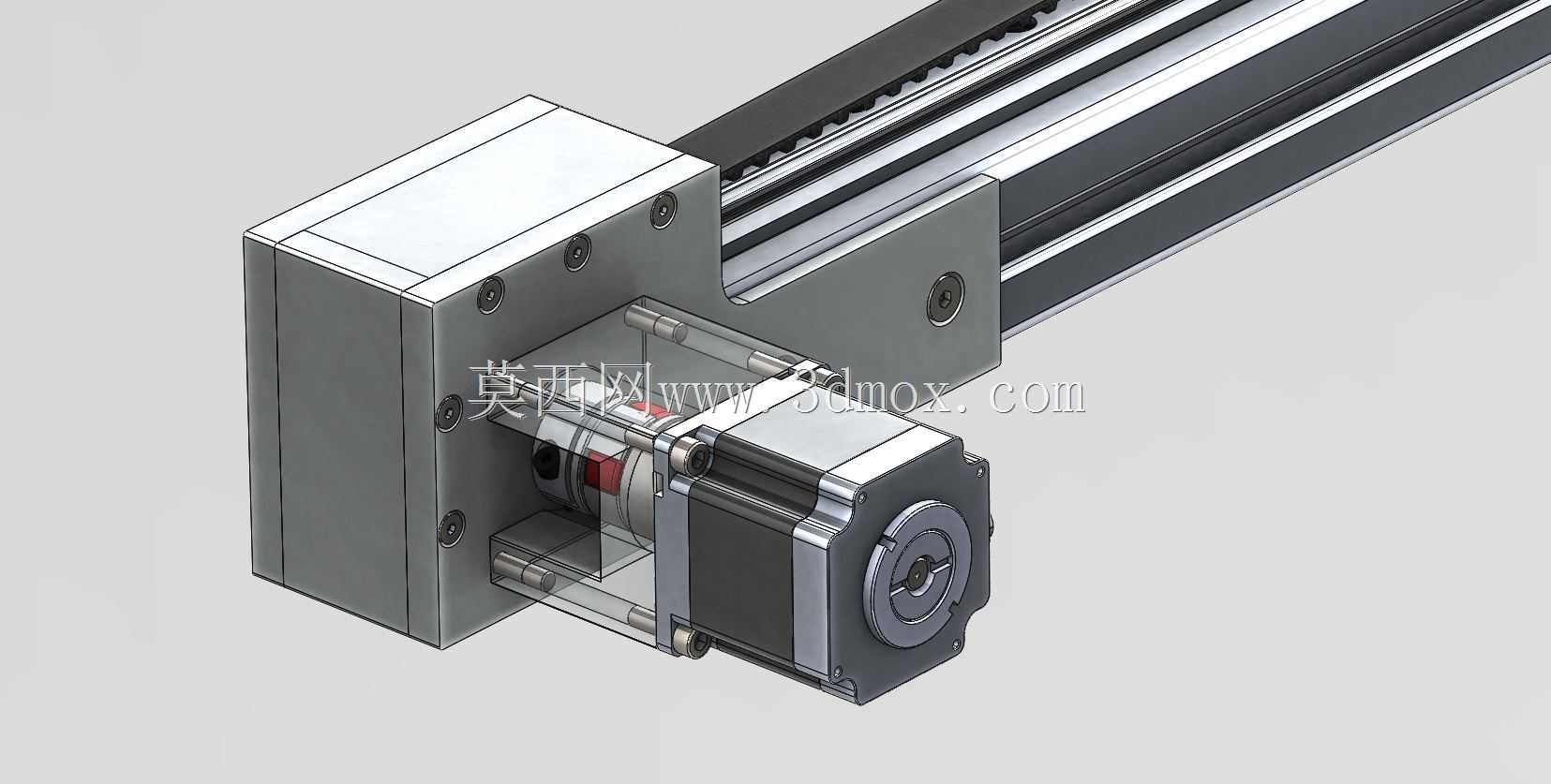

这款皮带驱动的线性直线运动滑台，是工业自动化场景中应用极为广泛的直线执行部件，常被部署在3C电子装配产线完成元器件精准拾取移送、包装生产线完成产品工位间的平稳转运、小型检测设备中搭载视觉探头完成全幅面扫描巡检，也可作为小型直角坐标机械手的单轴运动单元，适配轻载高速的往复直线作业需求。整套模组采用同步带传动的结构方案，核心导向依托高精度线性导轨实现，滑座沿导轨方向运动时摩擦阻力极低，可长时间维持稳定的运动精度，不会出现爬行、卡顿等不良工况。驱动端搭配步进电机安装位，可直接适配标准规格的步进电机，通过同步带轮将电机的旋转运动转化为滑座的直线运动，传动比匹配合理，兼顾高速移送能力与基础的传动精度，可根据实际工况需求调整运行速度与行程限位。结构设计上采用标准铝型材作为模组的主体基座，型材截面规整，自带安装槽位，既可以作为单轴独立使用，也可以快速搭建多轴组合的运动平台，无需额外加工复杂的安装基座；两端的张紧端座集成了同步带张紧调节结构，日常维护时无需拆解整体模组即可调整皮带张紧度，大幅降低运维难度；滑座表面预留了标准化的安装螺孔阵列，可直接搭载末端执行器、工装夹具、检测元件等负载，安装适配性极强。从安装边界来看，模组整体外形修长规整，宽度方向占用空间极小，可适配设备内部狭窄的安装空间，两端的电机安装位可根据实际布线需求调整安装方向，适配不同的设备布局要求；导轨副采用密封式设计，可阻挡大部分生产场景中的粉尘、碎屑进入滚道，延长模组的无故障运行时长，适配多数常规工业生产环境的使用要求。整套结构的零部件均采用标准化选型，易损件替换便捷，可快速完成维护更换，减少产线停机时长，非常适合中小负载、长行程、高节拍的自动化作业场景使用。
