微型USB板端连接接口结构设计

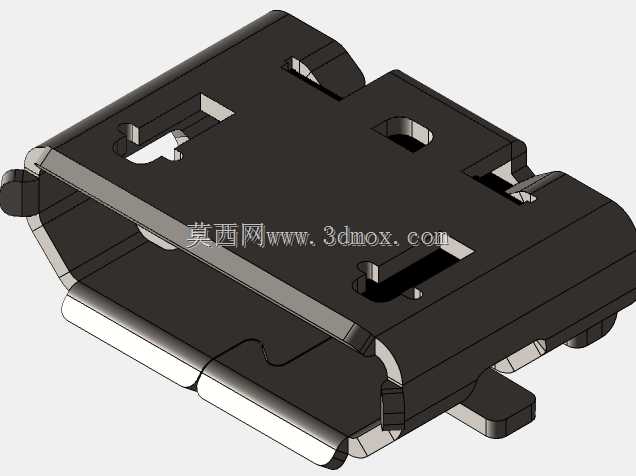

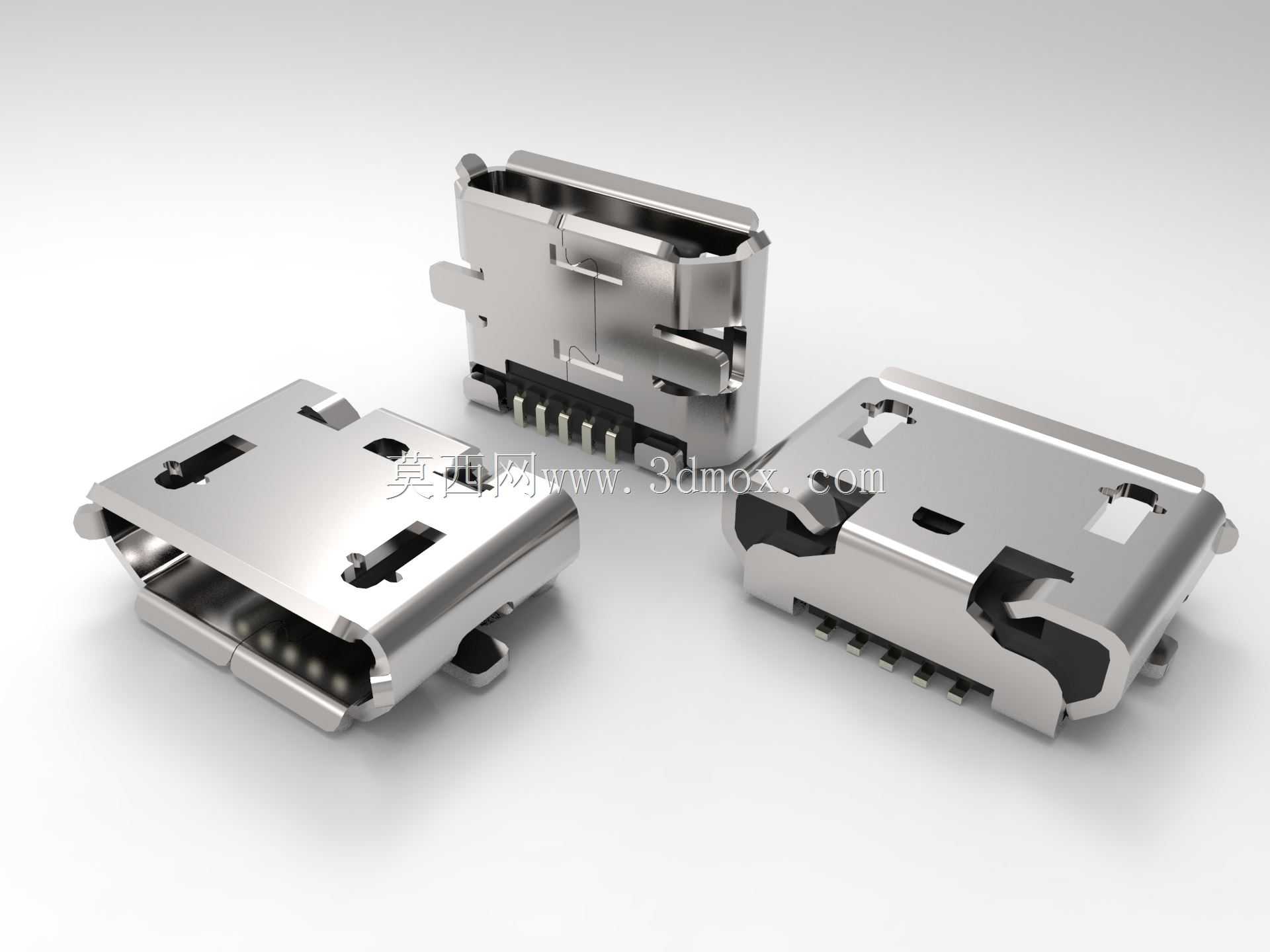

微型USB接口是消费电子、小型智能设备领域应用极为广泛的板端连接部件，日常可见于早期智能手机、便携数码播放器、移动电源、小型工控手持终端、智能家居外设等产品上，承担设备与外部线缆之间的数据传输、电力输送的核心连接作用，是设备内外信号与能源交互的关键物理载体。这类接口在实际使用中需要兼顾频繁插拔的耐用性、焊接装配的便捷性、信号传输的稳定性以及结构强度的可靠性，设计过程中需要充分考量实际使用场景的各类需求。从功能特性来看，该款板端Micro USB插座采用沉板贴片式结构设计，金属外壳采用一体冲压折弯成型工艺，外壳两侧延伸出定位固定焊脚，能够在PCB板焊接时提供充足的结构附着力，避免多次插拔后接口出现松脱移位的问题；接口内部的接触端子采用弹性结构设计，能够在公头插入时提供稳定的接触压力，保证数据信号传输的连续性与充电过程中的电流稳定性，同时端子的排布严格遵循通用Micro USB接口的引脚定义规范，能够适配所有符合标准的Micro USB公头线缆，具备极强的通用互换性。在设计思路上，这款接口充分平衡了小型化需求与结构强度要求，整体外形紧凑小巧，能够适配各类轻薄型便携设备的内部安装空间，金属外壳的边角做了圆滑过渡处理，既能够在装配过程中避免划伤操作人员与设备内部其他线材，也能在公头插入时起到导向定位作用，降低盲插时的对位难度，减少插针对接错位导致的端子损坏风险。从安装边界来看，该接口为表面贴装型器件，焊接引脚与外壳固定脚均分布在器件底部与侧方，安装时不需要在PCB板上开设过大的贯穿开孔，仅需按照引脚排布预留对应的焊盘位置即可，接口的插接端朝向设备外壳方向，装配后接口端面与设备外壳的开孔精准对齐，公头插入深度符合通用标准，不会出现插接过浅导致接触不良、或是插接过深顶坏内部端子的问题。外壳上设置的弹性卡扣结构能够在公头插入后提供适度的卡持力，避免日常使用中线缆受轻微拉扯就出现松脱断电的情况，同时卡扣的弹力经过合理调校，插拔力度处于舒适区间，既不会因为过紧导致插拔费力，也不会因为过松导致连接稳定性不足。接口的金属外壳整体做了防锈镀层处理，能够适应日常使用中温湿度变化带来的氧化考验，长期使用也不会出现锈蚀导致的接触不良问题，内部的绝缘基座采用耐高温工程塑料材质，能够耐受SMT回流焊过程中的高温环境，不会在焊接过程中出现变形、端子移位的问题，保证批量生产时的装配良率。
