罗兰CUBE20X吉他练习音箱结构设计

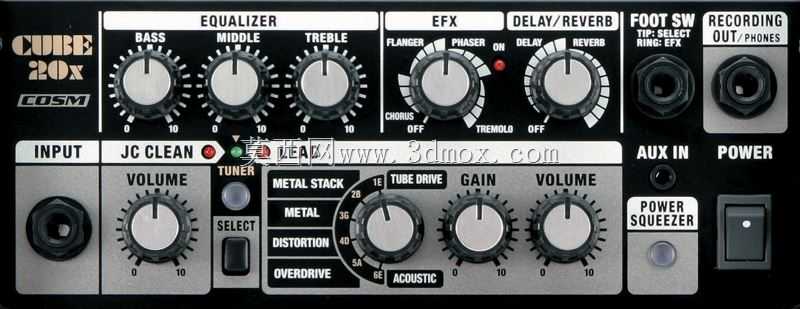

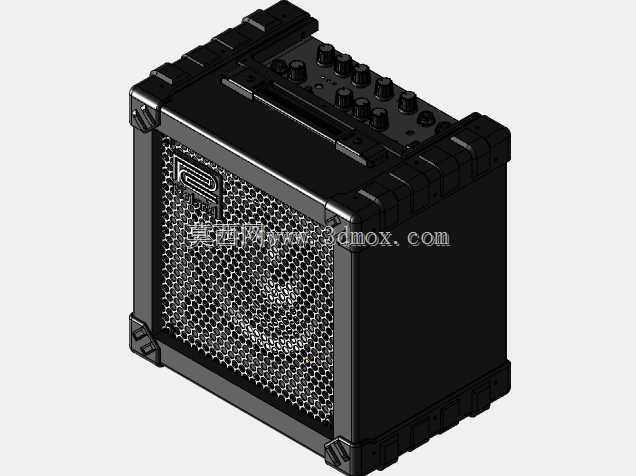

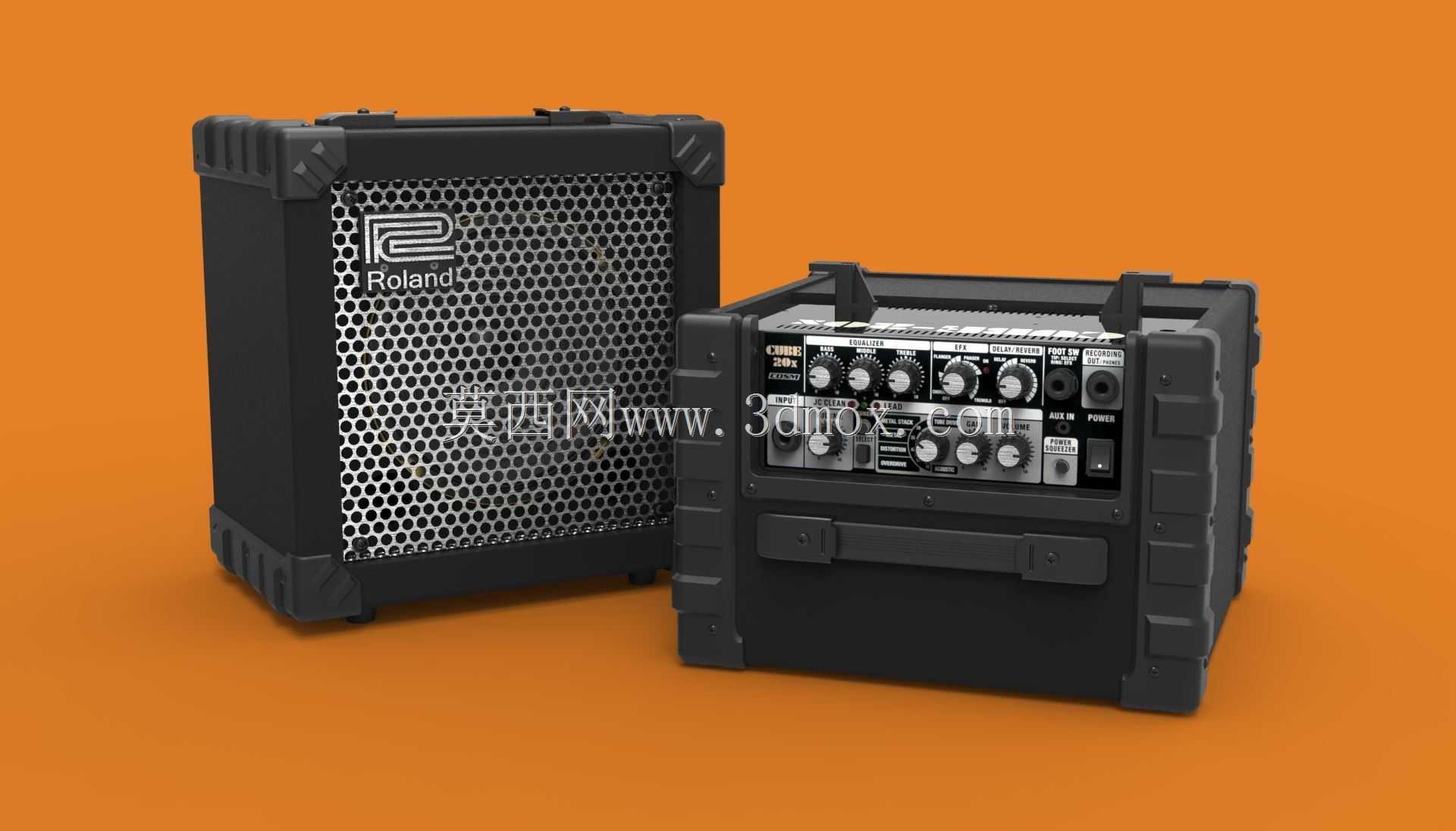

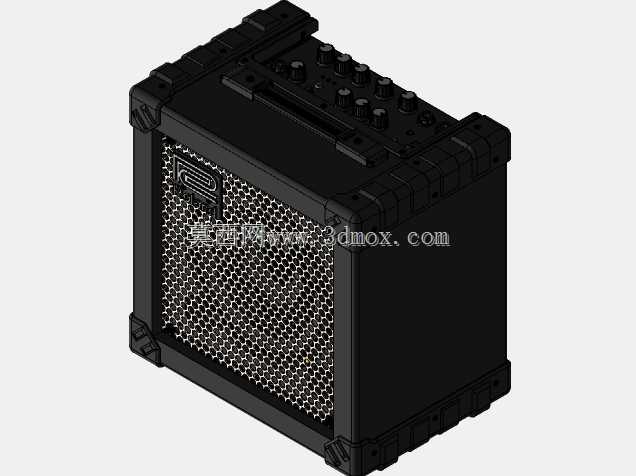

这款吉他音箱主要面向个人日常练琴、小型室内排练、街头便携演出等场景使用，是电声乐器领域普及率极高的入门级扩声设备，能够将电吉他输出的微弱音频信号进行功率放大，同时搭载多段音色调节模块，可实现清音、失真、延时等多种常用吉他音效输出，满足不同演奏风格的音色需求，无需外接复杂效果器即可完成基础的音色塑造，大幅降低了入门演奏者的设备搭建门槛。从实际使用需求出发，这款音箱采用一体化封闭式箱体设计，整体外形为方正立方体结构，边角位置全部加装了硬质橡胶防护包角，能够在日常搬运、户外移动过程中有效缓冲磕碰冲击，避免箱体外壳、内部电子元件受震动损坏，适配经常移动使用的场景需求。箱体正面采用六边形冲孔金属网罩，既可以对内部的扬声器单元形成可靠防护，避免异物触碰振膜造成损坏，又不会阻碍声波的正常扩散，保证声音输出的通透度；网罩上方预留品牌标识安装位，视觉识别度清晰。箱体顶部设计有内嵌式提手结构，提手与箱体上表面齐平，不额外占用外部空间，握持手感贴合手掌弧度，单人即可轻松完成设备转移。箱体背部集成了全部操控与接口区域，旋钮按照功能分区进行排布，从左到右依次为输入增益调节、多段均衡调节、效果深度调节、主音量控制，旋钮间距预留了充足的操作空间，即使在演出过程中盲操作也不易出现误触；接口区域包含吉他输入接口、耳机输出接口、外接电源接口，所有接口位置都做了内凹处理，避免插头突出箱体造成磕碰损坏。设计过程中充分考虑了安装边界与内部空间利用率，箱体内部按照功能划分出扬声器安装腔、电路板安装腔、供电模块安装腔三个独立区域，各区域之间设置有隔离筋条，既可以避免扬声器工作时的震动影响电路板上电子元件的连接稳定性，又能减少电路模块对音频信号的电磁干扰，保证输出音色的纯净度。扬声器单元采用下沉式安装结构，安装面与箱体前面板预留有足够的振动间隙，避免大音量工作时振膜触碰网罩产生异音；电路板采用螺丝固定在箱体背部的安装柱上，安装柱高度经过精准测算，保证电路板上的电容、接口等元件刚好与背部面板的开孔对齐，不会出现装配干涉。箱体整体尺寸控制在桌面级使用范围，既可以放置在地面使用，也可以平稳放置在桌面、音箱支架上，底部设计有四个防滑橡胶脚垫，放置时能够增大与接触面的摩擦力，避免大音量工作时箱体随震动产生位移，同时脚垫的高度可以让箱体底部与接触面留出空隙，减少低频反射带来的音质浑浊问题。外壳采用高强度工程塑料注塑成型，在保证结构强度的前提下尽可能控制整机重量，兼顾耐用性与便携性，所有拼接位置都设计有止口结构，装配后缝隙均匀，既可以提升箱体的整体密封性，减少不必要的声染，又能阻挡日常使用中的灰尘进入箱体内部，延长设备的使用寿命。
