同轴式硬齿面齿轮减速机结构设计

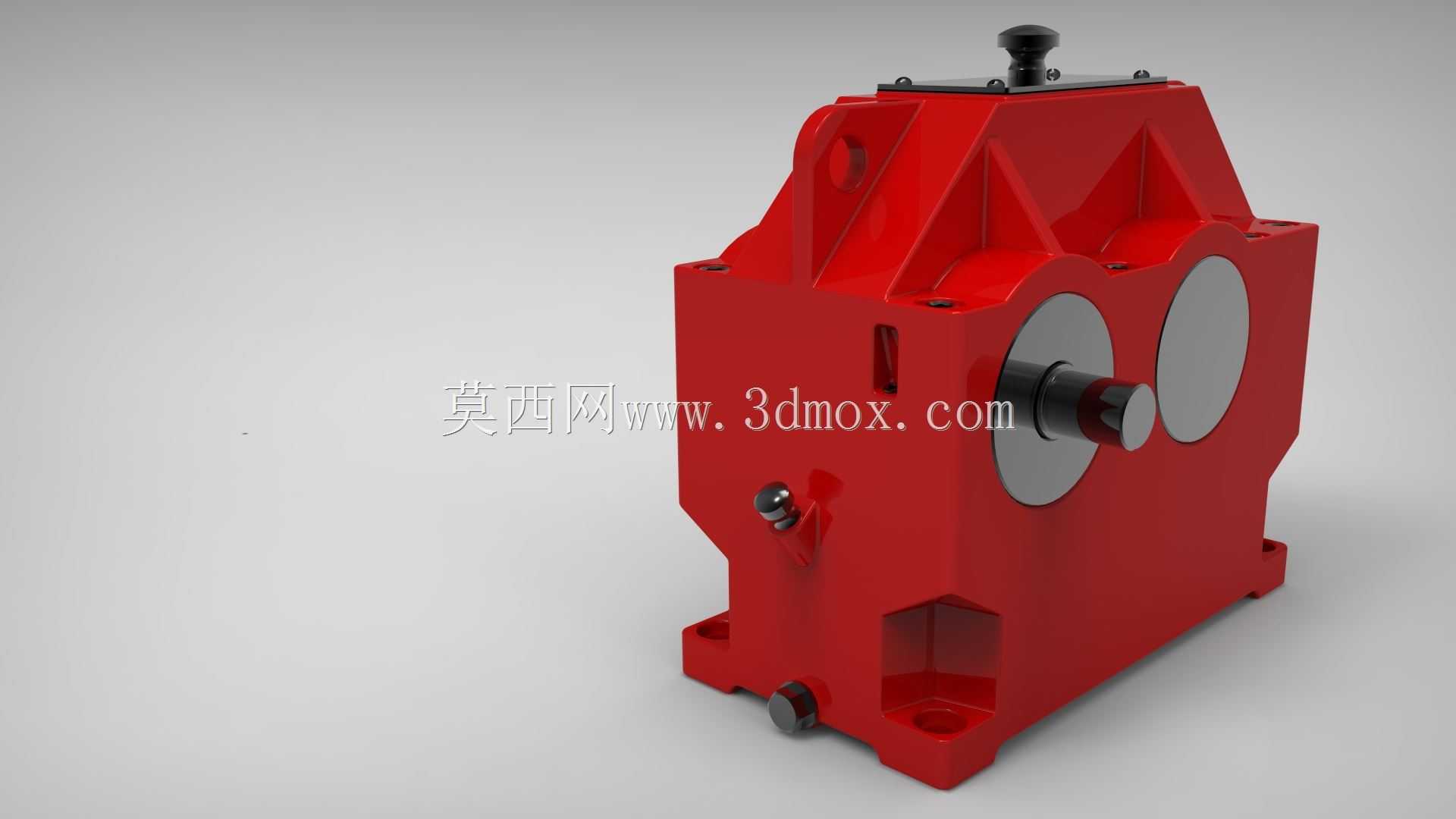

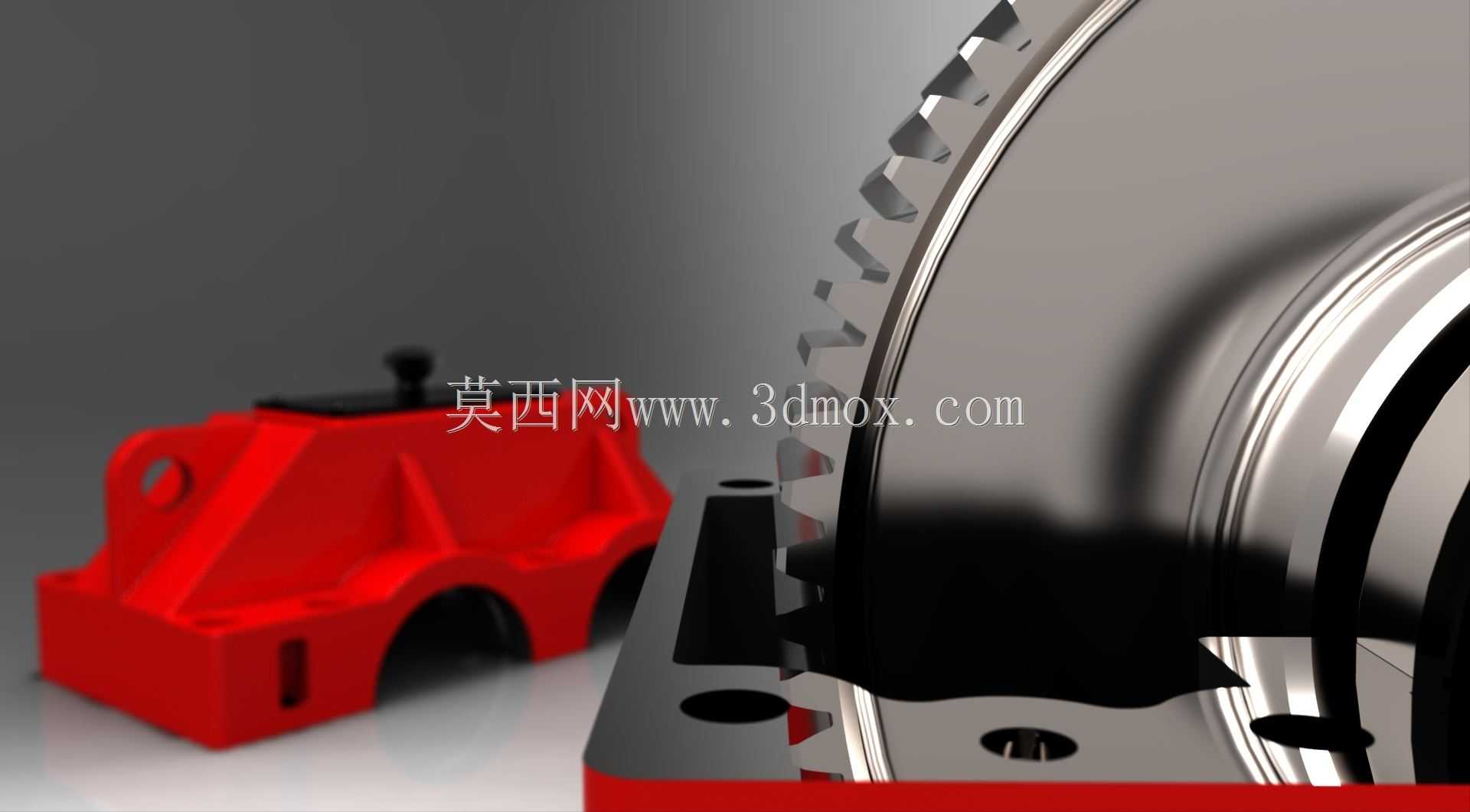

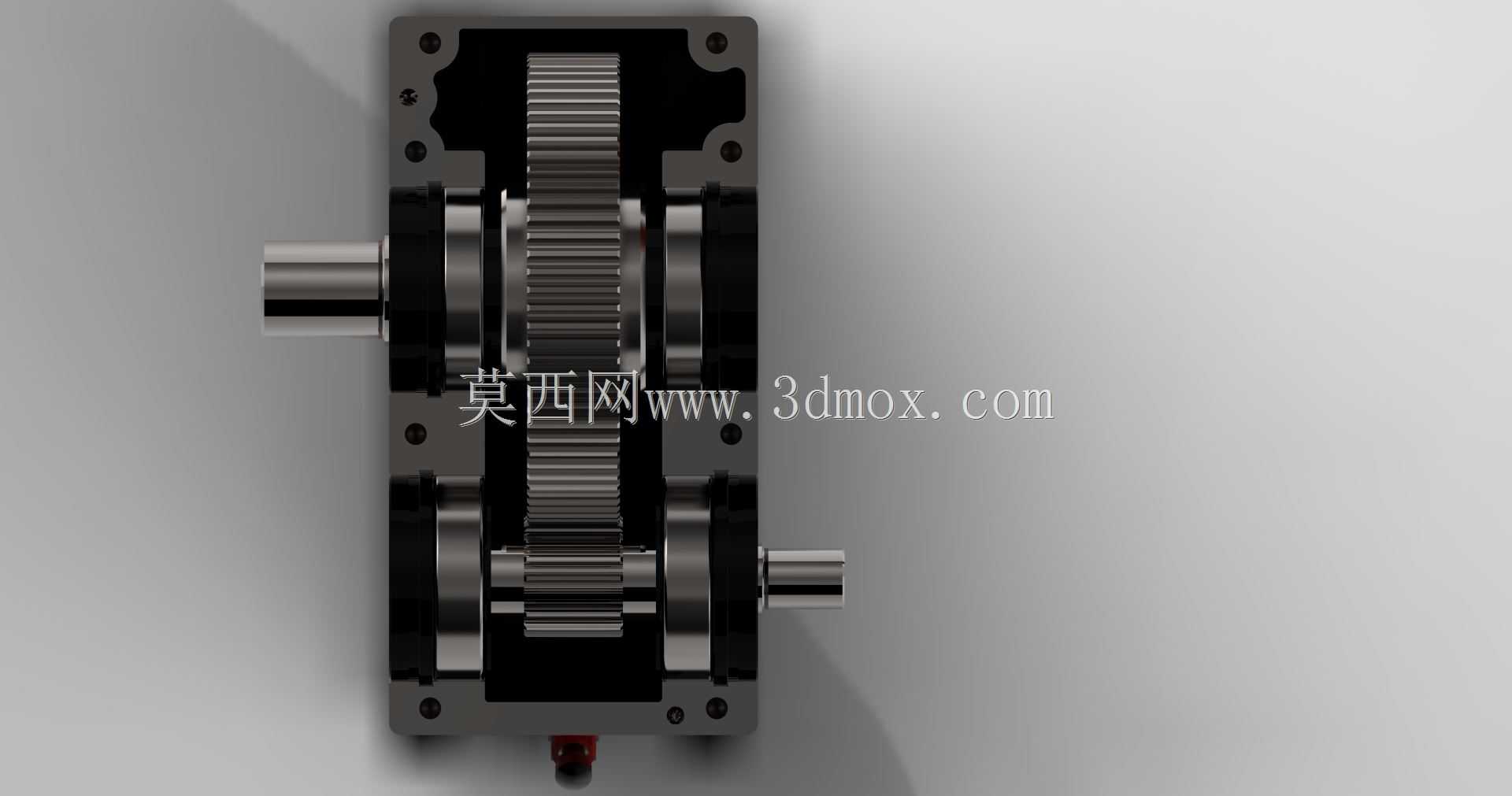

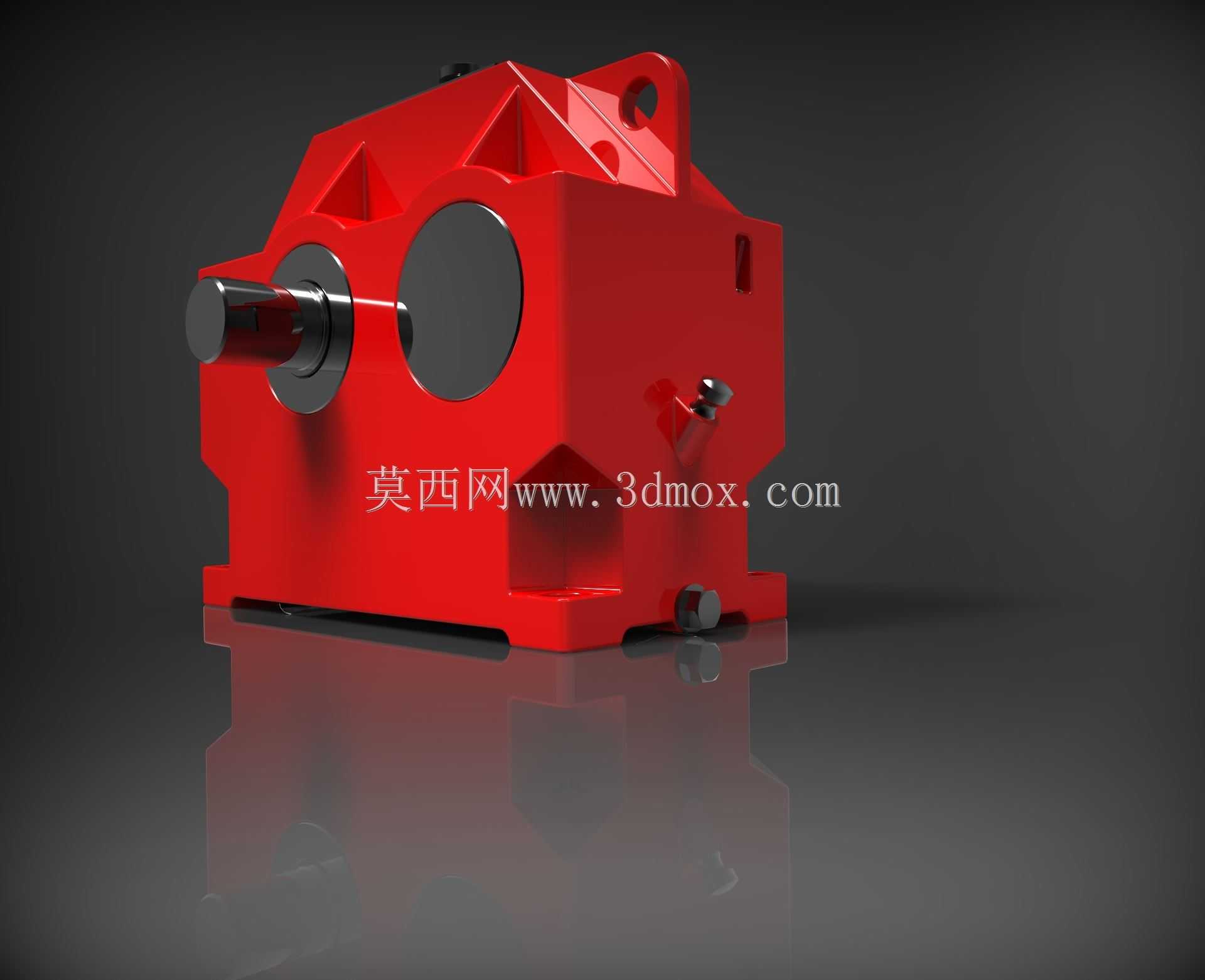

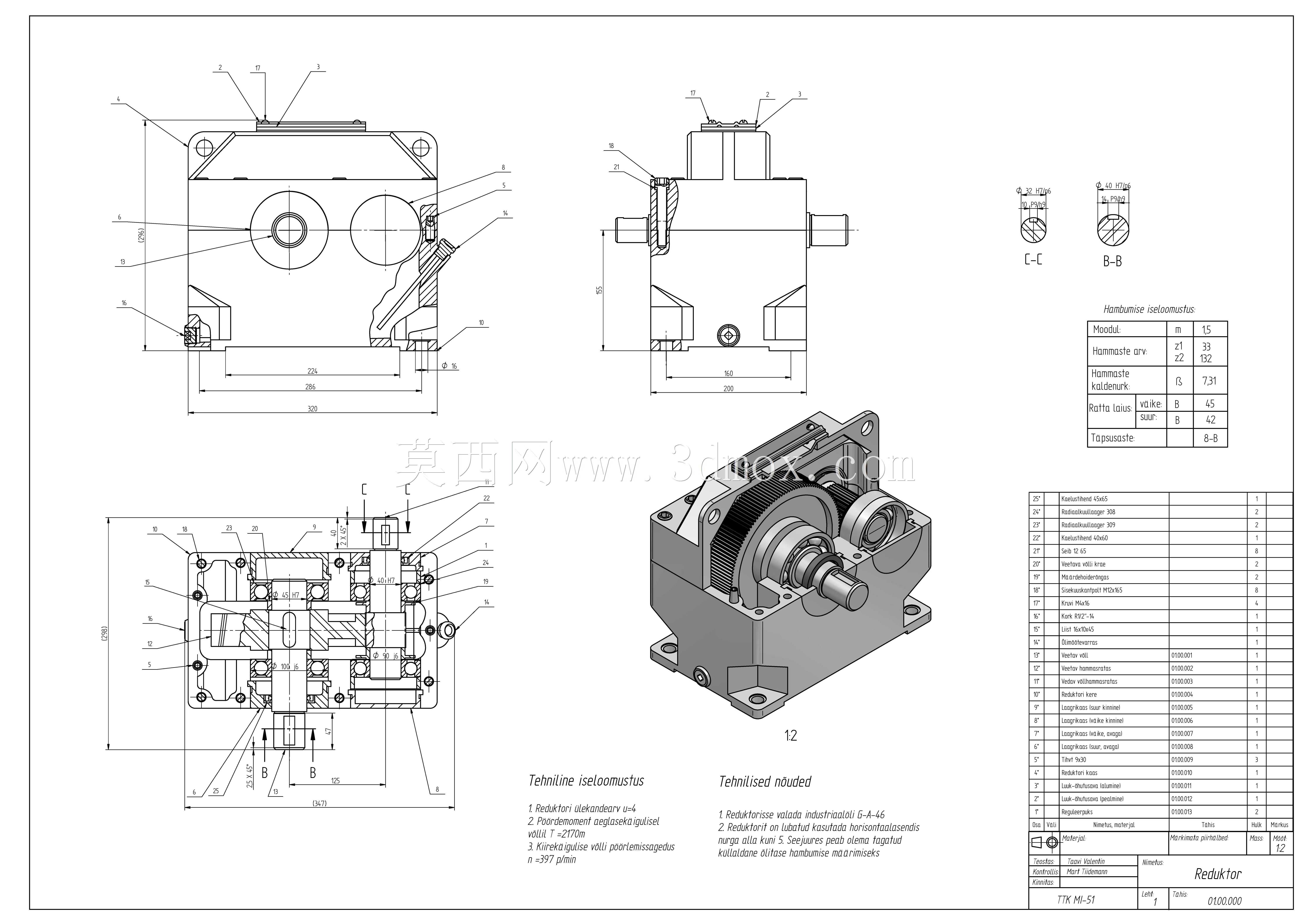

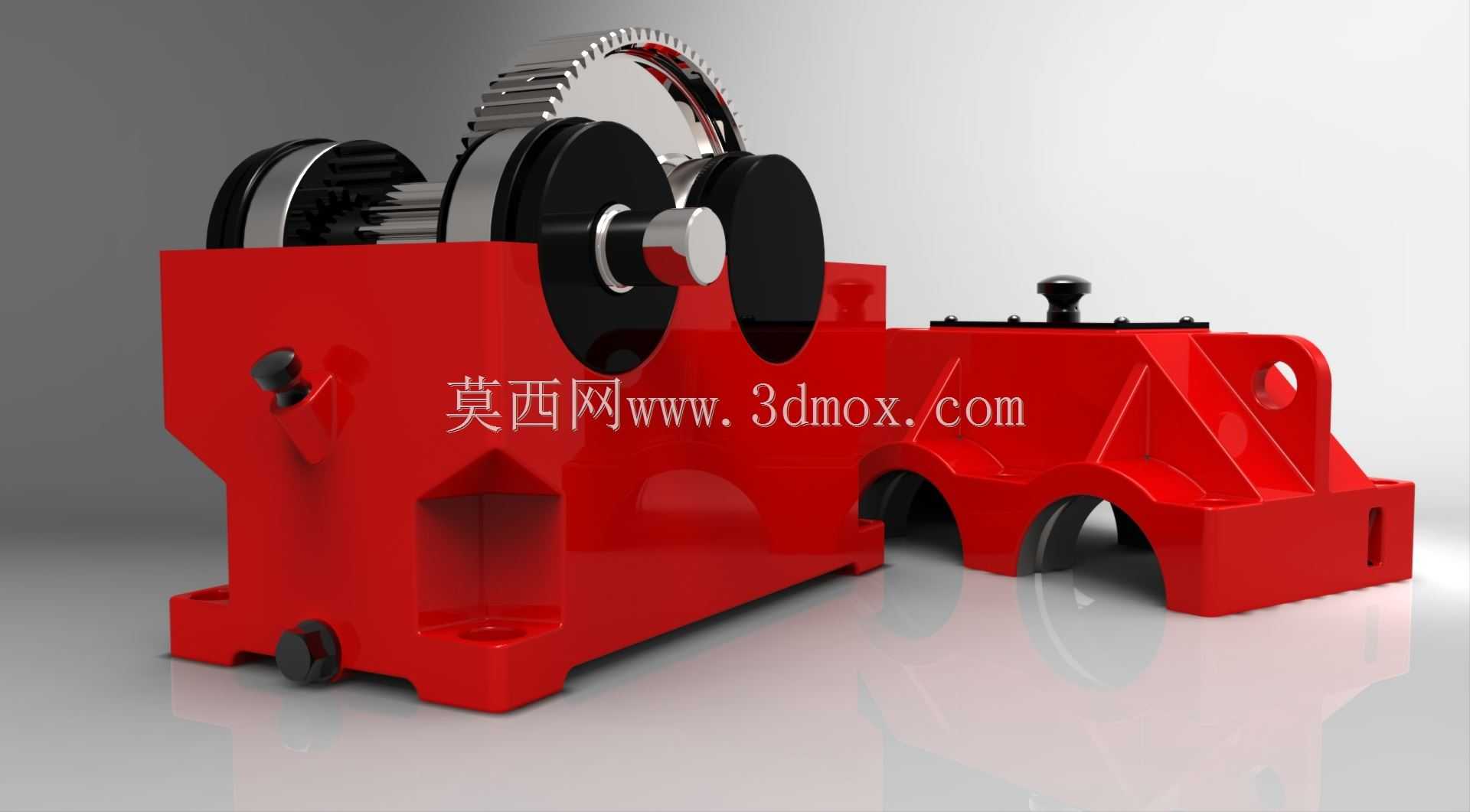

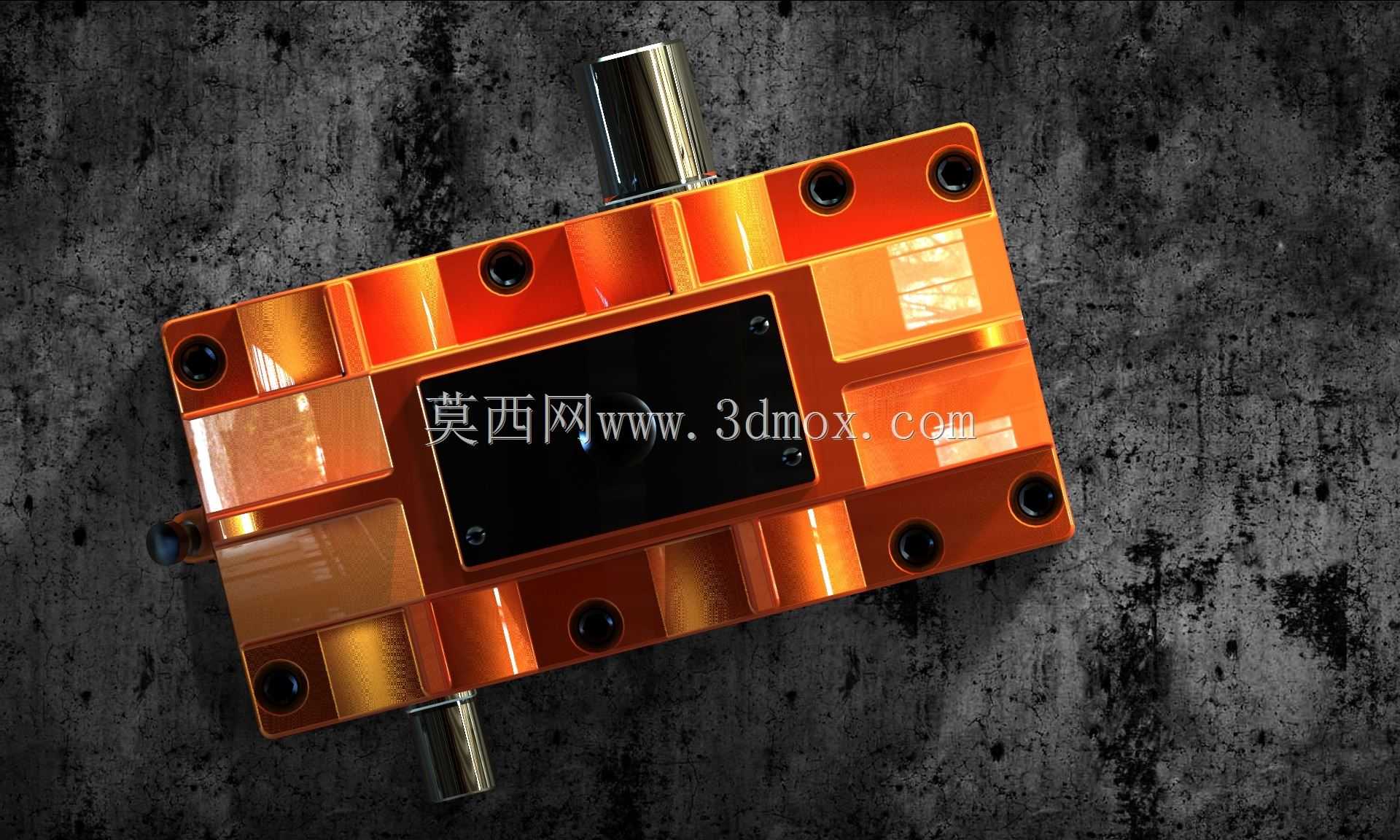

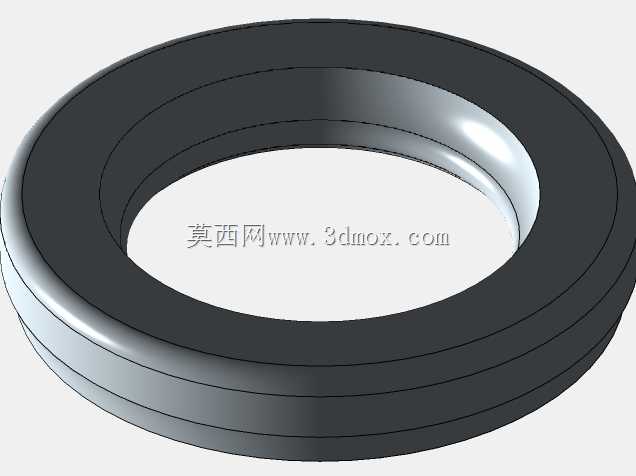

这款减速机是工业传动系统里的核心动力匹配部件，主要应用在需要降低原动机输出转速、同时放大输出扭矩的工况场景中，覆盖轻工输送、小型机床进给、自动化生产线传动、包装设备驱动等多个工业领域，能够适配常规伺服电机、普通异步电机的输出端安装，解决原动机转速过高、输出扭矩不足以驱动负载的常见传动匹配问题。从功能特性来看，这款采用定轴齿轮传动结构的减速机，实际档位传动比为4.1，内部采用销轴与齿轮的啮合传动组合，销轴齿数为20，匹配的传动齿轮齿数为82，齿轮模数设定为2.75mm，传动过程中运行平稳，硬齿面的齿轮设计能够承受持续的负载冲击，长期运行下的齿面磨损量更低，可有效延长设备的维护周期。在设计思路上，这款减速机采用了方正的箱式壳体结构，上下壳体通过周向均匀布置的螺栓完成紧固密封，既能够保证内部齿轮啮合腔的密封性，防止润滑油渗漏，也可以让壳体拥有足够的结构强度，承受齿轮传动过程中产生的径向与轴向作用力；输入输出轴采用同轴对向布置的方式，能够大幅缩减安装时的轴向占用空间，方便在布局紧凑的设备内部完成安装对接，壳体表面设计的条状凸起结构，既可以提升壳体的结构刚性，避免受力变形，也能够增加壳体的散热面积，让齿轮啮合产生的热量更快散发到空气中，维持减速机内部的工作温度稳定。在安装边界与尺寸方面，这款减速机的齿轮副中心距为140.00mm，整体外形规整方正，安装时可以通过壳体上预设的定位孔完成与设备机架的固定，输入输出轴的轴径尺寸匹配常规的联轴器安装标准，不需要额外定制转接件就可以完成与原动机、负载端的对接，安装过程便捷。内部的齿轮装配组件采用分层装配的结构设计，装配时可以依次完成齿轮、销轴、轴承的定位安装，后续维护拆解时也能够快速打开上盖完成齿轮磨损检查、润滑油更换等操作，降低后期的维护难度。壳体边角做了圆弧过渡处理，既可以避免安装过程中尖锐边角造成的磕碰损伤，也能够减少应力集中点，提升壳体在长期负载下的结构使用寿命。
