8英寸红圈车载低音扬声器结构设计

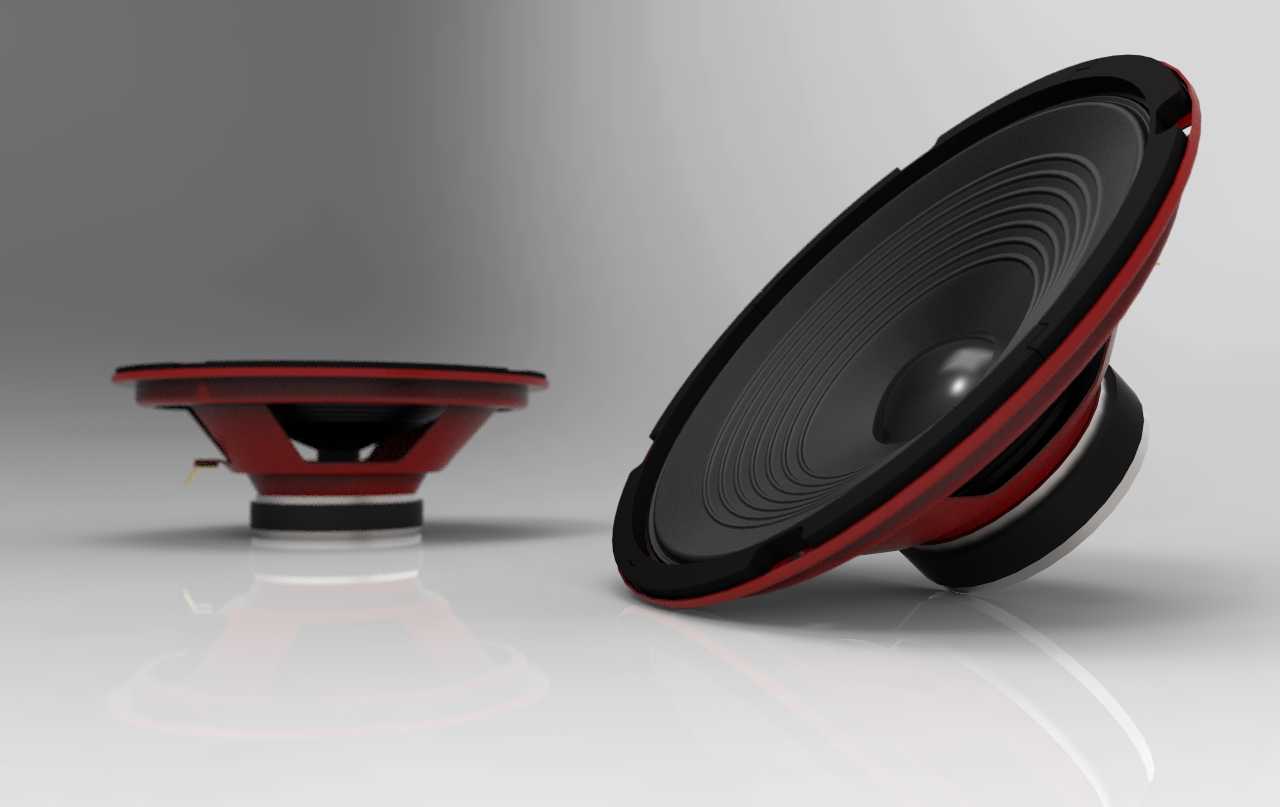

该款扬声器为8英寸规格低音发声单元，核心应用场景覆盖车载音响改装、家用HiFi音箱组装、小型舞台返听音箱搭建等领域，作为音响系统中的低频发声核心部件，主要负责重放20Hz-2kHz频段的音频信号，能够为整套音响系统提供扎实的下潜深度与浑厚的低频氛围感，补足中高频单元无法覆盖的低频声段，提升整体听感的饱满度与临场感。从功能特性来看，该单元采用红黑撞色的盆架设计，锥盆采用带有同心圆加强筋的纸质复合振膜，这种结构设计能够在保证振膜轻量化的同时提升整体刚性，避免大动态发声时出现盆裂、分割振动导致的音质失真问题；中心位置的球形防尘帽既可以阻挡外界灰尘进入磁隙影响音圈运动，也能对中频信号进行一定的扩散补偿，优化轴向频响曲线的平直度。折环采用高顺性的橡胶材质，能够提供足够的线性冲程，保证大音量下低频的动态输出不会出现打底失真，同时橡胶材质的耐候性更强，能够适配车载场景下高低温交变、潮湿多尘的复杂使用环境。在设计思路上，这款单元参考了经典罗兰立方体系列低音单元的声学结构，磁路部分采用外置式双磁钢对称磁路设计，能够有效降低磁路的非线性失真，提升音圈在磁隙中的运动线性，让低频的瞬态响应更加干脆利落，不会出现拖泥带水的浑浊听感；盆架采用高强度工程塑料一体注塑成型，边缘带有六个均匀分布的安装固定孔位，既能够降低整体单元的重量，也能保证安装后的结构强度，避免长期振动出现盆架形变的问题。从外形尺寸与安装边界来看，该单元标称直径为20厘米，整体安装开孔直径控制在18厘米左右，单元整体厚度为9厘米，安装时需要在箱体面板预留至少1厘米的密封边宽度，背部磁钢部分直径为12厘米，箱体内部需要预留至少10厘米的深度空间，避免磁钢触碰箱体内部的吸音棉或者分频器元件；接线端子采用插片式设计，适配常规的音响接线插头，安装时无需额外焊接，能够降低组装与后期维护的难度。在实际装配使用时，该单元推荐搭配1.8-2.2立方英尺的密闭式箱体，或者2.8-3.2立方英尺的倒相式箱体使用，倒相管推荐调谐频率设置在38Hz左右，能够最大化发挥该单元的低频下潜潜力，适配不同场景下的音响搭建需求。
