吉他放大器用6毫米轴可调电位计结构

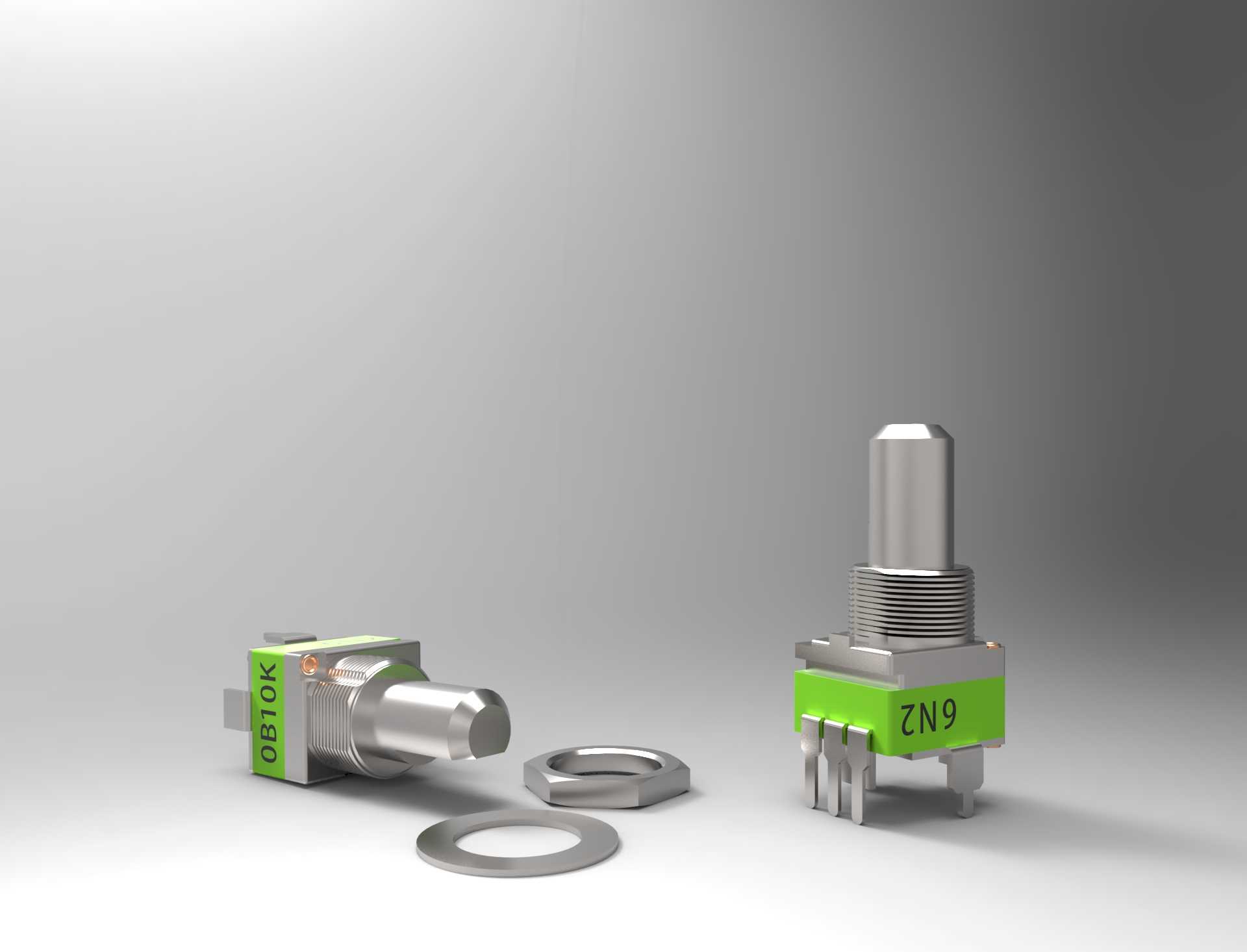

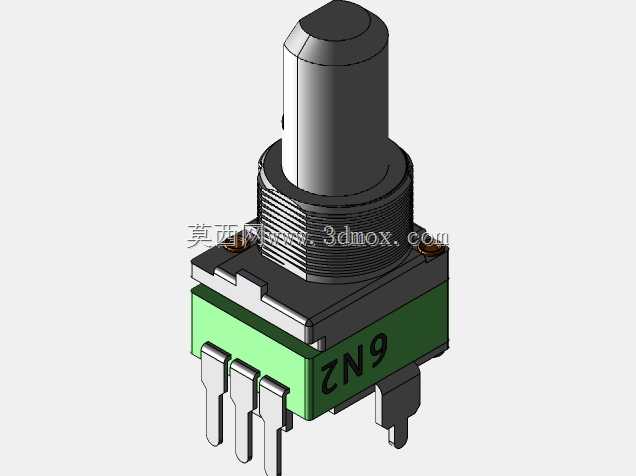

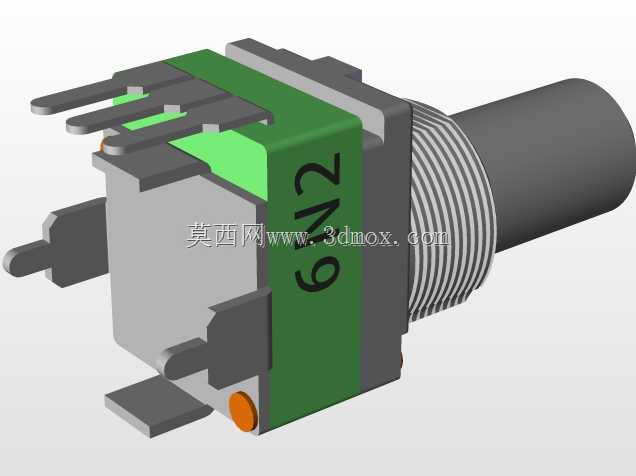

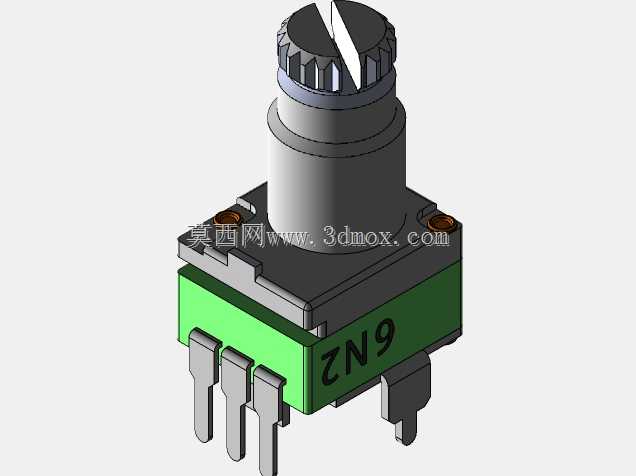

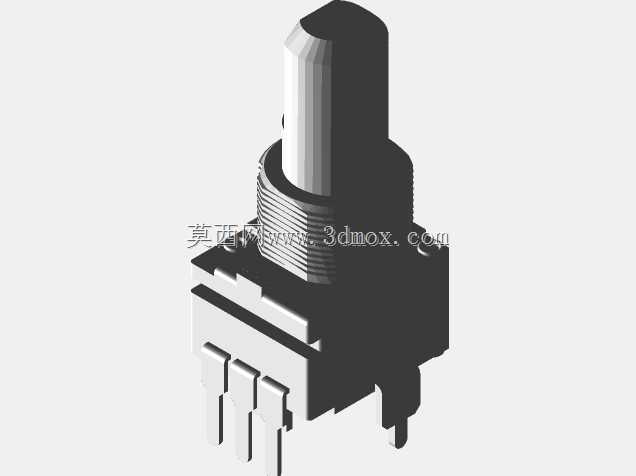

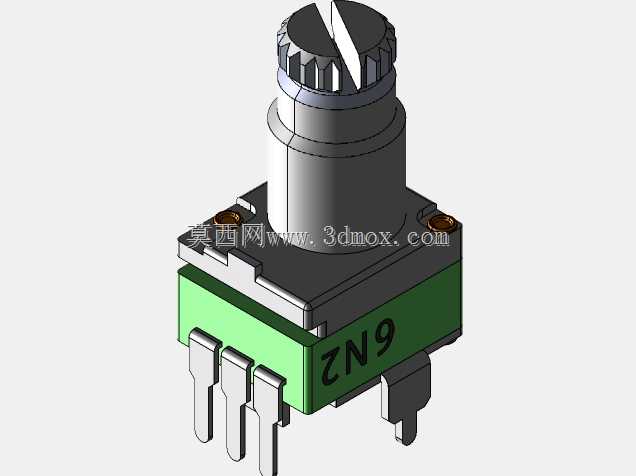

这款6毫米轴电位计是专为音频调控场景开发的小型电子调控元件，核心应用场景覆盖桌面型吉他放大器、小型音频效果器、便携调音设备以及部分紧凑型工业调控面板，尤其适配罗兰立方体系列这类紧凑型桌面吉他功放的调节需求，在音频设备中承担音量增益调节、音色频段调整、效果参数微调的核心功能，是模拟音频设备中实现人机交互调控的关键接触式元件。从功能特性来看，这款电位计采用旋转式变阻结构，通过轴体的旋转带动内部碳膜触点滑动，实现输出电阻值的连续线性变化，以此改变电路中的信号增益大小，完成对音频输出参数的精准控制，轴体顶端可配套适配不同样式的调节按键旋钮，方便用户在设备面板上完成盲操作调节，满足演出、日常练琴场景下快速调整参数的使用需求。在设计思路上，这款电位计充分考虑紧凑型音频设备的内部空间限制，整体采用模块化紧凑布局，将变阻核心结构、引脚接线端、安装固定结构整合为一体化组件，主体基座采用绝缘耐温的工程塑料材质，既保证内部电路与设备金属壳体的绝缘安全性，也能承受波峰焊、回流焊等常规电路板焊接工艺的温度冲击，不会出现壳体变形、内部触点移位的问题；轴体部分采用耐磨金属材质，表面做光滑防锈处理，既保证旋转操作的顺滑手感，也能承受上万次旋转调节的磨损消耗，长期使用不会出现轴体晃动、调节阻值跳变的问题；引脚部分采用标准直插式布局，适配常规印刷电路板的孔位设计，生产组装时可以直接完成插件焊接，不需要额外定制转接结构，大幅降低设备生产的组装难度。从外形尺寸与安装边界来看，这款电位计的核心安装轴径为6毫米，配套有专用的六角固定螺母与平垫片，安装时可以将电位计主体从设备面板内侧穿出，通过外侧的螺母将元件牢牢固定在设备面板上，固定后轴体伸出面板的长度可以适配常规厚度的设备塑料或金属面板，不会出现轴体过短无法安装旋钮、或是轴体过长导致面板突出过多影响外观的问题；元件在电路板上的占用面积极小，引脚间距符合通用电子元件的排布规范，周边不需要预留过大的安全绝缘距离，可以和周边的电容、电阻、接口元件紧凑排布，最大化利用紧凑型设备的内部电路板空间，帮助设备实现小型化轻量化的设计目标。实际使用中，这款电位计的旋转阻尼手感均匀，调节过程中阻值变化线性平滑，不会出现调节时的音频杂音、参数跳变问题，能够精准还原音频调节的细腻度，满足吉他手对音色、音量微调的精准需求，同时可靠的固定结构也能适应演出场景下的频繁操作、设备搬运过程中的震动冲击，不会出现元件松动、接触不良的故障。
