AMBIS仿生多足支撑桌面级机械臂结构

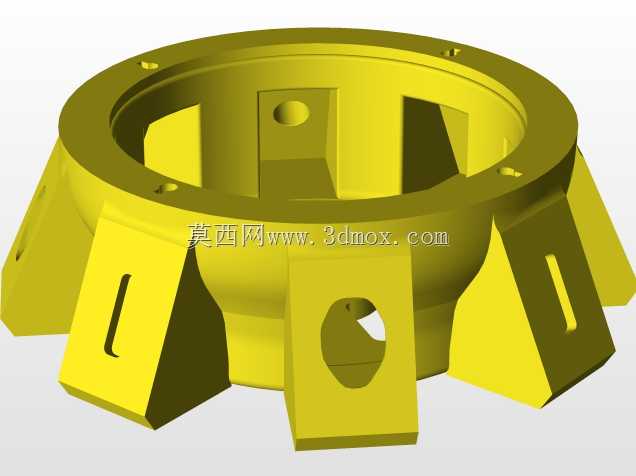

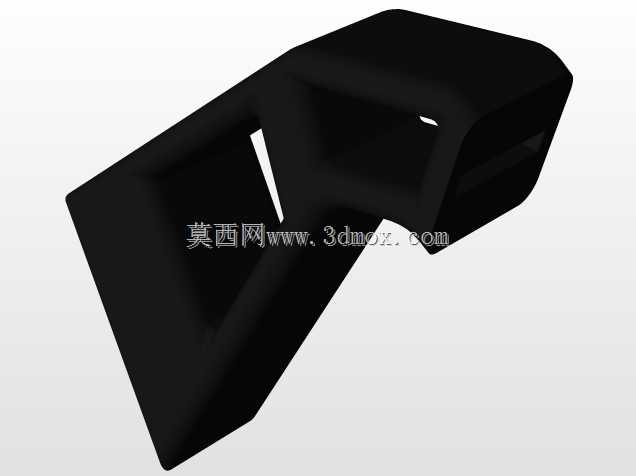

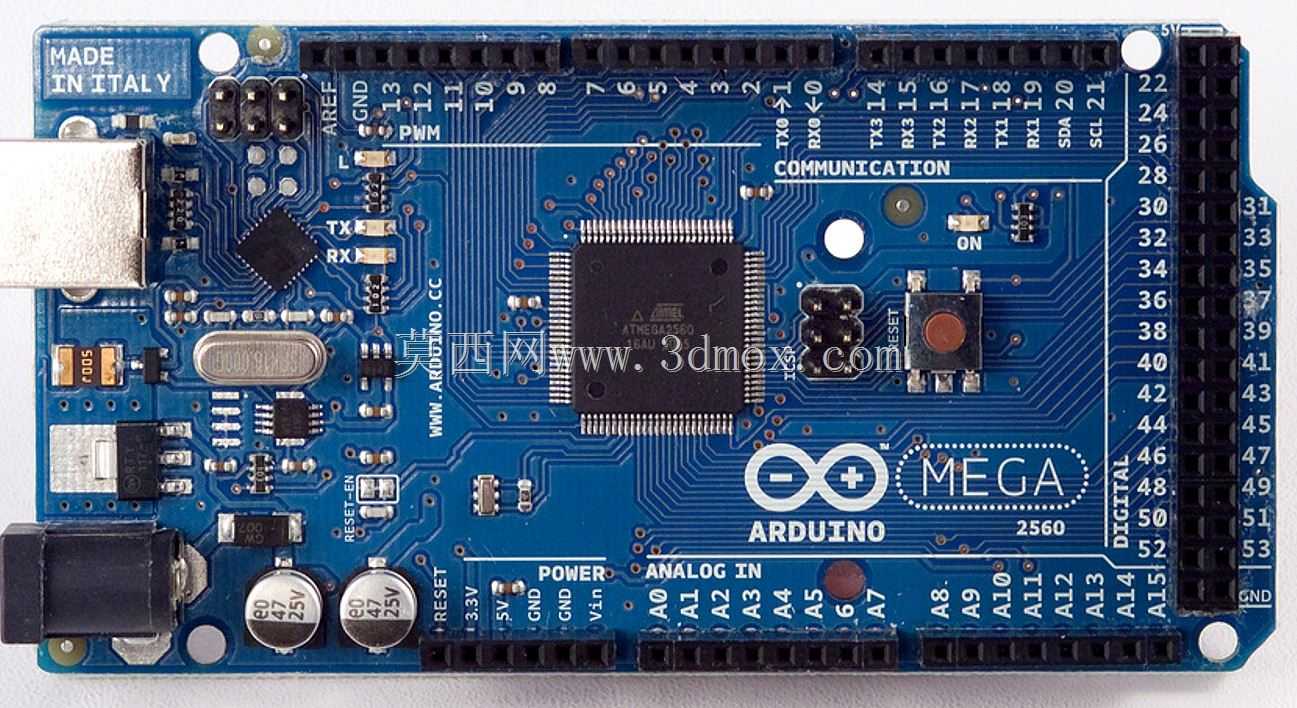

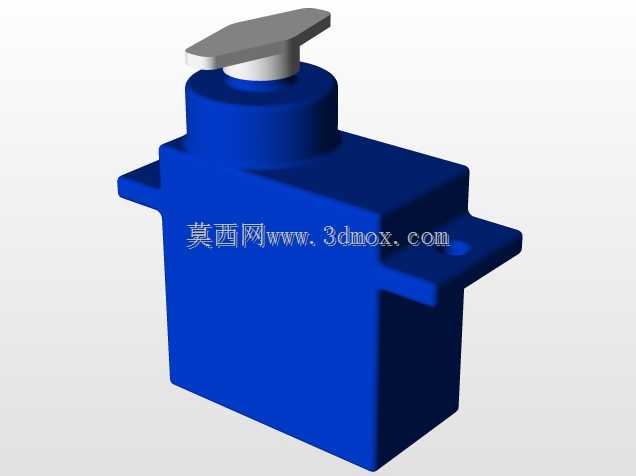

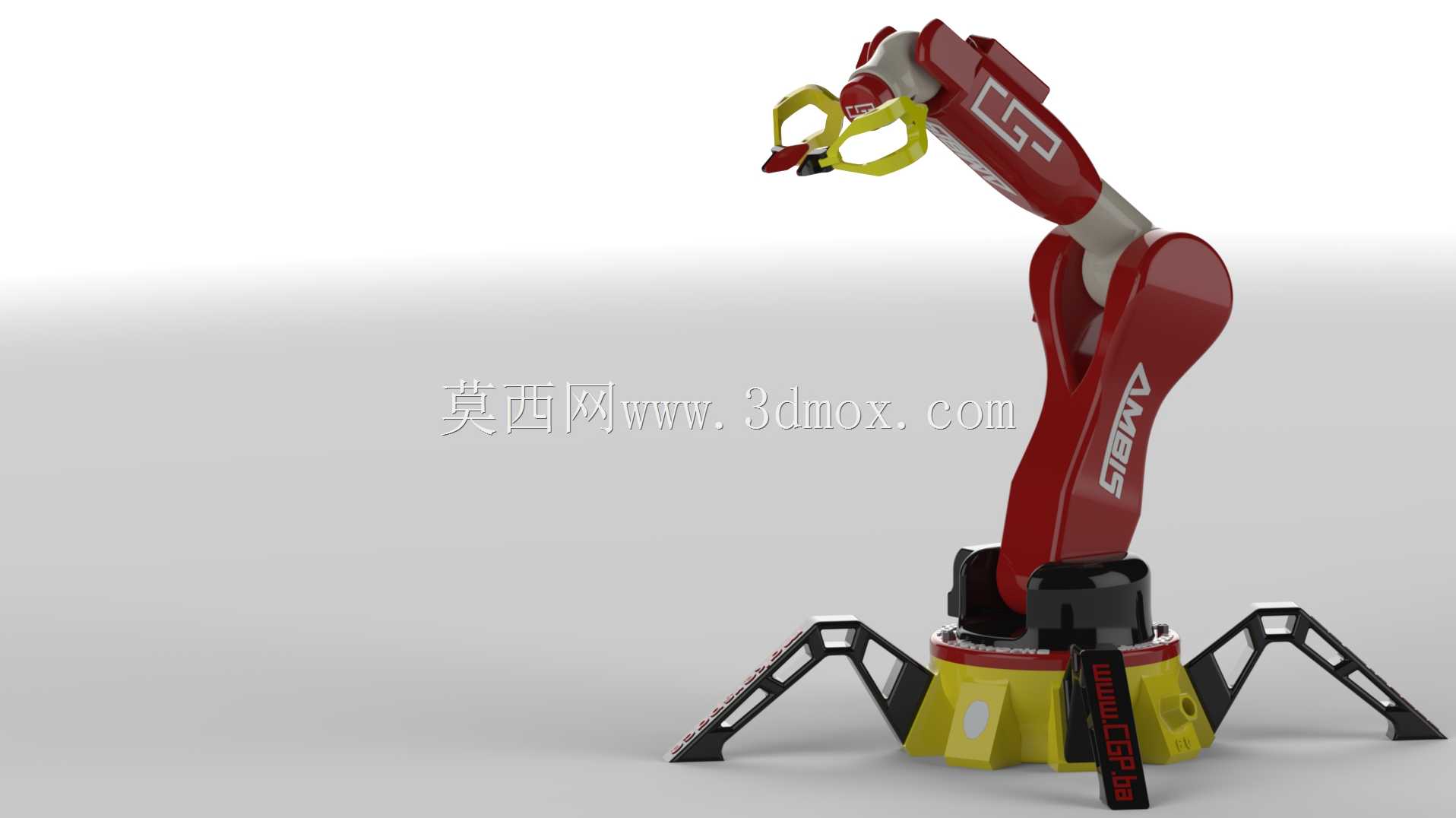

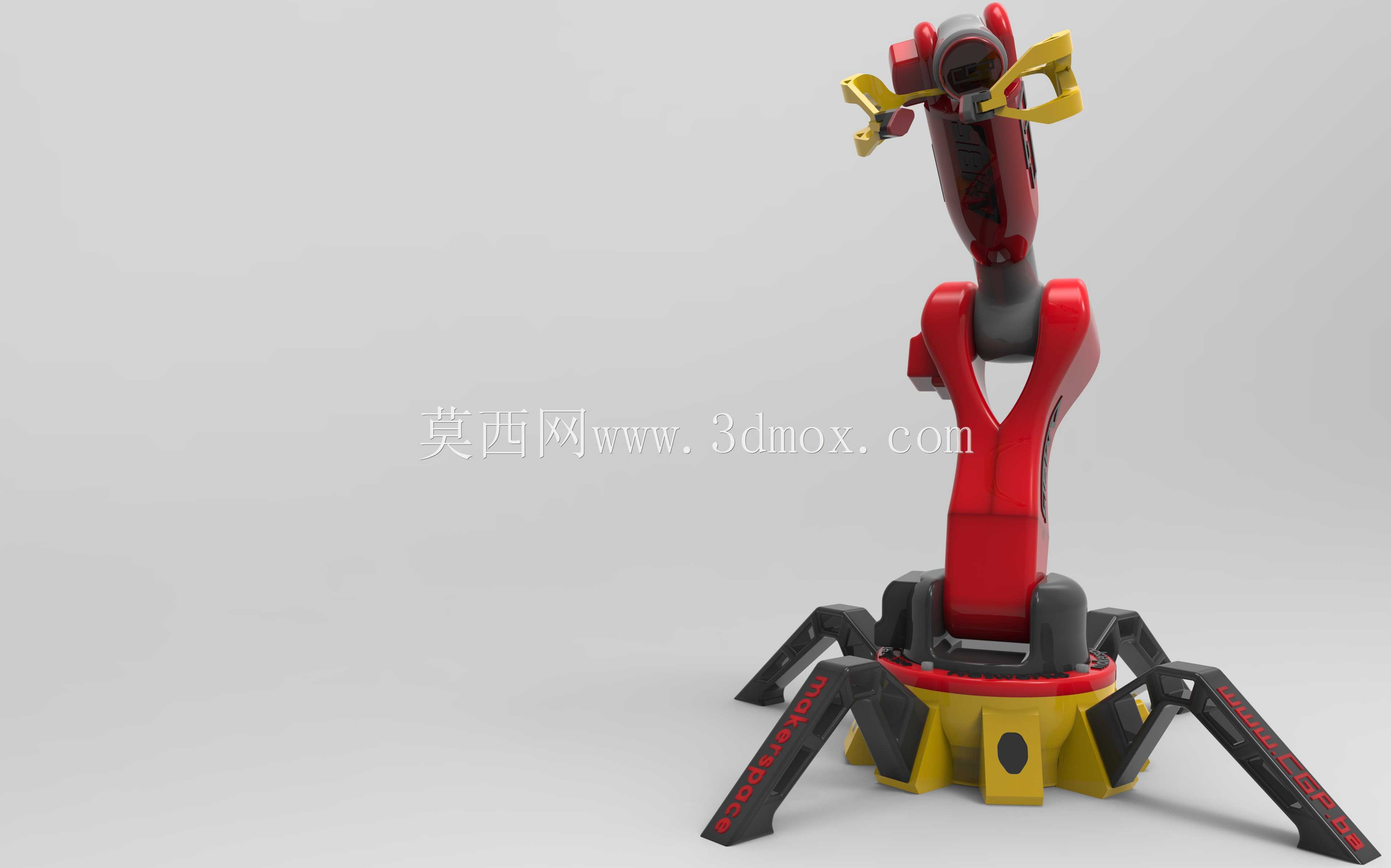

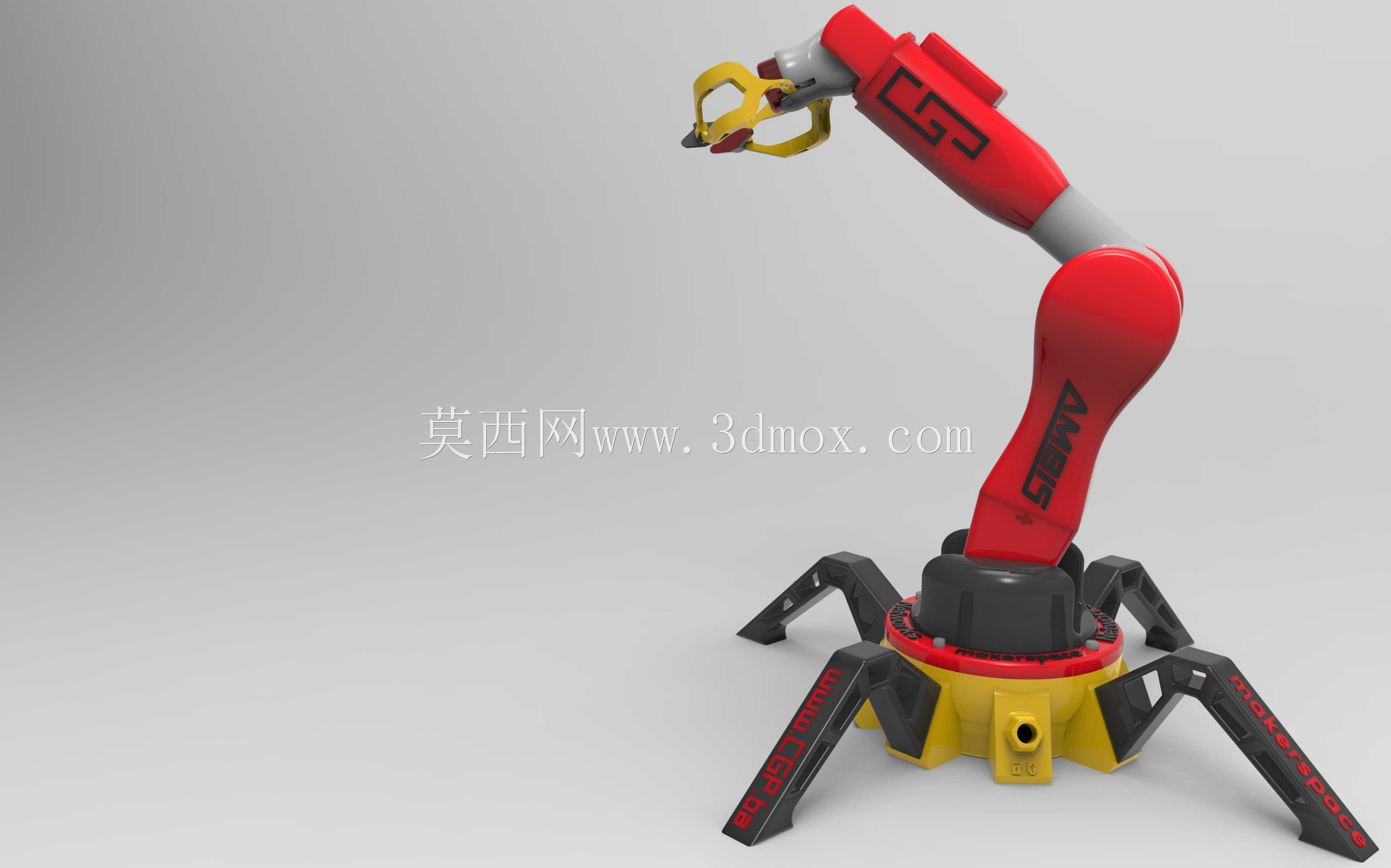

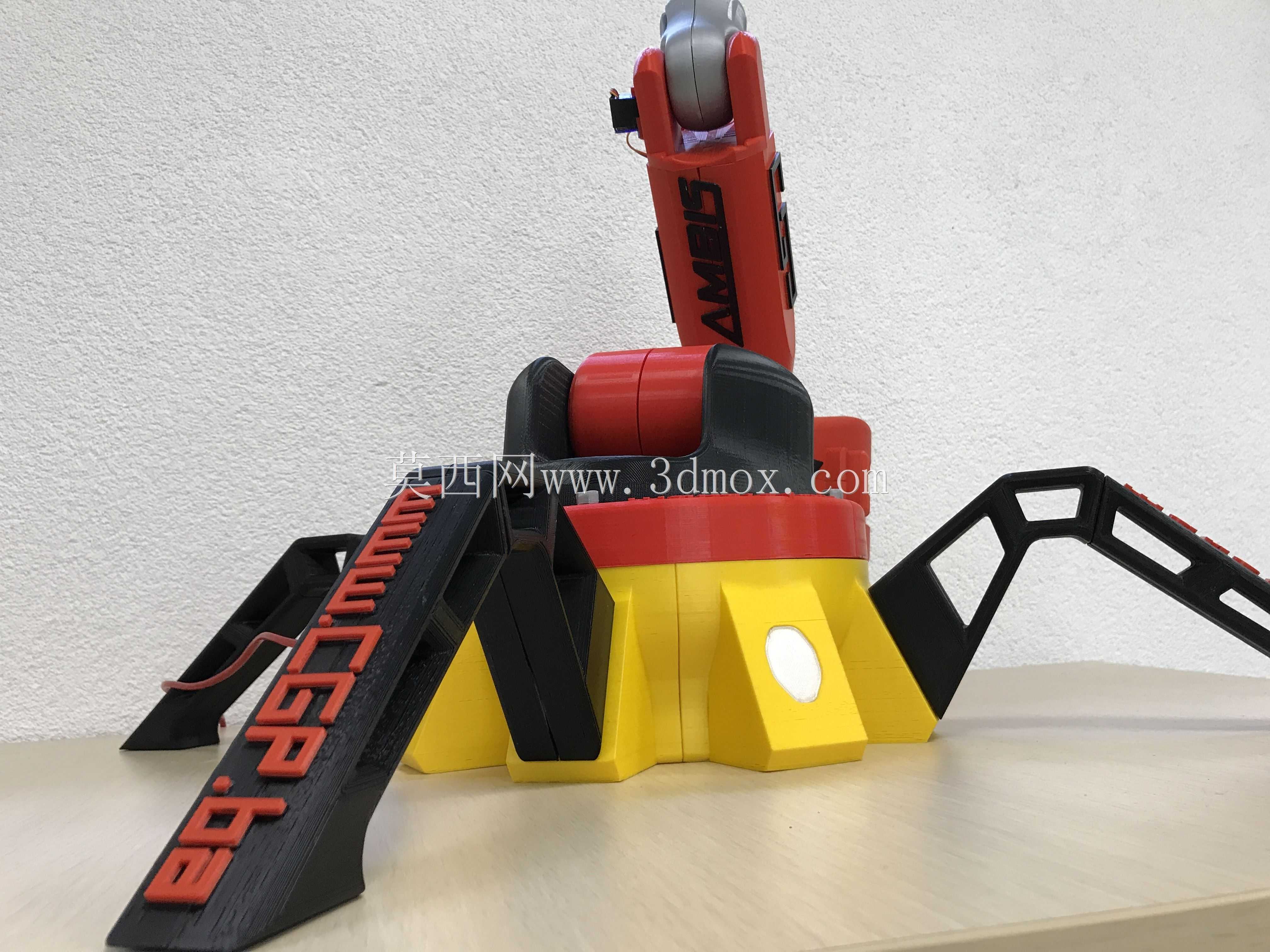

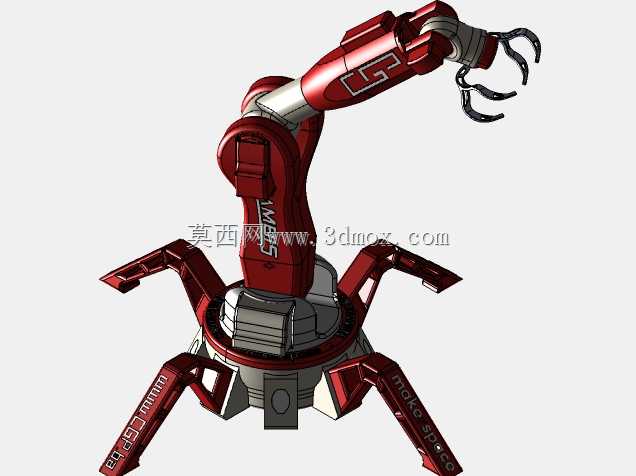

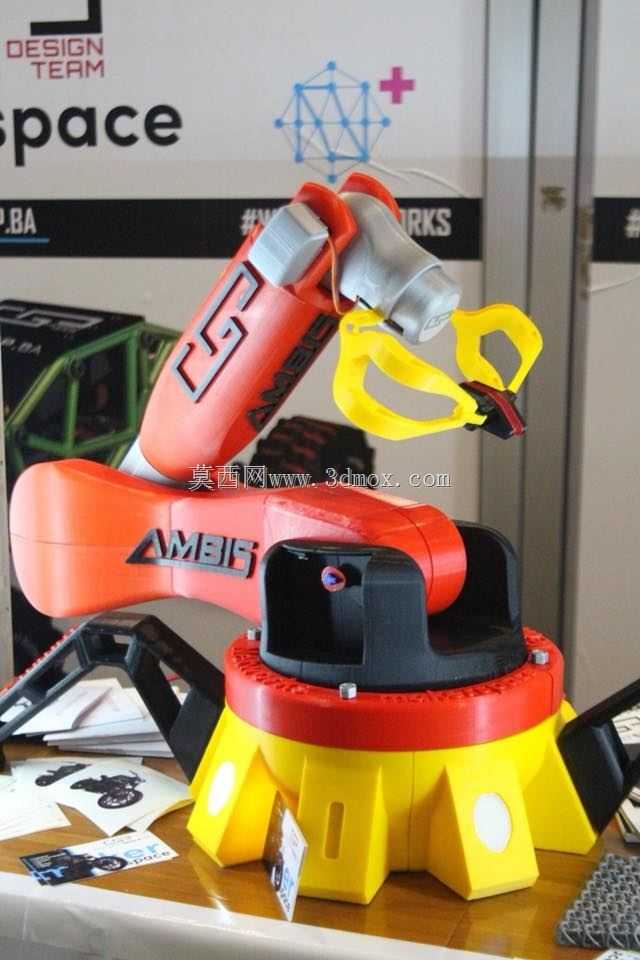

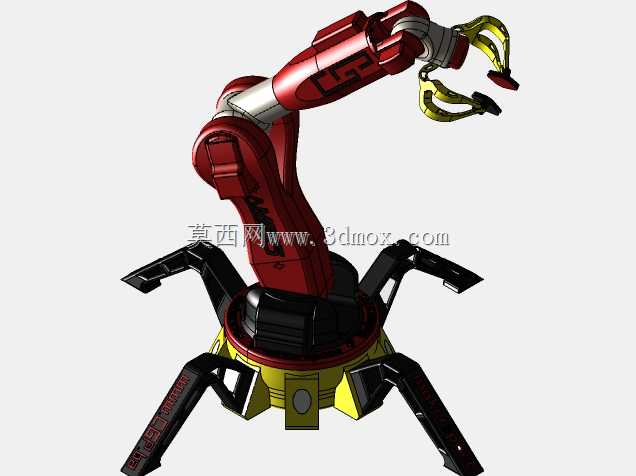

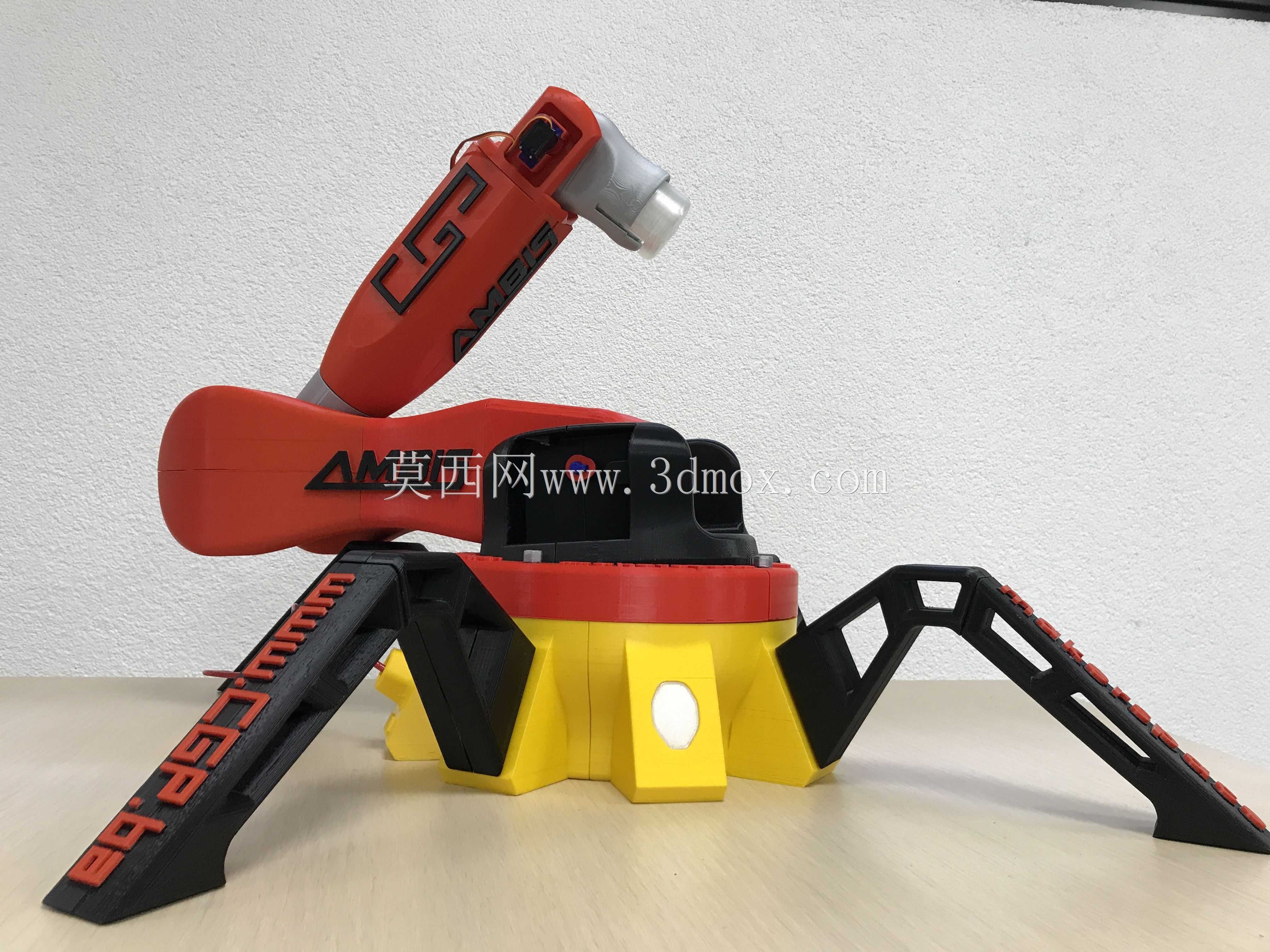

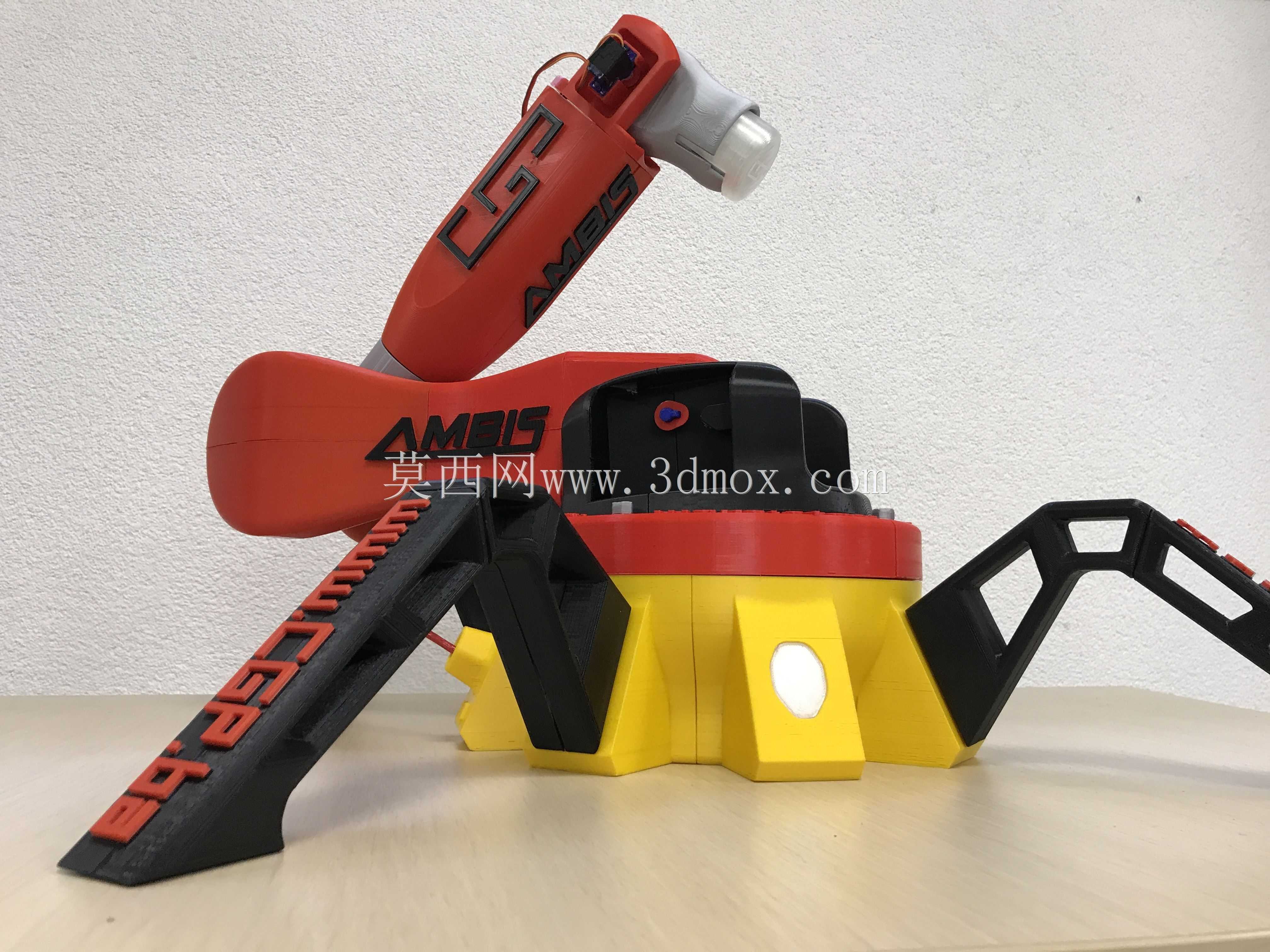

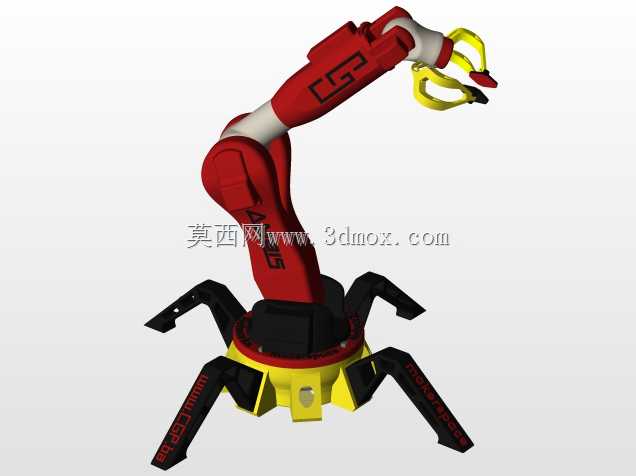

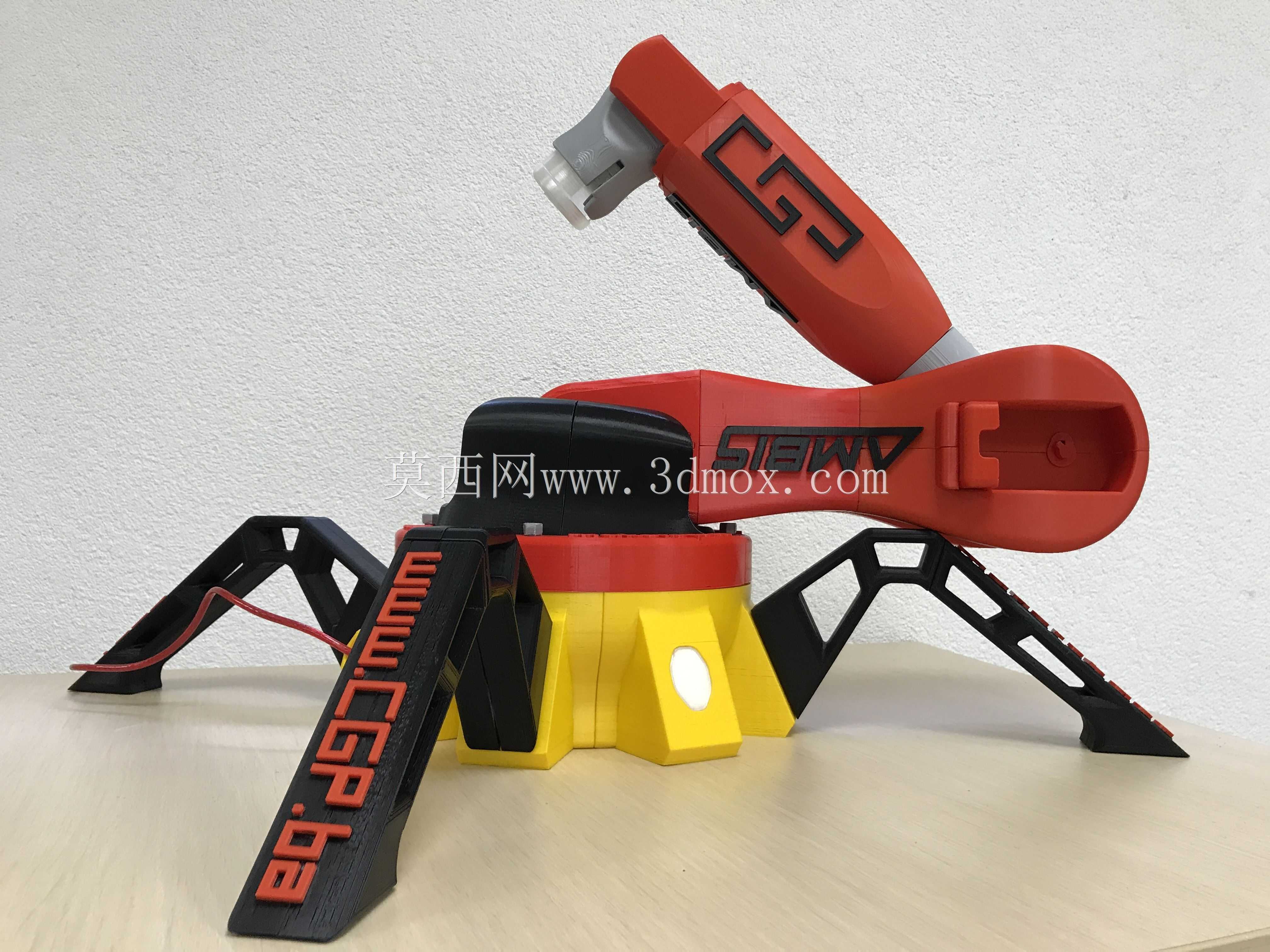

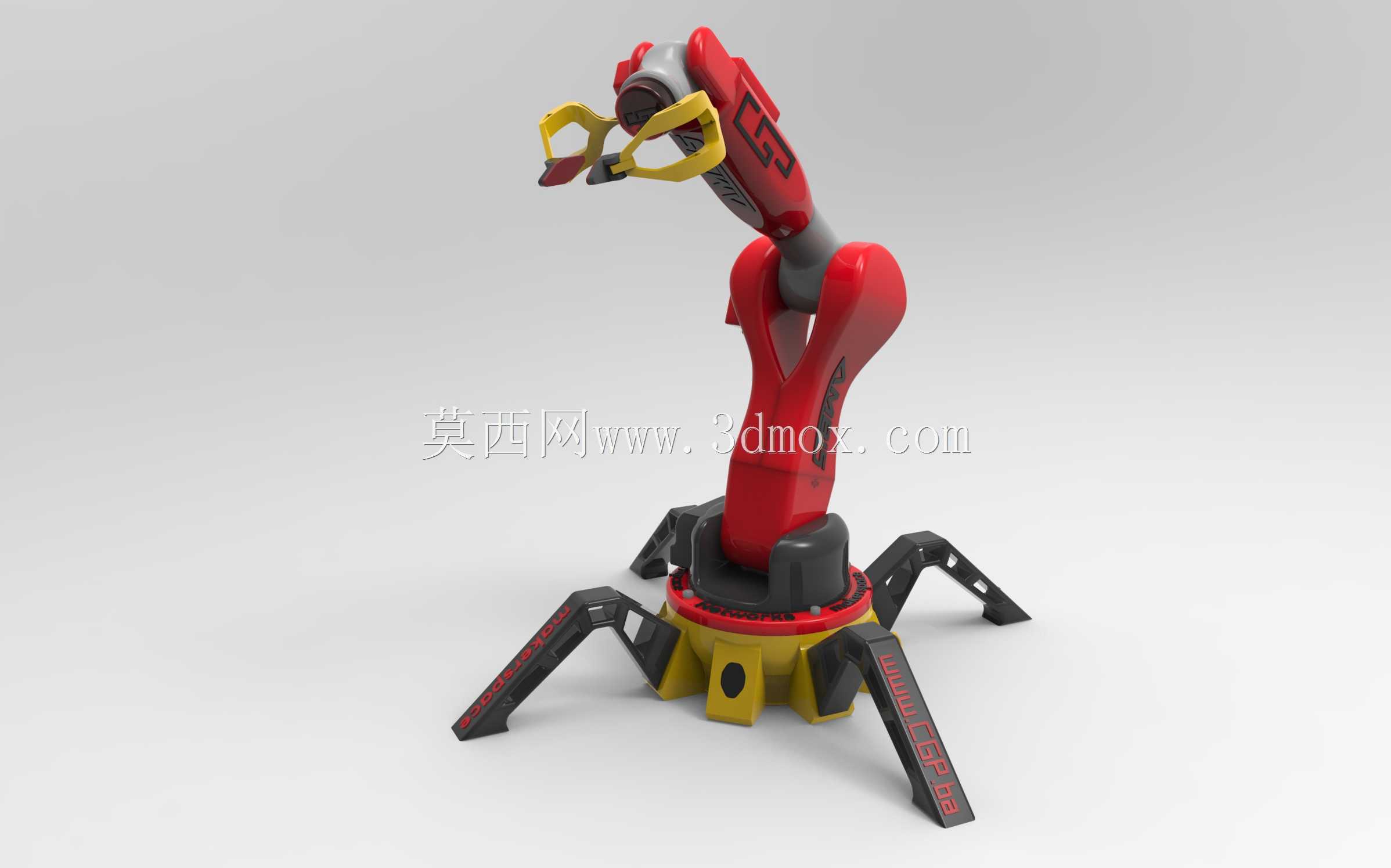

这款多足支撑式机械臂主要面向小型精密作业场景，可适配桌面级3D打印配套操作、小型工件分拣搬运、教学实验演示、文创产品精细加工等多种应用场景，在小型自动化工作站、创客空间、职业院校实训教室中都能发挥稳定的执行作用，能够替代人工完成重复性高、精度要求稳定的精细化操作，降低人工操作的疲劳误差，提升小型作业场景的自动化程度。设备整体采用仿生多足支撑底座设计，区别于传统固定式法兰安装的机械臂结构，多足支撑结构无需额外打孔固定安装面，可直接放置在平整工作台面使用，底座支撑腿向外延展形成稳定的三角形支撑布局，能够抵消臂体伸展作业时产生的倾覆力矩，在臂体最大伸展半径下作业也能保持整机稳定，不会出现侧翻移位的问题，同时这种无固定安装的设计也让设备可以根据作业需求快速转移工位，适配不同的临时作业需求。臂体采用多关节串联结构设计，从底座回转关节到臂部升降关节、肘部摆动关节、腕部旋转关节，每个关节都预留了标准舵机或伺服电机的安装位，可根据实际负载需求选配不同扭矩的驱动元件，关节连接处采用模块化拼接设计，后期维护更换零件无需拆解整臂，可单独替换故障关节模块，大幅降低维护成本。末端执行器采用快换式夹爪结构，夹爪开合角度可根据抓取工件的尺寸灵活调整，可适配不同形状、不同材质的小型工件抓取，夹爪接触面预留了防滑缓冲垫的安装槽，加装缓冲垫后可抓取表面易刮花的精密工件，不会对工件表面造成损伤。设计过程中充分考虑了桌面级设备的尺寸边界，整机收拢状态下占地面积不足0.1平方米，最大作业半径覆盖桌面级作业的常见范围，底座高度与臂体抬升后的最大高度适配常规工作台的操作高度，操作人员无需额外调整工作台高度即可完成设备调试与作业监控，臂体外壳采用流线型仿生设计，既避免了尖锐棱角带来的操作安全隐患，也让内部走线可以完全隐藏在臂体空腔内，不会出现线缆外露剐蹭工件的问题。关节转动处都设置了硬限位结构，可防止关节超程转动导致的设备损坏，同时也能通过限位结构快速标定关节零位，缩短设备调试的时间成本。底座内部预留了控制板、驱动模块的安装空间，可将整套控制系统集成在底座内部，无需额外外置控制箱，进一步减少设备占用的桌面空间，让整套设备的集成度更高，搬运和部署更加便捷。
