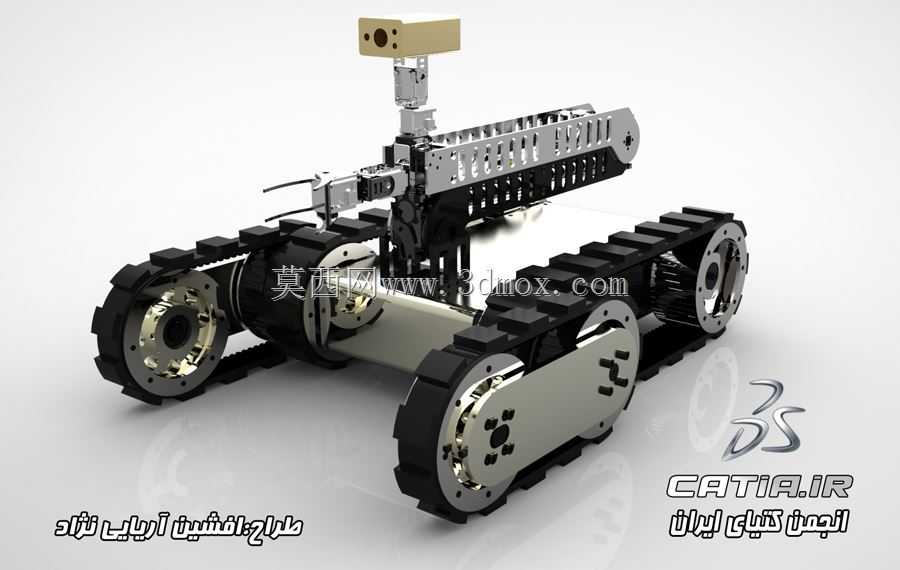

履带式可搭载云台侦察巡检移动机器人

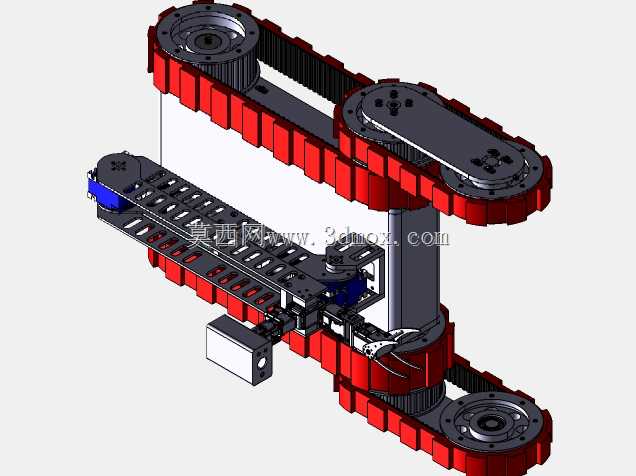

这款履带式移动作业平台，主要面向狭小空间巡检、高危环境侦察、复杂地形探测类场景设计，可替代人工进入存在安全隐患的区域完成环境信息采集、现场画面回传、异常状态排查等工作，适配灾后废墟搜救、工业管廊巡检、安防区域巡逻、野外地形勘探等多类作业需求。平台采用双侧对称履带行走结构，相比轮式结构拥有更大的接地面积，在松软泥地、碎石路面、低矮障碍区域都能获得足够附着力，可轻松跨越高度不超过自身履带轮半径的垂直障碍，攀爬坡度可达35度，能适应非硬化路面、废墟堆、管道内部等多种复杂通行环境。行走模块的驱动轮与导向轮采用金属材质一体化加工，轮齿与履带啮合间隙经过反复调校，运行过程中不会出现跳齿、脱轨问题，履带选用耐磨橡胶内嵌凯夫拉纤维材质，兼顾抓地力与结构强度，长时间在粗糙路面行驶也不会出现过度磨损。平台中部预留了标准化的设备安装舱位，可根据作业需求搭载不同功能模块，本次设计配套的是可俯仰旋转的单轴云台，云台顶部预留了通用安装孔位，可固定摄像头、热成像仪、气体检测传感器、小型采样装置等不同作业配件，云台的俯仰角度调节范围覆盖水平向下15度到向上75度，可满足不同高度的观测与采样需求。整体结构采用模块化设计思路，行走模块、主控舱、搭载云台三个部分可快速拆分维护，底盘框架选用轻量化铝合金材质加工，在保证结构刚性的前提下控制整体自重，方便单人搬运转场。底盘的安装边界经过紧凑化设计，整体宽度控制在350毫米以内，可顺利通过直径400毫米的管道入口，整机高度在未搭载云台时为180毫米，搭载云台后最低通行高度为260毫米，可进入低矮狭小的作业空间。两侧行走单元采用独立驱动设计，可通过两侧履带的差速实现原地转向，转向半径为零，在狭窄空间内的机动灵活性更强，底盘内部预留了充足的电池与控制电路安装空间，可根据续航需求匹配不同容量的供电模块，满足不同时长的户外作业需求。整机的外露部件均做了圆角处理，避免在狭小空间通行时勾挂线缆或其他障碍物，底盘底部做了密封处理，可应对浅积水区域的通行需求，拓展了设备的环境适应能力。
