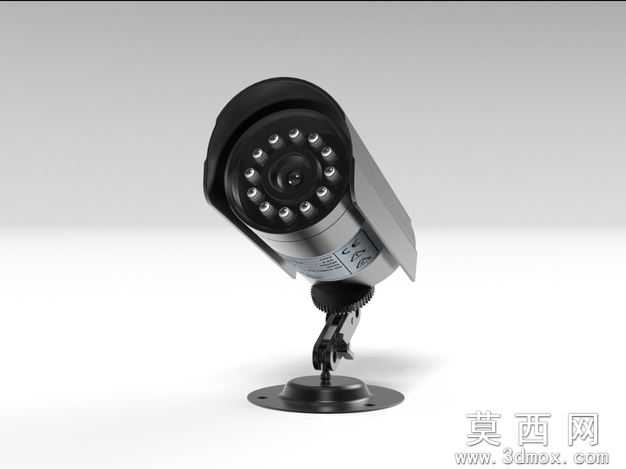

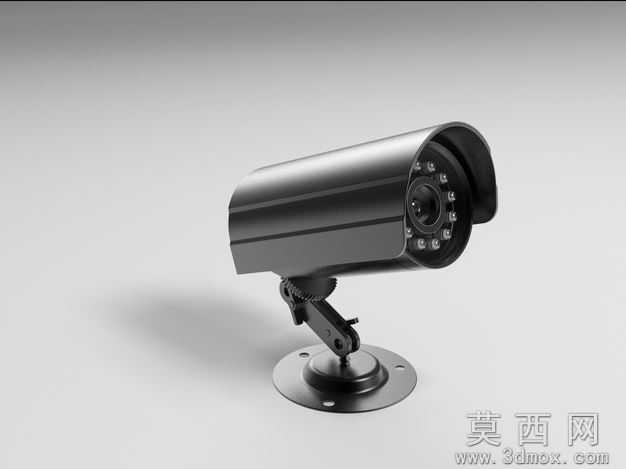

红外夜视壁挂式监控摄像机三维数模

本模型为红外夜视壁挂式监控摄像机的完整三维设计成果，建模阶段首先完成整体结构的拆分规划，将产品划分为前端镜头模组、红外补光灯环、金属机身外壳、角度调节支架、壁挂安装底座五大独立模块，采用自底向上的装配建模逻辑，先逐一完成单个零件的特征绘制，再通过同轴、重合、角度约束完成整体装配，过程中对镜头保护罩的曲面弧度、灯珠的环形排布规律、支架的齿轮咬合结构都做了1:1的等比例还原，所有特征参数均参考市面主流室外枪机的实际尺寸设定，确保模型比例协调无失真。参数设计层面，模型严格遵循安防监控设备的通用设计规范，机身外壳直径设定为75mm，整体长度含遮阳罩为170mm，支架调节角度覆盖水平360度旋转、垂直-15度到90度俯仰调节范围，红外灯环均匀排布18颗补光灯珠，镜头中心与灯环的同轴度公差控制在0.1mm以内，安装底座预留三个标准M6螺丝孔位，完全匹配实际工程安装的孔位标准，所有零件的壁厚、倒角、拔模斜度都符合注塑与钣金加工的工艺要求，可直接对接生产环节的工艺评审。渲染材质部分针对不同零件的物理属性做了精准匹配，机身外壳采用磨砂银灰色金属材质，添加细微的拉丝纹理与金属反光属性，前端遮阳罩与镜头保护罩采用高透亚克力材质，设置合理的透光率与折射参数还原玻璃质感，红外灯珠采用黑色哑光塑料基座搭配透明灯珠材质，调节支架与安装底座采用黑色喷塑金属材质，添加细微的颗粒质感还原喷塑表面的磨砂效果，背景采用渐变灰色影棚环境，搭配柔和的三点布光，充分展现产品的结构细节与材质质感。结构原理上，该模型完整还原了室外枪机的调节与防护结构，前端遮阳罩采用延伸式设计可避免雨水、阳光直射对镜头成像的干扰，机身与支架连接处采用齿轮咬合结构，调节角度后可通过侧边锁紧螺丝完成固定，避免设备运行过程中出现角度偏移，机身外壳采用防水密封结构设计，接缝处预留防水胶圈安装位，可满足IP66级室外防水防尘要求，镜头模组位于机身中心位置，周围环形排布的红外补光灯可在夜间无光照环境下实现红外补光，满足全天候监控需求。软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia、SolidWorks等市面主流三维设计软件，同时附带SolidWorks2011版本的原生源文件，保留完整的特征树与装配约束关系，用户可根据自身设计需求直接修改零件参数、调整结构设计，无需重新绘制基础模型，STL格式文件可直接对接3D打印设备，快速制作产品手板验证外观与结构合理性。研发教学应用层面，该模型可作为安防产品设计研发的基础参考模型，帮助设计人员快速完成同类产品的方案迭代与结构优化，缩短产品研发周期；在机械设计教学场景中，可作为装配建模、曲面建模、工程图生成的教学案例，帮助学习者掌握消费电子类产品的建模思路与工艺规范；同时也可用于安防系统搭建的三维场景仿真，将模型导入BIM、园区仿真等场景中，直观展现监控点位的布设位置与监控覆盖范围，为安防方案设计提供可视化支撑。
