优化版多接口水泵壳体结构设计

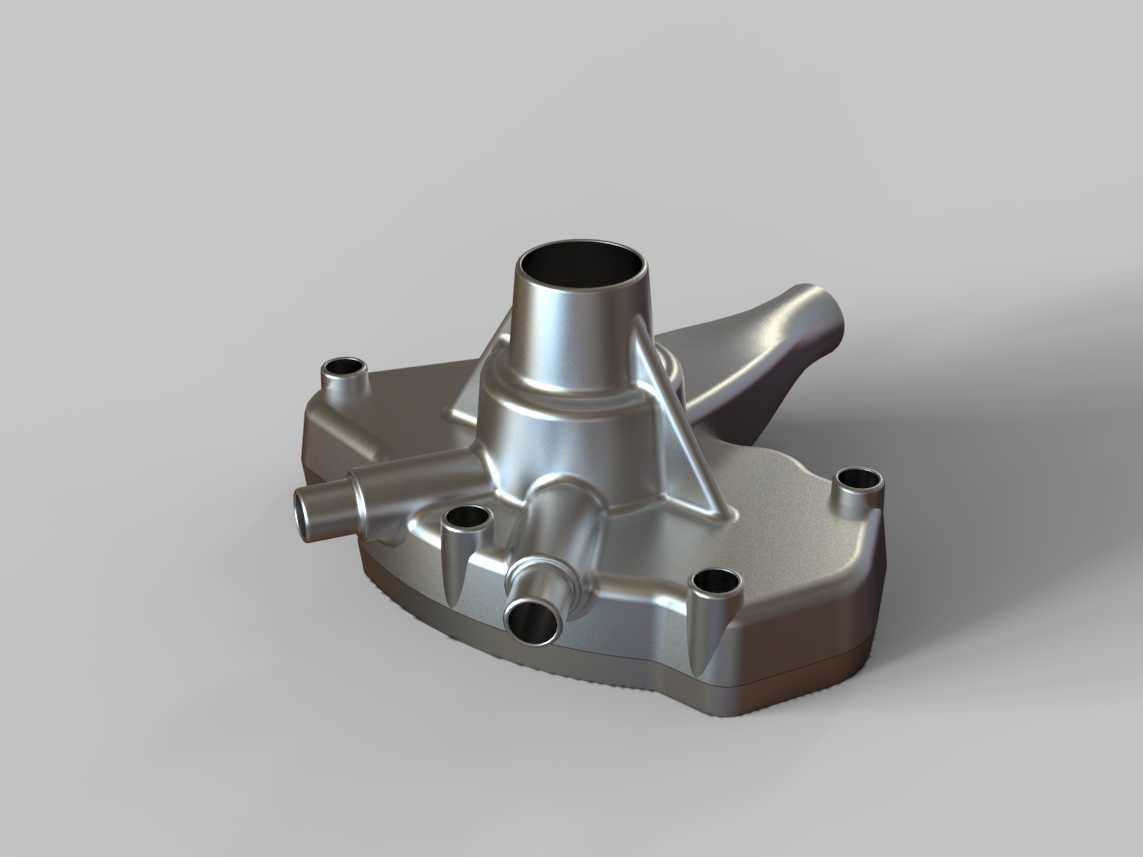

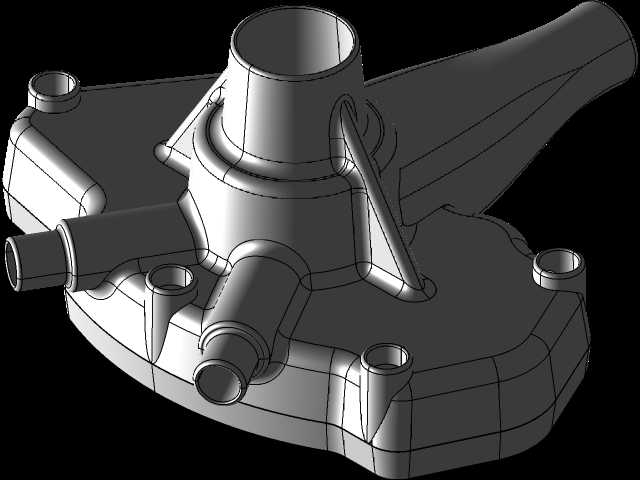

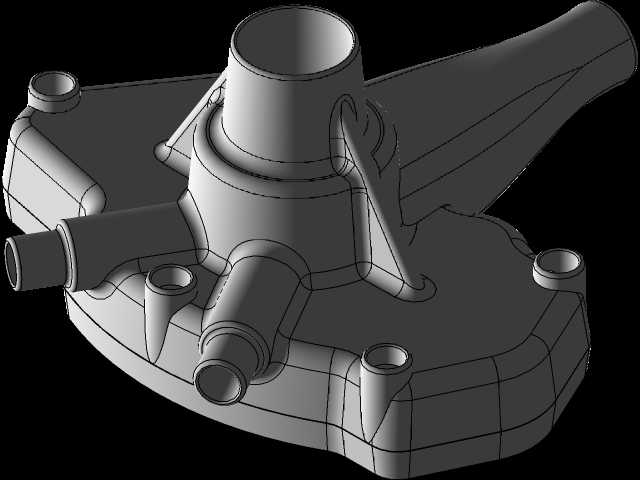

这款水泵壳体是冷却循环系统、供水增压设备、小型流体输送机组中的核心承压承载部件，主要承担容纳叶轮、构建密封流体腔道、对接外部管路、承载泵组装配应力的作用，广泛适配民用供水设备、车用冷却循环系统、小型工业流体输送单元的配套需求，是决定水泵运行密封性、结构稳定性与流体输送效率的关键基础零件。从实际应用场景来看，这类壳体需要长期承受流体压力、温度交变带来的应力影响，同时要适配多方向的管路对接需求，因此在设计阶段优先考虑了结构强度与流道平顺性的平衡。整体结构采用一体化压铸成型的构型思路，主体腔体为适配离心叶轮的类圆形沉腔结构，中心向上延伸的凸台为叶轮轴的穿装定位座，内孔预留了密封件安装槽位，可适配标准规格的旋转轴封，避免运行过程中出现流体泄漏。壳体周向分布的多个不同口径凸台接口，分别对应进水、出水、排气、测压等不同功能的管路对接需求，每个接口端部都预留了标准管螺纹的加工余量与密封面结构，无需额外加装转接件即可完成管路装配，减少了外接配件带来的泄漏风险。壳体底部的法兰边为整周安装定位结构，均匀分布的多个安装沉孔可匹配对应规格的泵端盖，装配时可通过沉孔内的螺栓实现均匀压紧，保证腔体结合面的密封压力一致，避免局部应力不均导致的密封失效。侧面延伸的异形加强筋结构，既可以强化壳体整体的抗形变能力，抵消流体压力带来的腔体胀形应力，也可作为泵体安装时的辅助定位支撑，提升整机装配后的结构稳定性。在设计过程中，针对初代版本存在的局部应力集中、接口位置干涉的问题做了针对性优化：调整了各接口的伸出角度与间距，避免管路装配时出现操作空间不足的问题；加厚了腔体转角处的壁厚，通过圆弧过渡减少应力集中点，提升壳体长期承压下的抗疲劳寿命；优化了腔体内部的流道过渡曲面，减少流体在腔体内的涡流损耗，提升水泵的运行效率。从安装边界来看，壳体整体轮廓适配小功率离心泵的安装尺寸，各接口的位置、角度都经过装配干涉校验，既可以匹配标准规格的水泵叶轮、密封件与端盖配件，也能适配不同安装空间下的管路走向需求，无需对壳体做二次加工即可完成整泵的装配调试，可有效降低泵组生产的装配成本与后期维护难度。
