工业级蠕动式流体输送泵结构设计

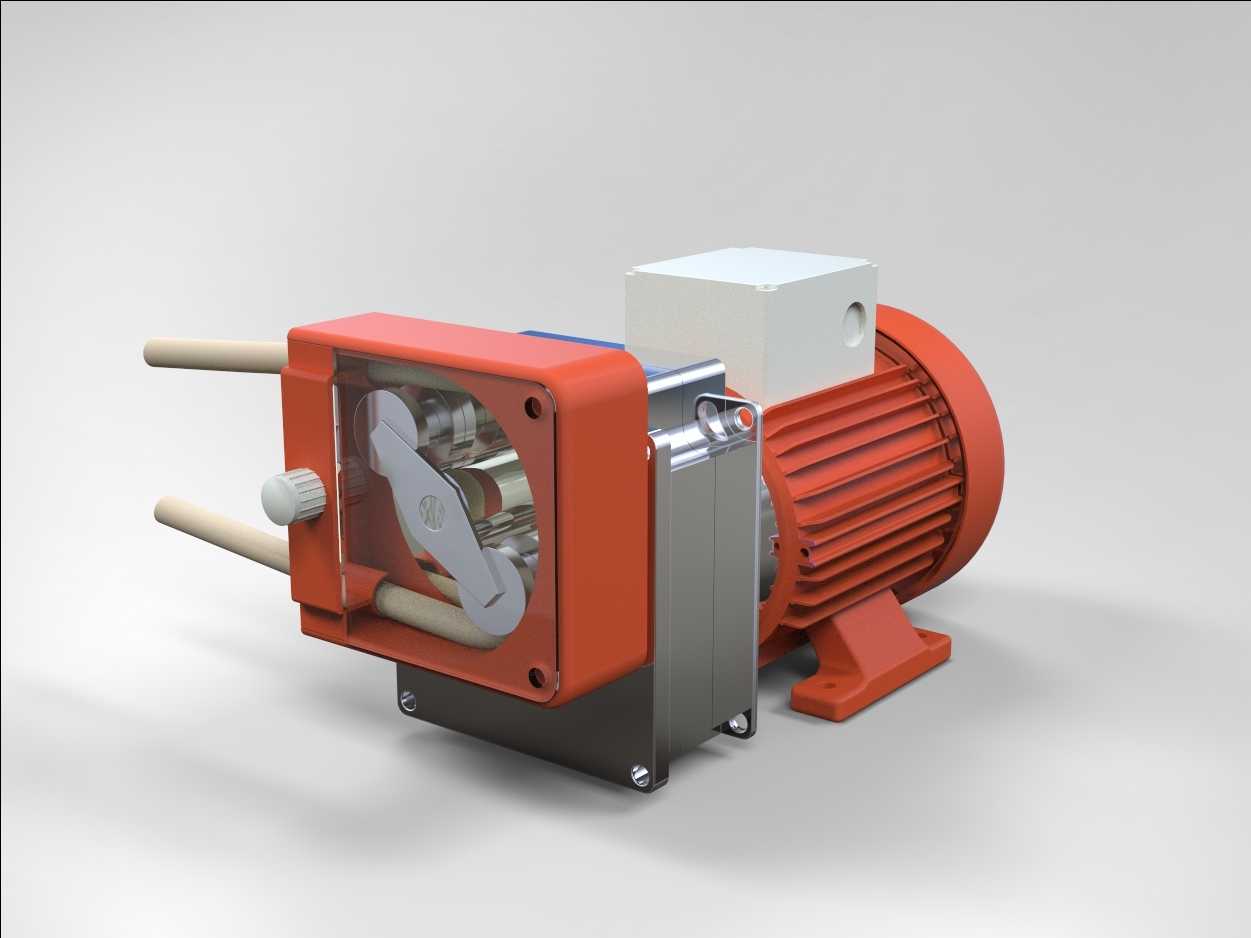

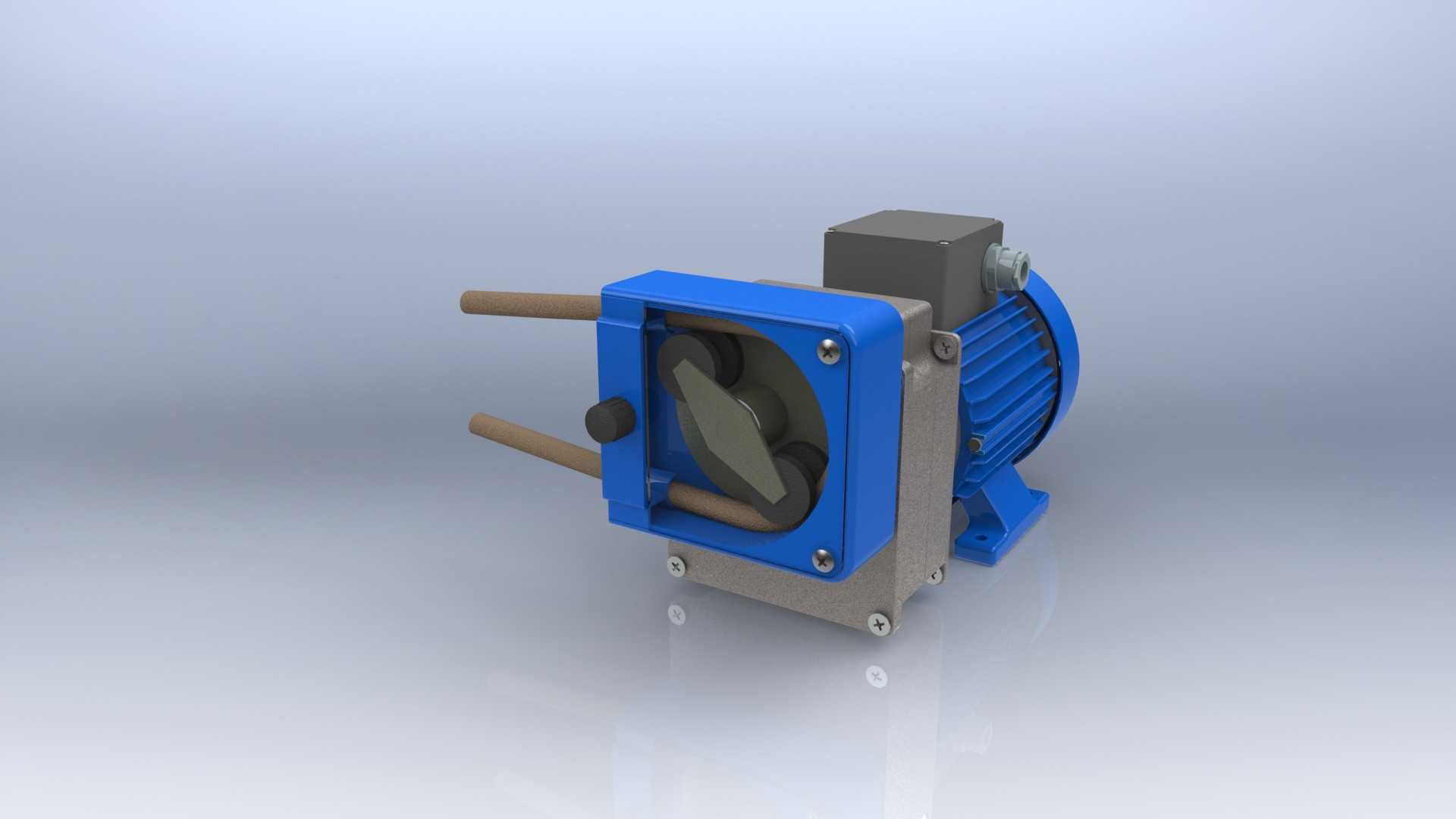

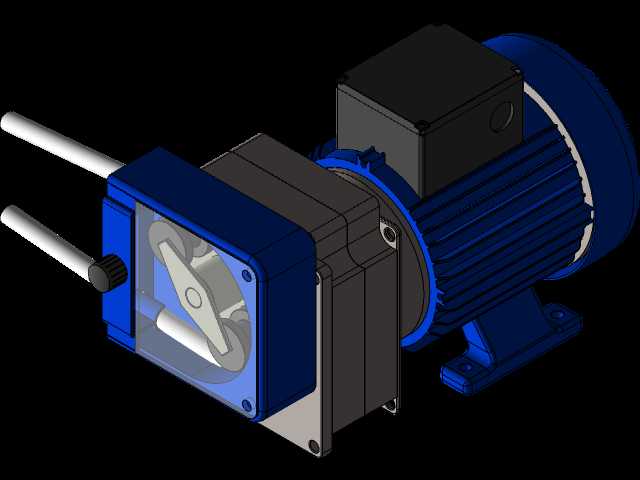

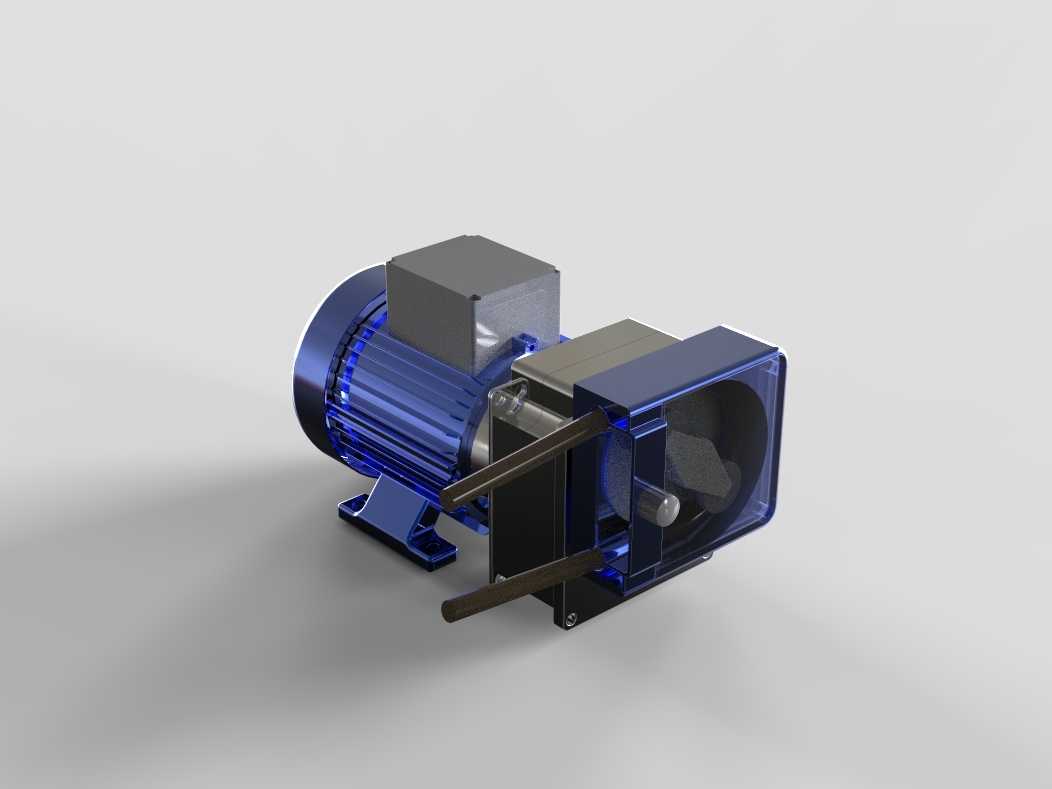

这款蠕动泵主要面向实验室试剂输送、小型化工流体精准投料、医疗药剂传输、食品级流体灌装等对流体无污染、计量精度要求较高的应用场景，依靠对弹性软管的交替挤压与回弹形成负压实现流体抽吸与推送，全程流体仅接触软管内壁，不会与泵体其他金属、塑料构件发生接触，从根源上避免了流体交叉污染与构件腐蚀问题，尤其适合输送带有腐蚀性、高粘度或是对洁净度有严格要求的流体介质。在功能特性上，该泵搭配了标准工业驱动电机作为动力源，泵头部分采用透明可视的防护端盖设计，运行过程中可以直接观察内部滚轮的运转状态与软管的挤压形变情况，方便操作人员及时排查软管磨损、流体泄漏等异常问题；泵头侧方设置了手动调节旋钮，可通过调整压块的压紧程度适配不同壁厚、不同材质的输送软管，同时也能在设备调试阶段手动盘车检查泵体运转是否顺畅，避免启动瞬间卡滞造成电机过载。从设计思路来看，整体采用模块化布局，驱动电机、传动连接段、泵头工作段三个部分沿轴向依次排布，各模块之间通过紧固件独立连接，后期维护时可以单独拆解更换泵头或是电机，无需整体拆卸设备；泵头内部的偏心滚轮组件经过动平衡调校，运转过程中挤压动作连贯顺畅，能够有效降低流体输出的脉动幅度，保证输送流量的稳定性，同时滚轮与软管接触的边缘做了圆弧过渡处理，避免长期挤压过程中割伤软管外壁，延长软管的使用寿命。在安装边界方面，设备底部设置了带安装孔的一体式铸铁机脚，可直接通过螺栓固定在工作台面或是设备机架上，安装时需要预留出泵头两侧软管接头的操作空间，方便更换软管与连接输送管路；电机尾部的接线盒位置预留了足够的接线操作空间，可适配不同走向的线缆布设需求，整体外形紧凑规整，既可以作为独立输送设备单独使用，也可以作为流体输送单元嵌入到灌装设备、实验分析仪器、水处理加药装置等成套设备内部，适配多种安装场景的空间要求。
