立式直列离心泵工业流体输送结构

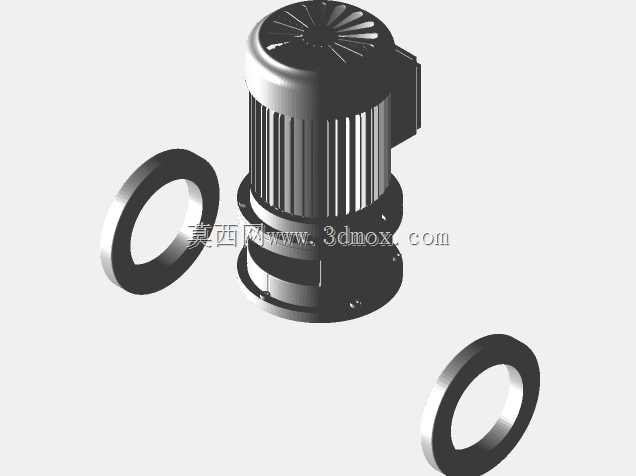

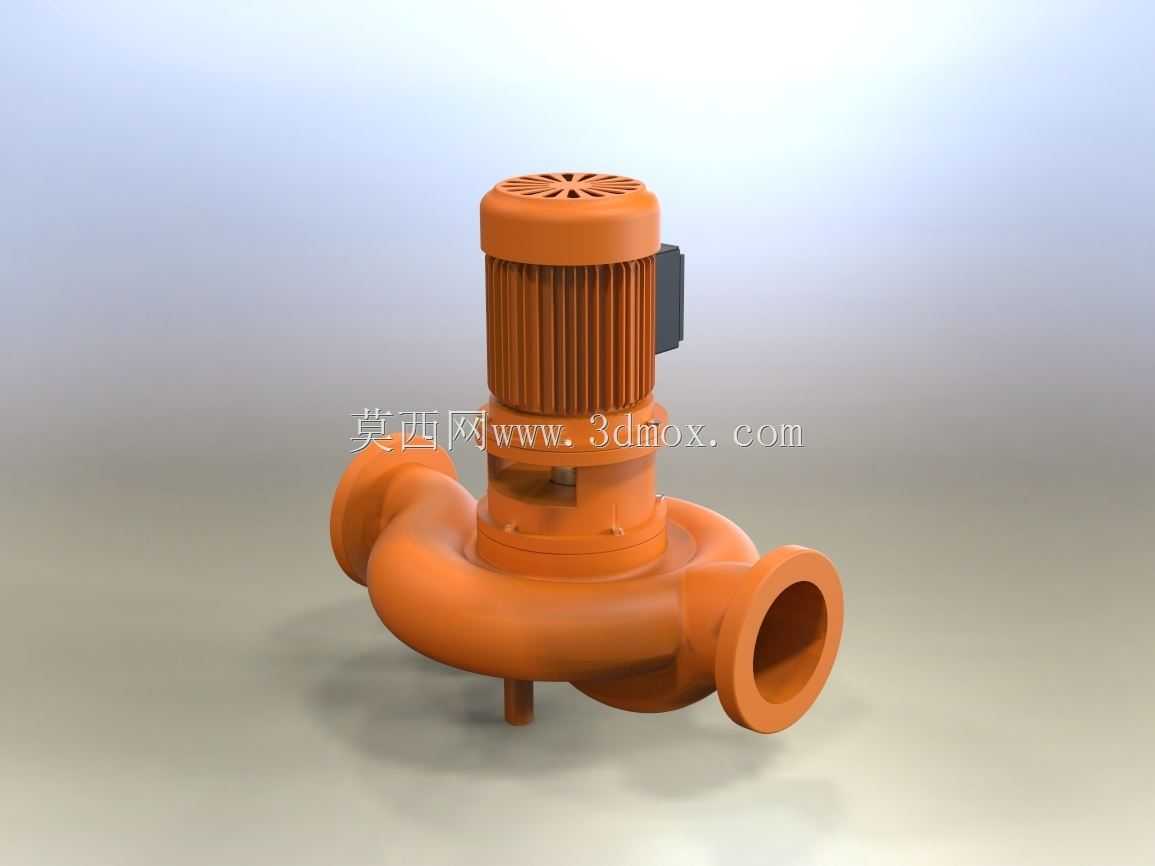

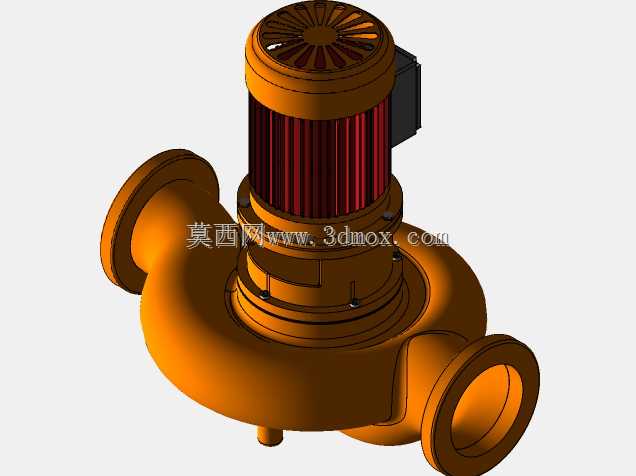

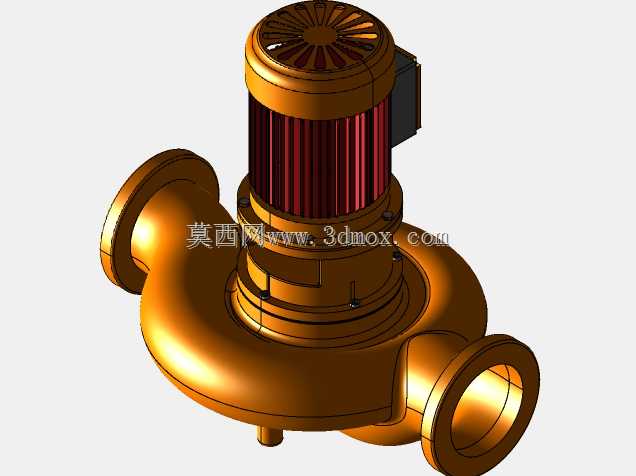

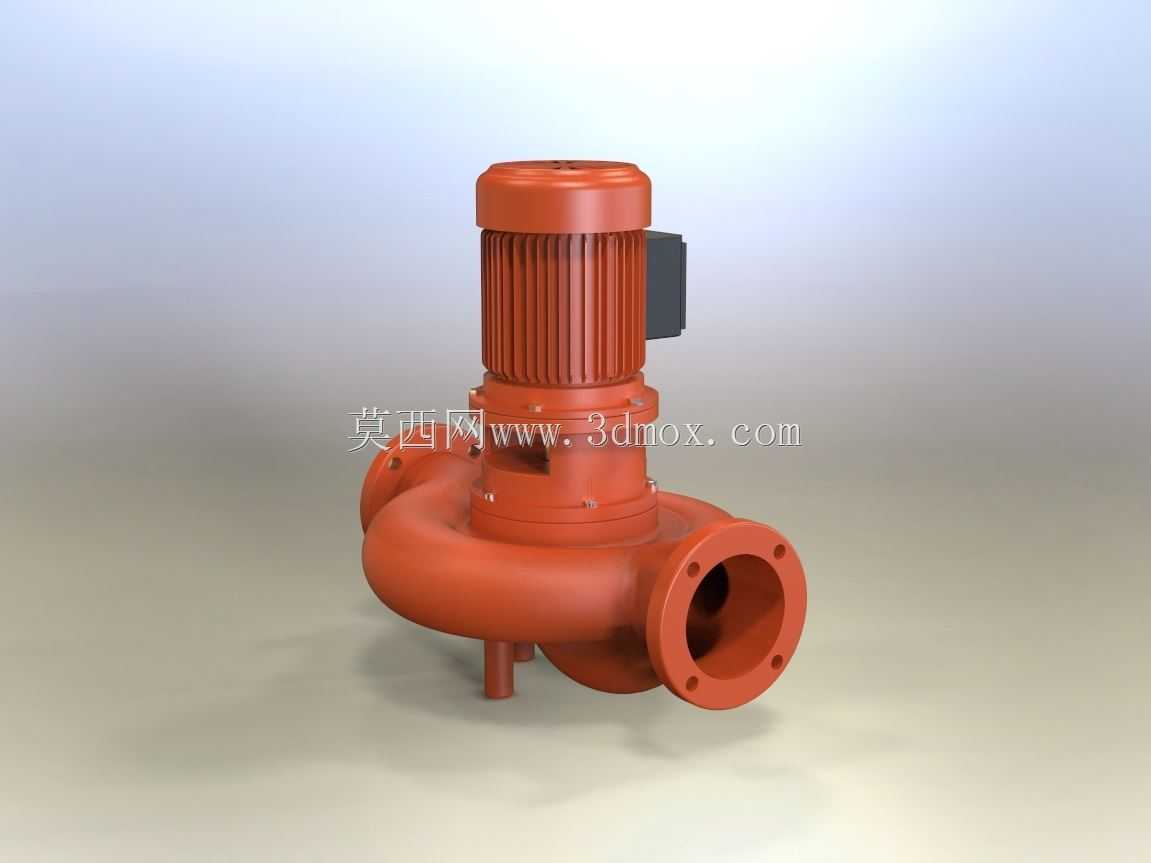

做工业流体管路系统选型时，立式直列离心泵是暖通循环、市政供水、工艺流体增压场景里绕不开的通用水力设备，建模前先得把实际安装边界捋清楚——这类泵进出口在同一水平轴线上，直列式布局不需要额外做进出口错位的管路弯头，能大幅压缩泵房的安装占地，尤其是老旧厂房改造、管井内加装增压设备的场景，轴向对齐的接口能直接串接在水平管路上，不用额外做承重支架的改型，泵体底部的支撑脚只需要承担设备自重，管路的轴向载荷由管线支墩承担，这点在建模时要特意把支撑脚的安装孔位、进出口法兰的螺栓孔分度圆做准，避免后期装配时和现场管路法兰错位。建模的时候先从水力部件入手，先画涡壳的流道中线，按照比转速对应的流道截面变化规律扫掠出涡壳内腔，再抽壳做出壁厚，进出口法兰的尺寸要匹配对应公称压力的法兰标准，法兰密封面的水线、螺栓孔的倒角都要做出来，不能只画个圆盘带孔，不然出工程图的时候没法直接指导加工。接下来是泵盖和叶轮腔的结构，立式泵的泵盖要兼顾机械密封的安装腔，密封腔的尺寸要留足密封件的更换空间，不能让密封件和轴套的间隙太小，后期运维拆换的时候没法下工具。上部的电机和泵体是直连结构，没有联轴器的加长段，所以电机支架的同轴度要求很高，建模时要把支架的定位止口做出来，止口和泵轴的同轴度公差要在建模的参数里标注清楚，避免装配后电机轴和泵轴不同心造成振动超标。叶轮部分先画叶片的轴面投影，再按照叶片出口安放角做曲面加厚，前后盖板的曲率要和流道顺滑过渡，不能有直角突变，不然实际运行时会在局部形成涡流损失，降低泵的水力效率。画完水力部件再做上部的电机结构，电机的散热筋要沿着轴向均匀排布，接线盒的位置要留足线缆弯曲半径，不能贴在泵体的高温部位，避免线缆长期受热老化。整体建模完成后要做干涉检查，尤其是叶轮和泵腔的间隙、轴套和密封件的配合间隙，还要核对整体的安装高度，确保泵组安装后底部的排污螺塞有足够的操作空间，进出口法兰的中心高和现场管线的中心高匹配，不用额外加变径接头或者偏心异径管造成气蚀隐患。这类泵在实际使用中，常用来输送常温清水或者物理化学性质和水接近的流体，暖通系统里做冷热水循环的时候，泵体的承压能力要和系统工作压力匹配，建模时的壁厚计算要按照公称压力的1.5倍做强度校核，尤其是涡壳的高压区，不能因为壁厚不够运行时出现渗漏。
