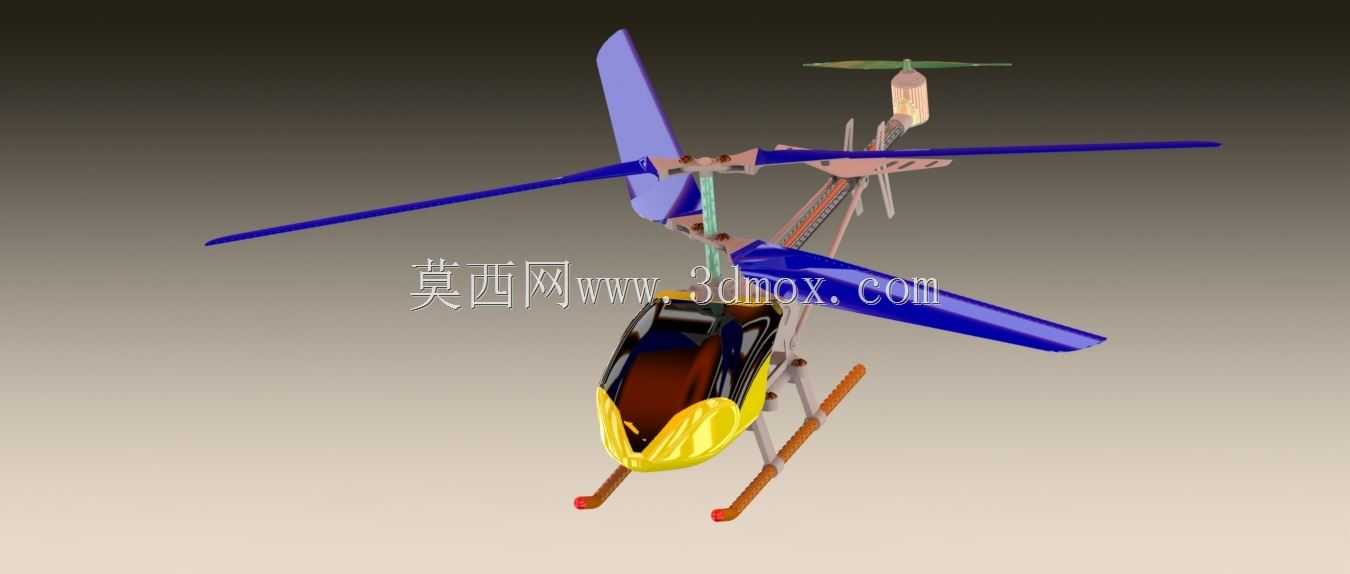

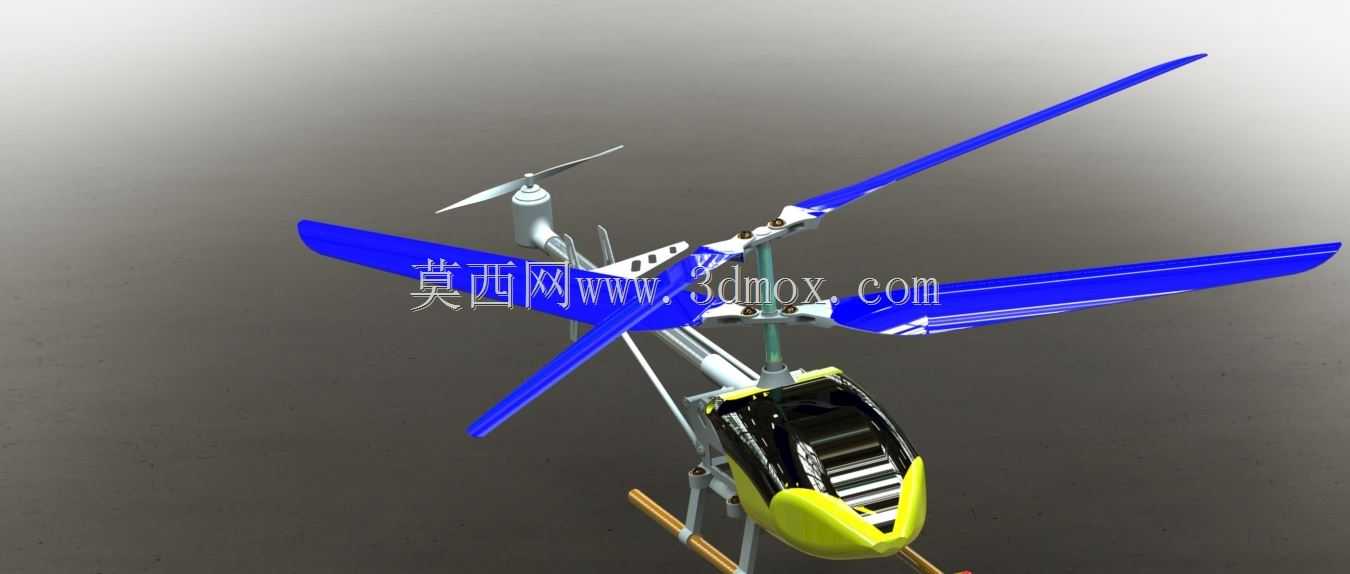

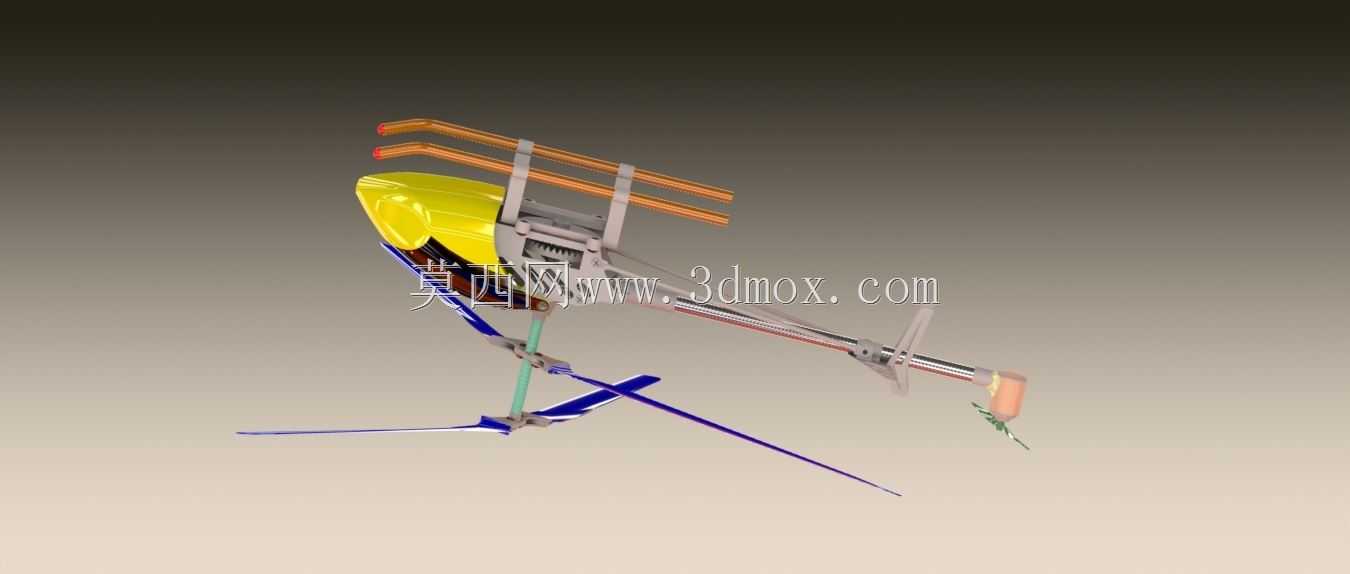

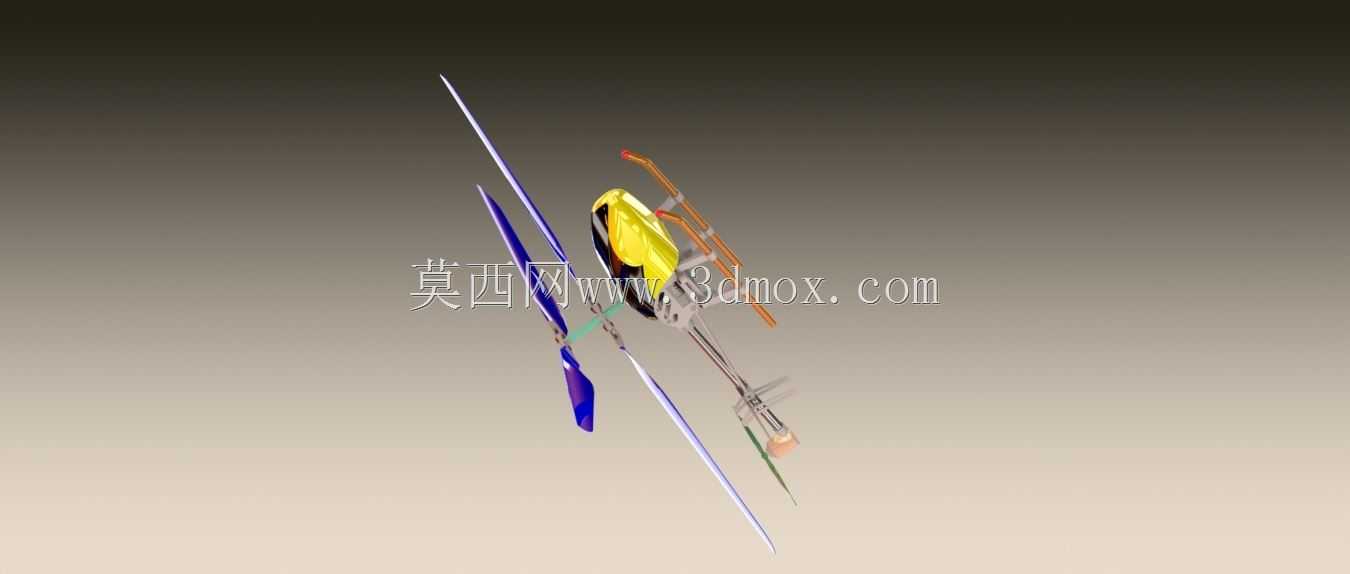

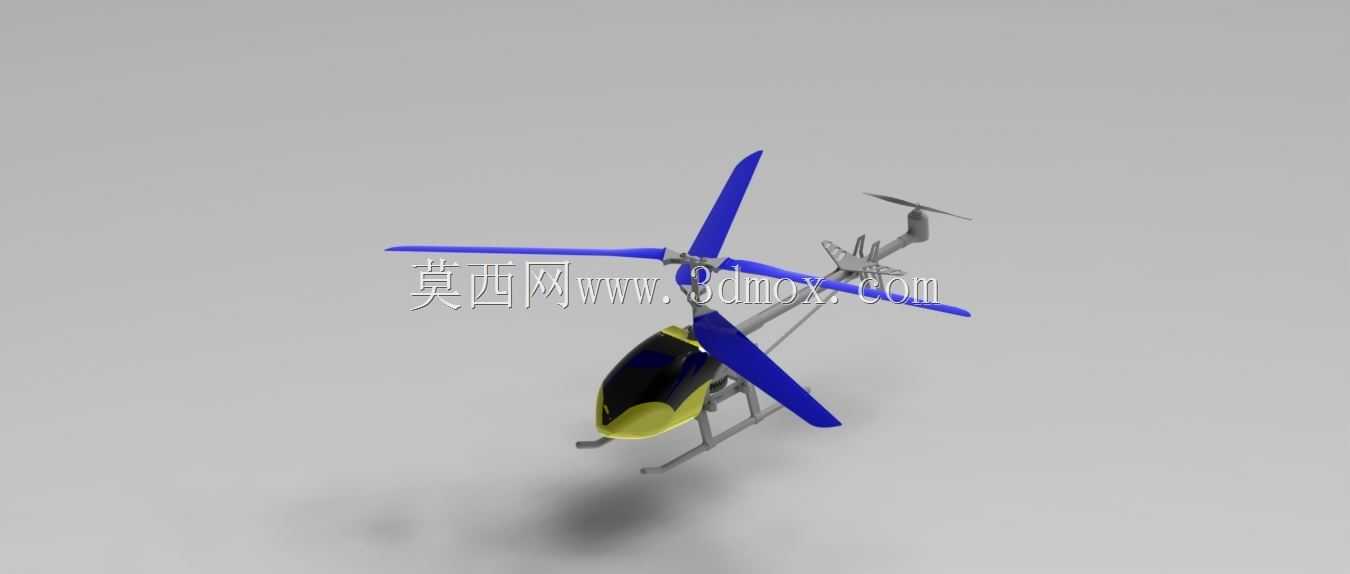

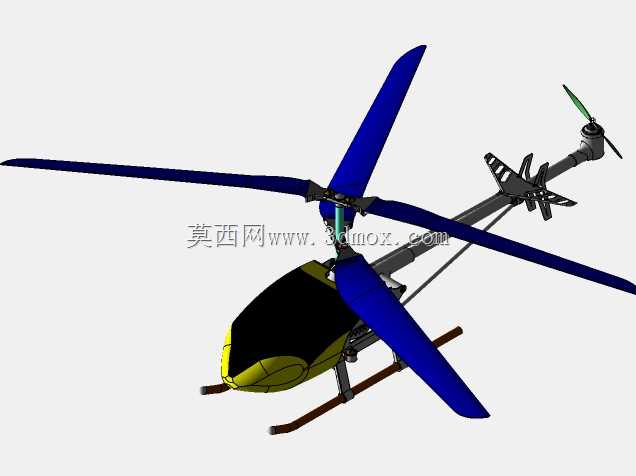

小型共轴双旋翼无人直升机结构设计

这款小型共轴双旋翼无人直升机的设计，主要面向低空近距作业场景，可适配农林植保小范围喷施、狭小区域航拍巡检、低空教学演示、轻载荷短途投送等多元使用需求，相较于固定翼飞行器，它无需专用起降跑道，可在楼顶、林间空地、田间窄道等狭小空间完成垂直起降与空中悬停，对作业场地的适配性极强，能覆盖多数固定翼设备无法抵达的低空作业区域。

在功能特性设计上，该机型采用共轴反转双旋翼布局，省去了传统单旋翼直升机必备的尾桨结构，既降低了尾桨传动带来的动力损耗，也避免了尾桨剐蹭障碍物带来的作业风险，整体动力传递效率更高，同等动力配置下有效载荷能力更优。机身主体采用轻量化流线型设计，前部设置一体化设备舱，可根据作业需求搭载高清摄像模块、微量喷施组件、轻量物资挂载架等不同功能配件，舱体做了圆弧过渡处理，可降低低空飞行时的空气阻力，提升飞行稳定性。起落架采用滑橇式结构，没有复杂的收放机构，结构强度高且自重较轻，着陆时可通过自身结构形变缓冲冲击，适配不平整的野外起降地面，日常维护难度也远低于轮式起落架结构。

设计过程中优先平衡了飞行稳定性与结构自重的关系，上下两组旋翼采用完全对称的翼型设计，旋转时反向转动抵消扭矩，无需额外的尾桨力矩补偿，飞控逻辑更简单，新手操控门槛更低。旋翼桨叶采用宽弦短桨叶设计，在保证足够升力的前提下缩小了整机的旋转直径，进一步提升了狭小空间内的通行能力，机身尾部设置小型垂直安定面，可在高速前飞时提升航向稳定性，避免侧风干扰带来的飞行偏移。

在安装边界与尺寸适配方面，整机最大旋转直径控制在1.2米范围内，机身总长不含旋翼仅为0.65米，机高0.4米，所有机载部件均采用模块化快装设计，旋翼与机身采用快拆锁扣连接，无需专用工具即可完成整机拆解与组装，拆解后可放入普通双肩背包携带，转场作业十分便捷。设备舱预留了通用安装孔位，可兼容市面上多数主流的小型飞控、电池、任务模块配件，用户可根据自身使用需求灵活调整配置，无需对机身结构做二次改装。机身结构件多采用卡扣与少量标准紧固件连接，日常更换受损部件时操作简便，可大幅降低后期使用维护成本，适配个人爱好者、小型作业团队、教学实训等不同使用主体的需求。
