曲面流线型环形遮蔽防护构件

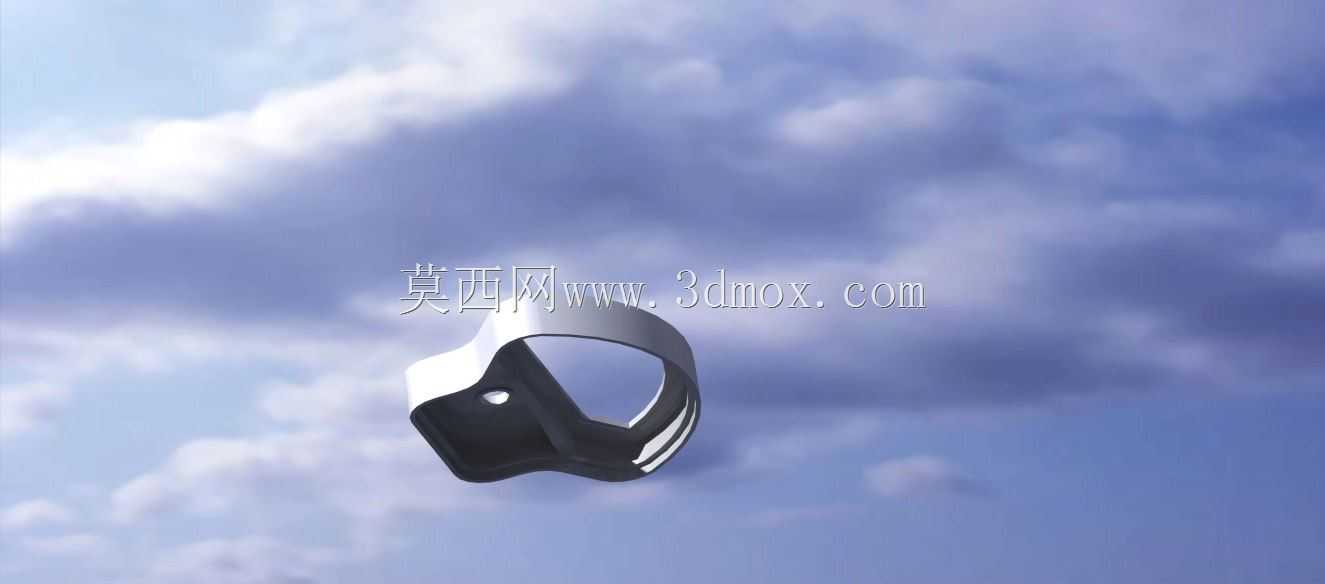

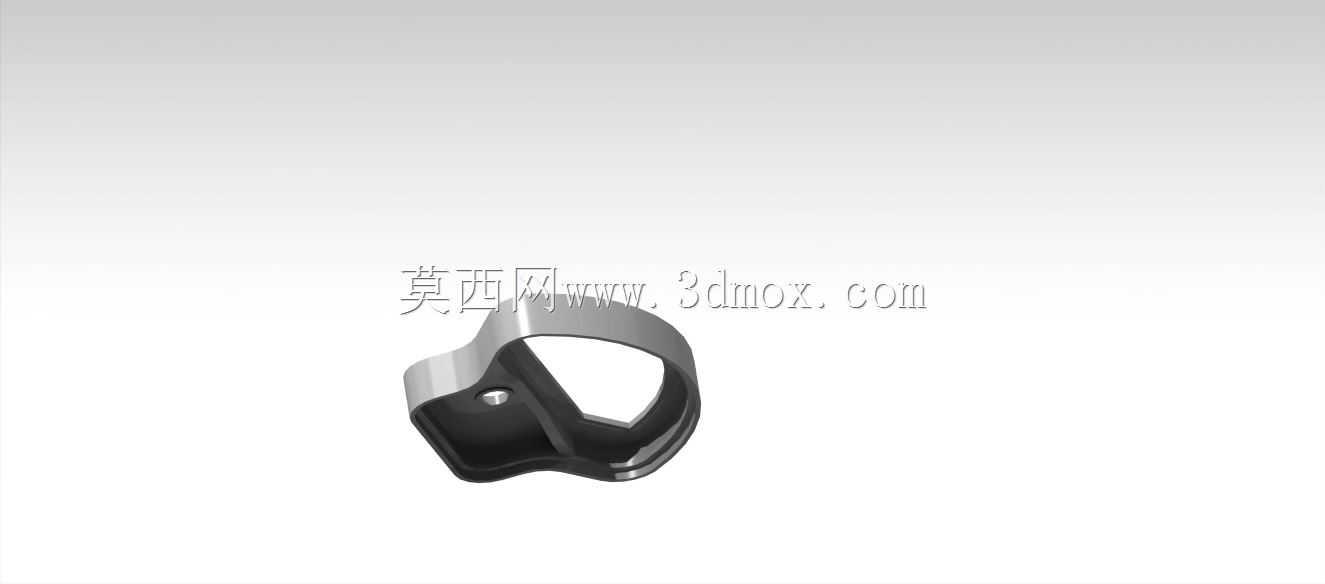

　　这类环形遮蔽构件常应用在设备外露旋转副的外侧防护场景，也可作为管线穿接处的遮挡装饰件，在工业设备、户外机电装置上都能见到同类结构的应用，核心作用是避免异物卡入运动间隙，同时遮挡内部杂乱的走线或拼接缝隙，兼顾防护与外观规整的需求。从结构设计来看，构件采用一体化曲面成型思路，整体为非对称环形轮廓，没有尖锐棱角，所有过渡面都做了顺滑曲率处理，既避免应力集中导致的结构开裂，也能减少安装使用过程中剐蹭操作人员的风险。构件上预留的小孔为安装定位孔，孔位周边做了局部加厚处理，保证螺丝锁紧时不会出现薄壁开裂的问题，安装时可通过该孔位快速对齐安装基座的螺孔，不需要额外做定位治具辅助装配。设计过程中需要重点考量安装边界的适配性，

　　构件的内圈轮廓要完全匹配被遮蔽部件的外圈尺寸，预留0.8-1.2mm的装配间隙，既不会因为间隙过小出现装配卡滞，也不会因为间隙过大导致异物从缝隙掉入内部；构件的轴向宽度要覆盖被遮蔽区域的全部外露范围，边缘超出基座拼接缝至少3mm，才能完全遮挡内部结构。曲面造型的处理上，要兼顾成型工艺的可行性，如果采用钣金冲压成型，要控制曲面的拉伸比在合理区间，避免冲压过程中出现局部壁厚过薄的问题；如果采用注塑成型，要保证所有面的脱模斜度一致，避免出现倒扣结构增加模具复杂度。构件的外表面做了哑光质感处理，不会在户外光照下产生反光干扰操作人员视线，边缘位置做了R2的圆角过渡，没有毛刺飞边的残留空间。实际选型应用时，要根据安装位置的环境调整材质，

　　普通室内工况可采用ABS注塑或冷轧板喷塑，户外工况则需要选用抗UV的工程塑料或者不锈钢板材，避免长期日晒雨淋出现老化锈蚀。这类构件虽然不属于设备的核心功能件，但在细节设计上的合理性会直接影响设备的整体观感和长期使用的可靠性，建模过程中需要反复核对安装位的尺寸链，确认构件与周边相邻部件不会出现运动干涉，尤其是在有旋转运动的部位，要预留足够的安全间隙，避免构件随部件转动时出现剐蹭异响。
