弧形防滑金属门拉手结构设计

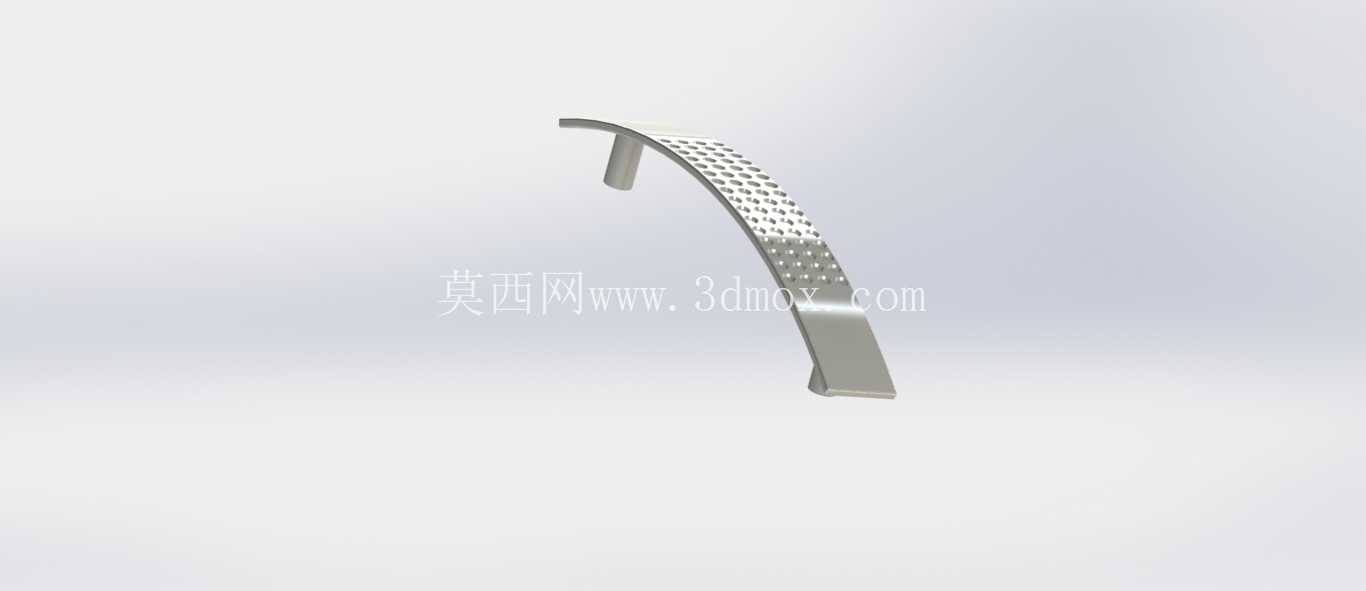

日常民用与商用场景中，门体启闭的操作体验很大程度取决于拉手的结构设计合理性，这款弧形金属拉手的建模逻辑完全围绕实际使用中的受力、握持触感与安装适配性展开。从实际安装边界来看，该拉手采用双点固定结构，两个安装柱的中心距适配常规室内门、柜体门的预装孔位标准，安装柱的直径匹配市面通用的M4/M5固定螺丝规格，不需要额外对门体进行扩孔或二次加工，安装后拉手主体与门体表面预留3mm左右的间隙，既避免握持时手指蹭到门体漆面，也能保证拉手受力时不会与门体产生硬接触摩擦，长期使用不会刮伤门体表面涂层。

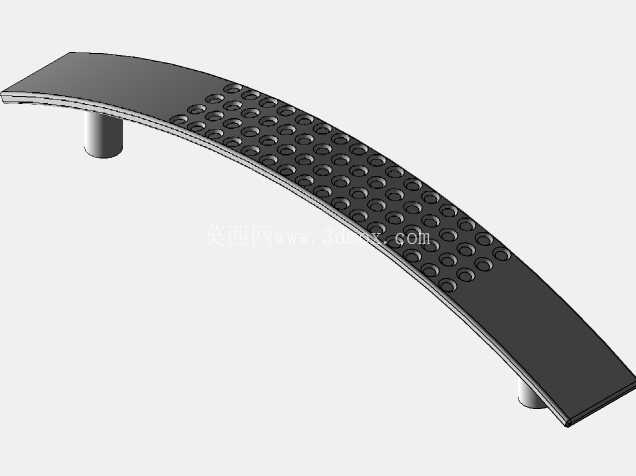

握持区域的设计充分考虑了人机工程学要求，整体采用大弧度流线型曲面，从靠近门体的固定端向握持区平滑过渡，曲面曲率贴合成年人手掌自然弯曲的形态，握持时手掌与拉手的接触面积能达到70%以上，启闭门体时的受力可以均匀分散在手掌与指节区域，不会出现局部应力集中硌手的问题。握持面的防滑点阵结构是设计中的细节亮点，这些均匀排布的微凸点阵高度控制在0.5mm，既不会因为凸起过高积灰难以清理，也能在手部出汗或者戴薄手套操作时提供足够的摩擦力，避免启闭过程中打滑，尤其是在厨卫这类相对潮湿的使用场景下，防滑结构的实用性会更加突出。

从结构强度角度考虑，这款拉手的主体壁厚设计为2.5mm，采用一体成型的结构工艺，固定柱与主体连接处做了R3的圆角过渡，避免直角连接处的应力集中问题，按照日常门体启闭的受力工况计算，该结构可以承受150N的垂直拉力与80N的水平扭力，完全满足常规室内门、衣柜门、抽屉柜的使用强度要求，不会出现长期使用后连接处断裂、拉手变形的问题。材质适配方面，该结构既可以采用锌合金压铸成型做表面镀铬、喷塑处理，适配现代简约、工业风的装修风格，也可以采用304不锈钢精铸工艺做拉丝表面处理，用于户外门、卫生间门这类高湿度、高腐蚀风险的使用场景，结构本身不需要做大幅修改就能适配不同的材质工艺要求。

在实际选型适配过程中，这款拉手的弧形外轮廓不会突出门体过多，整体外伸距离控制在65mm，既保证了足够的握持空间，也能避免过道狭窄区域行人路过时被拉手磕碰，尤其适合小户型室内门、走廊侧的柜体门使用。安装端的结构设计预留了装饰盖的装配位，固定螺丝安装完成后可以扣合同色装饰盖，完全遮盖安装孔与螺丝头，保证外观的整体性，不会出现螺丝外露影响美观的问题。从建模逻辑来看，整个曲面的曲率连续达到G2级别，曲面过渡没有尖锐棱角，不管是后期做模具开模还是3D打印手板验证，都不会出现曲面破面、脱模困难的问题，防滑点阵采用阵列特征生成，修改点阵密度、凸起高度时只需要调整阵列参数与凸台尺寸即可，不需要重新构建主体曲面，能大幅缩短后续改型的设计周期。针对不同的门体厚度，只需要调整安装柱的长度，不需要修改拉手主体的曲面结构，就能适配30mm-50mm厚度范围的各类门体，通用化程度较高，能减少同系列产品的开模成本，也方便库存备货时减少SKU数量。
