汽车油门踏板性能检测专用工装夹具

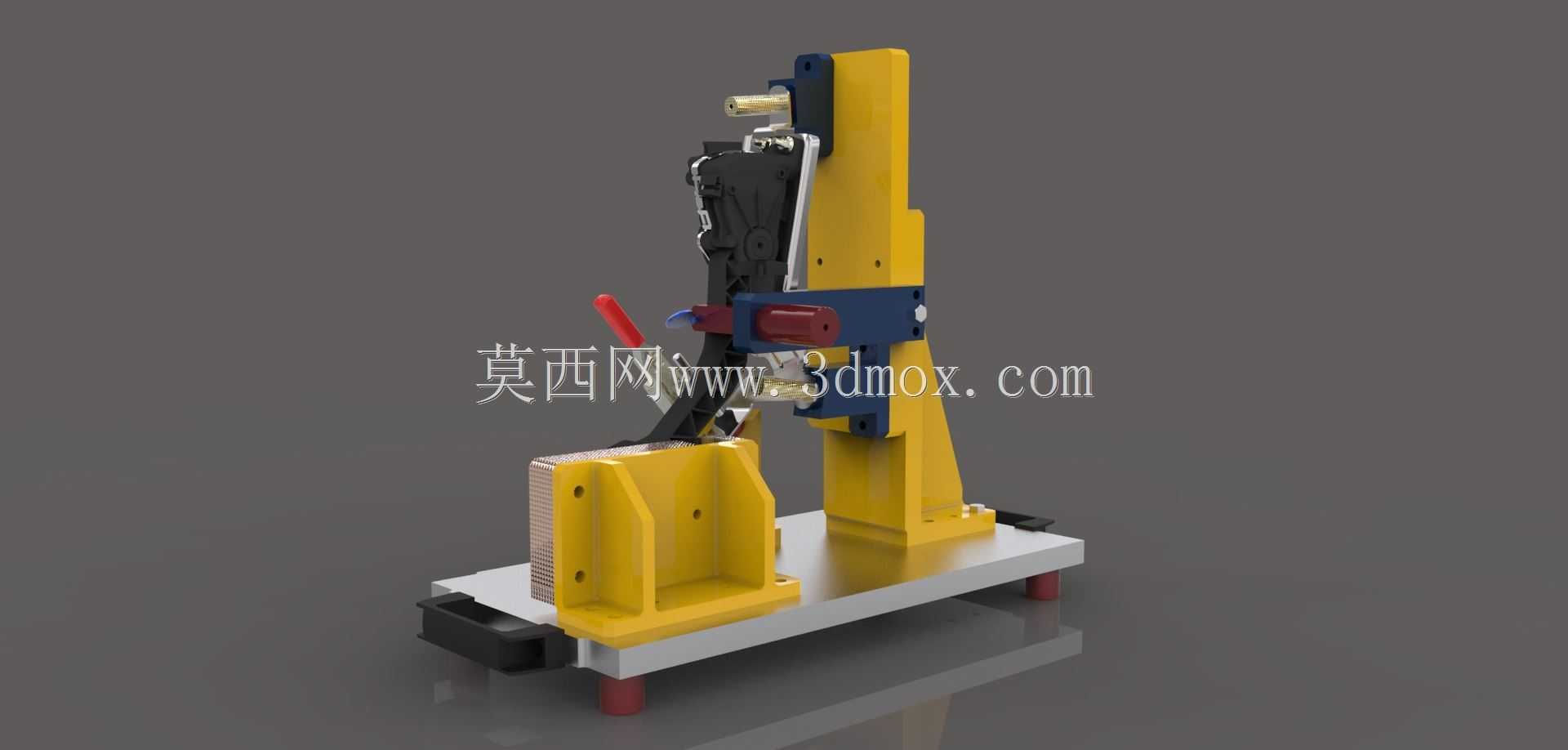

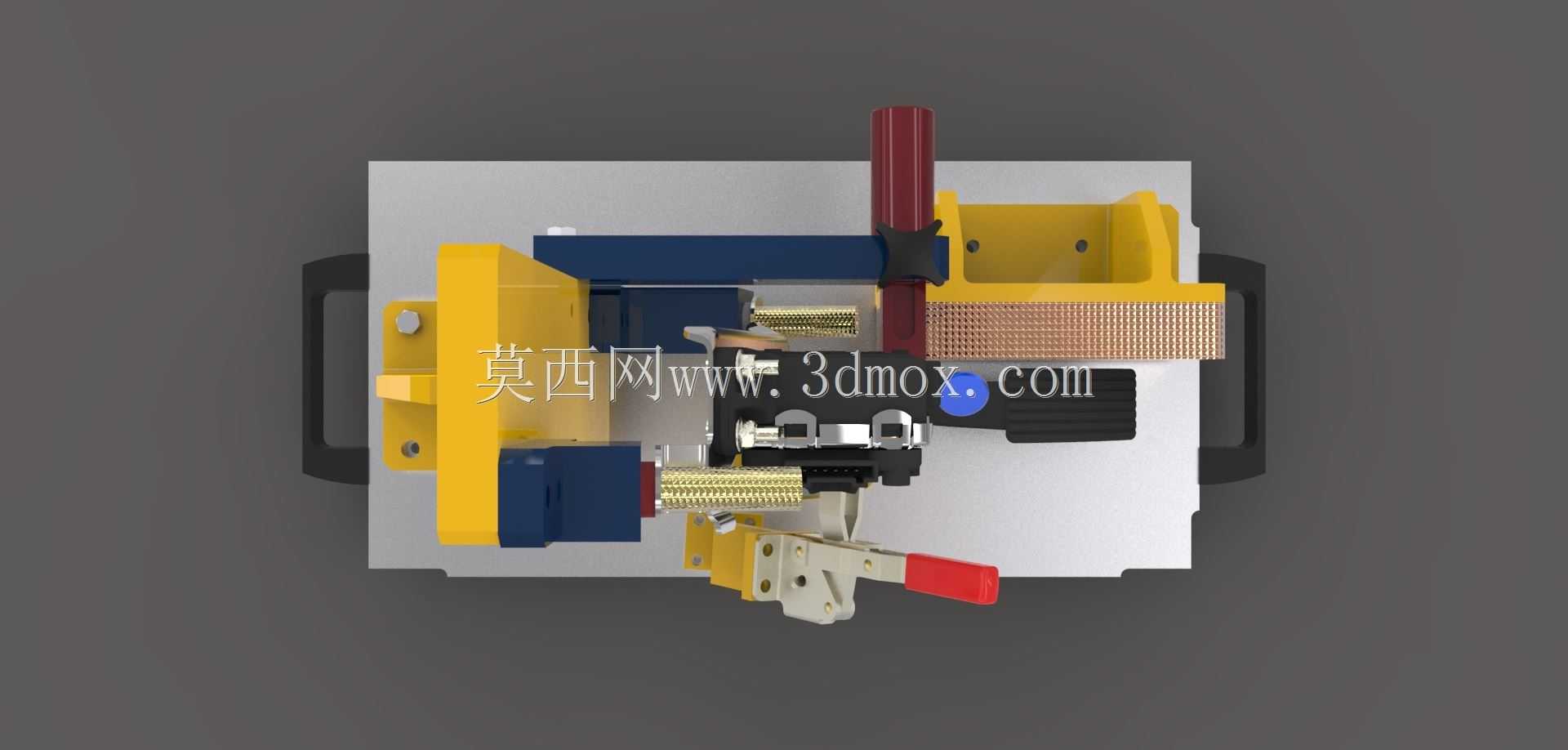

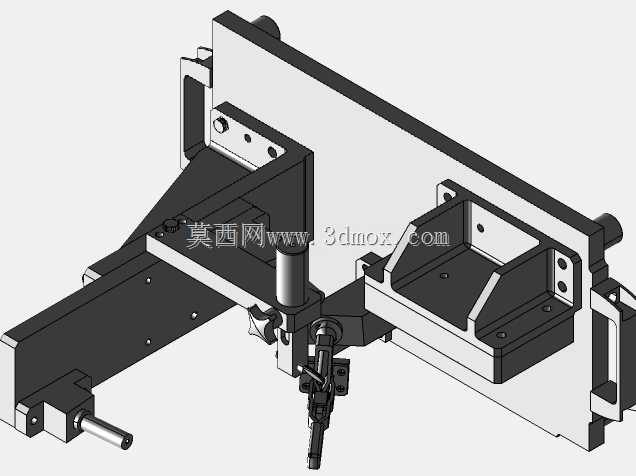

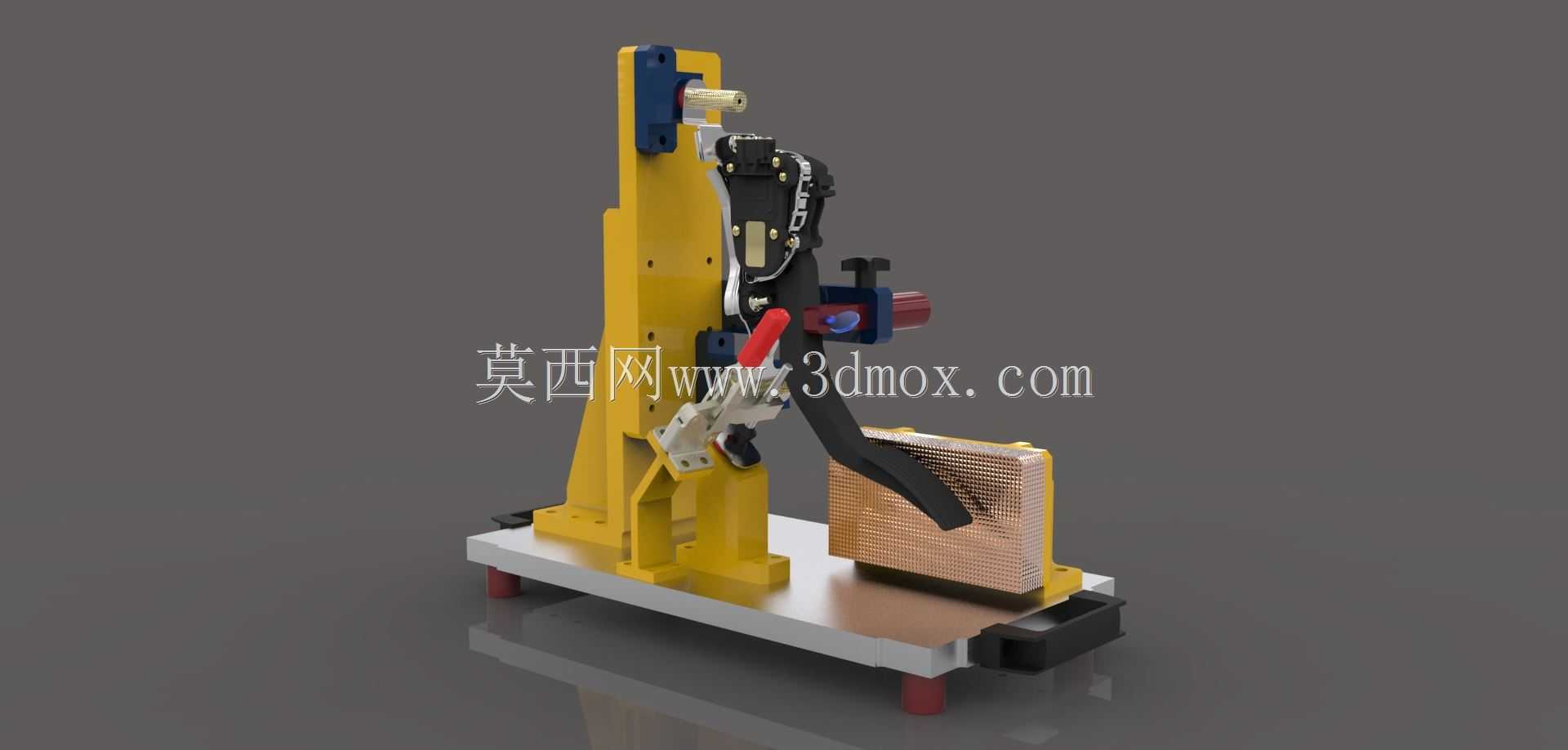

这款油门检查夹具是面向汽车零部件下线检测环节开发的专用定位夹紧工装，主要应用在汽车油门踏板总成的生产质检、性能校验工位，承担待检油门部件的精准定位、可靠装夹功能，为后续的踏板行程检测、力值反馈测试、信号输出校验等检测工序提供稳定的装夹基础，避免检测过程中部件移位导致的测量数据偏差，保障油门踏板出厂性能的一致性。从实际功能特性来看，该夹具采用立式承载结构设计，主体支撑座为高强度刚性构件，底部设置带防滑减震垫的安装平板，可直接固定在检测工作台台面，整体安装边界紧凑，不会占用过多检测工位空间，适配多数常规检测台的台面安装尺寸。夹具的定位模块完全匹配油门踏板总成的安装孔位与贴合面型，装夹时可通过快速夹钳机构实现待检部件的快速锁紧与拆卸，无需额外拧动多组螺栓，单工位装夹耗时可控制在数秒内，适配流水线批量检测的节拍需求。设计过程中，工程师充分考虑了不同检测操作的空间需求：夹具将待检油门踏板的操作面完全朝向检测人员一侧，预留了充足的踏板踩踏操作空间，不会干涉检测人员的操作动作，也不会遮挡检测传感器的安装位置；侧面设置的可调式限位组件可根据不同型号油门踏板的检测需求调整装夹位置，兼容同系列多款油门部件的检测装夹需求，减少同产线更换检测产品时的工装调整成本。夹具的操作手柄采用人机工程学设计，握持施力顺畅，夹头位置设置软质防护垫，避免装夹过程中刮伤油门踏板的塑料壳体与表面涂层，保障待检产品的外观完整性。整体结构采用模块化设计，易磨损的夹头、定位销等部件均为可拆换结构，后期维护时无需更换整个夹具主体，仅需更换磨损配件即可恢复工装精度，有效降低产线的工装维护成本。
