手动对中定心夹紧工装结构设计

这款手动定心夹紧装置主要应用于机械加工、钳工装配、小批量零件检测等场景，针对轴类、套类以及对称结构零件的装夹需求设计，能够在装夹过程中自动完成零件的对中找正，避免人工找正带来的效率低下与定位偏差问题，尤其适合多品种小批量生产场景下的快速装夹作业，可适配台钻、小型铣床、钳工工作台等多种作业台面的安装使用。

从实际用途来看，该装置核心作用是在对零件进行钻孔、铰孔、修锉、尺寸检测等工序时，稳定夹持工件并保证工件中心与作业工位的中心重合，消除装夹偏移带来的加工误差，相比普通平口钳，它无需反复调整工件位置找正中心，单次装夹即可完成定心定位，大幅缩短辅助作业时间，降低对操作人员的技能要求。

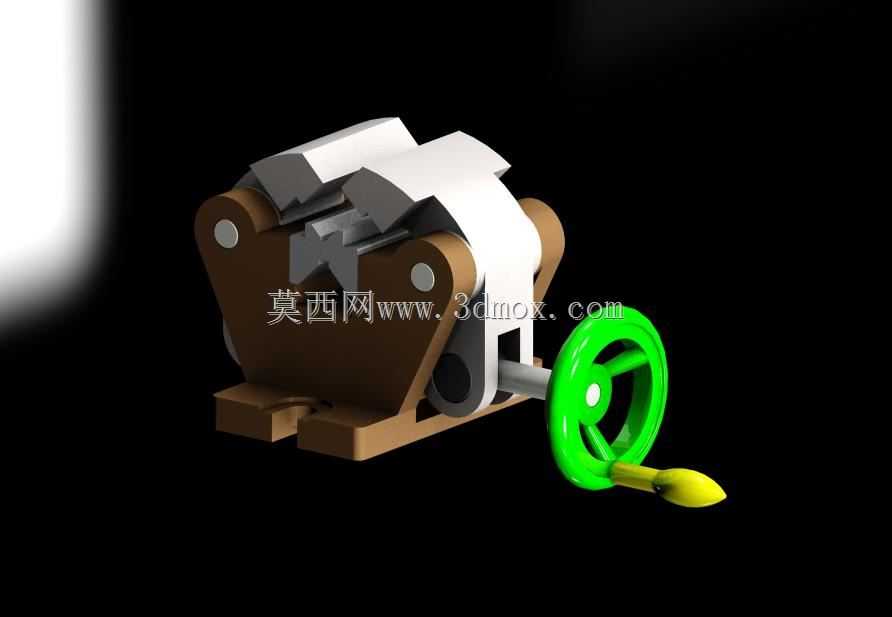

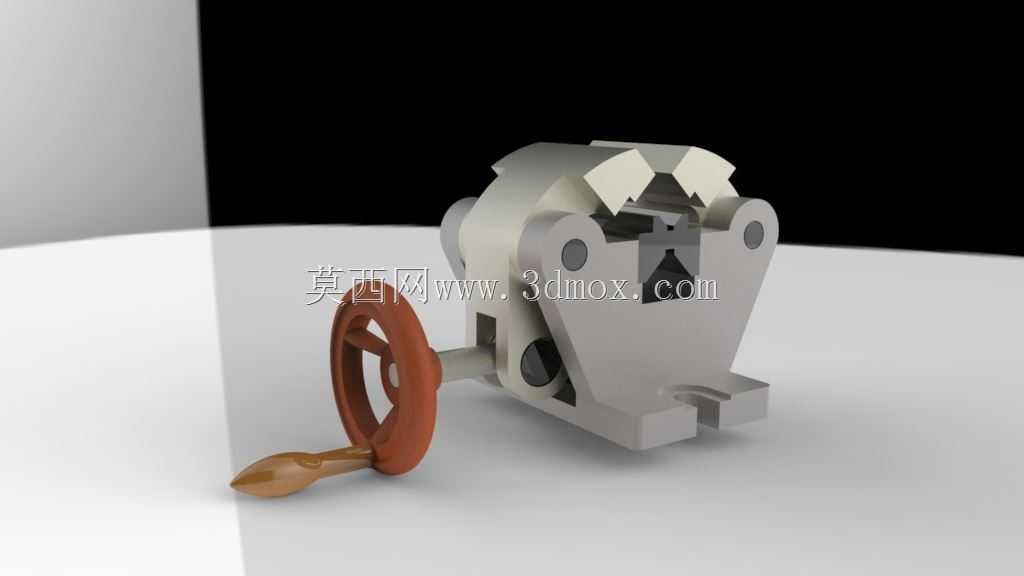

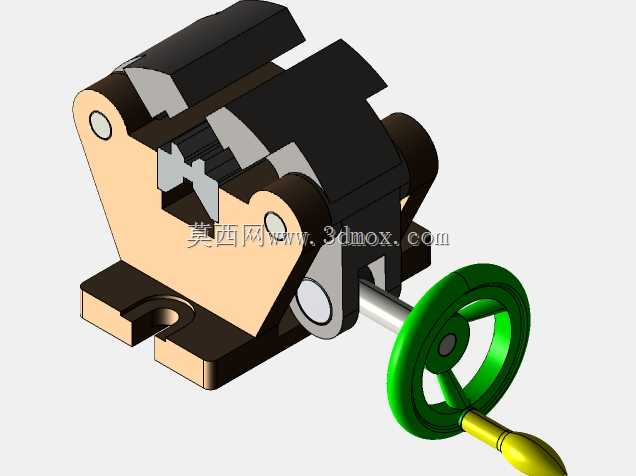

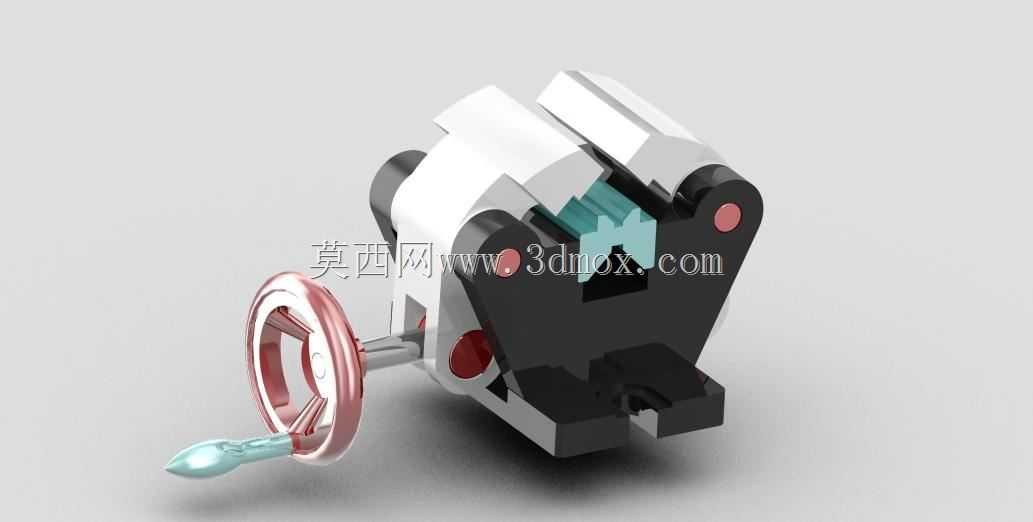

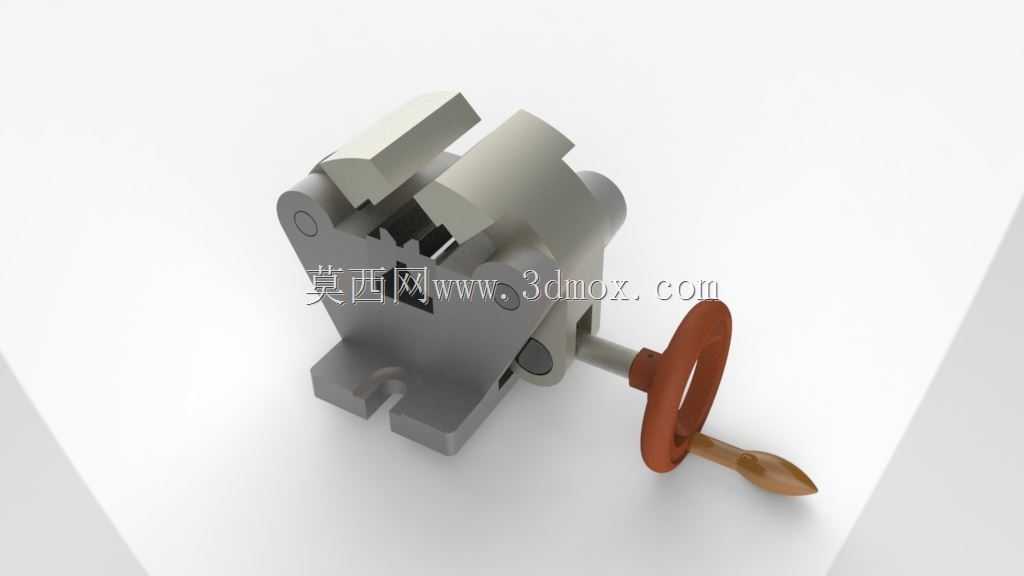

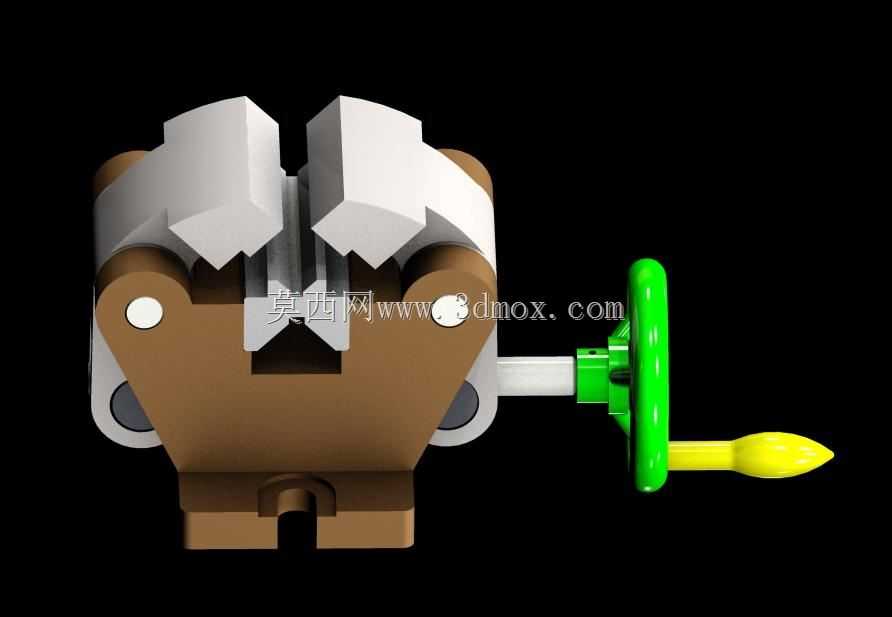

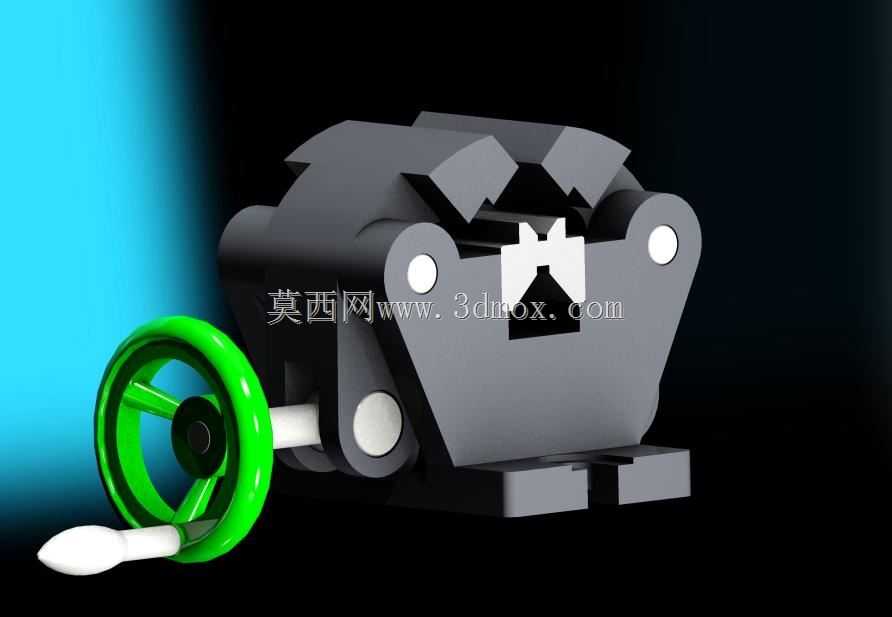

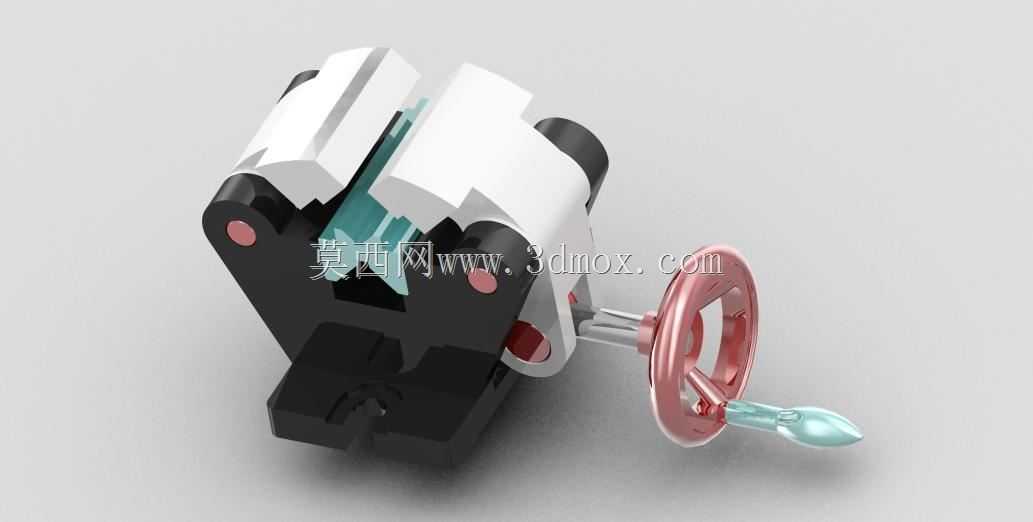

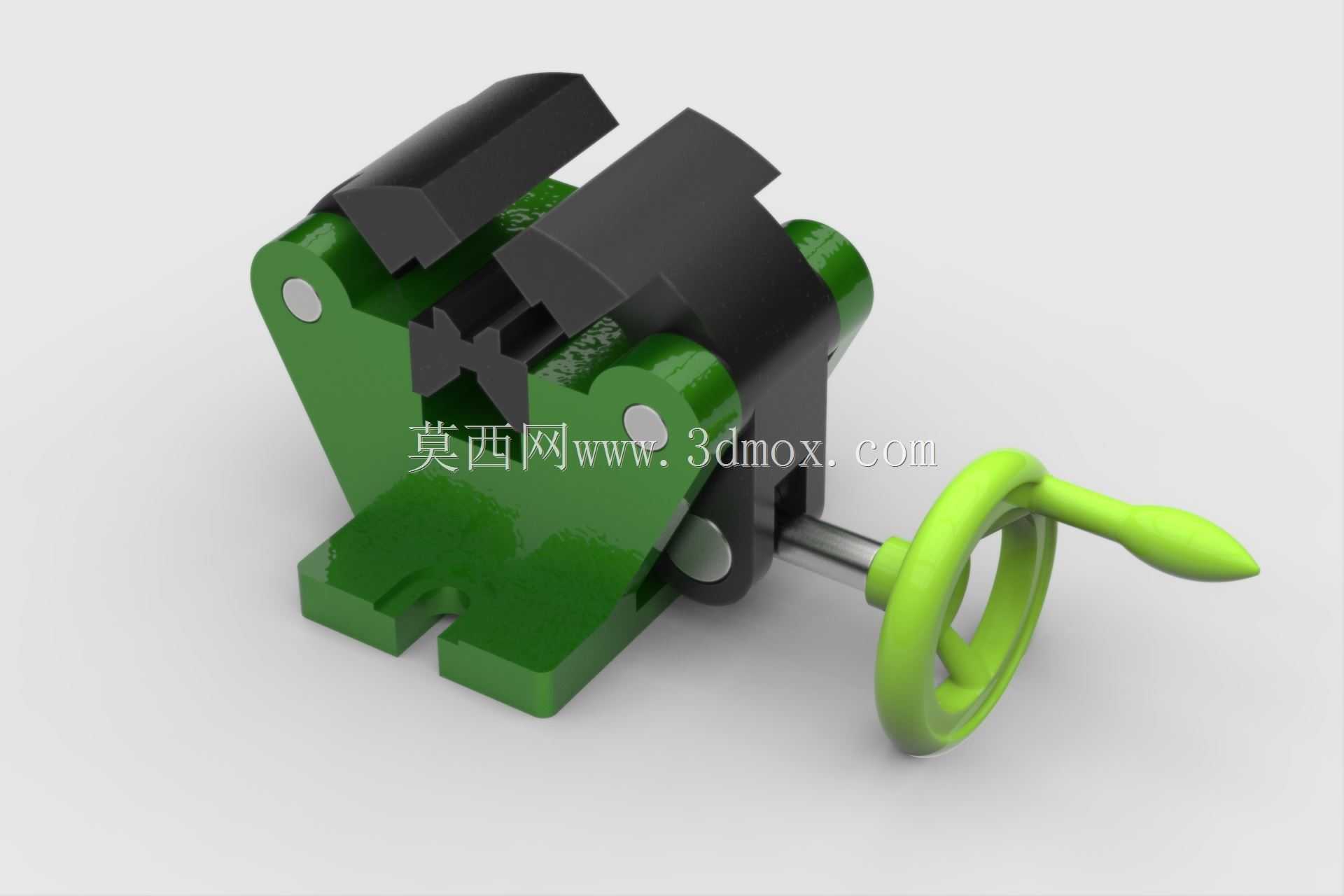

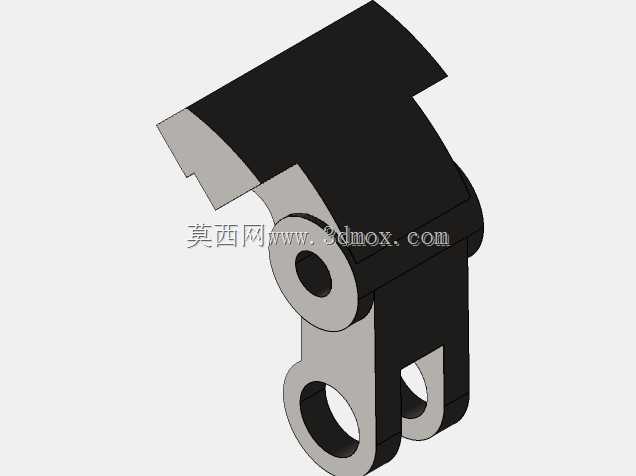

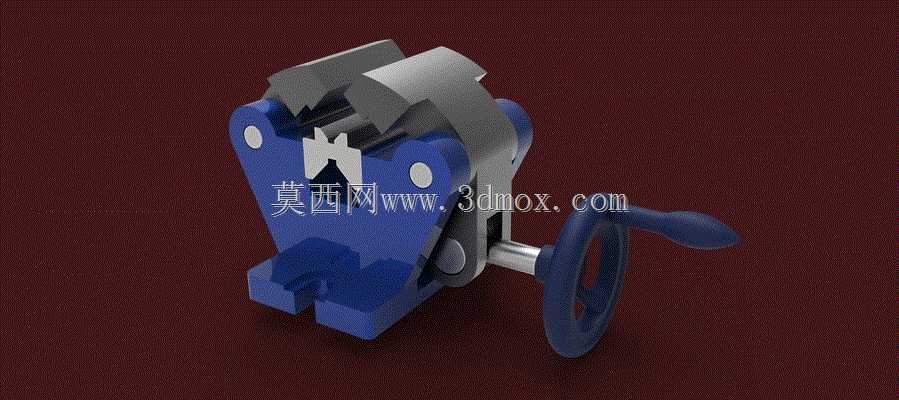

功能特性上，该装置采用手轮驱动的螺旋进给结构，通过内部对称布置的传动连杆带动两侧夹爪同步相向运动，两侧夹爪的移动行程完全一致，从机械结构上保证定心精度，避免单侧进给带来的工件偏移；夹爪的夹持面设计有锯齿形防滑纹路，能够在夹紧过程中增大与工件表面的摩擦力，防止加工过程中工件出现打滑移位；装置底座设置有平整的安装基准面与安装孔位，可直接通过螺栓固定在作业台面上，也可配合回转底座实现角度调整，适配不同角度的加工作业需求；整体传动结构做了限位设计，夹爪开合到极限位置时会自动限位，避免过度操作损坏内部传动构件。

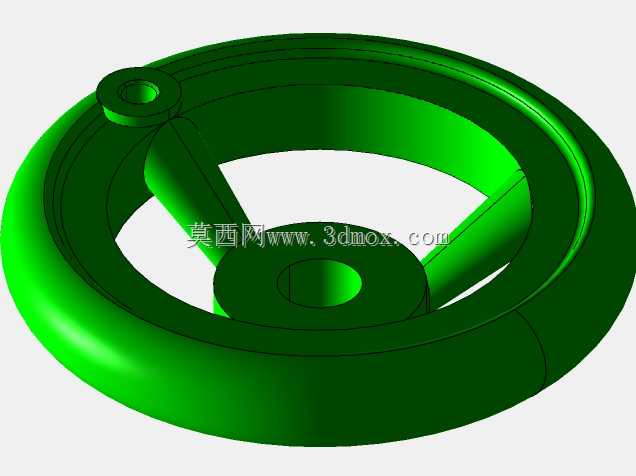

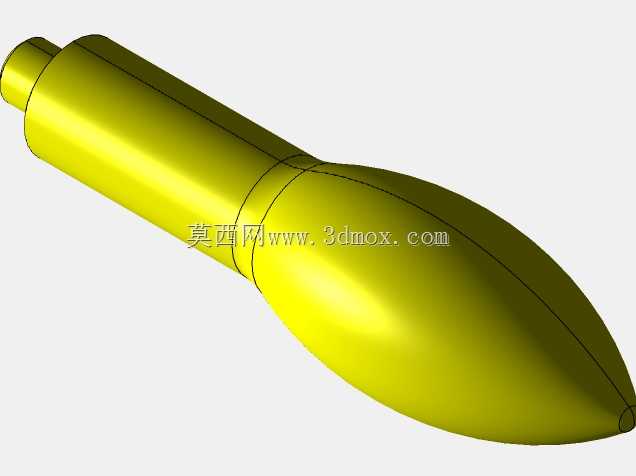

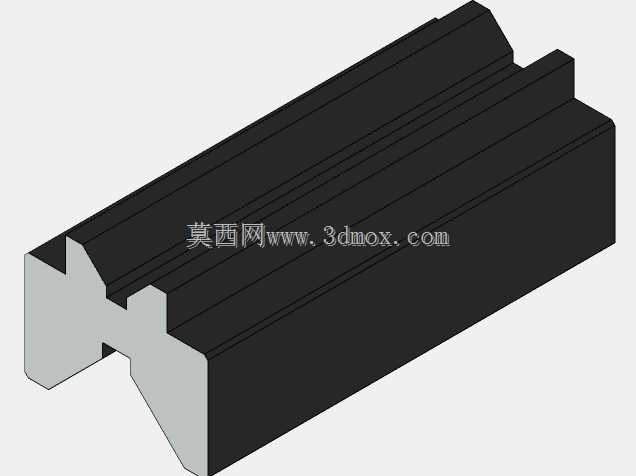

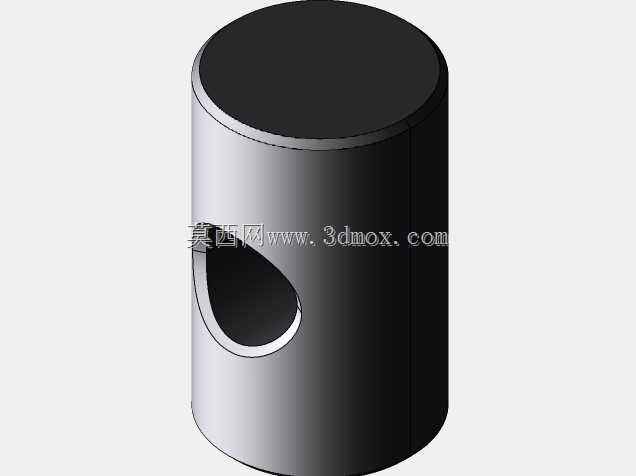

设计思路上，整体采用模块化的结构布局，将驱动单元、传动单元、夹持单元、基座单元做了拆分设计，后期维护时可单独更换磨损的夹爪或传动部件，无需整体报废；夹爪部分预留了快换接口，可根据不同工件的外形更换V型夹爪、平口夹爪、异形夹爪等不同夹持端，扩大装置的适配工件范围；驱动手轮采用摇臂式设计，相比普通圆形手轮更省力，操作人员施加较小的力即可获得足够的夹紧力，降低长时间操作的劳动强度；整体结构的传动间隙做了补偿设计，长期使用磨损后可通过调整间隙补偿件恢复定心精度，延长装置的使用寿命。

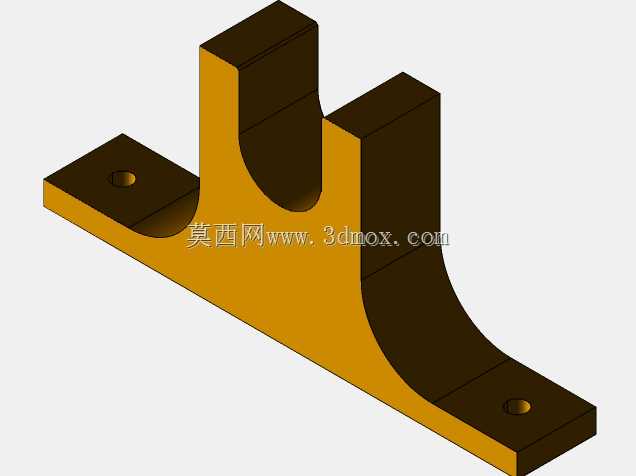

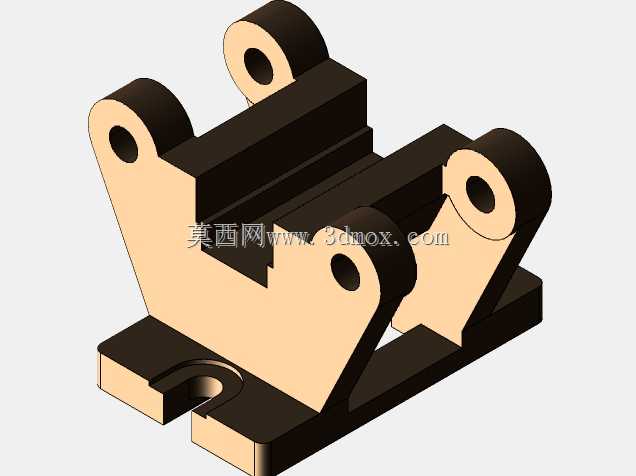

外形尺寸与安装边界方面，该装置整体结构紧凑，基座的长宽尺寸适配常规小型工作台的安装空间，夹爪的最大开合行程覆盖常见小型轴类、套类零件的装夹尺寸范围，安装时需保证基座基准面与工作台面完全贴合，安装孔位的中心距预留了足够的螺栓操作空间，装置后侧的手轮操作空间预留充足，操作时不会与工作台其他构件产生干涉，整体高度设计适配常规台钻、小型铣床的主轴作业行程范围，无需额外垫高即可满足常规加工作业的空间需求。
