挤奶衬垫专用注塑成型模具结构

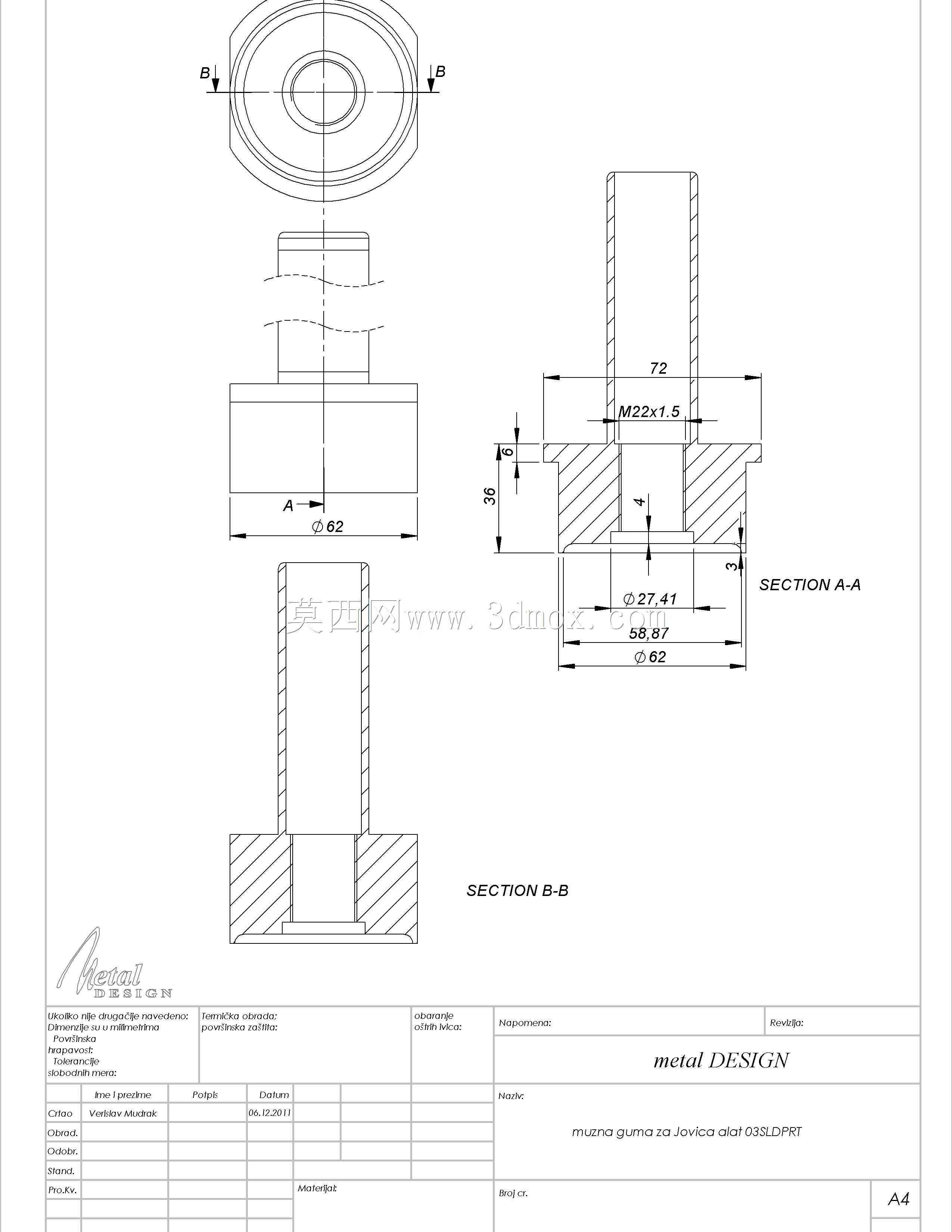

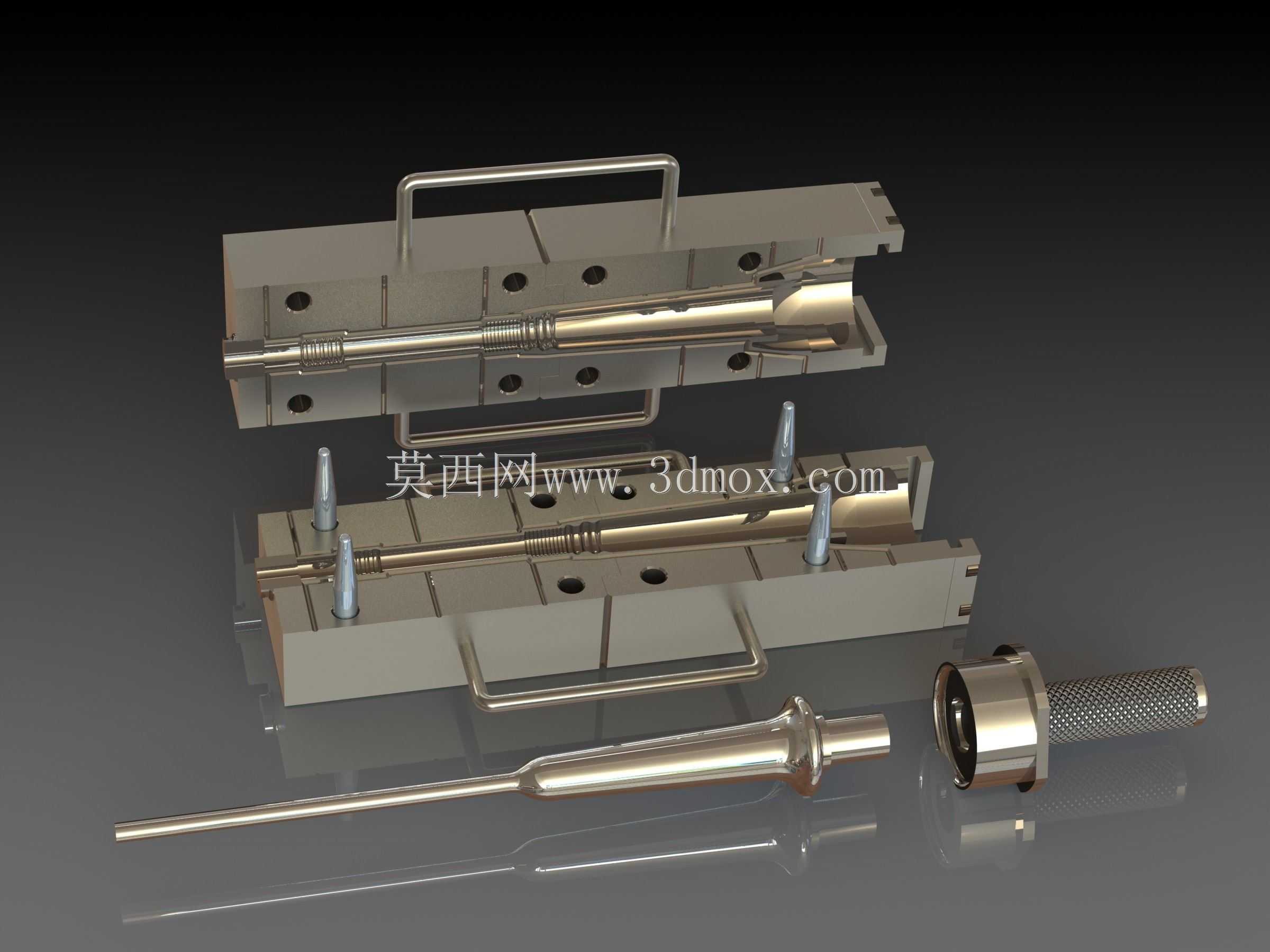

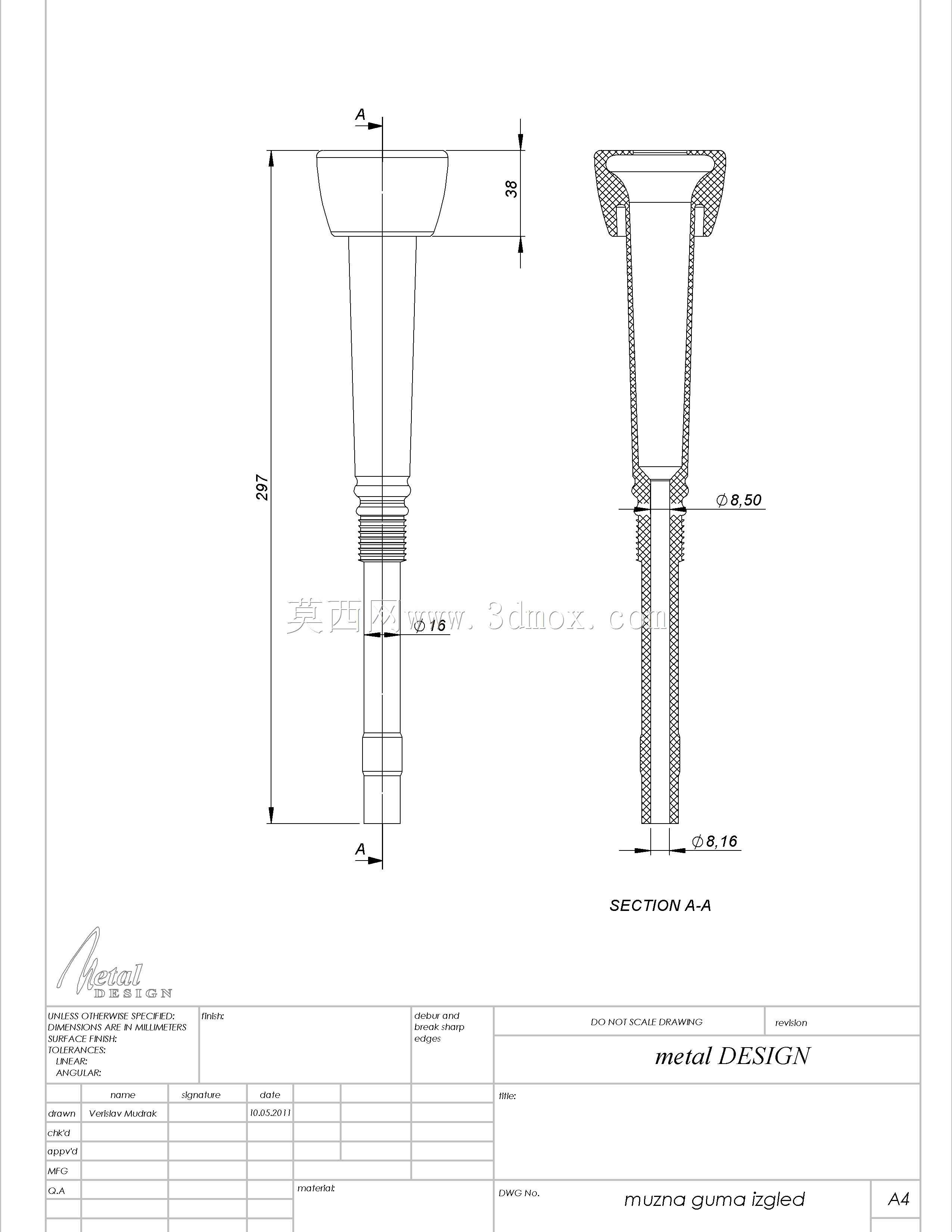

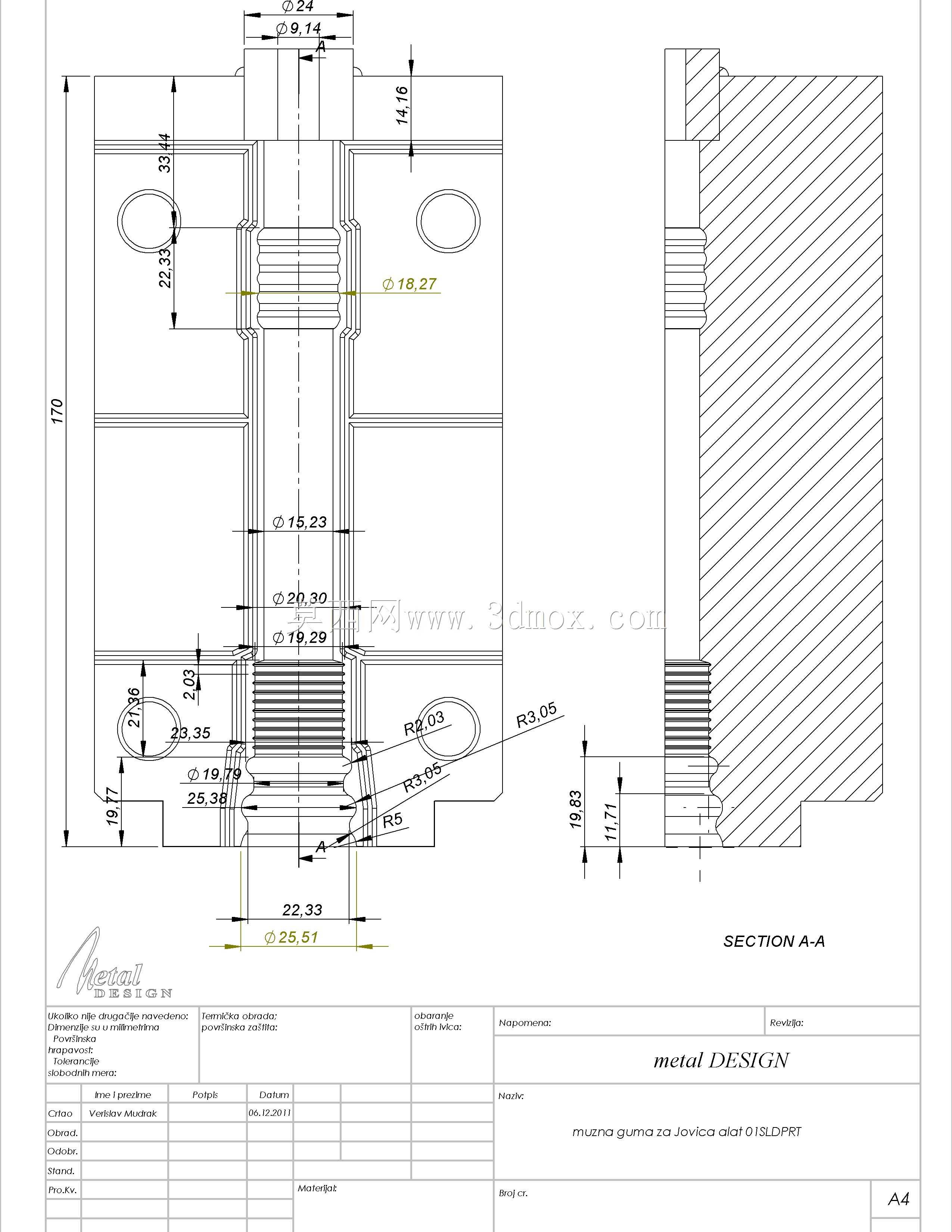

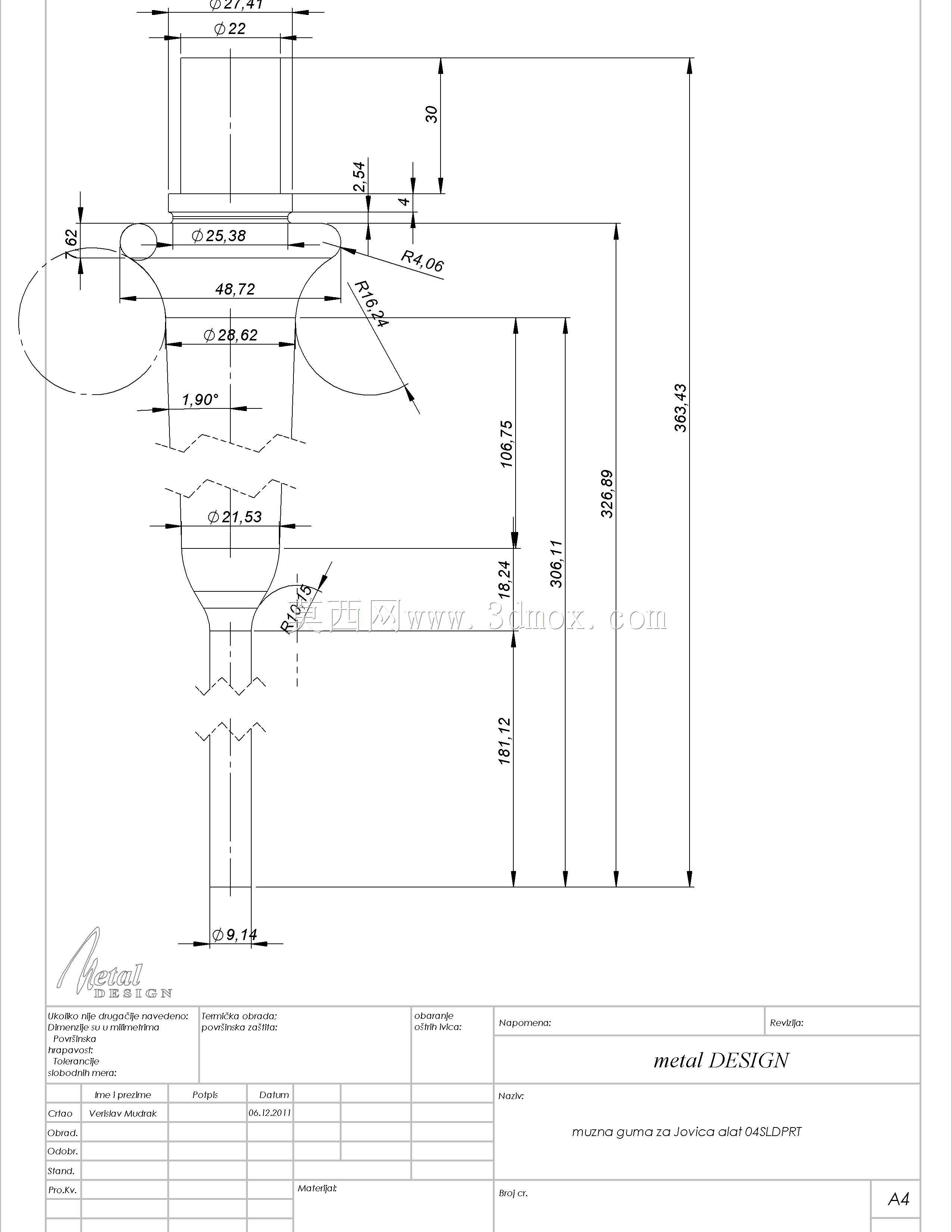

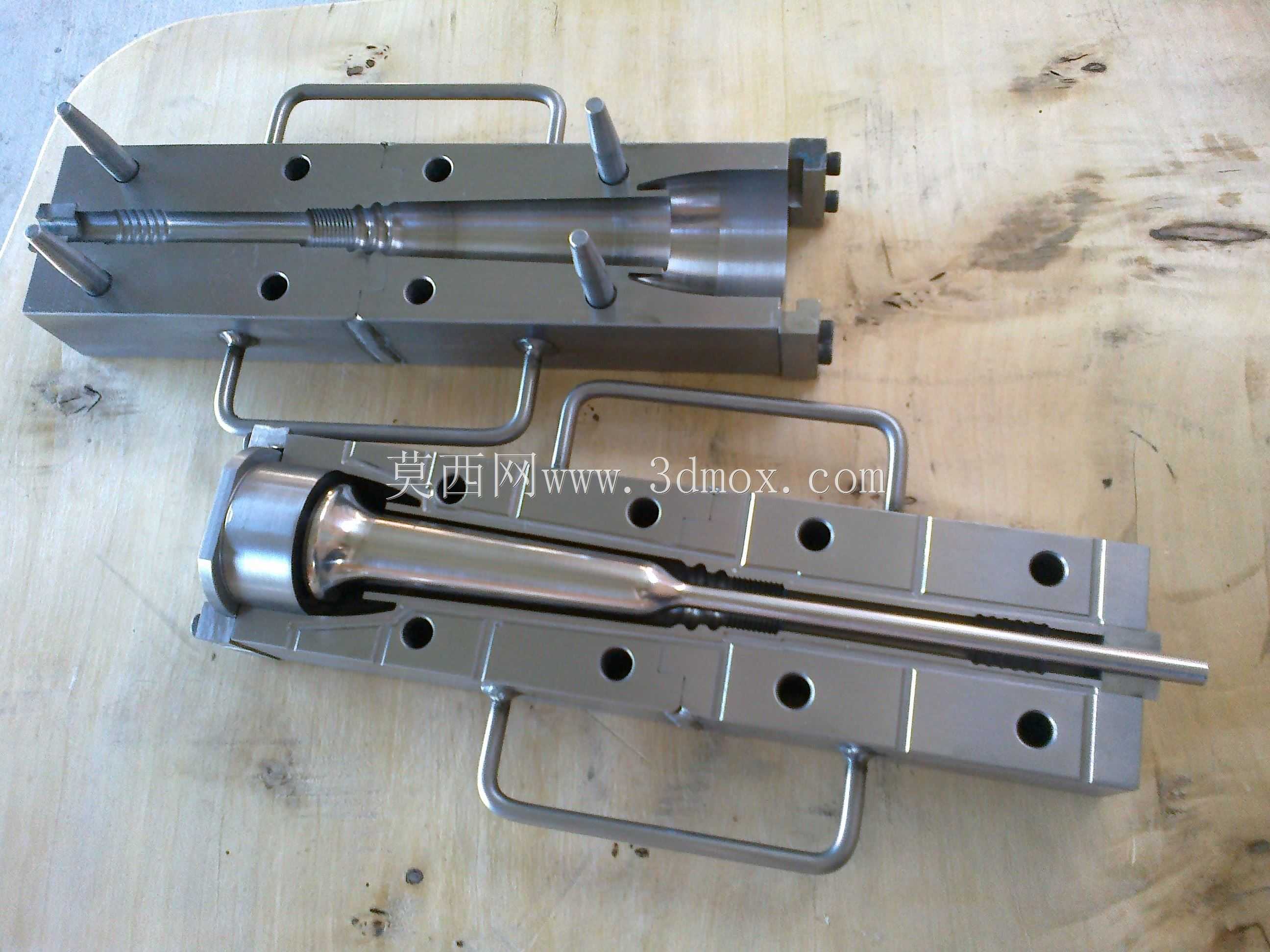

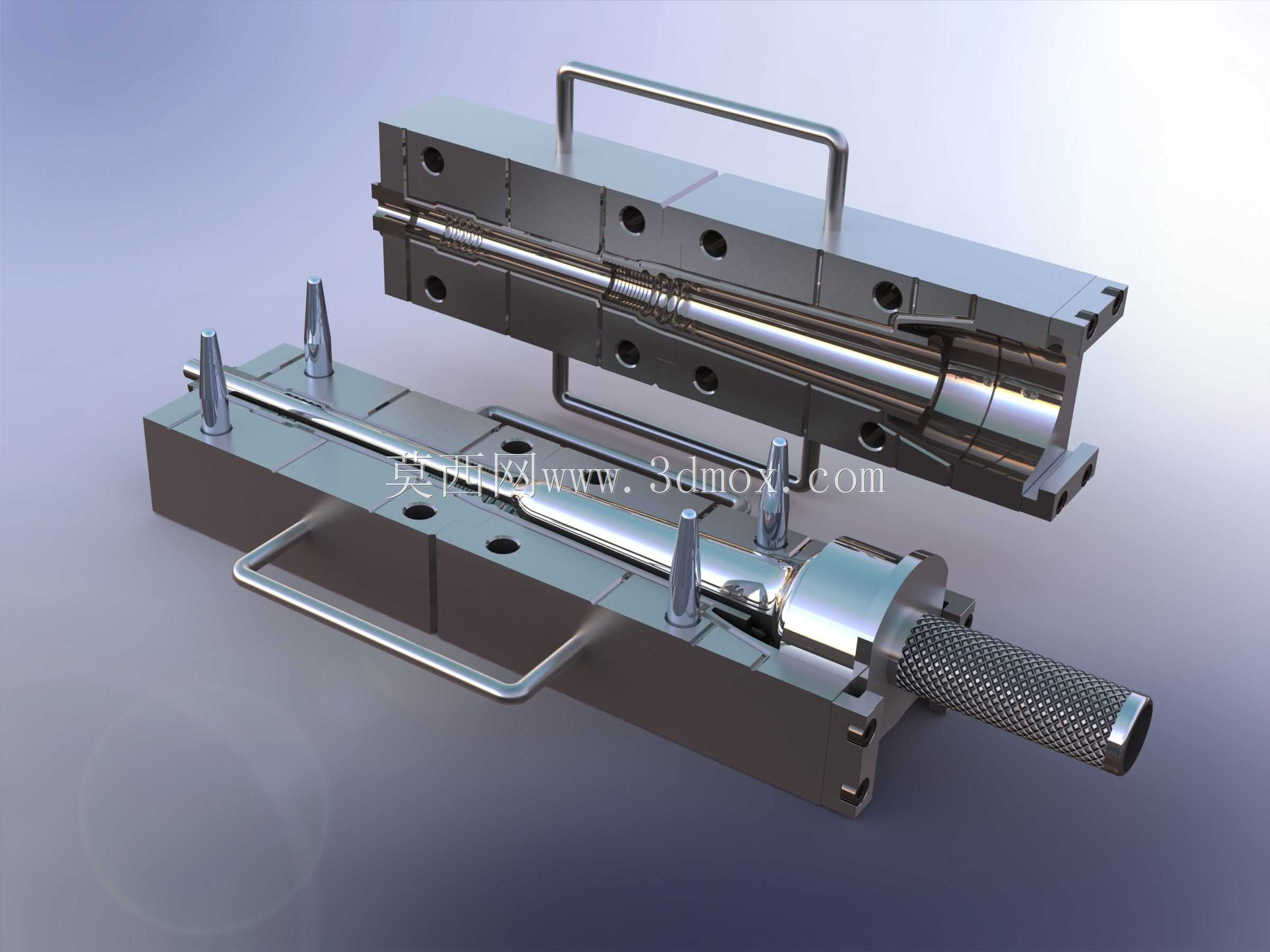

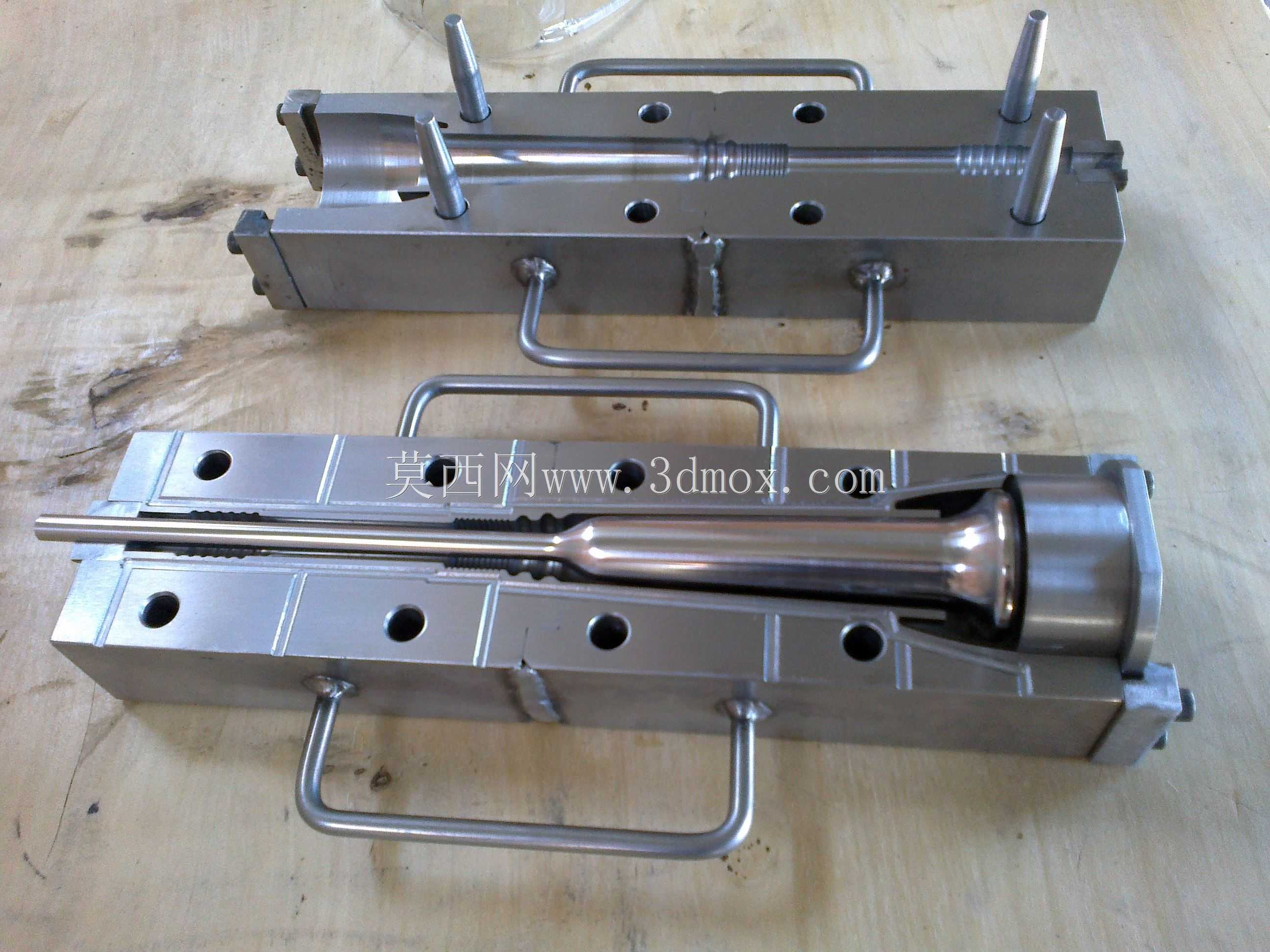

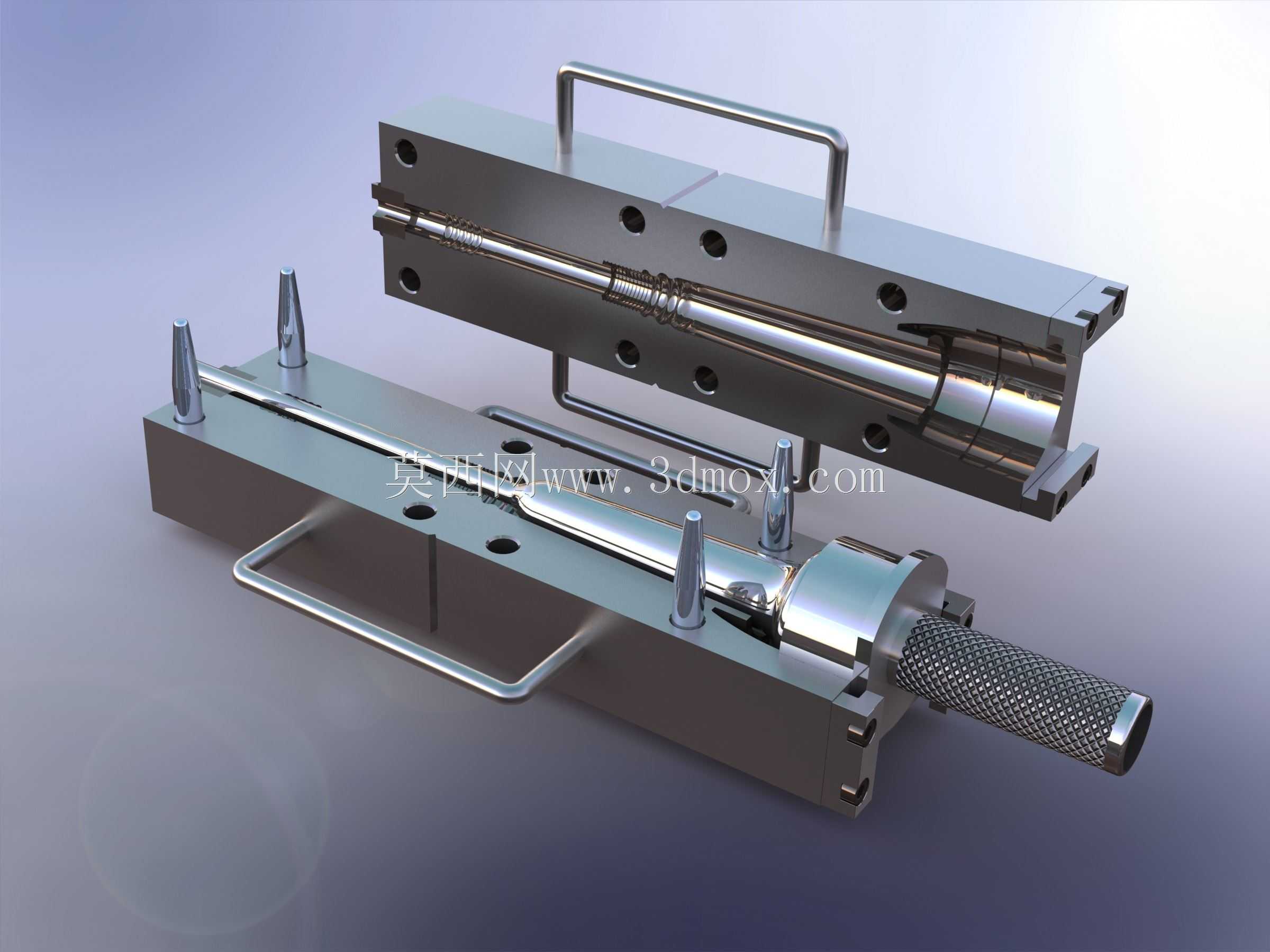

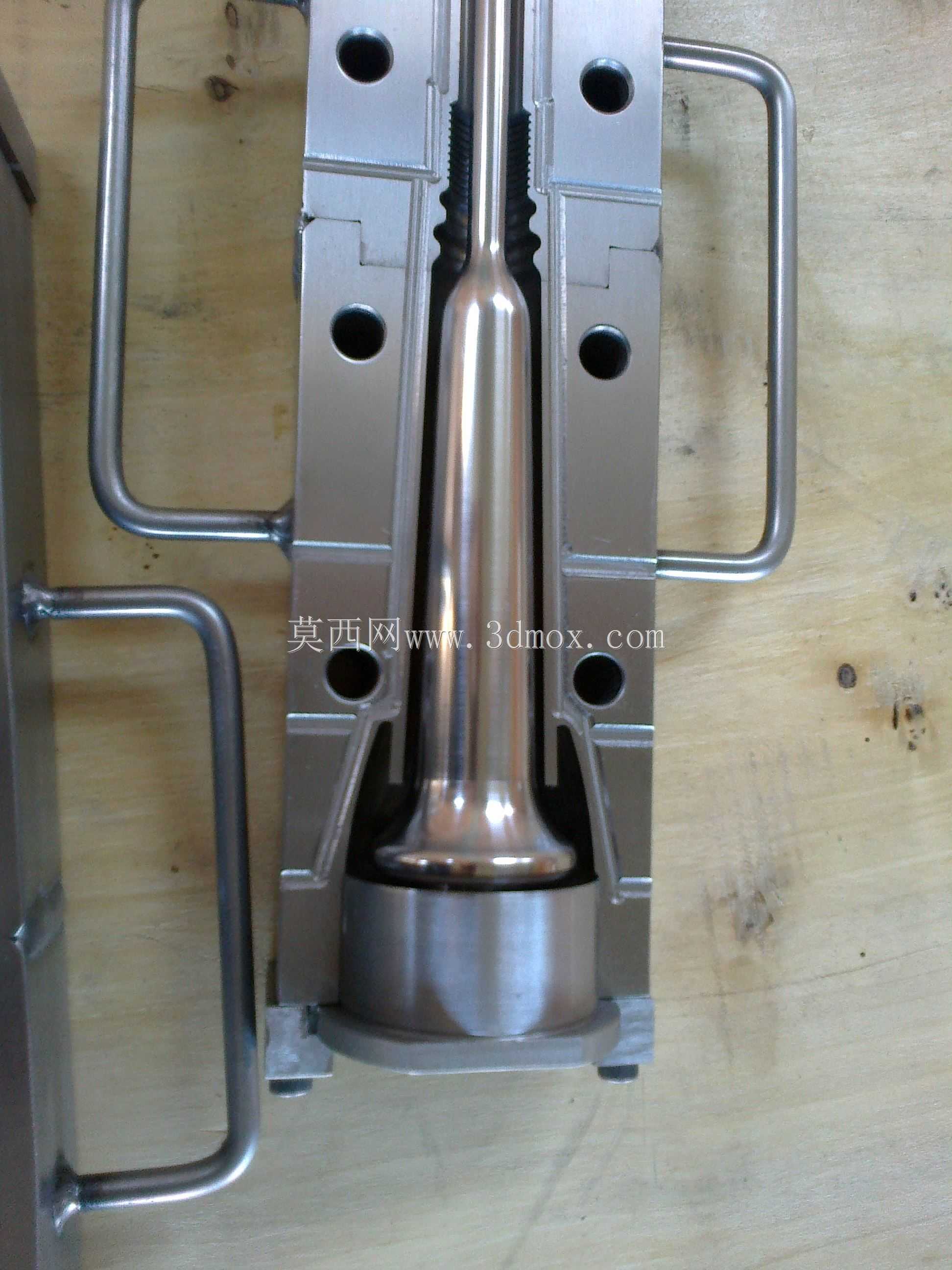

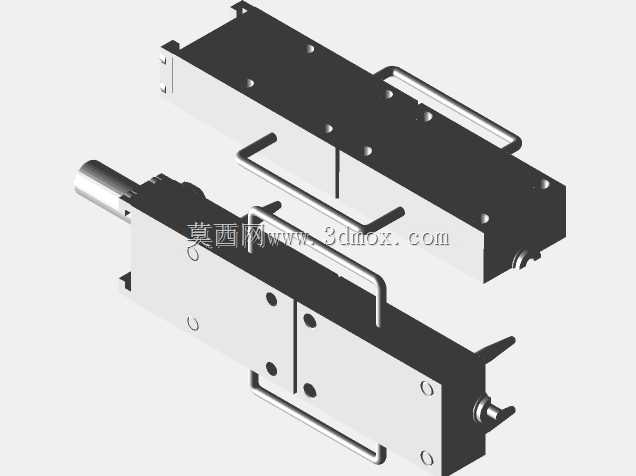

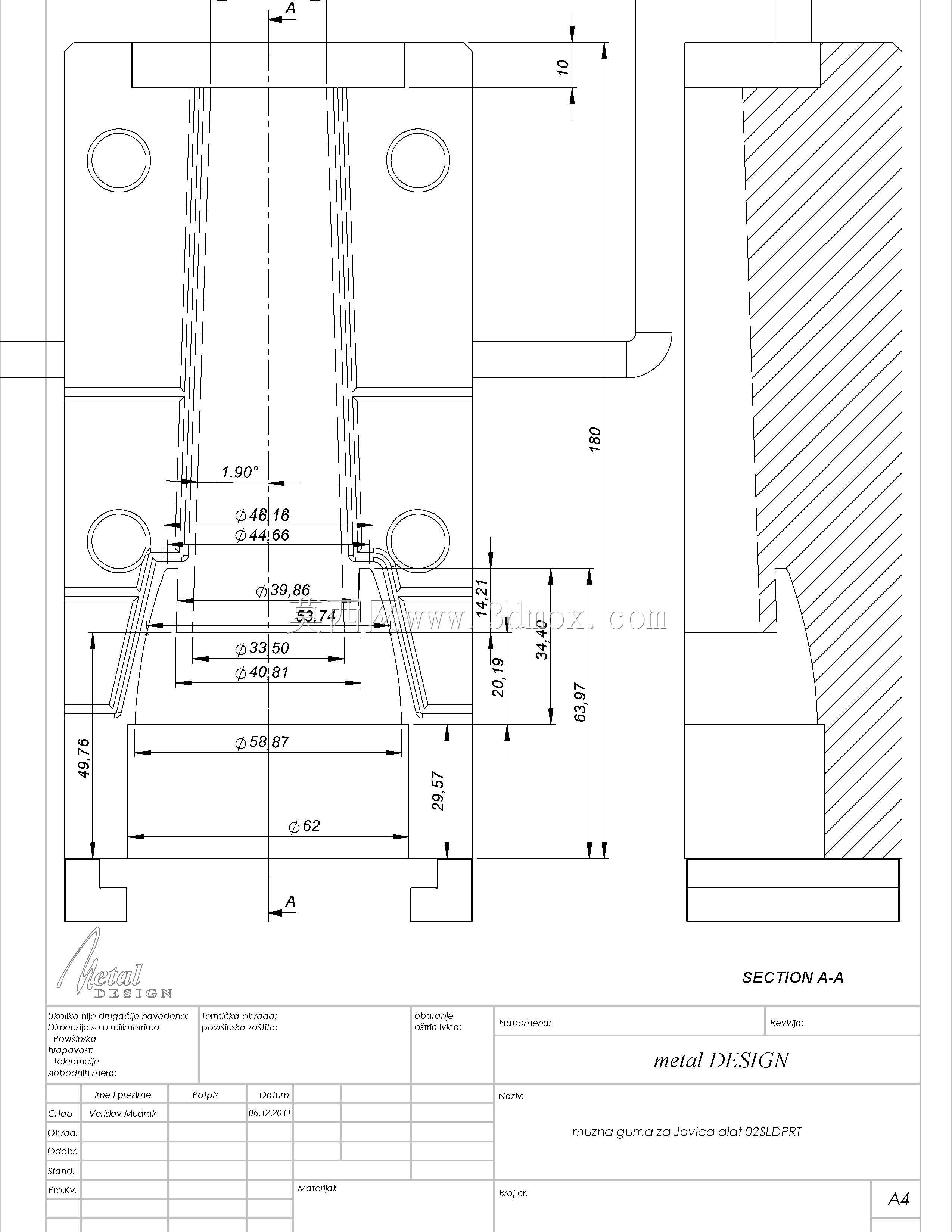

这套成型工装主要应用于畜牧养殖设备核心耗材的生产场景，针对挤奶设备上与奶牛乳房直接接触的柔性衬垫构件做批量成型加工，是挤奶机易耗配件生产环节的核心工艺装备，适配中小批量柔性耗材的精密成型需求，可满足牧场耗材替换、畜牧设备厂商配套生产的加工要求。从实际用途来看，该工装通过上下模腔的精准合模，完成橡胶类柔性材质衬垫的型腔定型，配套的手柄式开合结构无需额外吊装设备即可完成开模、取件、清模的全流程操作，适合车间一线操作工人快速上手，降低小批量生产的设备投入门槛。在功能特性上，模腔整体做了镜面抛光处理，对应衬垫的内壁光滑度要求，避免成型后衬垫出现毛刺、合模线错位的问题，防止使用过程中刮伤奶牛乳房、残留奶渍滋生细菌；模身设置的多组定位销孔保证上下模合模时的同轴度误差控制在0.02mm以内，成型后的衬垫壁厚均匀度偏差不超过0.1mm，确保衬垫安装到挤奶杯组后气密性达标，不会出现负压泄漏影响挤奶效率的问题；侧边的金属提手做了圆角包边处理，开合模时握持受力均匀，长期使用不会出现硌手、变形的问题，操作端的滚花手柄增大了开合时的摩擦力，带料开模时也不会出现打滑脱手的情况。设计思路上，整体采用哈夫模结构拆分模腔，针对衬垫带锥度、长筒形的外形特点，将成型型腔拆分到上下两个模体上，开模时即可沿分型面完全露出成型件，无需额外设计抽芯滑块就可以顺利取出带倒扣结构的衬垫成品，简化了模具结构的同时降低了加工成本；模体上的多组安装孔既可以作为合模定位孔，也可以在大批量生产时将模具固定到硫化机台面上，适配机台自动化生产的安装需求；冷却流道沿模腔轮廓均匀排布，保证柔性材质硫化成型时各区域温度一致，减少成型件的内应力，提升衬垫成品的抗撕裂使用寿命。从安装边界来看，整套工装闭合后整体长宽尺寸适配常规小型硫化机的工作台面，无需对现有生产设备做改造即可直接投入使用，开合行程预留了足够的取件操作空间，工人取件时手部不会与模体高温区域接触，兼顾了生产效率与操作安全性。
