希拉约P5推拉门悬挂轨道结构设计

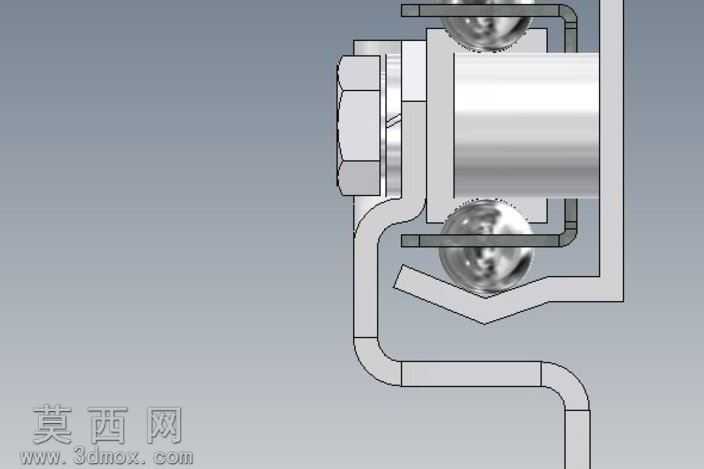

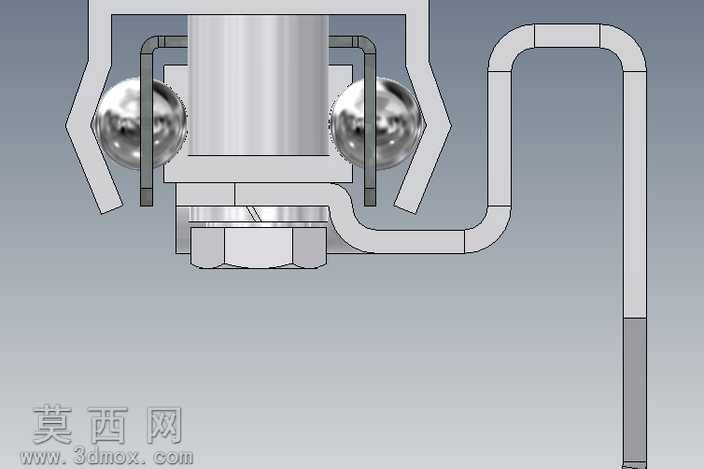

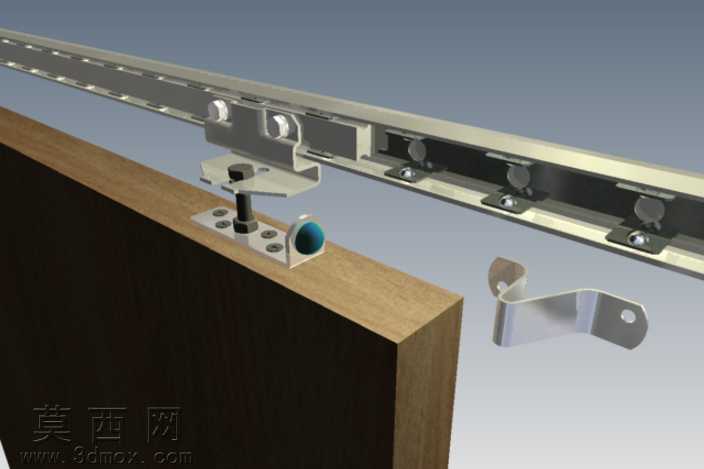

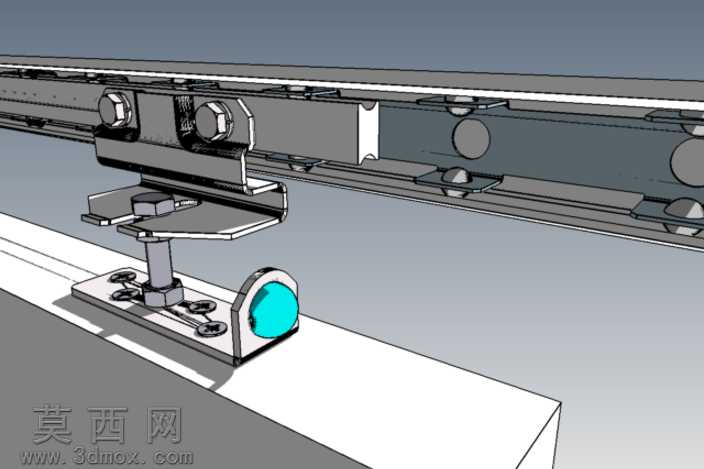

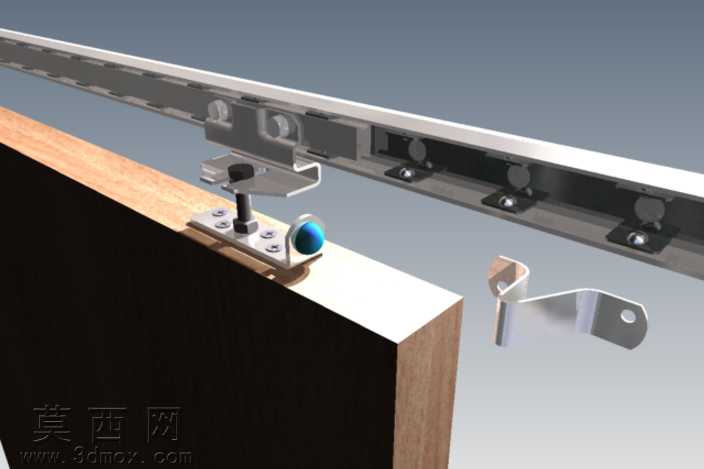

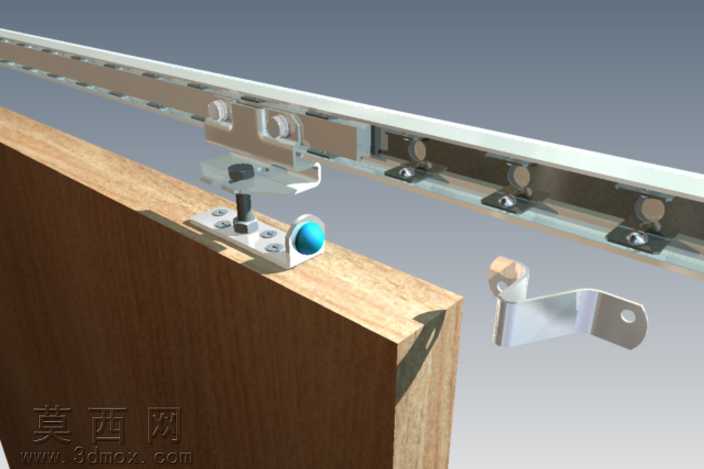

本作品为推拉门悬挂式轨道系统的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，通过真实渲染还原产品实际装配状态。建模过程中首先对轨道主体进行基准定位，采用拉伸、切除命令加工出轨道的C型滑槽结构，滑槽内壁预留滚珠滚动的配合公差，保证滑轮组件运行时的顺滑度。吊轮组件部分单独拆分建模，对线性滚珠轴承的内外圈、保持架、滚动钢珠分别进行实体建模，还原轴承的滚动配合结构，钢珠与滚道之间设置合理的装配间隙，模拟真实轴承的转动特性。门板连接挂件采用钣金折弯特征建模，还原金属冲压件的折弯圆角与安装孔位，挂件与吊轮支架之间采用螺栓连接的装配约束，还原实际安装时的可调结构，可通过调节螺栓实现门板的高度微调。材质渲染阶段，轨道主体赋予哑光银色金属材质，模拟铝合金阳极氧化的表面质感，吊轮的滚珠轴承赋予亮面铬金属材质，突出金属部件的光洁度，门板部分赋予浅橡木纹理材质，还原木质推拉门的真实视觉效果，挂件的金属冲压件赋予拉丝不锈钢材质，区分不同部件的材质差异。结构设计上采用顶部悬挂承重的方案，轨道固定于墙体上方的安装基面，吊轮嵌入轨道滑槽内，通过线性滚珠轴承将滑动摩擦转化为滚动摩擦，大幅降低推拉时的阻力，同时轨道端部设置限位结构，防止吊轮脱出轨道，挂件与门板的连接采用多点固定，保证门板悬挂的稳定性。整体装配过程严格按照实际安装顺序添加配合约束，验证各部件之间不存在运动干涉，推拉行程内吊轮可沿轨道顺畅滑行，完整还原推拉门轨道的工作原理，可用于五金产品结构展示、安装指导演示以及相关产品的设计参考。
