直齿锥齿轮传动箱结构设计展示

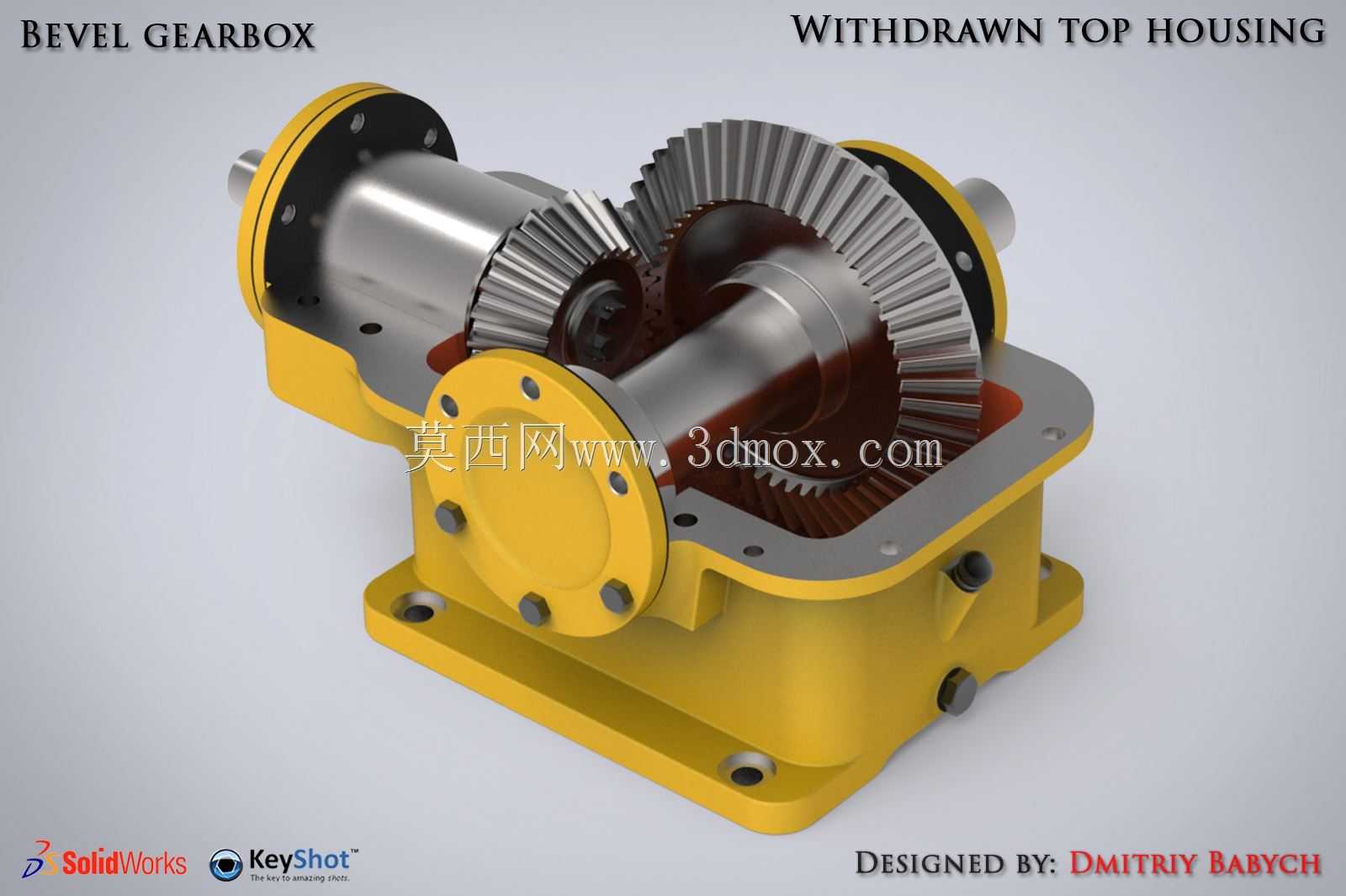

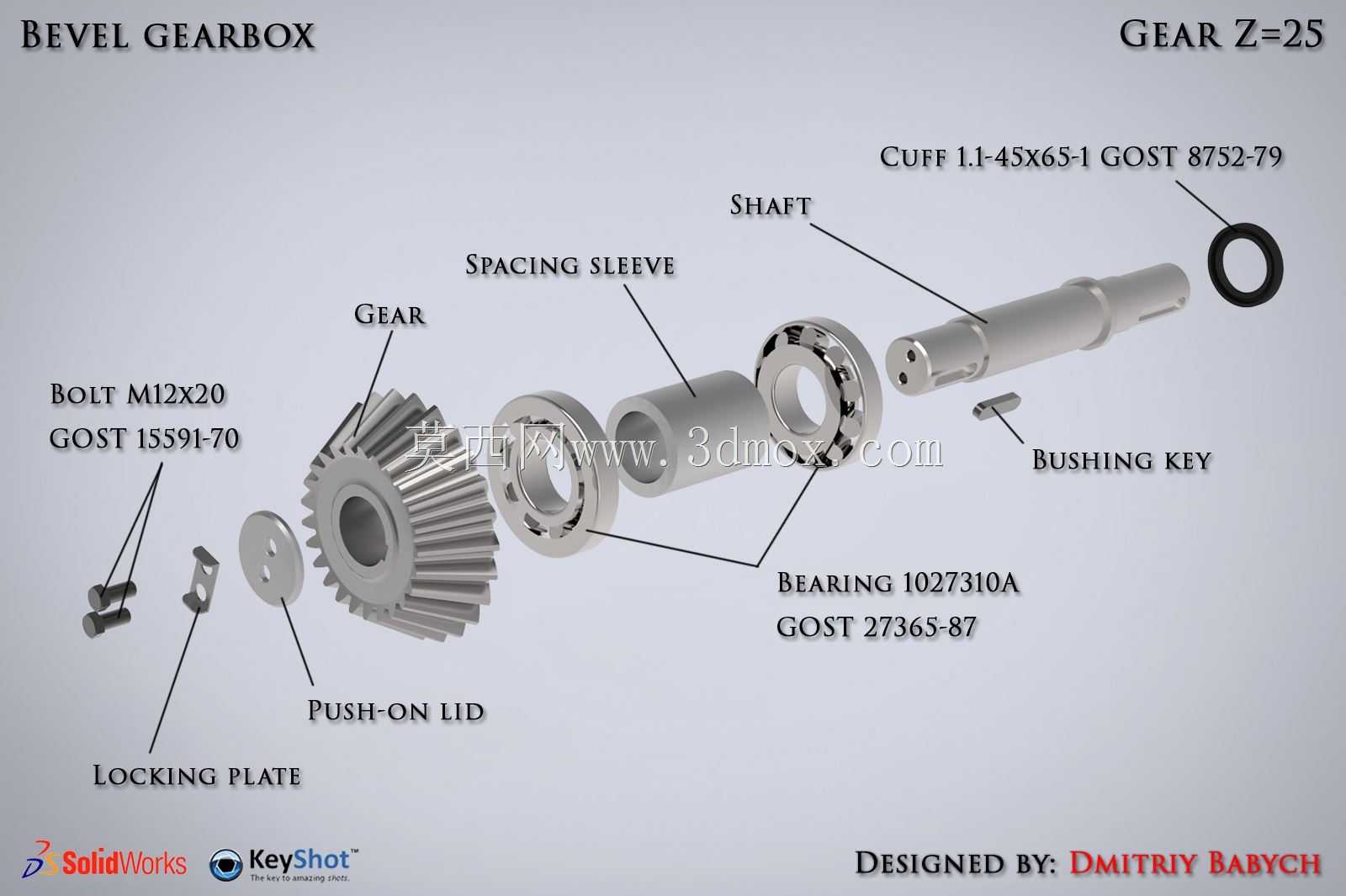

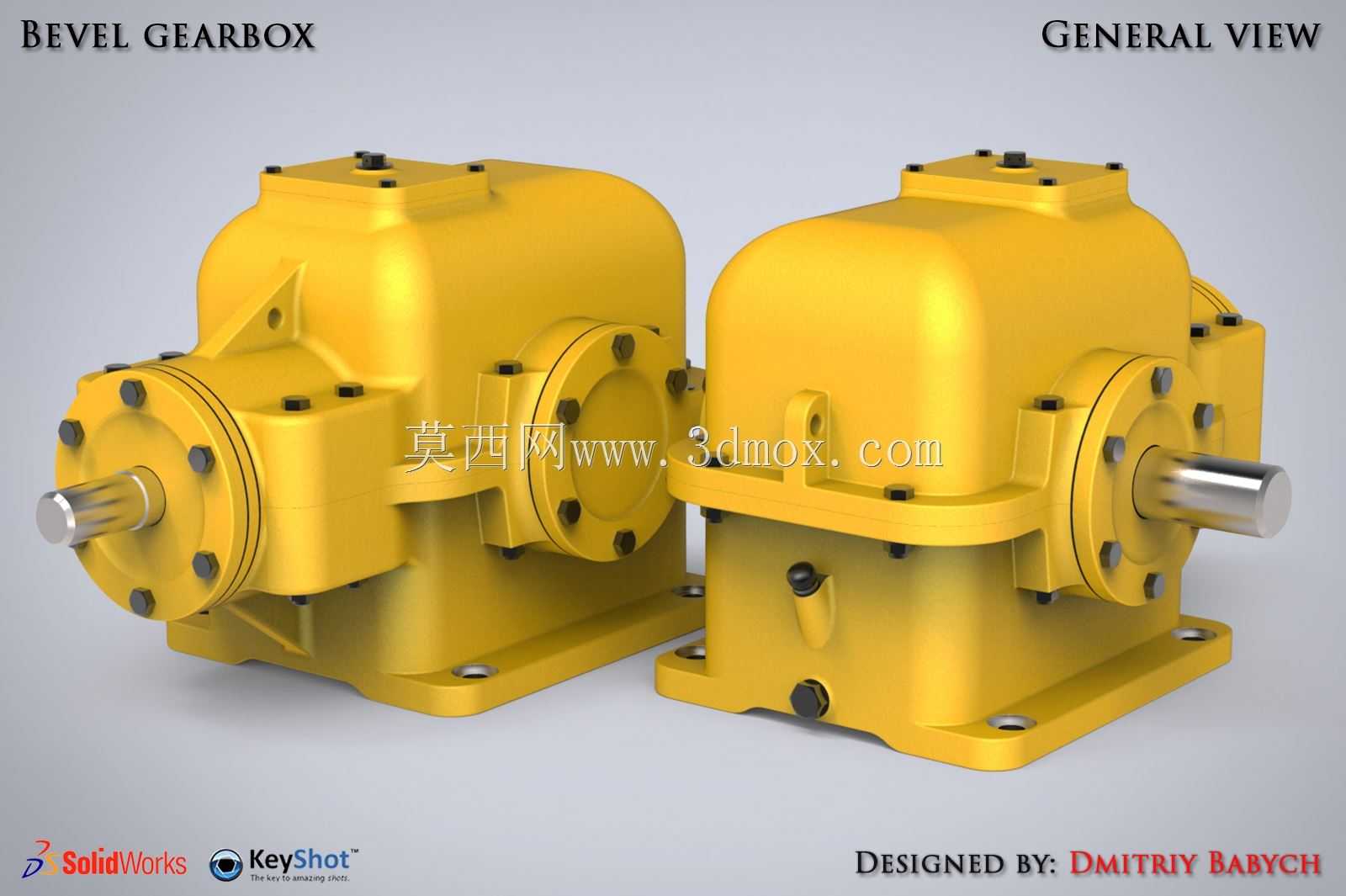

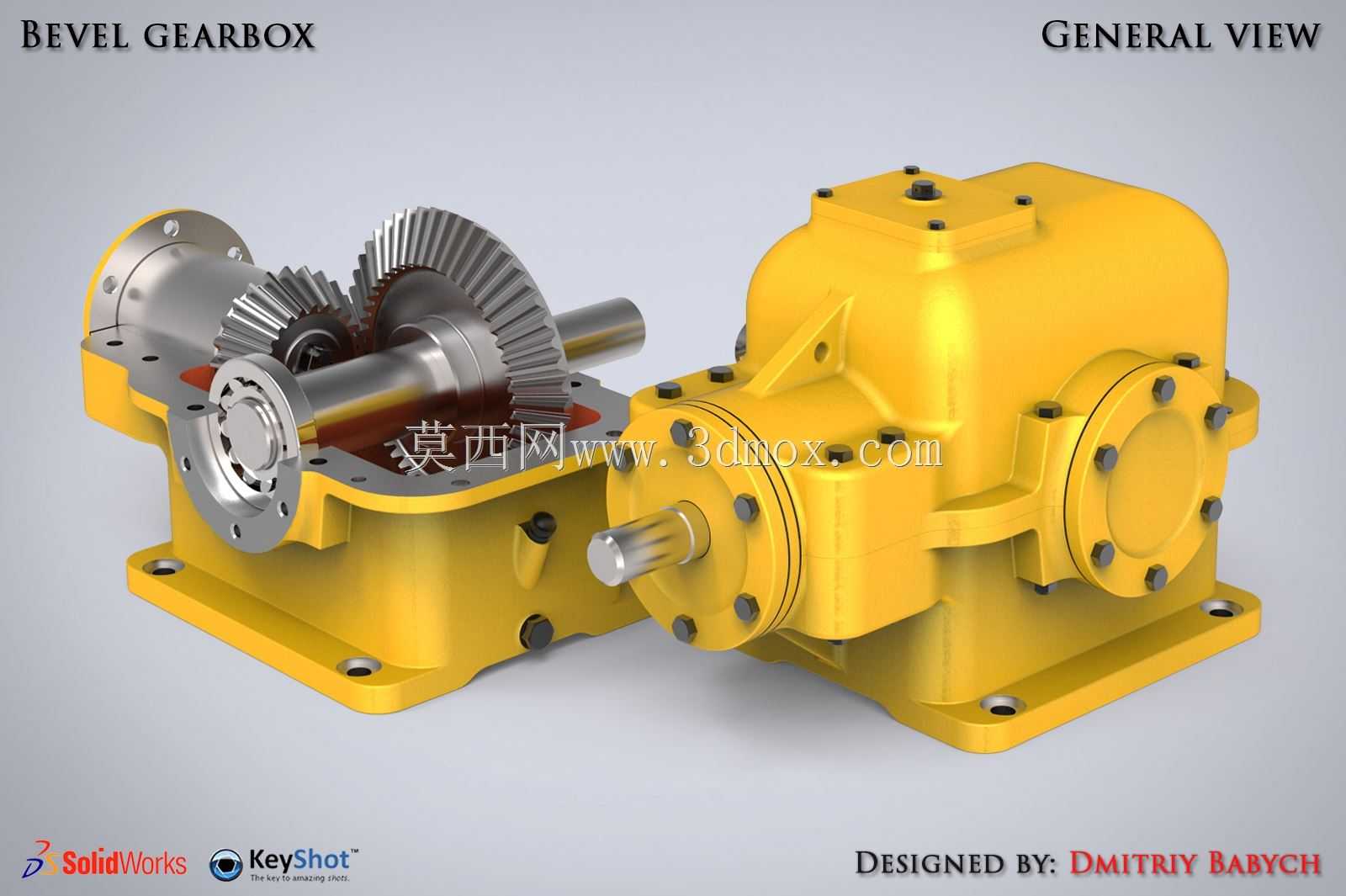

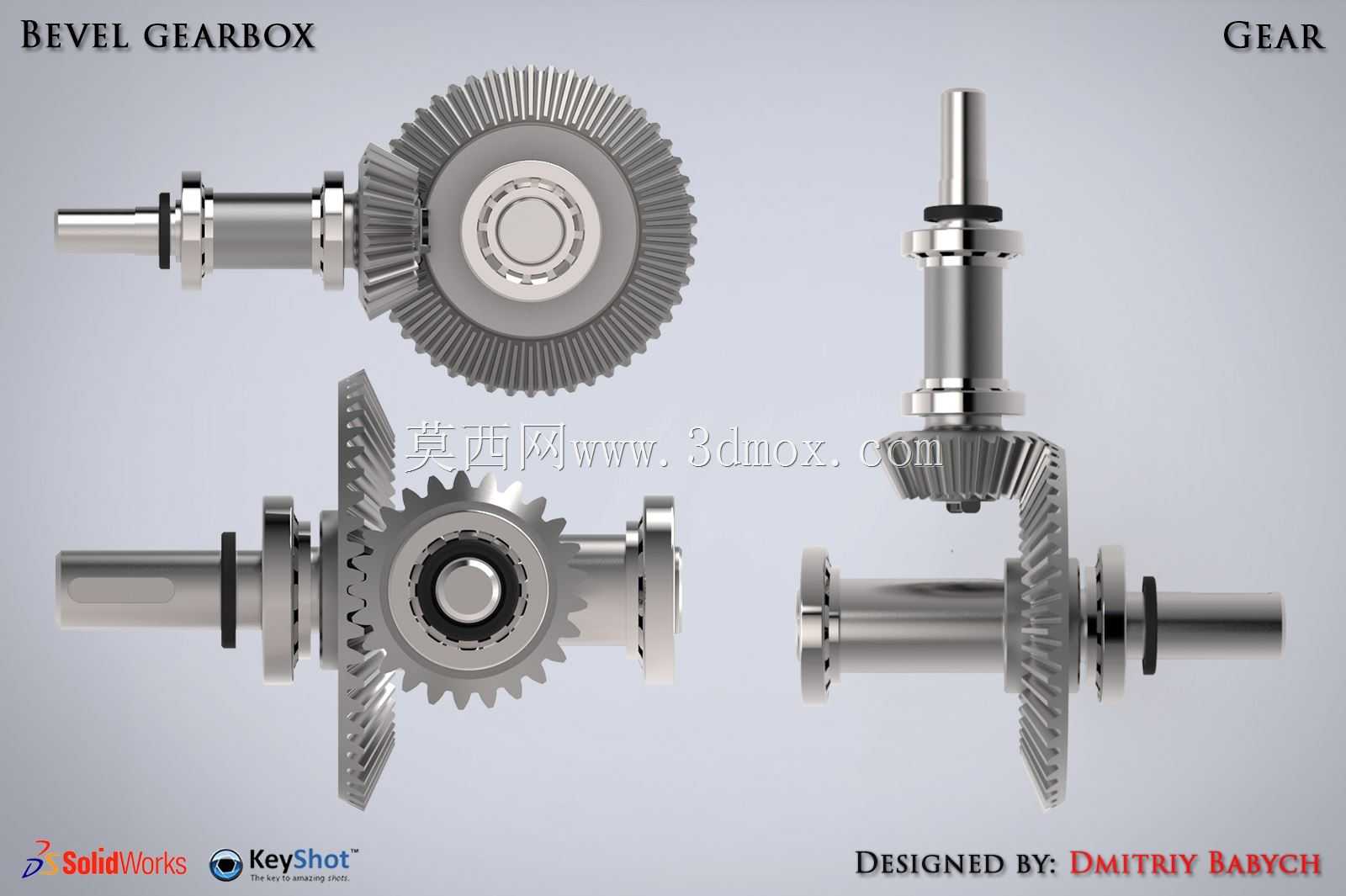

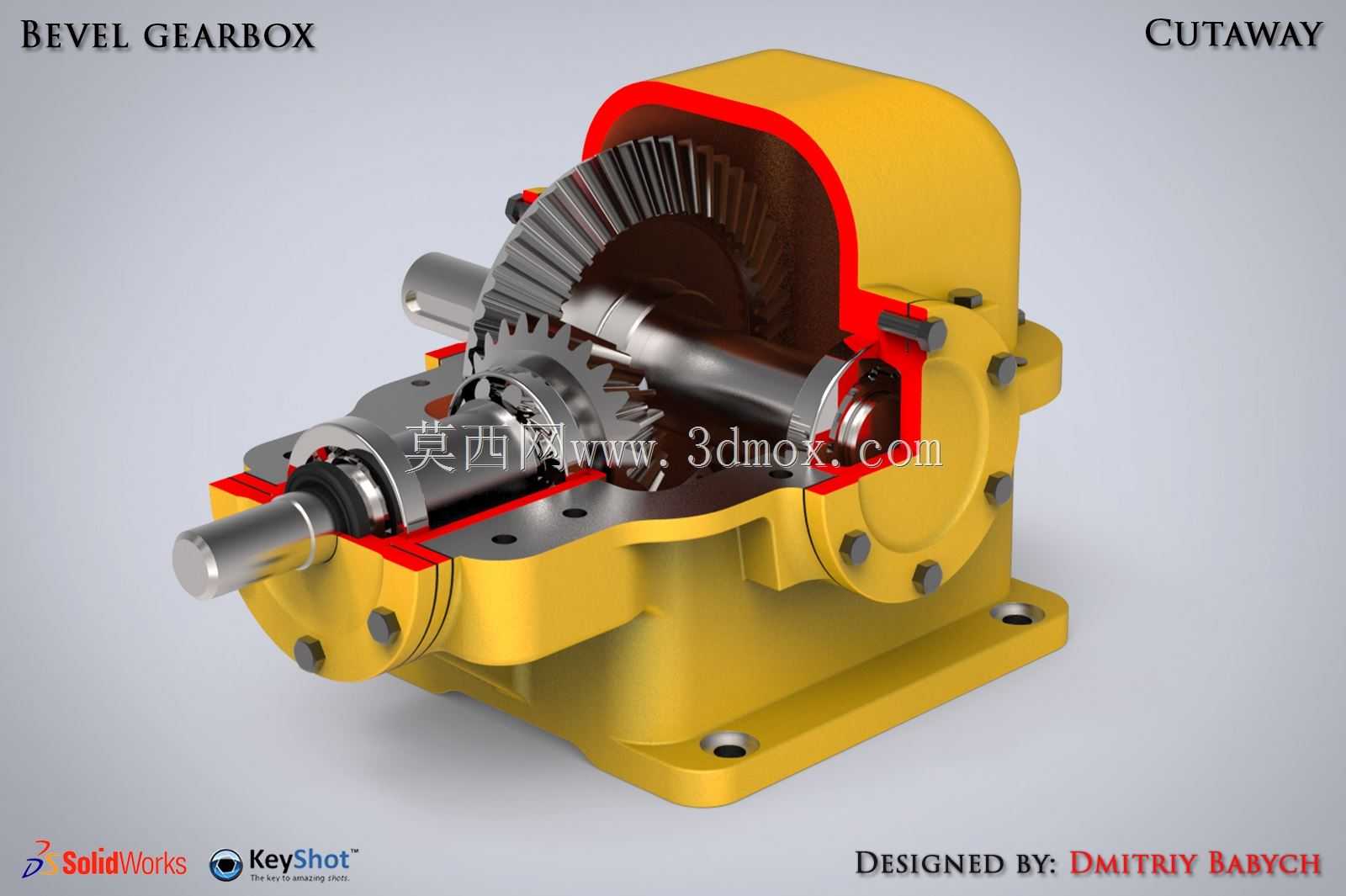

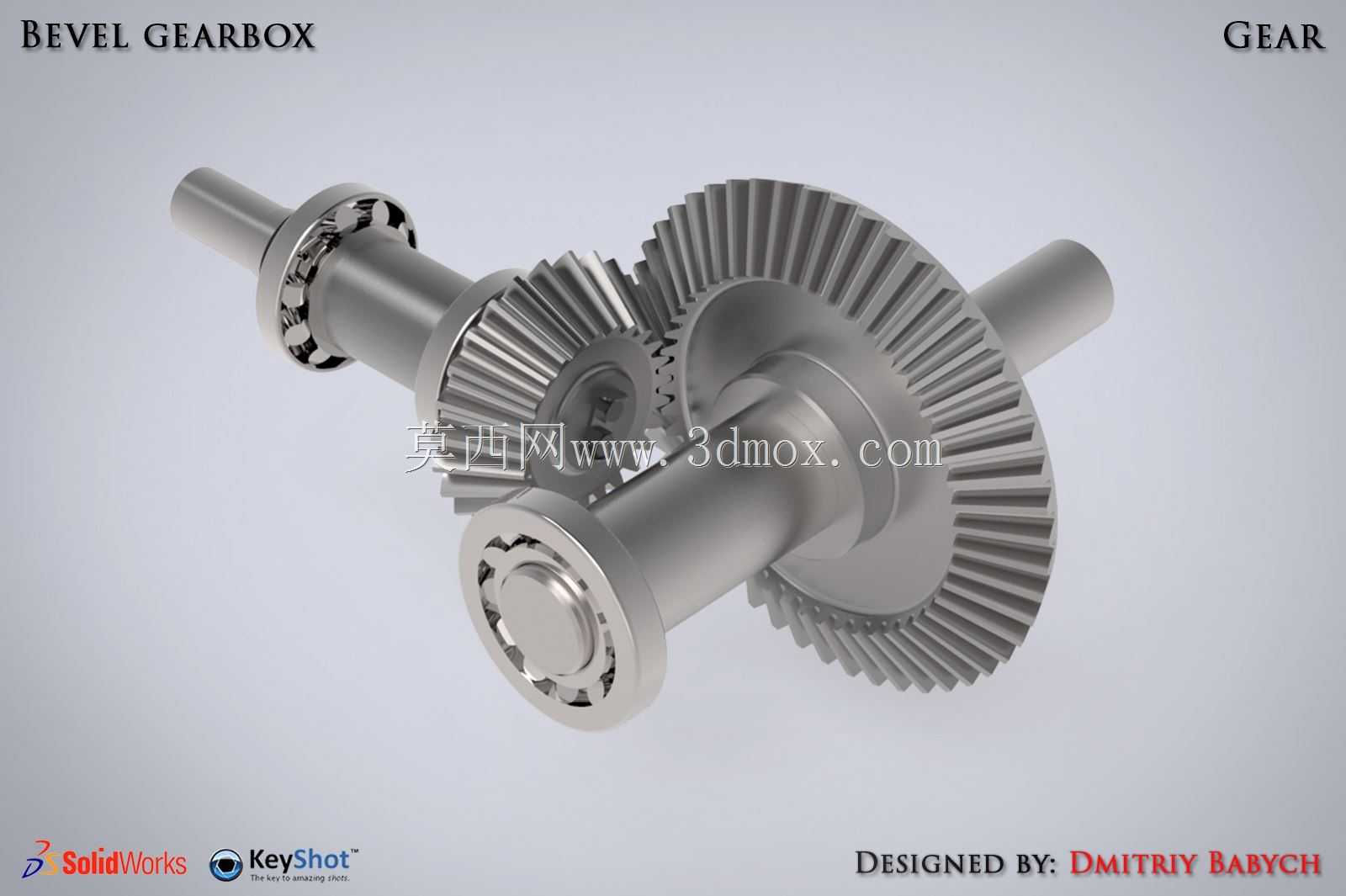

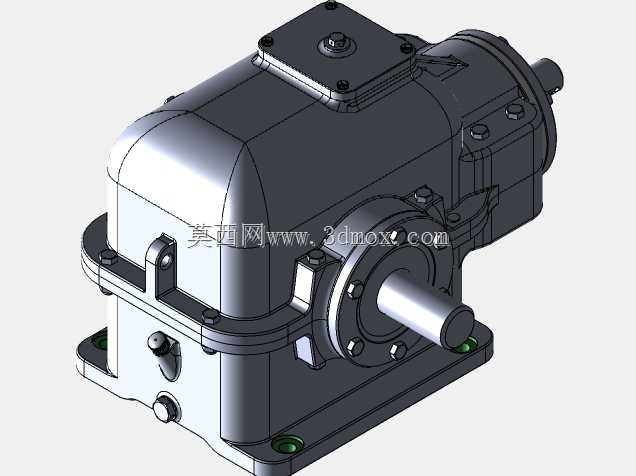

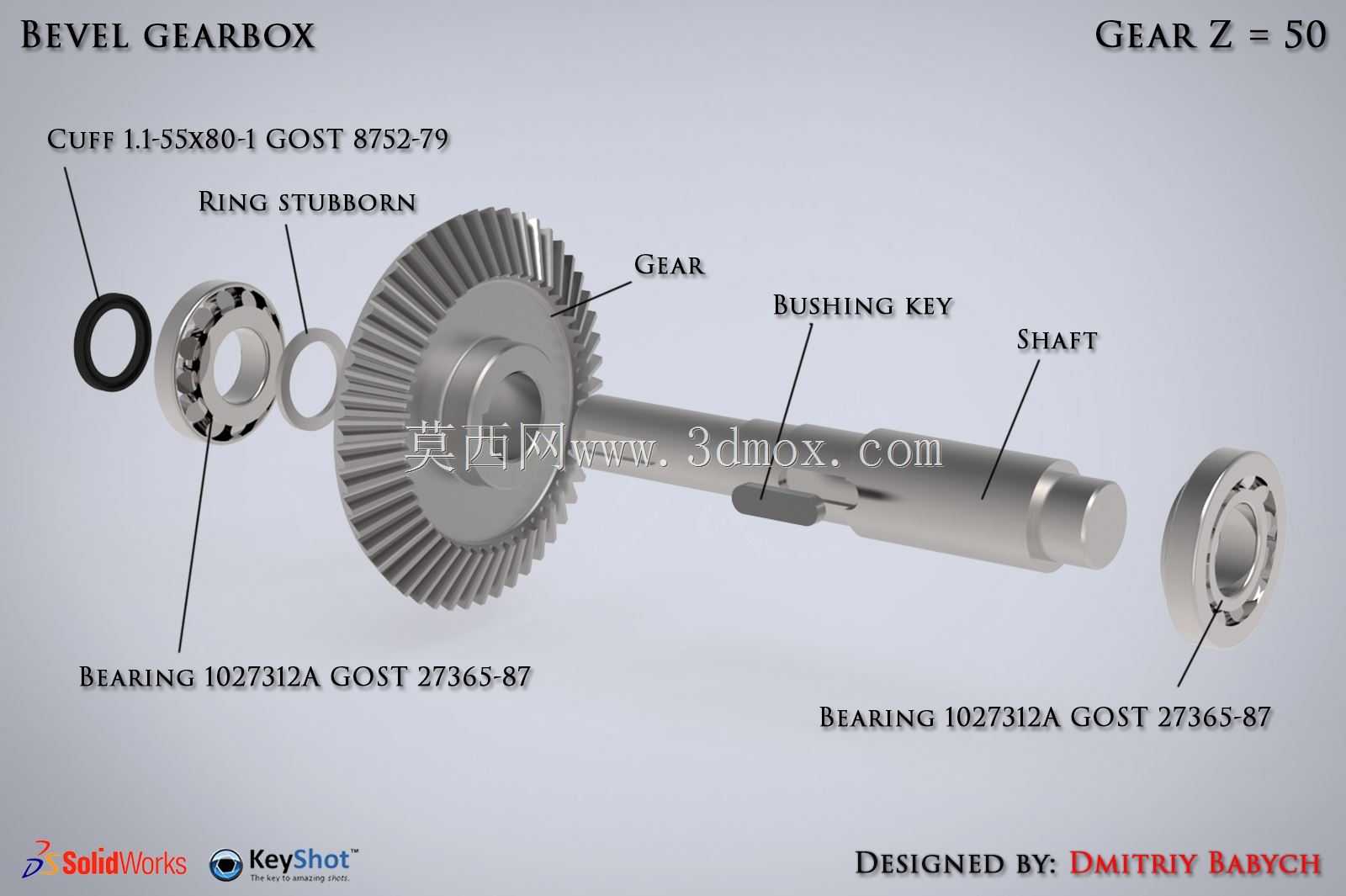

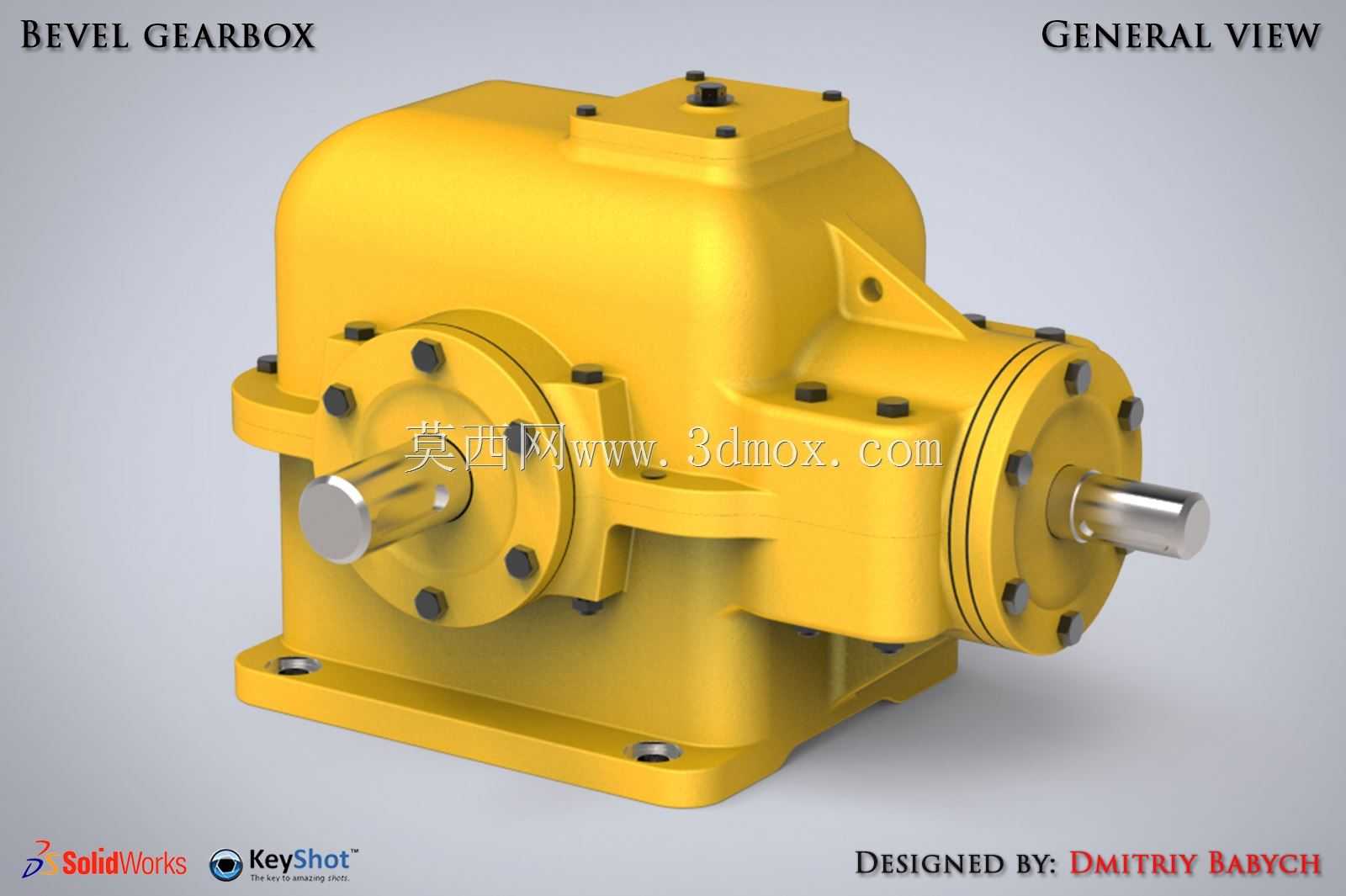

这款直齿锥齿轮传动箱是机械传动系统中用于实现相交轴动力传递的核心部件，广泛应用于需要改变动力传输方向的工业场景中，常见于轻工生产线输送机构、小型农机动力传输单元、机床辅助进给传动系统以及部分专用设备的动力换向结构中，能够在空间受限的安装场景下完成动力的90度转向传递，适配多类需要紧凑布局的传动方案。该传动箱采用直齿锥齿轮啮合结构，输入轴端配置25齿主动锥齿轮，输出轴端配置50齿从动锥齿轮，可实现0.5的传动比输出，能够在动力传递过程中完成转速与扭矩的匹配转换，满足低速大扭矩输出端的动力需求，齿轮模数选用6，可适配中等载荷工况下的持续运转需求，传动过程中啮合平稳，能够有效降低运转过程中的冲击与噪音。从设计思路来看，整体采用剖分式箱体结构，上下箱体通过螺栓紧固连接，既能够保证内部齿轮、轴承等部件的装配便利性，也便于后期的维护与检修；箱体外部设置加强筋结构，在提升箱体整体结构刚性的同时，能够优化箱体的散热性能，避免长时间运转过程中内部温度过高影响润滑效果与部件使用寿命。输入与输出轴端均采用法兰式安装结构，轴伸端配置密封端盖，能够有效防止内部润滑油泄漏，同时阻挡外部粉尘、杂质进入箱体内部，保障内部传动部件的运转环境清洁。安装边界方面，箱体底部设置带安装孔的一体式安装底座，可通过螺栓直接固定在设备安装基面之上，输入、输出轴的轴伸长度与法兰安装尺寸经过标准化适配，能够与常规的联轴器、带轮等传动连接件直接匹配，无需额外定制转接结构；箱体整体外形紧凑，在保证内部齿轮啮合空间与轴承安装位置的前提下，尽可能压缩了外部轮廓尺寸，能够适配安装空间较为局促的设备布局场景。箱体内部的轴承安装位经过同轴度优化设计，能够保证传动轴运转过程中的回转精度，减少齿轮啮合过程中的偏载问题，提升齿轮的使用寿命与传动平稳性；箱体内腔预留有合理的润滑油储油空间，可采用飞溅润滑方式对齿轮啮合部位与轴承部位进行润滑，无需额外配置复杂的润滑管路，简化了整体结构，降低了后期维护成本。
