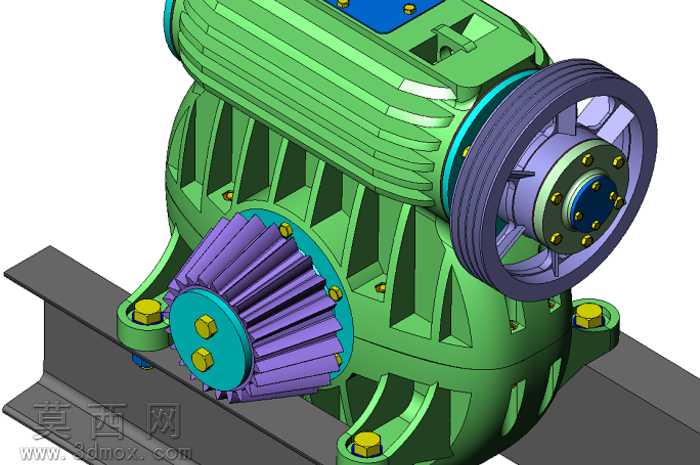

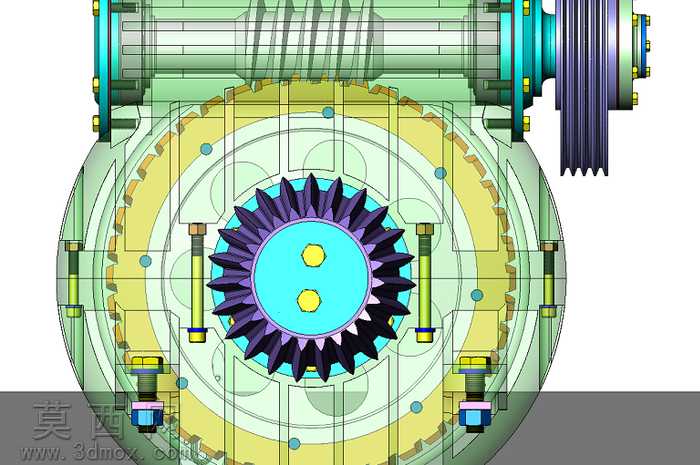

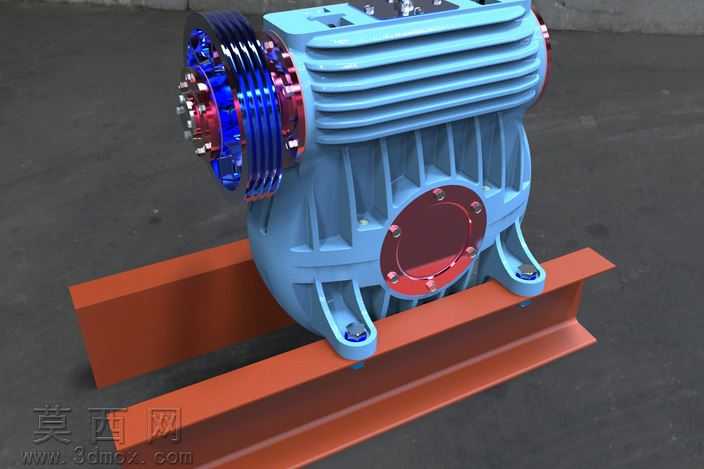

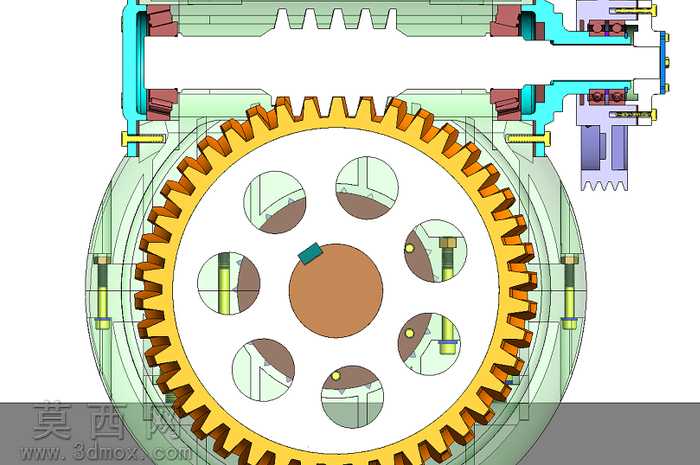

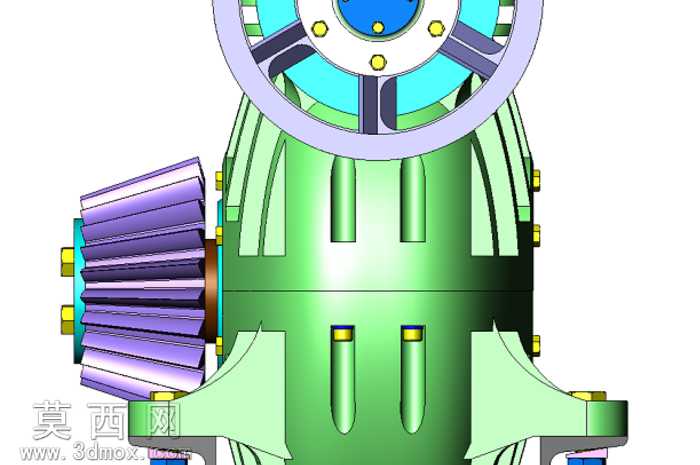

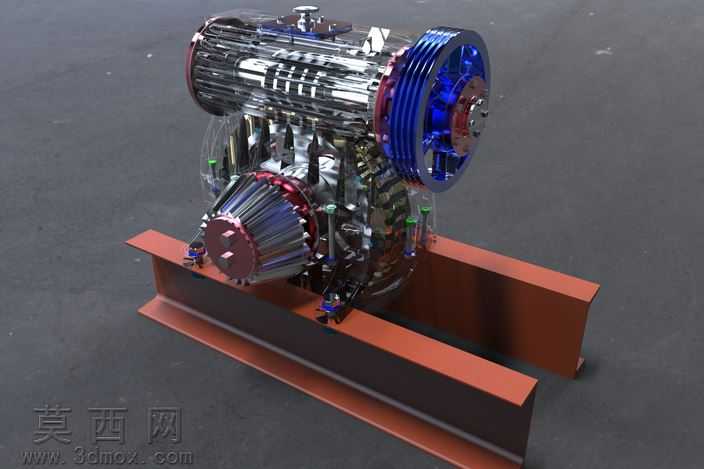

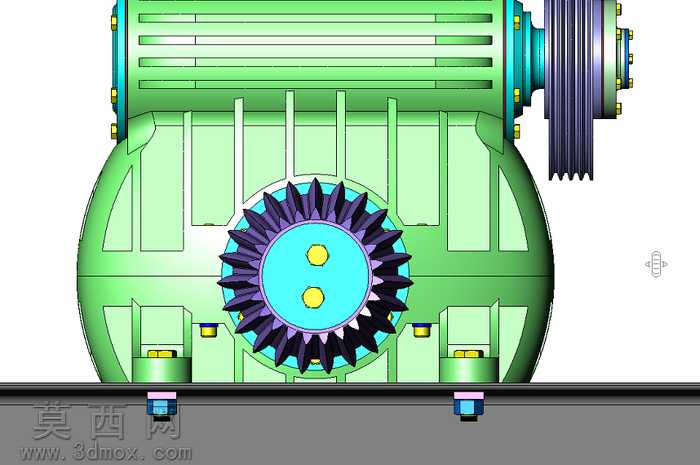

本作品为蜗轮蜗杆传动机构的截面概念三维模型,建模阶段采用三维机械设计软件完成全参数化构建,首先基于蜗轮蜗杆啮合的基础传动原理,确定中心距、传动比、模数等核心设计参数,依次完成蜗轮齿形、蜗杆齿部的参数化生成,保证齿面啮合间隙符合机械设计标准,避免传动干涉问题。模型采用半透明截面的展示形式,将减速机构的内部结构完整呈现,外层壳体设置半透明玻璃质感材质,可清晰观察内部各级传动部件的排布:与输入轴相连的蜗杆部件采用金属质感材质,表面做齿部纹理细化处理,还原蜗杆螺旋齿的加工形态;与之啮合的蜗轮部件采用差异化配色区分齿圈与轮毂结构,齿部做渐开线齿形的精准还原,轮毂部分设置定位连接结构,还原蜗轮与输出轴的装配关系。模型同时完整还原了机构的装配细节,包括壳体连接螺栓、定位销、轴承组件、端盖密封结构等附属零部件,每个紧固件都按照标准件参数建模,螺栓头部、螺母的六角结构、垫片的层级结构都做了精细化处理,轴承部分还原了滚动体、内外圈的装配关系,清晰展示传动部件的支撑定位逻辑。渲染阶段采用分层材质设置,不同功能部件赋予差异化的材质属性:传动啮合部件采用高反光金属材质,突出机械加工的金属质感;密封件、垫片采用橡胶类哑光材质;壳体紧固件采用镀锌金属质感;外层透明壳体采用低粗糙度的半透明材质,既保证内部结构可见,又还原壳体的实体轮廓。设计思路上采用截面剖切的展示逻辑,打破传统装配模型仅能展示外观的局限,让使用者可以直观理解蜗轮蜗杆减速机构的动力传递路径:动力从蜗杆端输入,通过蜗杆与蜗轮的垂直啮合实现大减速比传动,最终从蜗轮连接的输出轴输出动力,同时模型清晰呈现了内部润滑腔的空间结构、各部件的装配定位关系,可用于机械原理教学、传动方案演示场景,帮助学习者快速理解蜗轮蜗杆传动的结构特点与装配逻辑,建模过程中对所有配合面做了干涉检查,保证各部件装配关系符合实际机械装配要求,不存在结构冲突问题。
- 全部评论(0)
- 模板大小 34.53 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,STEP/IGES,其它,SolidWorks,
- 软件分类 通用机械零部件
