轴流风扇叶片流场仿真分析设计方案

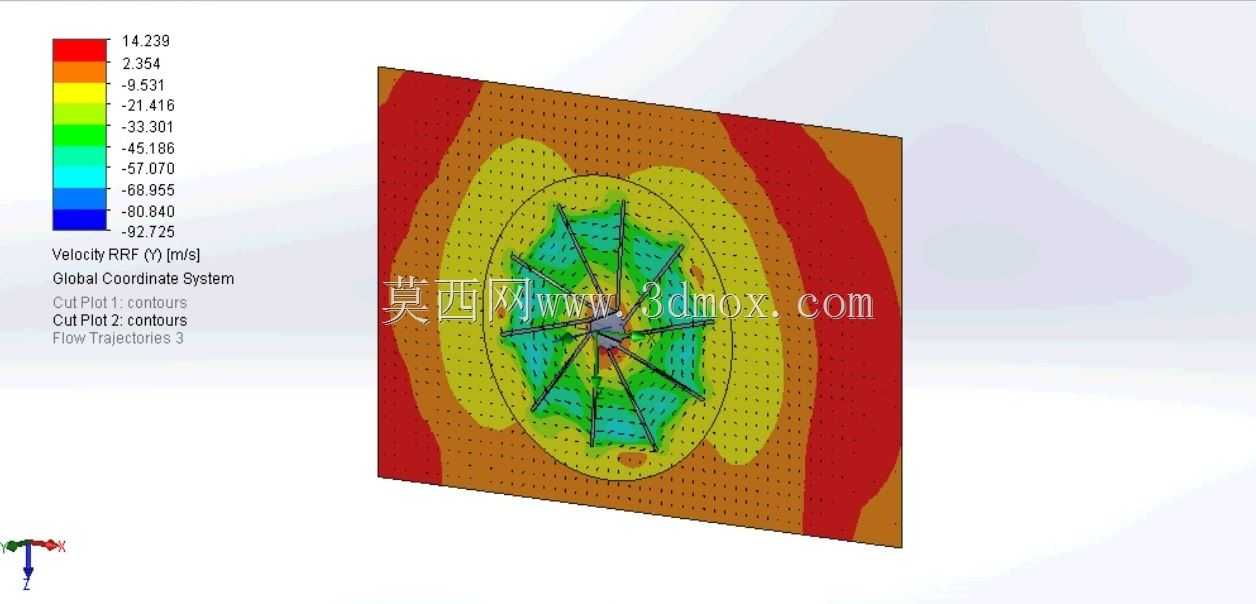

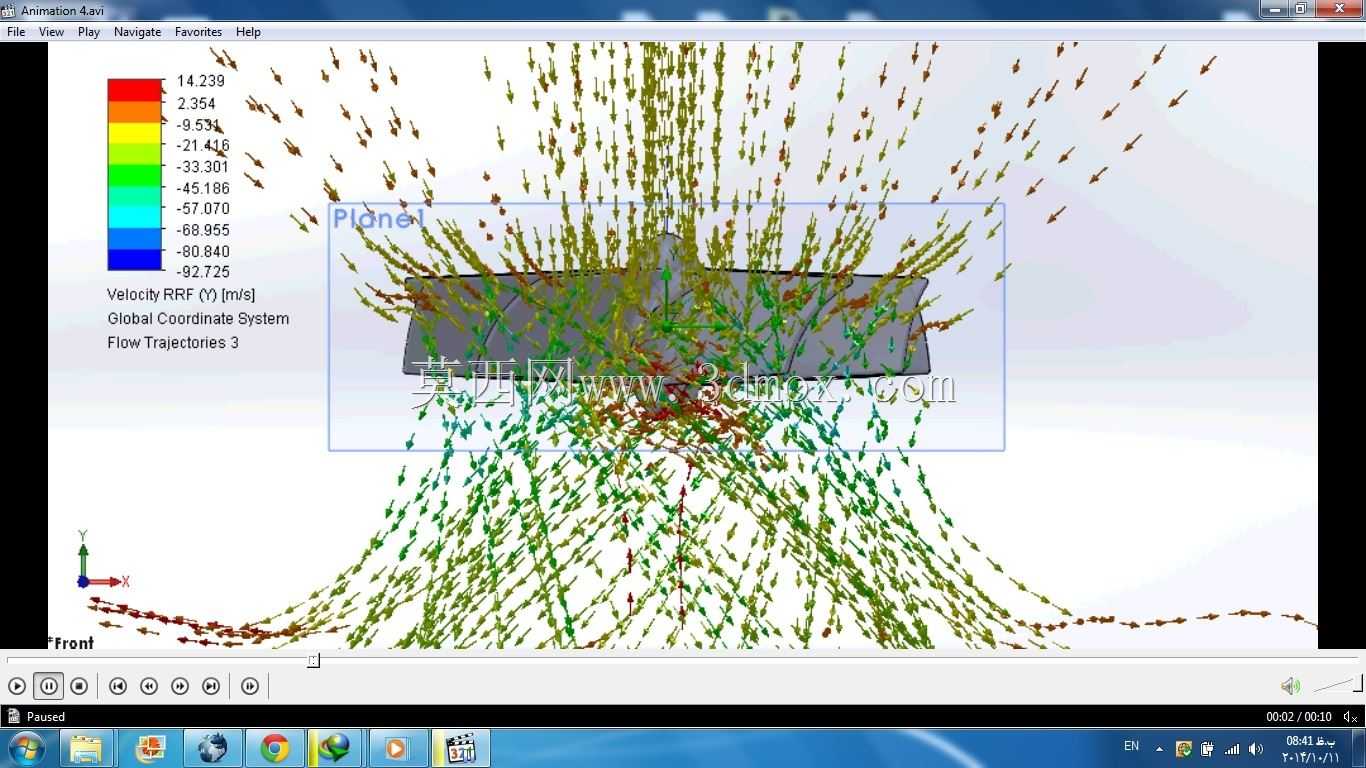

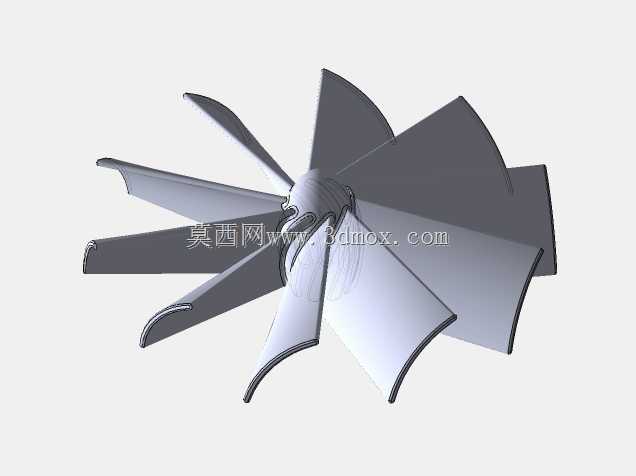

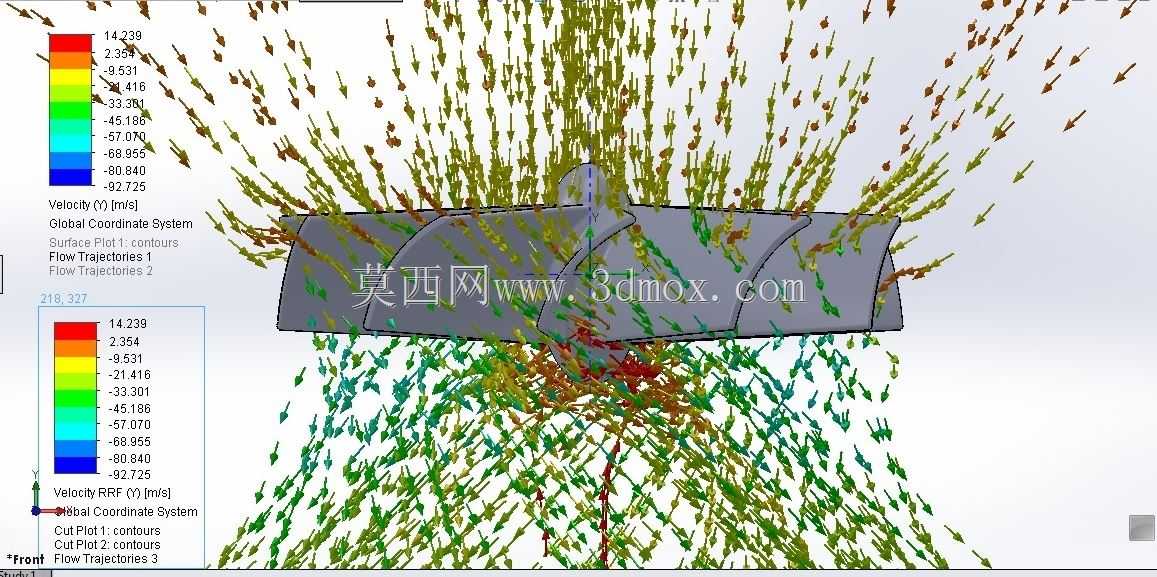

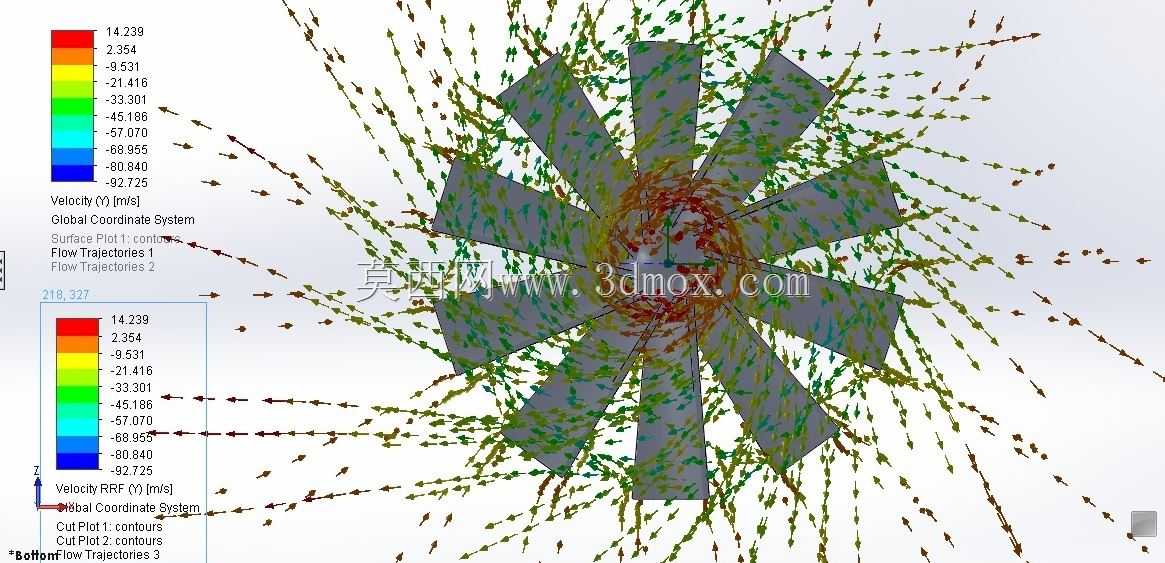

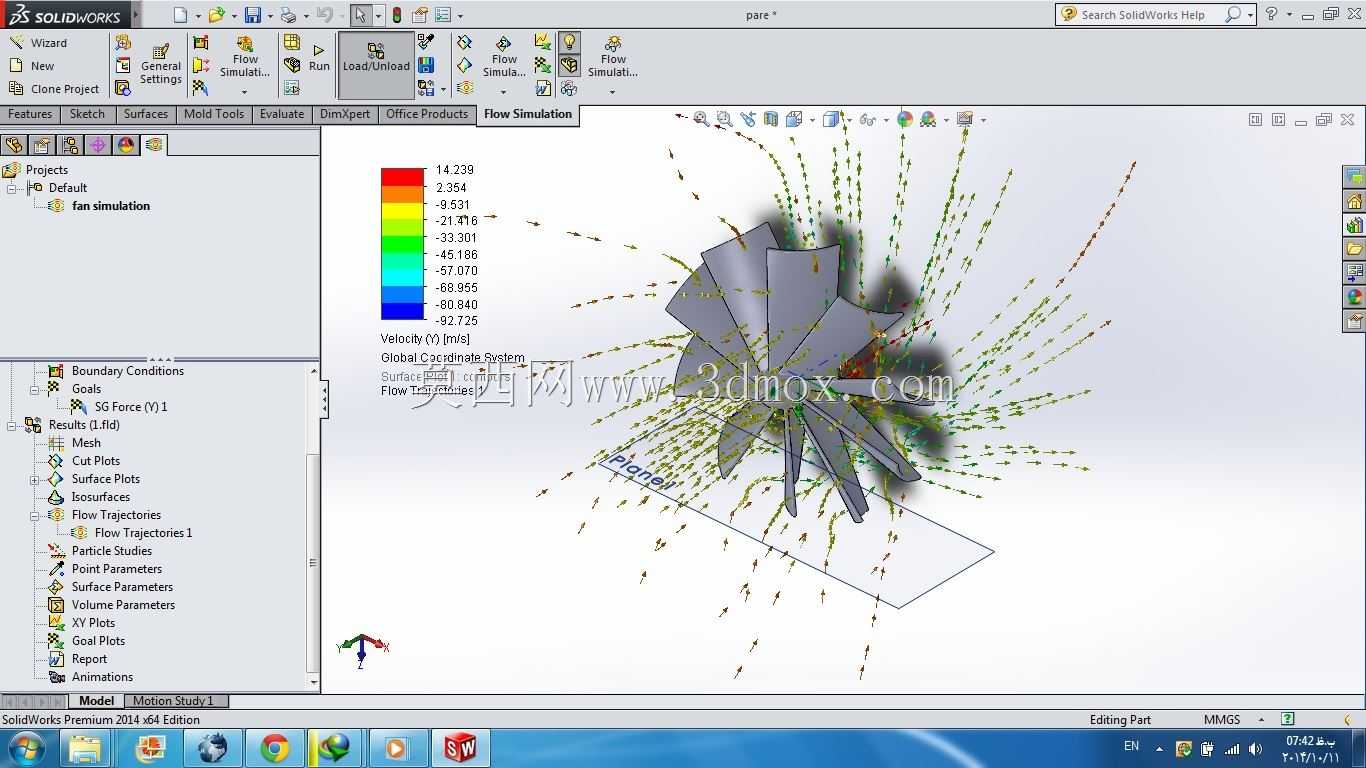

在日常通风散热、工业送风排风的各类场景中，轴流风扇的送风效率、运行噪音、气流覆盖均匀度直接决定了配套设备的使用体验与运行稳定性，小到消费电子的机箱散热、家用空气循环设备，大到工业厂房通风、暖通系统送风、设备机柜冷却，都需要匹配气动性能合理的风扇结构，而通过流场仿真提前验证叶片设计的合理性，能够大幅减少实物打样的迭代成本，缩短产品开发周期。本次设计围绕轴流风扇的实际送风需求展开，核心聚焦叶片区域的空气流动特性优化，首先从叶片的气动外形入手，采用变安装角的扭曲叶片构型，从叶根到叶顶逐步调整叶片弦长与扭转角度，匹配不同半径位置的线速度差异，避免叶根区域气流滞止、叶顶区域气流涡流损耗过大的问题，让气流能够沿着叶片型面平滑加速，在降低旋转阻力的同时提升轴向送风的压头，减少气流径向逸散带来的能量损失。在安装边界的考量上，设计过程中预留了风扇与安装风道的配合间隙，兼顾叶片旋转时的动平衡余量与装配公差，避免叶片运行时与风道壁面发生剐蹭，同时匹配常规风扇的安装孔位布局，能够直接适配多数标准尺寸的散热风道、通风面板的安装需求，不需要额外改动配套结构即可完成替换装配。仿真过程中重点观测叶片间的流道流速分布、压力梯度变化以及出口气流的轨迹走向，通过速度云图可以直观看到不同叶高位置的气流速度差异，识别出叶片表面的低压涡流区域，针对性调整叶片的前缘弧度与后缘掠角，打散大尺度的涡流结构，既能够提升风扇的送风效率，降低相同转速下的电机负载，也能减少涡流破碎产生的气动噪音，让风扇运行时的噪音水平控制在人耳舒适的区间内。同时仿真还验证了不同转速下的气流覆盖范围，确保风扇出口的气流能够均匀覆盖目标散热区域，不会出现局部风速过高、部分区域送风不足的问题，对于需要精准散热的电子设备、需要均匀送风的暖通场景，都能提供稳定可靠的气流输出。在设计细节上，叶片与轮毂的连接位置做了平滑过渡处理，减少连接位置的应力集中，提升叶片长期高速旋转的结构强度，避免长时间运行出现叶片变形、断裂的风险，轮毂的尺寸匹配常规驱动电机的输出轴规格，能够直接与标准规格的电机轴配合安装，降低配套零件的开模与采购成本。
