三叶轴承款指尖陀螺3D打印结构设计

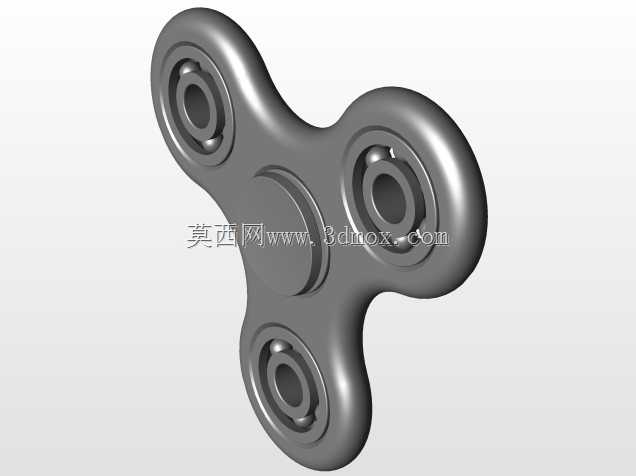

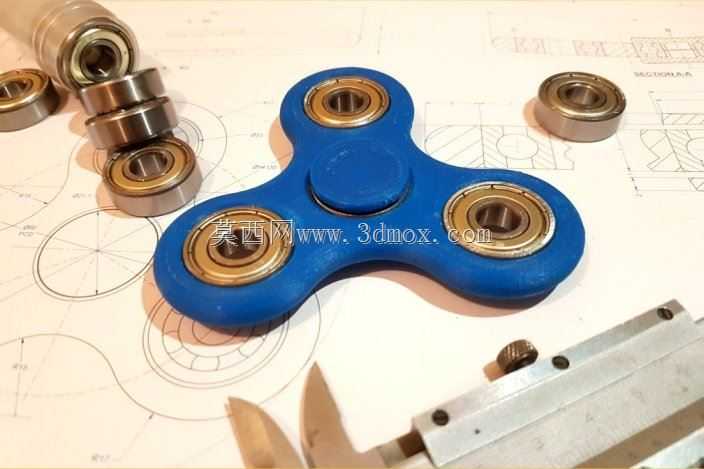

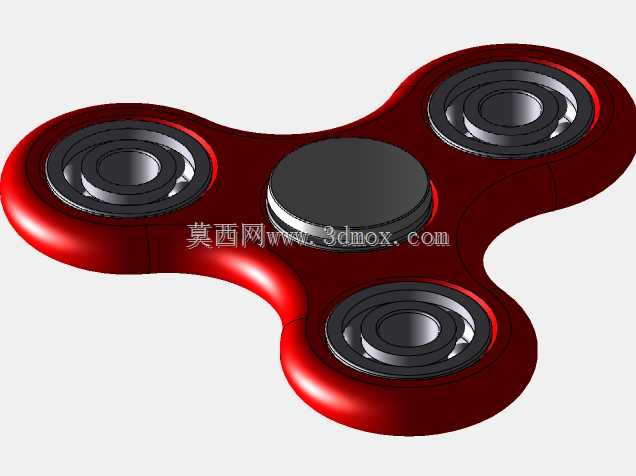

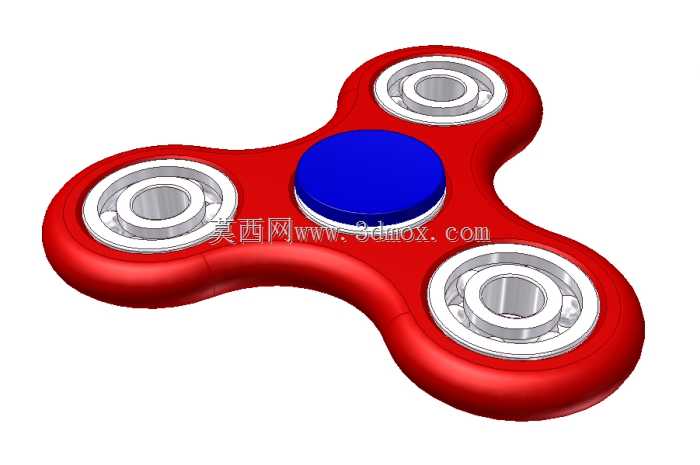

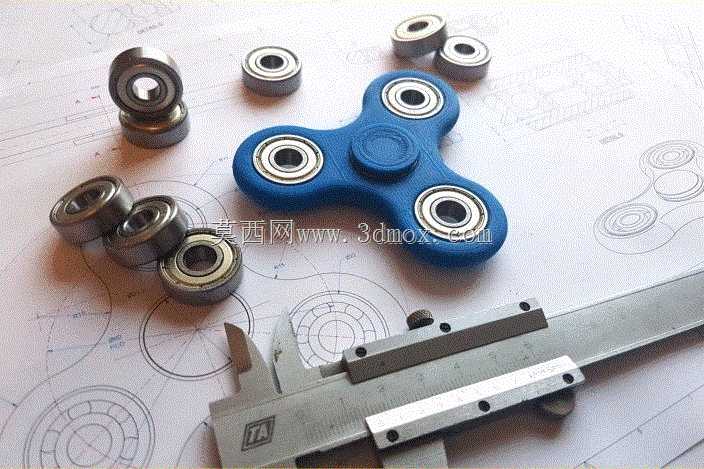

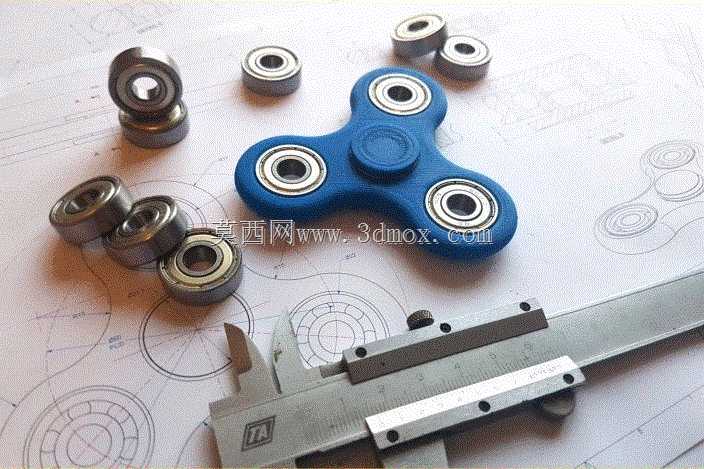

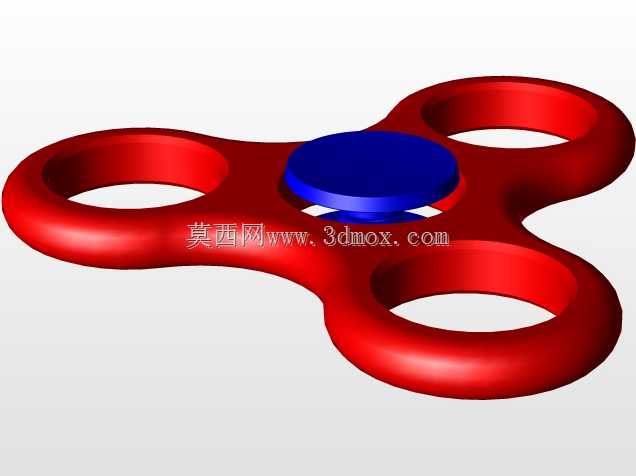

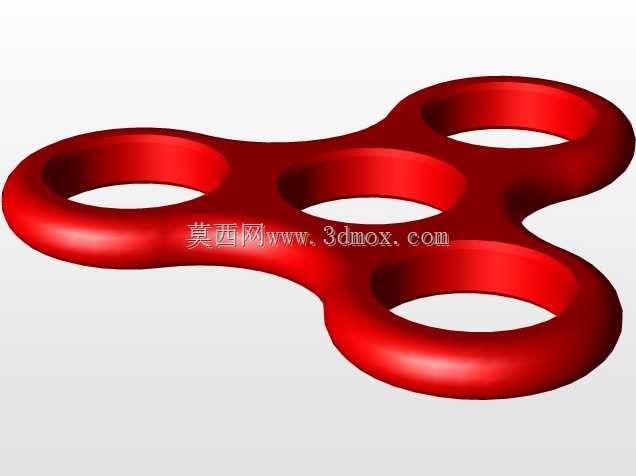

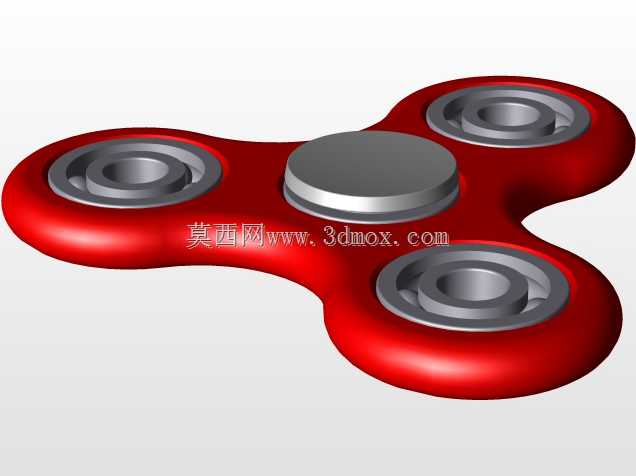

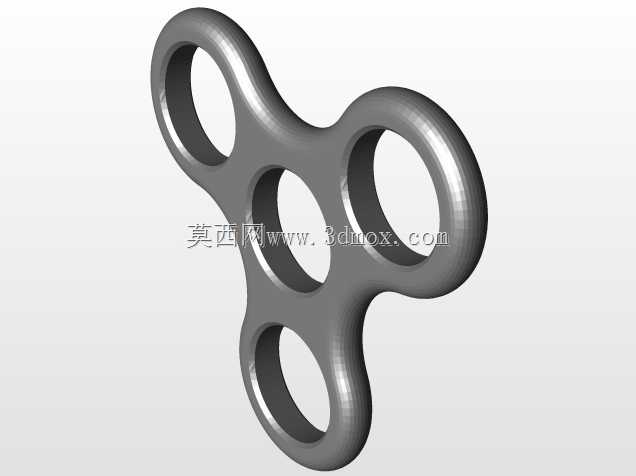

这款三叶结构指尖陀螺主要面向日常解压把玩场景，适配个人桌面休闲、注意力调节等日常使用需求，整体采用对称三叶式布局，核心依靠标准深沟球轴承实现低阻力长时旋转效果。设计阶段充分考虑3D打印工艺的成型特性，主体外壳采用一体化无支撑结构设计，三个叶瓣末端均预留标准轴承安装位，中心位置设置主轴承装配腔，所有安装孔位均按照通用微型轴承的外径尺寸做公差适配，无需额外打磨修整即可完成压装配合。整体外形采用圆润弧面过渡，叶瓣边缘做R角倒圆处理，握持时不会产生硌手的触感，整体外轮廓直径控制在75mm范围内，中心厚度12mm，单叶瓣末端厚度8mm，既保证了旋转时的配重均衡性，也适配大多数成年人单指托举、两指捏持的操作尺寸边界。设计过程中针对旋转动平衡做了结构优化，三个叶瓣的重量分布完全对称，轴承安装位与中心主轴的同轴度公差控制在0.05mm以内，有效降低高速旋转时的抖动问题，同时叶瓣内部做了适度的轻量化挖空处理，在保证结构强度的前提下降低整体重量，减少长时间旋转对轴承的径向载荷，延长轴承使用寿命。主体打印件的安装槽与轴承采用过盈配合设计，过盈量控制在0.1mm，既可以保证轴承安装后不会在旋转过程中松脱，也不会因为过盈量过大导致轴承内圈变形影响旋转顺滑度。中心位置的按压盖采用卡扣式结构与主体连接，无需额外粘接或者紧固件即可完成装配，拆装维护十分便捷，用户可以根据自身喜好更换不同配色的打印外壳，或者替换不同精度等级的轴承来调整旋转手感与续航时长。整体结构没有复杂的异形曲面，所有壁厚均控制在2mm以上，适配FDM、光固化等主流桌面级3D打印工艺，打印过程中无需添加额外支撑结构，成型后仅需简单去除打印层纹即可完成装配，非常适合3D打印爱好者自制把玩，也可作为基础机械结构装配教学的演示案例，帮助初学者理解轴承配合、动平衡、公差配合等基础机械设计知识点。
