复刻1936年VW136车型底盘车架三维设计

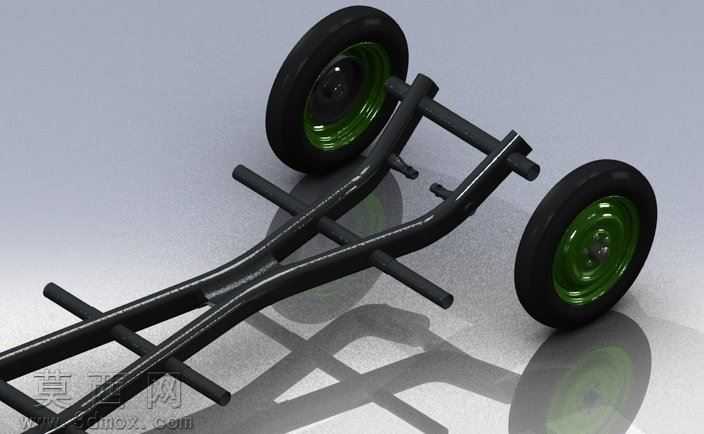

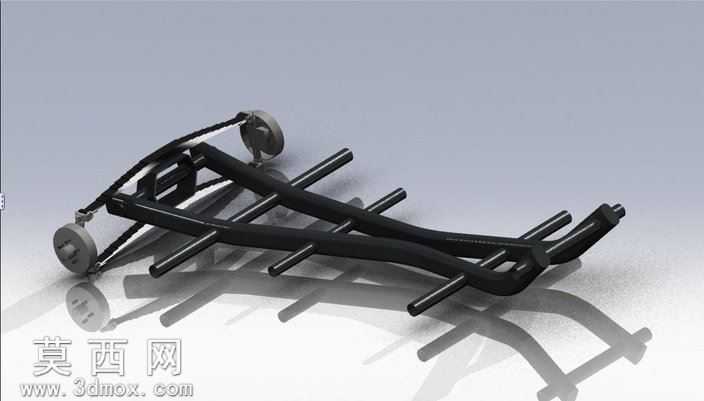

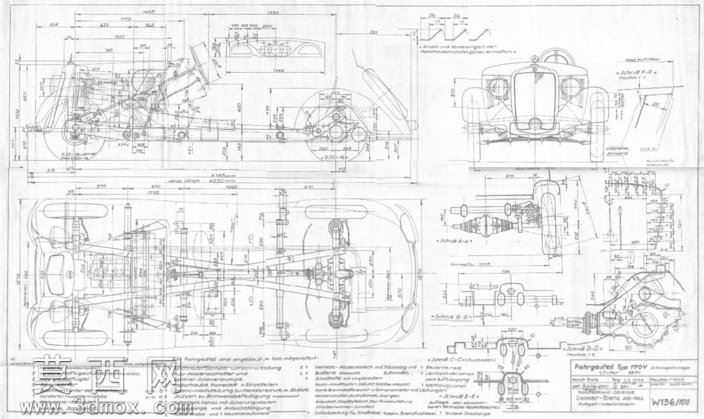

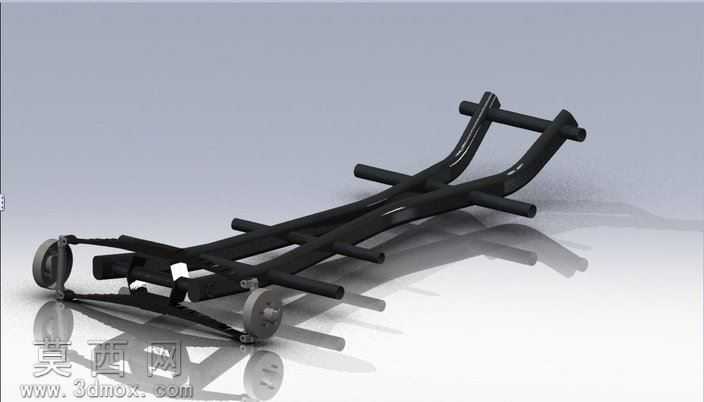

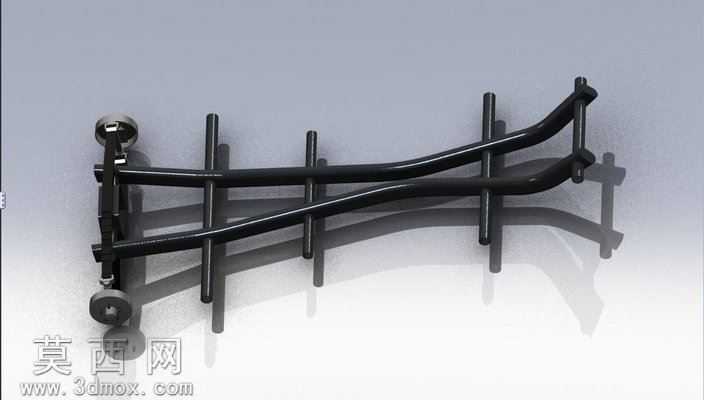

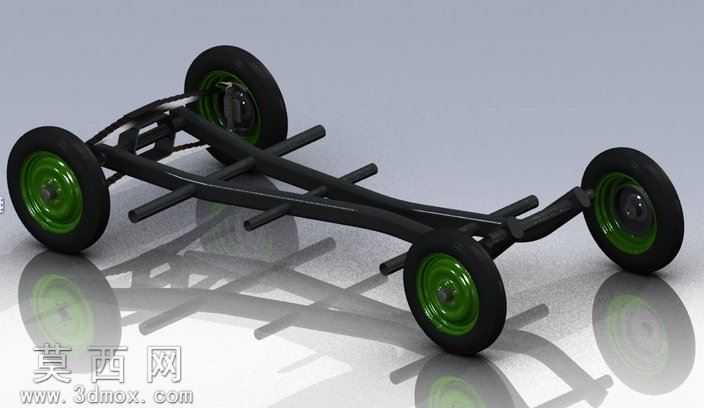

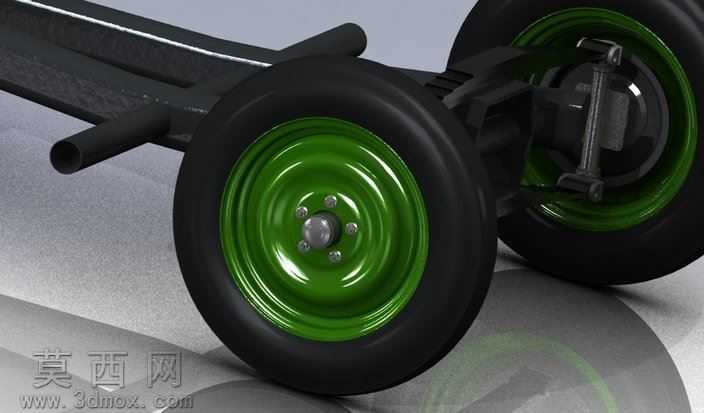

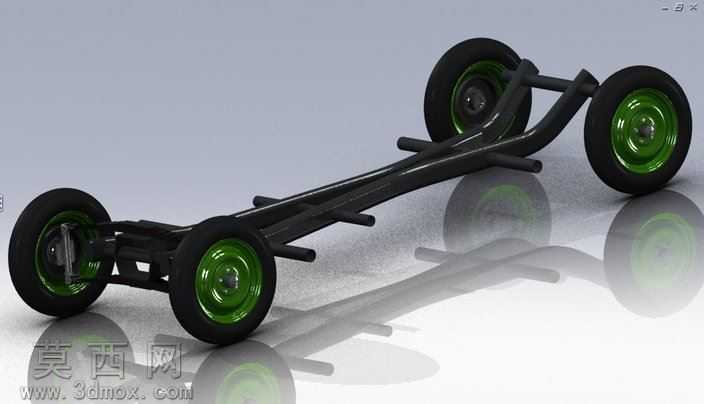

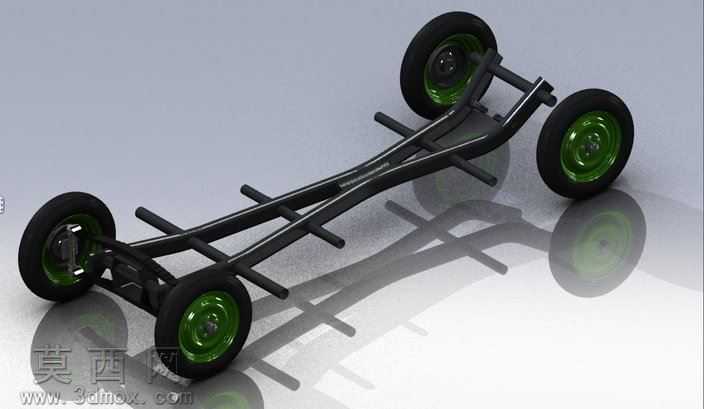

本作品围绕1936年经典VW136车型的底盘车架开展三维建模设计，完整还原了早期民用车型底盘的框架式结构特征。建模阶段以实车历史资料的结构比例为基准，采用自底向上的建模逻辑，首先搭建车架的主纵梁基准，通过多段连续的空间曲线拟合出早期车型纵梁的上扬弯曲造型，匹配当时车型前置动力、后轮驱动的布局需求，纵梁截面采用等壁厚矩形管材的参数化特征构建，可随时调整管材壁厚与截面尺寸适配不同的结构强度校验需求。在主纵梁的基础上，依次搭建横向支撑横梁、前端轮系安装支架、后端传动机构固定位、车身连接吊耳等附属结构，所有横梁与纵梁的连接位置均做了贴合曲面的裁切处理，还原早期车架焊接装配的结构逻辑，前端转向轮的安装支架预留了转向节的装配间隙，配套构建了简化的轮组模型用于校验前轮转向的活动空间，避免结构干涉。材质与渲染阶段，为车架主体赋予哑光黑色金属材质，模拟早期车型车架的黑漆防锈处理效果，调整材质的粗糙度参数还原金属漆面的微磨砂质感，轮组部分采用橡胶与金属轮毂的分层材质，橡胶部分设置较高的粗糙度模拟轮胎的哑光质感，金属轮毂添加轻微的反射效果还原金属机加工的表面特征。场景搭建采用浅灰色渐变背景，布置柔和的三点布光，主光源从侧上方投射，在地面投射出柔和的结构阴影，辅助光源补亮车架底部的暗部结构，避免细节丢失，轮廓光勾勒出车架构件的边缘线条，突出框架结构的空间层次感。设计过程中针对早期车型车架的受力特征做了结构细节补充，在横梁与纵梁的连接位置添加了加强筋特征，还原原始设计中为提升车架抗扭性能做的结构强化，所有构件的连接位置均保留了合理的焊接间隙，符合早期汽车生产的装配工艺特征，目前已完成车架主体结构的全部细节搭建，后续可基于现有框架继续补充动力总成、悬挂系统、车身覆盖件等配套结构，完整还原该经典车型的整体构造。
