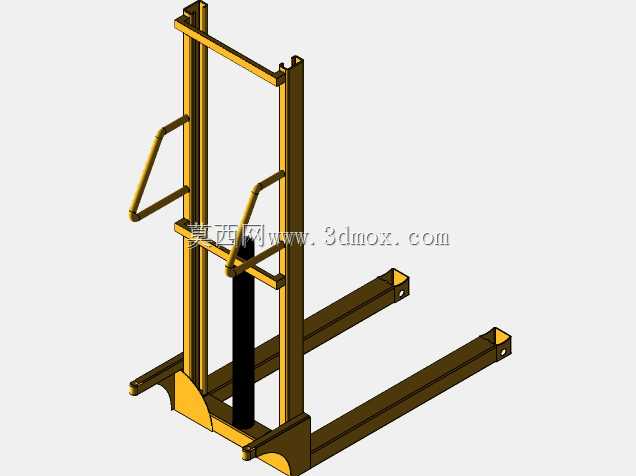

手动液压托盘堆垛搬运叉车结构

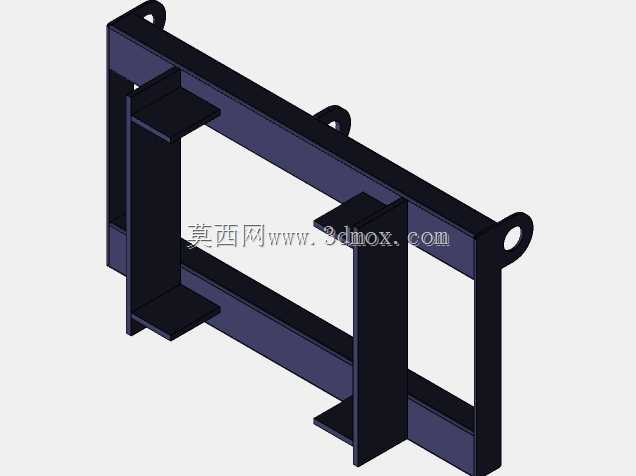

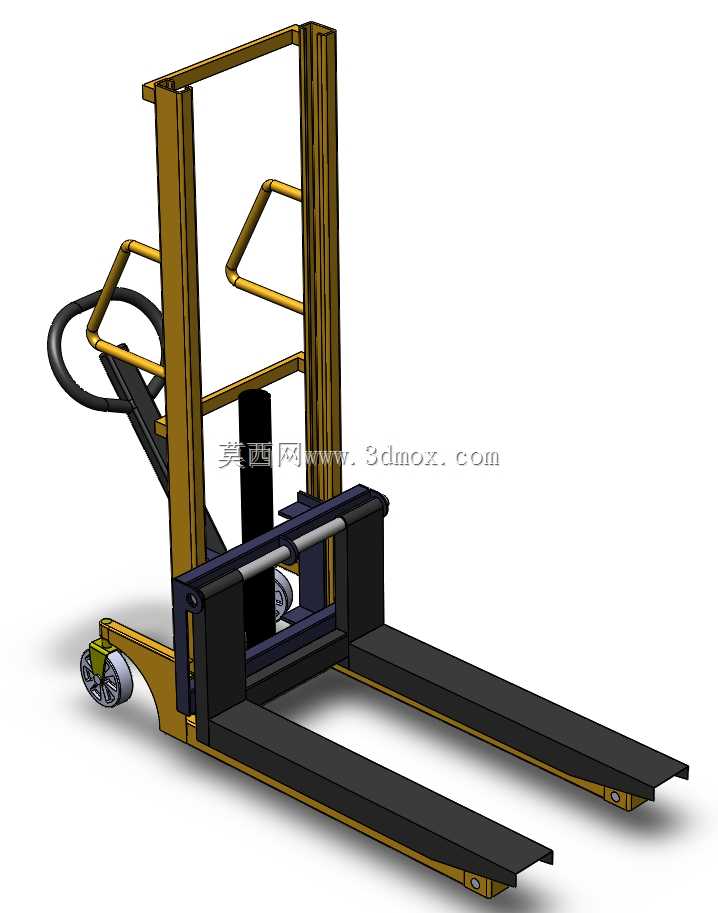

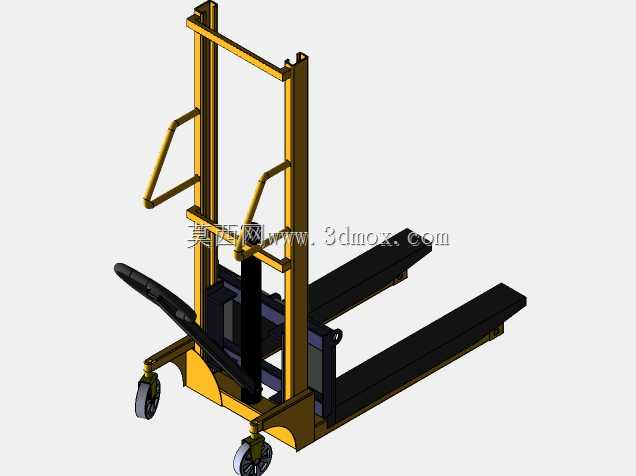

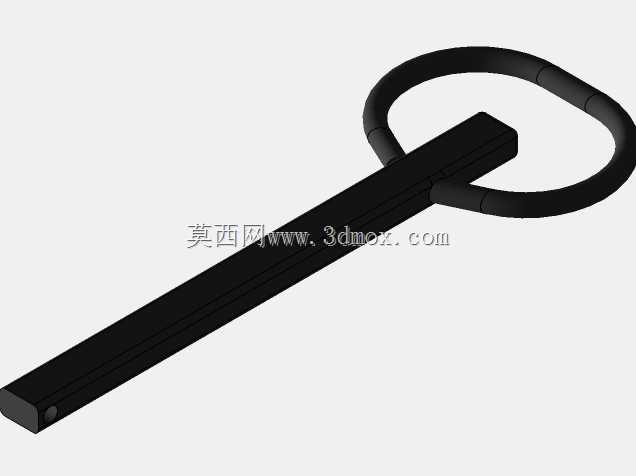

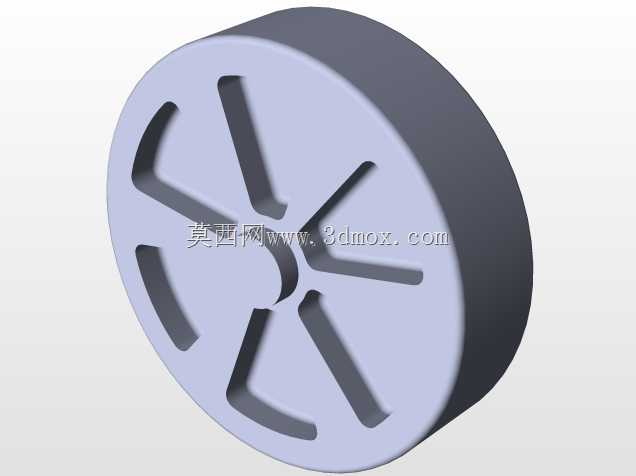

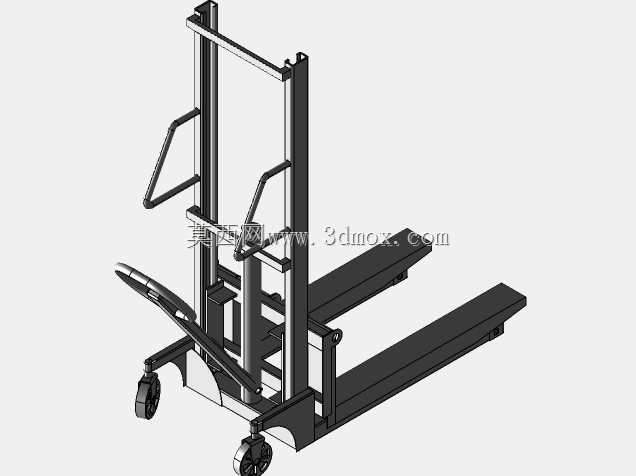

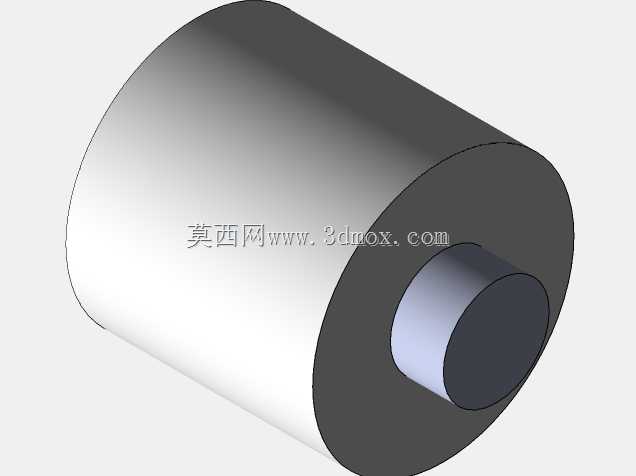

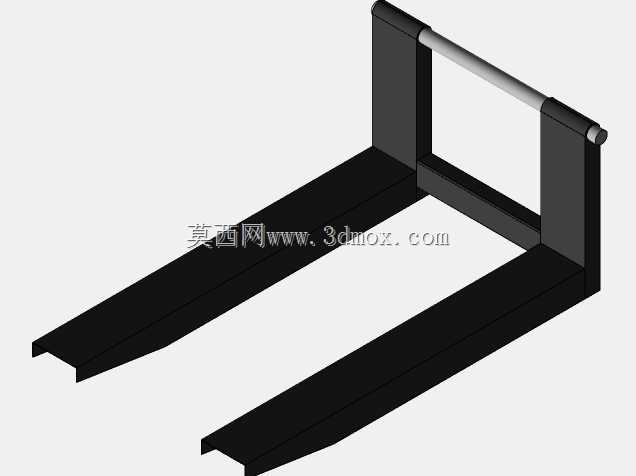

这款手动托盘堆垛设备主要面向小型仓储、车间工位转运、临街商铺库房等场景设计，可在狭窄通道、无外接动力的作业环境下完成托盘货物的短距离搬运与低位堆垛作业，尤其适配载荷1吨以内、堆高高度不超1.6米的轻型货物周转需求，无需电源或气源支持，单人即可完成全部操作，能有效降低小型仓储场景的设备投入成本，解决大吨位叉车无法进入狭窄作业区的痛点。设备整体采用门架前置、货叉前伸的布局结构，主体承载框架采用型钢焊接成型，兼顾结构强度与整机自重控制，避免手动操作时推行阻力过大。操作端设置符合人体工学的环形扶手与转向操纵结构，转向轮采用大直径耐磨橡胶轮搭配深沟球轴承，转向灵活无卡滞，推行时可轻松调整行进方向，扶手位置集成液压起升操纵杆，操作人员无需大幅弯腰即可完成起升、下降的操作切换，长时间作业不易产生疲劳。承载货叉采用整体式高强度钢板折弯成型，叉面做防滑耐磨处理，标准托盘适配间距可直接插入通用川字底、田字底托盘的叉孔，无需额外调整叉距即可适配市面绝大多数标准仓储托盘；货叉前端做圆弧导角处理，插入托盘时可顺畅对位，避免剐蹭托盘底部结构。起升机构采用集成式手动液压泵站，通过反复压下操作手柄即可驱动柱塞泵供油，带动门架内的起升油缸带动货叉架平稳上升，油缸内置溢流阀可限制最大起升载荷，避免超载作业造成结构变形或设备损坏；泄压阀采用渐进式开度设计，下降过程速度可控，不会出现货物骤降的安全隐患。门架采用双立柱槽钢导轨结构，货叉架两侧设置尼龙导向滑块，起升过程中无晃动偏移，保证堆垛对位精度；设备前部设置两个承载承重轮，后部为单转向驱动轮，三点支撑结构保证停放与作业时的整机稳定性，即使在略有坡度的平整地面也不会出现溜车风险。整机外形宽度控制在0.8米以内，最小转弯半径仅1.2米，可在宽度1.5米的通道内完成转向与对位作业，适配狭小库房的布局需求；底部承载轮高度仅85mm，可适配底部叉孔高度90mm以上的各类标准托盘，无需额外垫高托盘即可完成叉取作业。设计过程中充分考虑手动操作的受力特性，将整机重心控制在转向轮与承载轮的中心偏后位置，空载推行时转向轮受力合理，重载时重心前移至承载轮区域，保证起升与搬运过程的整机稳定性，所有铰接位置均设置自润滑轴承，日常使用无需频繁注油维护，降低设备的后期使用成本。
